Sziasztok!
A múlt héten megszereztem a Protel 2004 DXP-t, és nem igazán sikerült használni az auto route-t. A neten nem találtam magyar nyelvű leírást a programról. Ezért szeretném a segítségeteket kérni, hátha valaki rendszeresen használja, és el tudná nekem magyarázni. A segítségeteket előre is köszönöm.
Ez a probléma azért jelentkezik, mert a Protel egy összetett rendszer. Ő azt a helyzetet veszi alapelvnek, amikor mindent abban a programban csinálsz. Értve ez alatt a kapcsolási rajz részét (SCH), aztán a NYÁK-tervező részt (PCB).
Ha te kapcsolási rajz nélkül próbálsz meg tervezni, akkor hibát ír ki, vagy hibának észleli a helyzetet és nem enged egyes műveleteket. Illetve engedi, de nem annyira könnyedén. Pl. lehet erőszakolni egy forrszemhez való csatlakozást, ha nem a sokszorhasználatos 2-szer kattintást használod, hanem 3-szor kell kattintani az adott forrszemre egymás utáni gyors ütemben. Ez az erőszakosabb megoldás. Létezik azonban egy sokkal egyszerűbb megvalósítás is, mégpedig, amikor kikapcsoljuk az erre a hibára figyelmeztető/ilyen helyzetet előidéző jelölőnégyzeteket.
Ezek a jelölőnégyzetek a Design menüpontban találhatók a Rules (Szabályok) alatt, ha rámész a "Rules to check"-re. Ott minden egyes problémás dolgot ki lehet szűrni, vagy amire neked nincs szükséged, azt kikapcsolod, stb.
Pl. van itt olyan, hogy alkatrészek távolságát figyeli, és ha valahol "túl sűrűn lakott a NYÁK", akkor zöldre festi a közeli alkatrészeket, ezzel figyelmeztetve arra, hogy az ilyen közelség nem egészen jó eshetőség.
De most visszatérve a te aktuális problémádra, arra ugyanebben a menüben találhatunk megoldást; itt pedig valószínűleg az
Idézet: „Un-routed Net”
és az
Idézet: „Un-connected Pin”
funkciók kikapcsolásával el fogod érni a kívánt eredményt. Ha nem így van, akkor nyugodtan szólj
Csak mert már régen használtam így a Protelt, hogy kapcsolási rajz nem volt NYÁK-tervet megelőzően, és lehet, hogy rosszul emléxek ezzel a 2 menüponttal kapcsolatban.
Köszi a segítséget, de még így sem megy. Igazábol azzal van a gond, hogy nem tudom hogy a lábak összekötését melyik menüpontból lehet elérni. Én idáig az auto route=>fanout menüpontban próbálkoztam.
Protel DXP 2004-hez megpróbálok egy leírást kreálni a téli szünet ideje alatt...szerintem sokaknak jól jönne, ha lenne egy leírás hozzá!
Természetesen majd PDF formátumban adom közre...
Lenne egykérdésem a protel 2004 dxp - vel kapocsolatban! Szeretnék vele panelt terveztetni! A rajzot már megrajzoltam, de nem tudom áttölteni pcb- be! Tudna nekem ebben v.ki segíteni? Válaszokat előre is kösszönöm
A rajz hiába van kész, sok kritériumnak meg kell felelnie! De reméljük, hogy jó lesz, ahogy megcsináltad
Szóval a lépések:
(minden létrehozott fájl egy mappában legyen!!!)
1. rajz megrajzolása (neked ez már készen van)
2. gondolom, lementetted valamilyen néven a rajzot
3. létre kell hoznod a Fájl menüben egy PCB Project-et
4. bal oldalon a rajzot, amit korábban már elkészítettél, rá kell húzni az újonnan létrehozott PrjPCB-hez...ezzel meghatározod, hogy a projekthez az a rajz tartozzon
5. a projektet lemented...ezt úgy tudod megcsinálni, hogy rámész jobb gombbal bal oldalon a PrjPCB-re (ezután a korábbi piros színű mentés ikon szürkére változik bal oldalt a Projects menüben)
6. a rajzzal egyező néven létre kell hozni egy PCB fájlt, a DXP-n belülről, de ezt már a PrjPCB ikonra kattintva kell megcsinálni (tehát nem bemész a mappába, és csinálsz egy ilyen fájlt, hanem a programon belülről készíted el az üres PCB-t)
7. ha megvan az üres PCB, akkor az SCH részbe bemész és a Project menüben lesz egy "Compile PCB project" nevű szöveg, arra kell majd rákattintani
8. létrejön a már nem üres PCB, és az alkatrészeket szabadon módosíthatod, stb-stb
8 és feles menüpont. A Design menüben a legelső lehetőséget kell választani, ami valami ilyesmi lesz: Update PCB Document xyz.PCBDOC Erre rákattintva, előjön egy ablak, amiben bal oldalon alul a Validate gombot kell elsőként megnyomni, majd ezt követően a mellette lévőt, Execute gombot! Ha minden jól ment, akkor ezt követően automatikusan a létrehozott "kusza" PCB dokumentum fog megnyílni.
9. de mindezt csak azután, hogy a létrehozott PCB-ben rámész egy üres helyre, ahol tart még a zöld csíkozott rész, de már alkatrész nincs benne...szóval rákattintasz a zöld részre bal gombbal és ilyenkor kijelölődik a zöld rész...ezután nyomsz egy Del billentyűt...a zöld rész eltűnik, az alkatrészek maradnak...
Szépen létrehozol ezt követően a Mechanical layer-en egy körbezárt részt...ezzel meghatározod, hogy mekkora és milyen méretű legyen a NYÁK. Kb. ennyit kell így elsőre tudni a dologról
Hát az én hibám még mindig nem javult meg sajnos!! Egy pic - áramkörhöz szertnék panelt tervezni!! De a kvarcot nem tudom hozzákötni a az osc1 - es lábhoz (a pic 13 - as lába) mert amikor elindítom a compille pcb project - et akkor a köv hibaüz jön elő
vez.SCHDOC Compiler Net OSC has no driving source (Pin poic-13,Pin xtal-1) 08:49:25 PM 2006.02.19. 1
pedig össze van kötve meg minden!!!! kipróbáltam Xtal helyett más alkatrész (pl ellenállást ), és úgy sem viszont ha testre kötöm (VSS ), akkor meg müxik
mi lehet a baj? !!!!!!!
Már a régi protelemet is visszaraktam ( 99SE ), mert ha nem megy akkor maradok a réginél!!!!
Köszi de már sajnos a rajzomnak lőttek , mert tegnap este megadta magát a pc - m, szóval reinstall windows!!!! ( formáztam a HDD - t , mert úgy gondoltam nincs rjta semmi fontos), tehát most újrarajzolom és ha utána sem megy akkor majd küldök egy üzit priviben! De azért köszi a segítséged
Én is kerestem tegnap, végignéztem az összes ST Microelectronics library-t, de egyikben se voltak végerősítők. Ez elég nagy "hiba", mert ugye benne lehetne, de sztem elég régi fejlesztésűek ezek az IC-k, úgyhogy talán azért nem tették bele egyik alkatrész-könyvtárba se...
Router nem biztos, de én kerestem az alkatrészek között olyat, ami Router-nek kell...nem talál olyat, úgyhogy ez is kilőve...lehet saját alkatrészt definiálni
Üdv!

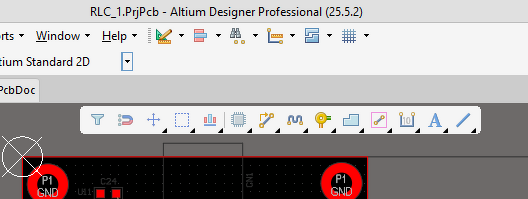

A DXP korábbi változatával már dolgoztam. Az egyik ok, amiért áttértem az Eagle-re, nem tudtam úgy kinyomtatni a kész NYÁK-ot, hogy a forrszemek közepén furat legyen. A DXP 2004-sel ez megoldható?
