Szia! Igazad van, más is megdögölhetett még, Találtam FET-et, de meg sem nyikkan. Sajnos az egész alkatrészoldal be van öntve azzal a fehér trutyival, a fóliás oldalon meg ezer SMD alkatrész, köztük három soklábú IC, amiknek nem lehet elolvasni a feliratát. Ennyi volt. Egyébként nem az enyém, egy ismerősömnek néztem meg szivességből. Mondtam neki, hogy lehet rendelni online ugyan ilyent, csak hát elég húzós az ára.
Köszönöm a segítségeteket, mindenkinek szép napot! Kacorm
Köszönöm, szépen. Így érthetőbb, hogy milyen különbségek vannak.
Leszedve az alkatrészt, a leírásokban talált lábkiosztás szerint Vcc-re 5V-ot kapcsolva a kimeneten 2,o mV mérhető, ha mágnessel közelítek hozzá, 8V esetén 2,3mV. Alkatrész teszter, alkatrészként nem ismeri fel, viszont ott is látható változás ha mágnessel közelítek felé.
A kimenetet húzd fel egy 2-3k-s ellenállással és úgy működni fog.
Köszönöm szépen mindenkinek a segítséget!
Meglett a hiba, a motorról a vezérlő panelre menő kábelkötegben volt vezetékhiba, azért nem tudta kontrolálni a motor fordulatszámát.
Üdv. Szükségem lenne egy relére, ami két kontaktot összeköt, ha egy 230Vos izzó világít. Dolgoztam már 5/12Vos relékkel. Ugyanígy van 230Vos tekerccsel relé? Tudom hogy vannak amolyan nagyobb darabok, de vannak pl ilyen kicsik is?
Sziasztok
Kicsit megakadtam, kellene egy kis help Javítok egy LG 42PJ350 Plasma TV-t Ki-be kapcsolgat a relé, átkondiztam (elég durva ESR-eket mértem...) Sajnos a hiba nem változott tovább méricskéltem, majd ráleltem az IC301-es pozicíóban lévő Stab IC-re, ennek bemeneti körén volt zárlat, először azt hittem a dióda, de a vele párhuzamos ellenállás volt 0 Ohm...(ilyennel is ritkán lehet találkozni) Sajnos nem tudom megfejteni a színkódot, ebben kérnék segítséget 5 gyűrűs -Narancs -Kék -Ezüst -Arany -Fekete Bármelyik irányból kezdem, nem jön ki az érték. Próbáltam az IC adatlapjából kiindulni, de az sem segített sajnos. 3BR1565JF lenne a StabIC benne, ami egy hybrid cucc (meghajtó és kimeneti FET egy lapkán...) Segítsetek kérlek a színkóddal, nekem sajnos tippem sincs mi lehetett. Gyorsdióda párhuzamosan egy ellenállással mire jó amúgy?
R305 pozicíóban kizárt
Mérve 0,3 Ohm A hozzászólás módosítva: Sze, 18:09
A tekercsek fényes kerámia bevonatosak, ez meg matt
Tipikus 2W-os ellenállás Na meg az ellenállások 4 csikosak A hozzászólás módosítva: Sze, 18:12
Igen, igen ki is töröltem gyorsan a tippet
 Jó lenne látni a rajzot. Talán a trafó primer snubber kör részeként van értelme.
Közben kaptam egy linket, ahol bármelyik pozícióban lehet bármelyik szín...
Aszerint 0,36 Ohm Akkor viszont jó az ellenállás...
Nem tudom, de nekem első olvasatra is 0.36 Ω volt.
Az összes lltalam ismert színkódfejtő azonos volt.
Mégpedig 5 gyűrűsnél utolsó nem lehet fekete, középen nem lehet ezüst. Lényeg megvan, nem ezzel van a gond, már más áramköri résznél járok, másik hibát leltem, csak ott az SMD IC típusa nem kiolvasható.
A gyártók nem mindig ragaszkodnak a színkód-fejtőhöz.
Ez egy fusible resistor (Biztosíték ellenállás vagy olvadó ellenállás). 4 színsáv a szokásos érték meghatározására. 0,36 Ohm 5%
Az ötödik sáv meg gyártónként és típusonként más-más. Például: VITROHM-nál az ötödik sáv a biztosíték karakterisztikáját (fuse characteristics) adja meg.
Eddig azt hittem, azok sima teljesítmény ellenállások amit biztinek használnak...
És mi értelme van egy ilyen ellenállásnak ha dióda van vele párhuzamosan?
Szia!
Az a ICE3BR1565JF hatlábú teljesítmény-IC nem stabkocka, hanem az 5V, 17V-os segédtápegység PWM-kontrollere és az az ellenállás-dióda kombó nem a bemenetén van, hanem az átfolyó áram figyelésében vesz részt (FET source). A kimeneten meg van az 5 és 17V-os kimeneti feszültség? Gyakori hiba ezeknél az, hogy a digitális lapon a processzor körüli SMD-elkók kiszáradnak és ettől bizonytalanná válik az indulás.
Szia
Igen, rosszul fogalmaztam, de kiegészítésként odaírtam, hogy meghajtó és FET fokozat egybe integrálva. Source nálam a bemenet, ha átfolyó áramról van szó, de ezek szerint ezt is rosszul fogalmaztam. Sajnos kevés a helyem, épp költözés előtt vagyunk, így csak a táppaneleket méricskéltem. Az ICE3BR1565JF környéke rendben van, az zavart be, hogy a diódán zárlatot mértem, de ugye utána kiderült, hogy az ellenállás söntölte, körbemértem és továbbléptem, ekkor találtam valami PWM-es FET meghajtót, aminek sajnos egyik kimenete (ami a 206VDC előállításához kell) sajnos folyamatosan testen van, lebontogattam a környékéről amit tudtam, de végül arra jutottam, hogy ez az IC adta meg magát. Sajnos kapcsrajzot nem leltem olyat amin ez a típus lett volna, így nem tudtam beazonosítani (IC teteje le volt csiszolva) Valójában a 206VDC hiányzott, ennek a meghajtása volt a ludas. Továbbítottam az infót a havernak, aki úgy döntött, hogy kuka így azóta már el is bontottam (se neki, se nekem nem ért ennyit a TV) Köszönöm a segítséged és a fogalmazási hibák korrigálását. Sajnos idekint (Ausztriában) komplikáltabb bármit is javítani, mint otthon. Mivel ez csak hobbi és nem pénzkereset, így mindig mérlegelnem kell. Nincs TV-nk itthon, így a GIS-t (TV adó, otthon antenna adóként volt régen ismert) nem fizetjük, ha van TV-d akkor havi 22€ akár használod, akár nem (egyszer kijöttek így csekkolni, akkor is volt TV nálam és visszajelentettek, fizethettem 88€-t mire le tudtam ismét mondani). Ezzel csak arra akarok kilyukadni, hogy amivel otthon még elbíbelődtem, az idekint alapból kuka, mert rizikós. Amit gyorsan meg tudok csinálni, az ok, amit nem az sajnos szemétben köt ki.
Segítséget kérnék egy alkatrész beazonosításában. Egy etetőhajó Flytec 2011 panelján eldurrant egy SMD chip. A másik működik de nem lehet leolvasni róla a számokat. Ezek a hajócsavar motorokat hajtják meg.
Köszönöm
A legjobb GOOGLE kép róla, de még ezen se lehet jól leolvasni.
Sziasztok,

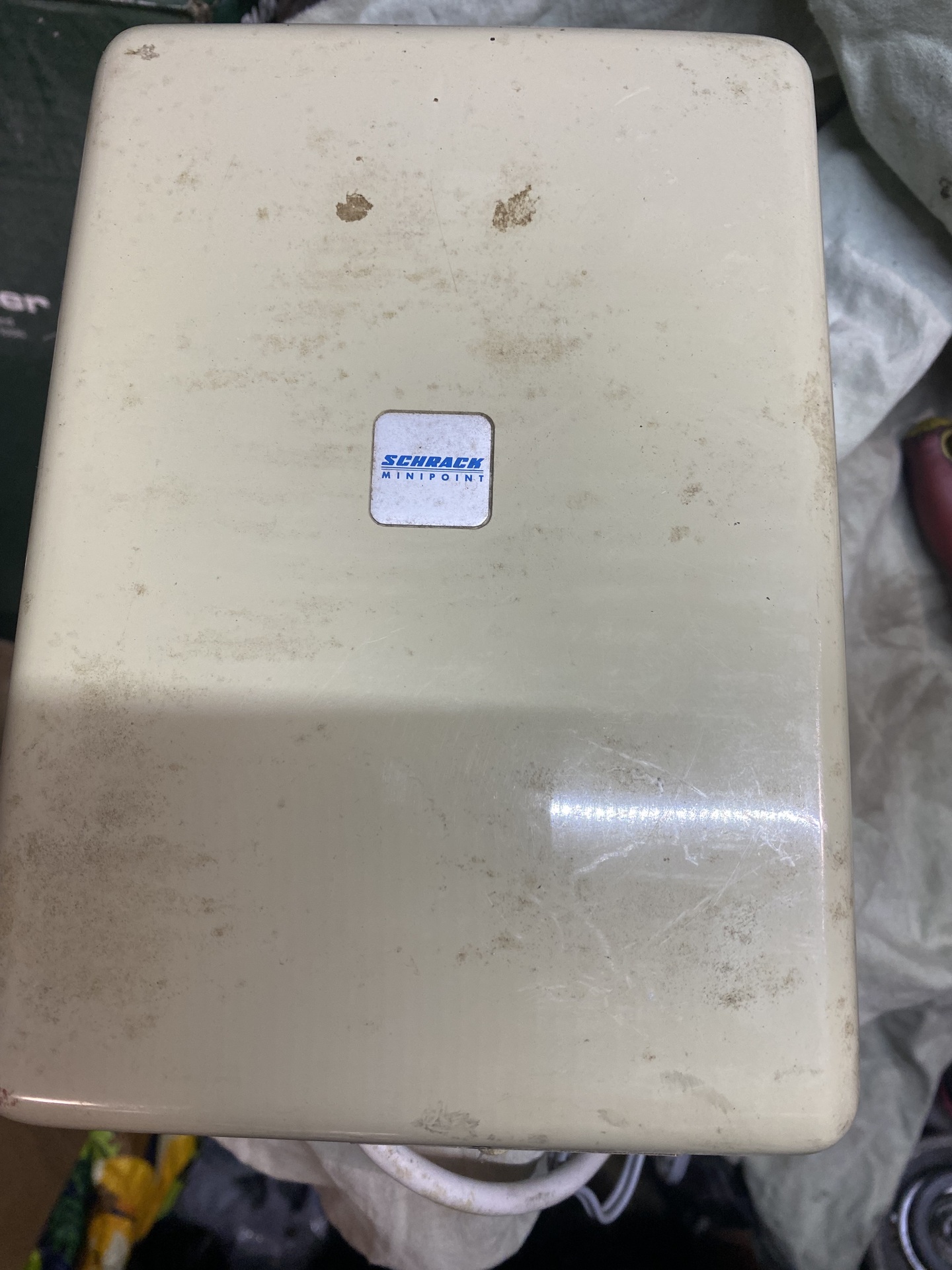

Ez pontosan mire való és milyen értéke lehet?

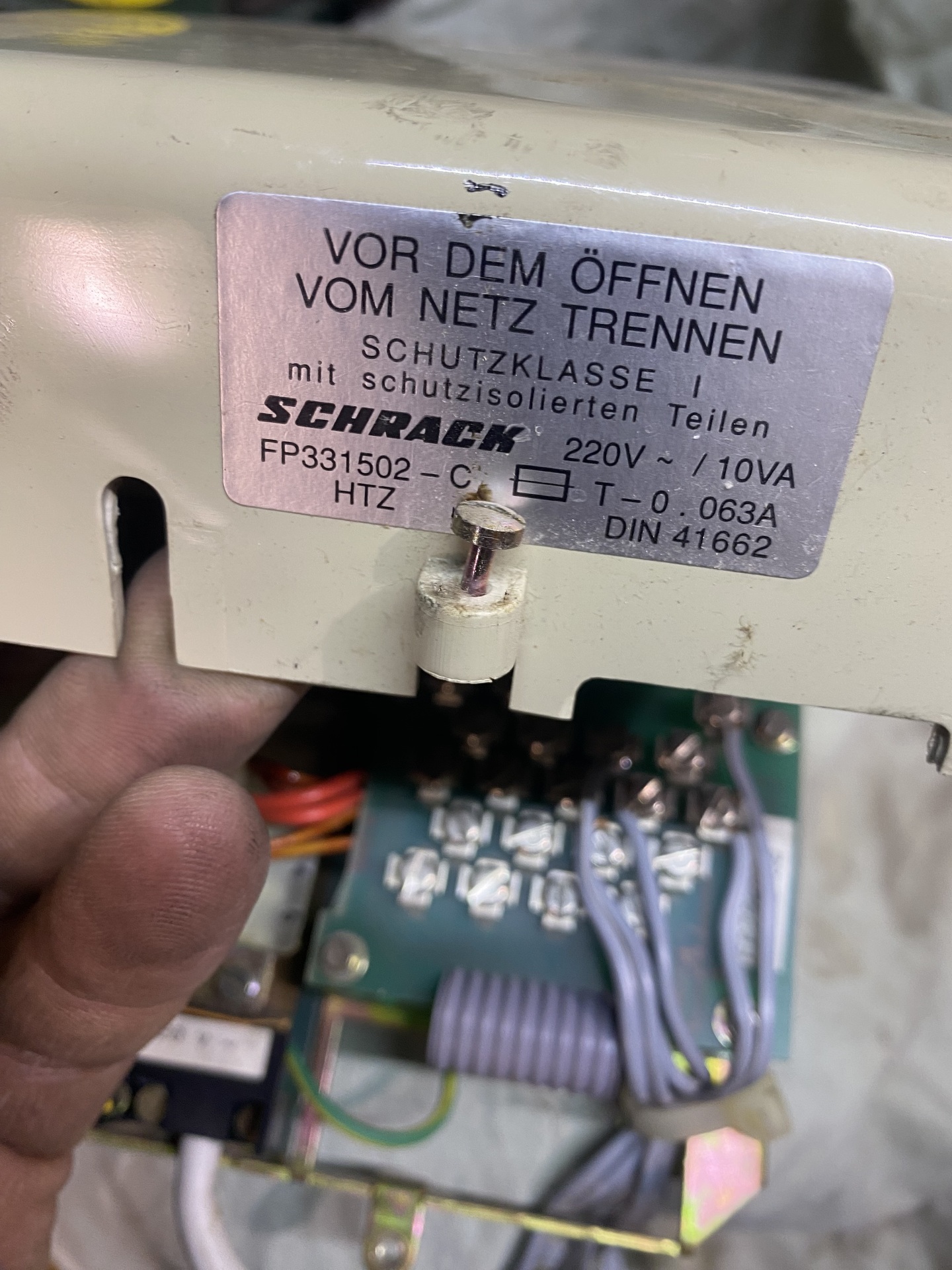

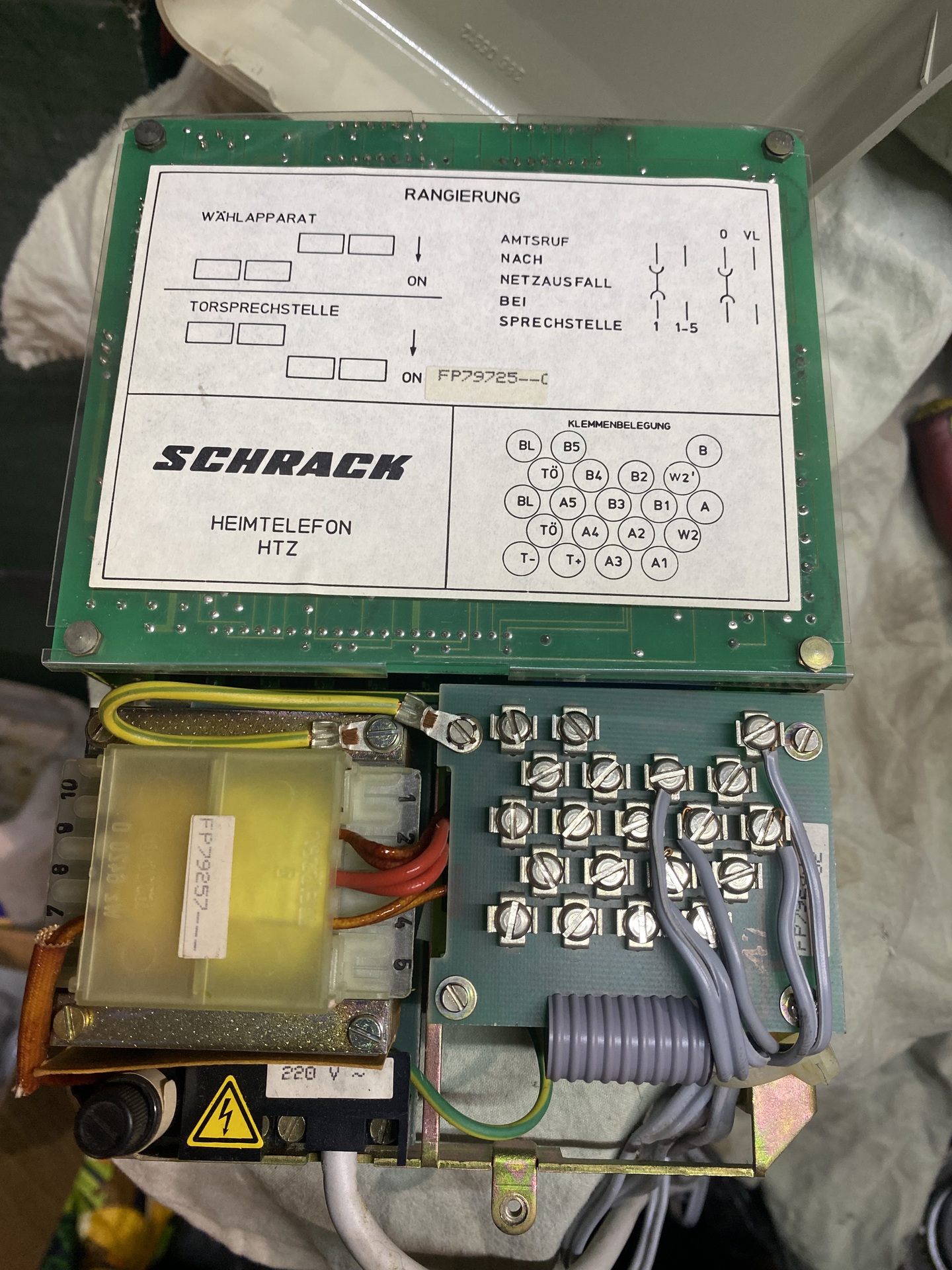

Valami 3 fázisú transzformátor, hővédő kapcsolóval felszerelve.

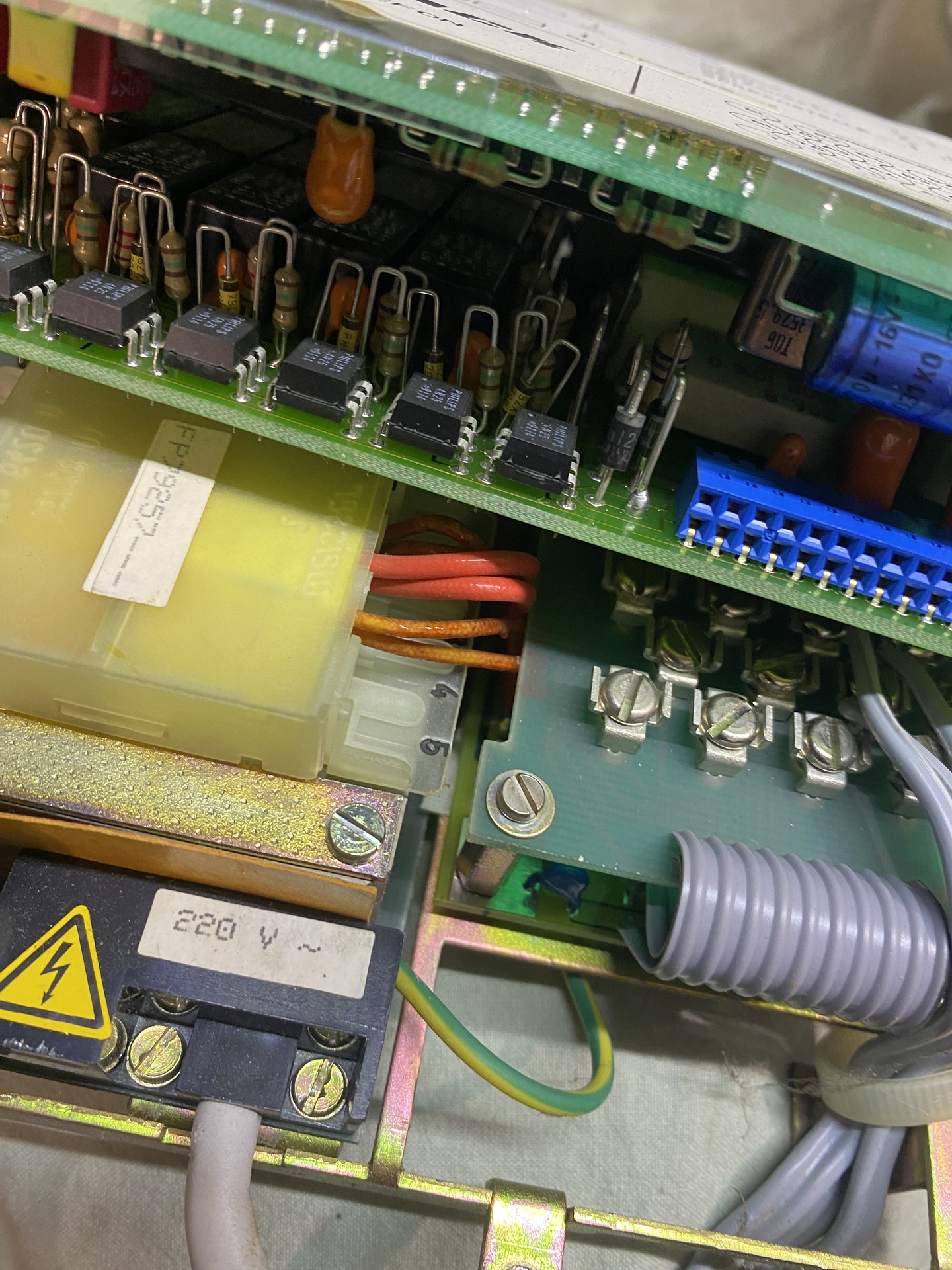

Az oldalán mágneskapcsoló és motorvédő kapcsolónak nézem. A két utóbbi kb 2-4 EFt /db ebben az állapotban, ha működik. A trafóra nem tudnék árat, de kb kinek mit ér lehet. |
