Hello!Szeretnék 1 TDA2030-as alapu végfokot csinálni otthoni zene erősítésre.Kicsit még kezdő vagyok , de nagyon érdekel a téma!Ha bárki tudna nekem segíteni azt megköszönném! !Előre is köszönöm
Én nagyon szívesen segítek neked a témában, ugyanis nekem is ugyanilyen alapú végfok remegteti az ablakaimat
Magát az IC-t legolcsóbban a HQVideo nevű üzletben tudod megvenni, múltkor vettem felújítás címszóval 5 db-ot a jelenlegi erősítőmhöz. (Persze csak 1-1 db kellett a sztereo végfokhoz, a többi megmaradt cserealkatrésznek.)
Az IC adatlapjában megtalálható kapcsolás alapján szépen meg lehet építeni a végfokokat, ebben a doksiban meg vannak adva az alkatrészek értékei is.
(Egyébként csak megsúgom, hogy mikor egyszer szilveszteri házibuli volt nálam, akkor csodálkoztak a meghívott emberkék, hogy milyen nagy hangja van és milyen szépen szól...nem hitték el, hogy a végfokIC csak 18W-os...)
Úgyhogy bátran építsd meg vele az erősítődet, én itthon 2 nagy régi Videoton hangfalat hajtok meg róluk persze új, gumiperemű hangszórókkal, melyek 20cm-esek)

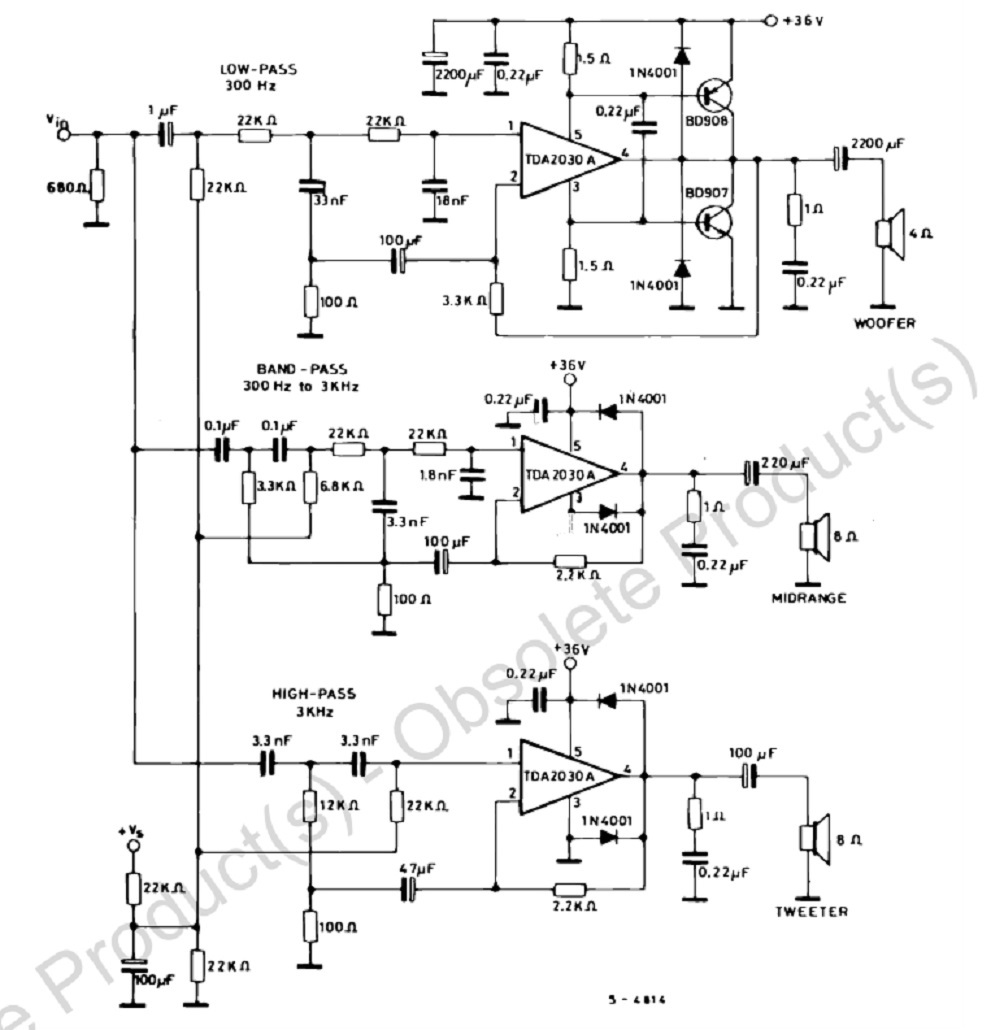

Az alábbi kapcsolást most kaptam nemrég egyik tanáromtól, és én is meglepődtem mikor mondta hogy lehet 20W csúcsteljesítményű IC-ből 100W-ot kicsikarni! Nem tudom hogy működik-e még nem építettem meg.
Én is nem régen építettem egy TDA-s erősítőt. Kicsit csalódtam benne, mert torzított. Aztán ajánlották nekem a AN17831A típusú IC-t. Az adatlapját megnézve láthatod, hogy nagyon jó paraméterekkel rendelkezik a kicsike és van benne standby és mute funkció is, ami nagyon hasznos tud lenni.
Feltöltöm az IC adatlapját. Én ennek a végfoknak akarok neki állni vizsgaidőszak után. Tervezek hozzá egy 7 csatornás EQ-t is. Ha esetleg érdekel a dolog, akkor írj.
Egy kezdő mi a sz...t kezdjen egy profibb erősítővel? Mikor még életében nem rakott össze hasonlót...talán még villogókat se, meg hasonlókat...
És valszeg azért kérdezte úgy, hogy:
Idézet: „Szeretnék 1 TDA2030-as alapu végfokot csinálni otthoni zene erősítésre.”
, mert valószínűleg már van hozzá IC-je. A sz...r hangot meg szívjuk vissza, ezt mindenki maga döntse el! Nekem pl. teljesen tökéletes egy ilyen végfok itthoni zenehallgatásra. A lakás nem stúdió, előre szólok...
Ha meg "sasorr" kollégának úgy tűnik, hogy sz...r lesz a TDA2030-as, akkor kivágja a kukába, és épít egy jobbat. De mindeközben meg meg tudja tanulni, hogy mire vigyázzon, hogy érdemes építkezni, stb. Ez kell a kezdőnek, nem az, hogy mindenki mond neki 60ezer féle IC-t és a bőség zavarában a nevét se tudja...és elmegy az egésztől a kedve. Nekem szerencsére nem ez a célom, én továbbra is segítek "sasorr"-nak, ha a TÉMÁBAN kérdése van, ahogy fentebb is tettem és tette Takee koléga is.
Tényleg igaza van Norbertonak abban, hogy segítséget kért a srác, mert nem tudja hogyan álljon neki egy végfok építésének. Azért javasoltam Neki ezt az IC-t.
Ehhez az IC-hez nem kell sok alkatrész és nagy építési tapasztalat, hogy megszólaljon.
Nem feltétlenül kell hídba kötni az IC-t, mivel akkor ténylegesen nagy lesz a torzítása.
De valjhuk be őszinét melyik végfok IC-nek marad alacsony a torzítása, ha hídban üzemeltetjük?
Csak még egy megjegyzés. Ha valaki az AN17830 típusú IC-hez jut hozzá az is üzemel erről a kapcsolási rajzról.
Természetesen mindenki szíve joga, hogy neki melyik végfok jön be. Nekem nem vált be a TDA-s erősítő, ezért javasoltam.
Sok sikert Sasorr a végfok építéséhez. Ha segítség kellene, csak szólj nyugodtan!
mindenkinek nagyon köszönöm a segítséget és a beültetési rajz nagyon jól jön, mert a suliban cam-es progival robottal meg tudom csinálni.Astabilt már csináltam de az bakfiy ehhez képest!Ja a sztereo üzemeltetéshez milyen tekercset tudnátok ajánlani.Ha van konkrét típus az még kircsibb.Egyébként van otthon 5.1 erősítőm ami több mint elég.Azért építek mert nagyon tetszik és érdekel a dolog.Mégegyszer
Legmegfelelőbb egy toroid-trafó lehet a végfokba. Nagyon kicsi a szórt mágneses tere (szinte nincs is), nagy a teljesítménye (már ha egy nagyobb trafóról van szó), és a többi trafóhoz képest kisebb helyen elfér. Teszem azt, van egy E-I vasmagos 100W-os trafód, annak a fele lesz kb. nagyságra a toroid.
Én csak ajánlani tudom a toroidokat
Egyébként egy 18W-os végfokhoz egy 50-60W-os trafó szerintem bőven megteszi. Úgyhogy azt kéne csinálnod, hogy gyártatni egy toroid-trafót, amin 2 db szekunder-tekercs van, és a szekunder tekercsek egyenként 50 vagy 60W-ot tudjanak leadni.
De azt is csinálhatod, hogy tekertetsz egy nagyobb teljesítményű trafót, és ha majd később rászánod magad egy jobb és nagyobb teljesítményű erősítő építésére, akkor ebből csak ki kell venned majd, belerakod az újba és már tudod is próbálgatni, hallgatni, stb. Persze akkor az 50-60W az kevés lesz, ekkor már érdemesebb egy nagyobb teljesítményűt beszerezni. Pl. szekunderenként legalább 150-200W-osat. És akkor az jó lesz másra is, nem kell 2-szer trafót venned. Cserébe a régi erősítőt nem tudod használni, míg az "új" üzemben van.
a 100Watt alatti tranzisztoros erősítők alatt van. 2*14Wattos erősítő címszó alatt. Van nyák meg beültetési rajz is .

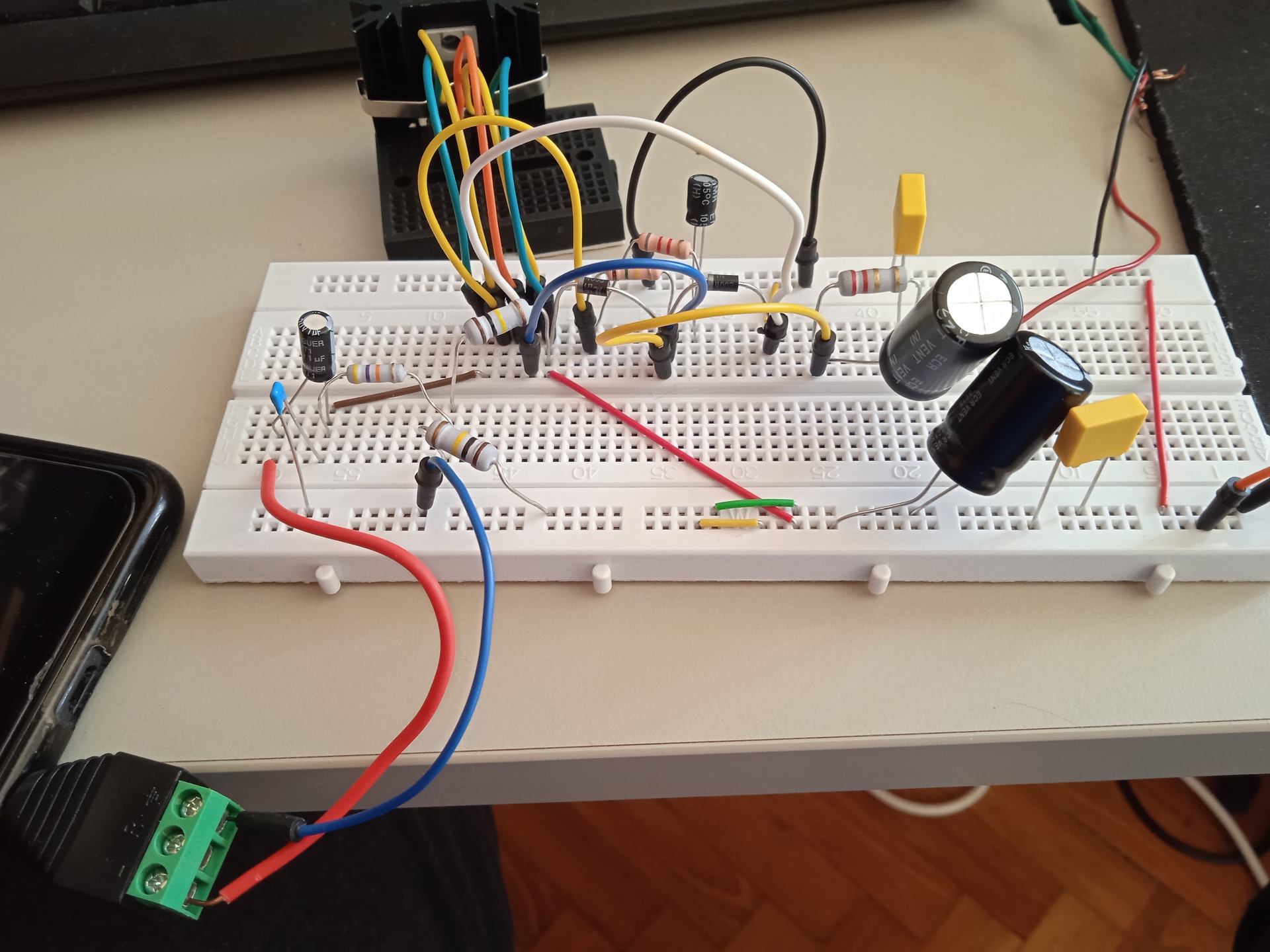

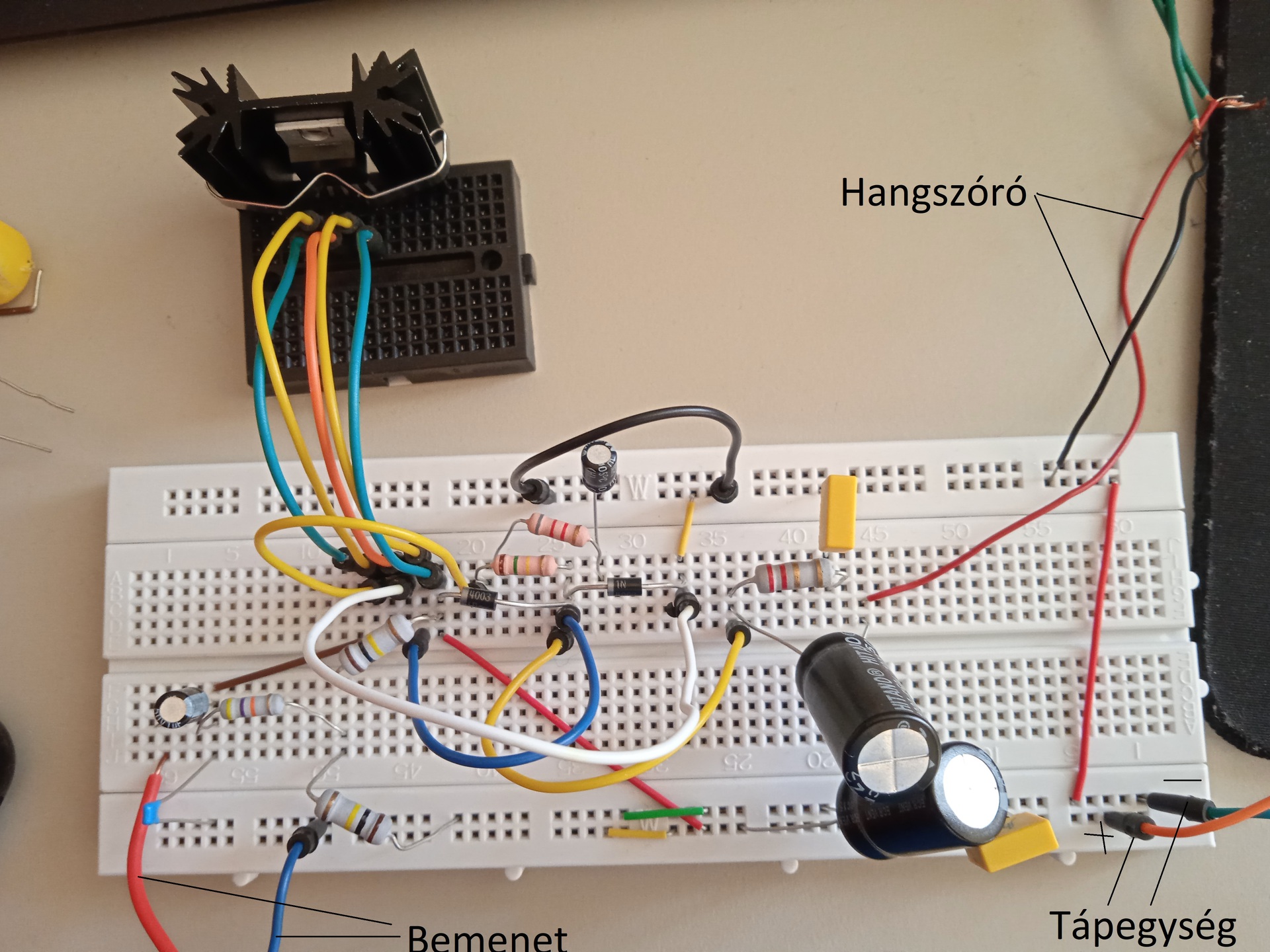

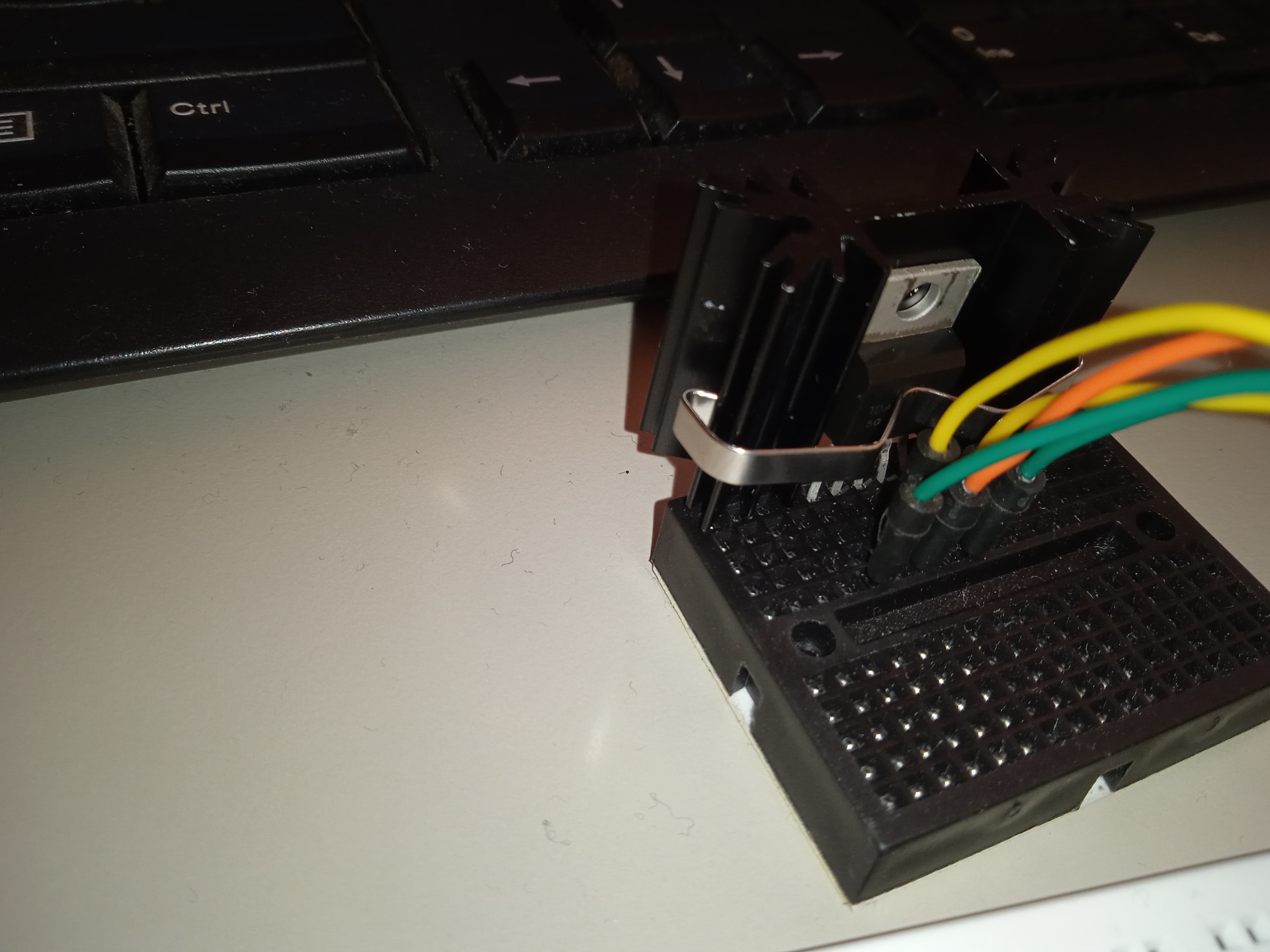

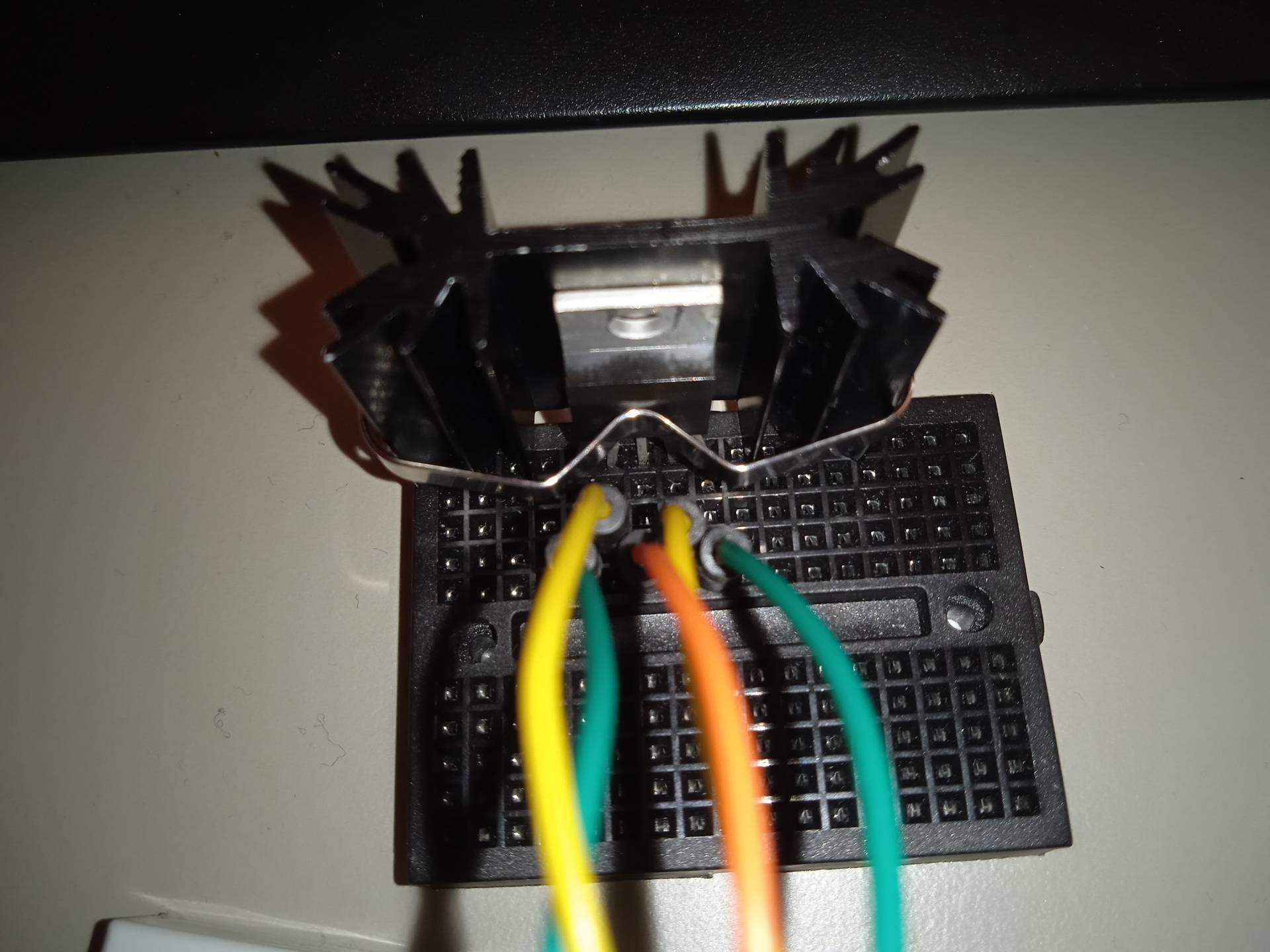

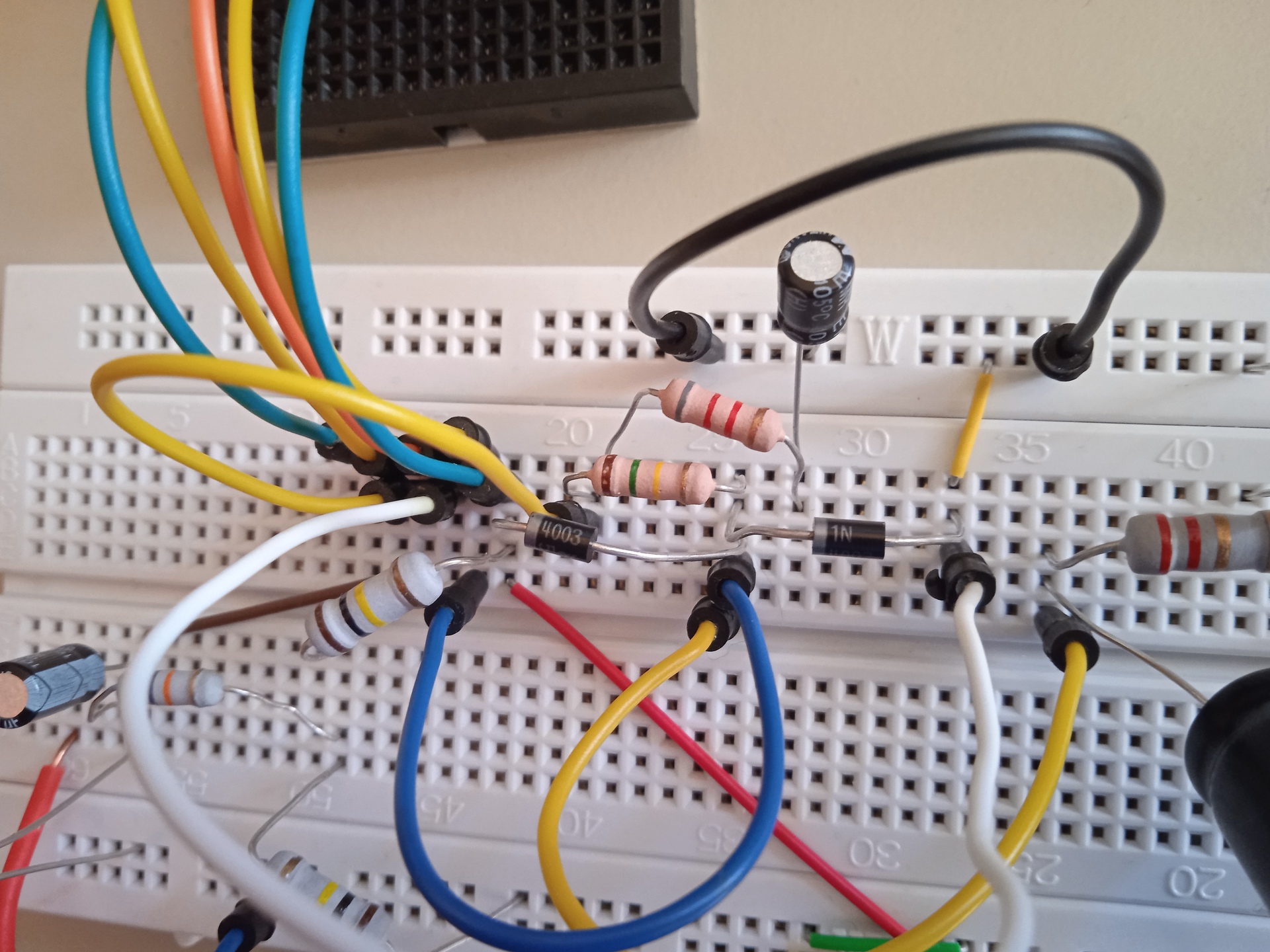

Úgy ahogy ott van beindult elsőre. nagyon kis remek erőssítö. Szerintem... de mondjuk én kezdő vagyok és azt vártam hogy sz...r lesz meg zúgni fog meg pattogni , meg ilyesmi. Én aszámítógép mellé tervezem.
most csinálom hozzá a tápot. eddig egy 12Voltos adapterrel halgattam meg. Erről ment 8 voltról is. Mondjuk persze ha odatekertem neki rögtön elkezdett torzítani.
Akkor nekem is lenne kérdésem: A EI trafómról letekertem pár menetet mert 33 voltos volt és az egyeníránítva sok lett volna az IC-nek. Most 25volt váltó. Ha egyenírányítom egy Graetz híddal meg egy jó kis kondival ( tényleg mekkora legyen? 4700µF-os elég?) akkor ezt mennyivel kell megszorozni? 1.25-el?
ha igen akkor lesz 31 volt.
jól sejtem hogy akkor ez az Ic 20Wattot fog leadni? Az adatlapján valmi ilyesmi van. jól értttem?
Ebben az erősítőben a kimeneti diódák az áramot korlátozzák. És mint tudni illik (mostmár legalábbis tényleg illik, ha már elmondom...), az 1N400x-es sorozat minden egyes tagja 1A-rel terhelhető. A különbség köztük csak feszültségtűrésben van.
1N4001 pl. 50V-ig jó, 1N4002 már 100V-ig, 4003 már 200-ig, stb, stb.
Én úgy láttam, hogy +-18V-ot ír az adatlapokon. Ha ezt jobban megnézed, mínusz 18 és plusz 18 között 36 a különbség. Tehát 36V-tal simán elboldogul.
2-féle kapcsolási módban használják az adott IC-t. Kettős tápról működő módban (+-18V), illetve egy feszültséget szolgáltató módban (GND és ahhoz képest +36V). Legalábbis én így tudom, hogy utóbbi esetben lehet így számolni, de most a fórumon először elbizonytalanodtam...
Rákötöm, áram bekapcs, szép villanás és lerobban az IC fele...
Aztán lehet hogy a trafóval volt gond:
INPUT: 230V~, 50Hz, 100mA, 23VA
OUTPUT: 30V=, 400mA, 12W
Na meg még az van ráírva hogy Mexico-ban készült meg hogy "nem javítható egység: ne próbáld megjavítani" angol szöveg.
Szal a trafó a gond vagy én szúrhattam el vmit vagy tényleg nem bírja a 30V-t?
gondolom, egyetlen fesszel...
Annyira nem értek hozzá...
A trafónak két kivezetése volt. Gondolom arra gondolsz hogy 3 kivezetéssel és +, 0, - jelekre bontva kötöttem rá. Nem, a + -t az 5.lábra, a - -t a 3-asra és a 2esre. Mellesleg nem sok alkatrészt használtam, csak kipróbáltam hogy megy-e.
