Fórum » Egyfázisú villanymotor fordulatszám szabályozása
Lapozás: OK   38 / 38
(#) Bakman válasza martin66789 hozzászólására (») Aug 29, 2022 /

Milyen motorról van szó? Azt hittem, a porszívót akarod feljavítani kicsit. A szabályzó bírni fogja, a motor már kérdéses, aszinkron motorhoz nem nagyon illik. Működik, de egy határ alatt a motor inkább csak melegedni fog amíg le nem ég.
(#) martin66789 válasza Bakman hozzászólására (») Aug 29, 2022 /

Motor típust azt nem tudok, egy 15000rpm motor fordultát kellene megfelezni. Tehát 0 - 7500rpm között kellene szabályozni a fordulatot nem pontosan.
(#) Peter65 válasza martin66789 hozzászólására (») Aug 30, 2022 /

Ha kihúzod a potenciométer csatlakozóját, R2 ellenállást mekkorának méred? A kisebb fordulatszámhoz, kisebb feszültséghez az R1, R2 és potméter eredő ellenállásának nagyobbnak kell lennie. Ha R2 összemérhető a 470K-val, akkor azt nagyobbra kellene választani, mert ha jól nézem, a potenciométerrel párhuzamosan van kötve.
(#) martin66789 válasza Peter65 hozzászólására (») Aug 30, 2022 /

Az R2 3M Ohm.
Sikerült képet kérnem a tulajtól a motorról.


(#) Bakman válasza martin66789 hozzászólására (») Aug 30, 2022 /

Ehhez lehet hazsnálni nyugodtan a triakos szabályzót. Egy dologra figyelni kell, ha nagyon alacsonyra van véve a fordulat, túlmelegedhet a motor, mert a forgórészen lévő ventilátor nem mozgatja eléggé a levegőt.
(#) Peter65 válasza martin66789 hozzászólására (») Aug 30, 2022 /

Ez esetben a potenciométert kellene nagyobb értékűre cserélni.
Esetleg a zöld testű kondenzátor növelése is megoldás lehet.
(#) uniman válasza Bakman hozzászólására (») Aug 30, 2022 / 1

"Ventilátor"...ezen a motoron?
(#) Bakman válasza uniman hozzászólására (») Aug 31, 2022 /

Meg sem néztem milyen motor, az "universale" elég volt.
(#) Josi777 válasza martin66789 hozzászólására (») Aug 31, 2022 /

A képet elnézve ez egy triac-diac fázishasításos vezérlő, ami nem képes az alsó feszültségtartomány vezérlésére. Ugrásszerűen "jön meg" a feszültség, majd az indulási feszültség alá lehet vinni, ahol szintén lesz egy küszöb, amikor nullára esik. Ez egy általánosan ismert hibája ennek az áramkörnek, amit 4 dióda és 2 ellenállás további hozzáadásával lehet valamelyest javítani. De nullától nem lesz képes vezérelni úgy sem.
Viszont az univerzális motorokat lehet DC-ről is működtetni, így egy FET/IGBT kimenetű PWM vezérlő is jó, ami viszont képes 0-100% közötti vezérlésre.
(#) orcika70 hozzászólása Aug 31, 2022 /

Egy IGBT-vel szerelt alternatíva.Bővebben: Link
(#) martin66789 válasza Bakman hozzászólására (») Aug 31, 2022 /

Megépítettem a triakos fényerőszabályzót, egy 40W-os hagyományos izzót rákötve villog, a potmétert tekergetve valamennyit változik a fényerő. Mi lehet a probléma?

A porszívó szabályzóból vettem a BTA 600B tiriakot, potméterem sajnos csak 470 Ohm-os van.
Kondenzátort nagy barna 104J 250V találtam.
A hozzászólás módosítva: Aug 31, 2022
(#) proli007 válasza martin66789 hozzászólására (») Aug 31, 2022 /

Hello! Ha tényleg 470 ohm a poti, akkor ne csodálkozz! Ha 470kohm akkor működnie kellene.
(#) martin66789 válasza proli007 hozzászólására (») Aug 31, 2022 /

470k ohm, bocs elírtam.
(#) proli007 válasza martin66789 hozzászólására (») Aug 31, 2022 /

Akkor valami nem az áramkörnek megfelelő értékű vagy bekötésű, vagy hibás a triac.
(#) martin66789 válasza proli007 hozzászólására (») Aug 31, 2022 /

Kicseréltem a triacot egy BTB04 600SL-re, és a potmétert egy 500k Ohm-ra. A lámpa rendesen világít, de nem reagál a potméterre a 470k Ohm-al sem.
(#) erbe válasza martin66789 hozzászólására (») Aug 31, 2022 /

Elkötés, eltérő lábkiosztás?
(#) martin66789 válasza erbe hozzászólására (») Aug 31, 2022 /

Egyedül a diac-ot nem mértem építés előtt az zsír új volt, de majd rámérek.
(#) erbe válasza martin66789 hozzászólására (») Szept 1, 2022 /

A diacot úgyse tudod mérni. Ahhoz kell 30-50 V, ellenállás, célszerű még kondi és szkóp. Egyébként a hibaleírás alapján nem a diac a bűnös, hanem a triac. Lehet, hogy műszerrel mérve jó, nagyobb feszültségen meg áthúz (bekapcsol).
Szerintem vizsgáld át mégegyszer a bekötést, minden egyezik-e a rajzzal! Nehogy hiába fussuk a köröket.
(#) martin66789 válasza erbe hozzászólására (») Szept 1, 2022 /

A legelső triac BTA12 600B 1-3 láb 63Ohm
A második jelenlegi triac BTB04 600SL méréséről mellékelek képet.
(#) kadarist válasza martin66789 hozzászólására (») Szept 1, 2022 /

Szia!
Triaknál az a 0,07 ohm nem igazán nyerő érték.
(#) martin66789 válasza kadarist hozzászólására (») Szept 4, 2022 /

Visszaraktam a triakot az eredeti porszívó panelra és ott meg szabályoz, hát már nem értem hogy a panelemen mi lehet a probléma minden átmérve és minden vezetősáv többször leellenőrizve de csak nem jó.
(#) proli007 válasza martin66789 hozzászólására (») Szept 4, 2022 /

Hello! Nem látom jól, de mintha a "jobb alsó" dióda, fordítva lenne benne.
(#) martin66789 válasza proli007 hozzászólására (») Szept 4, 2022 /

Fölső felén van a jelölő gyűrű, csak már kicsit kopott.
(#) szs válasza martin66789 hozzászólására (») Szept 4, 2022 /

Hasonlóval (csak épp tirisztoros) én is játszottam, sőt, készen van, forrasztópákához használom. (A "forrasztópáka hőmérséklet szabályzása topikban láthatod, ha érdekel, utolsó előtti és utolsó oldal).
Én is izzóval teszteltem, -azzal láthatóbb.
Nekem először keveset szabályozott le, mert kevés volt a 47nF. Amikor 3 db 47-est tettem be, akkor ugyanezt csinálta: villogott, és nem ment teljes teljesítményre (azaz: kevesebb volt a változás megint a vártnál). Ki kellett söntölnöm a potmétert (azthiszem valami 4.15K-ra) a 141nF mellé, akkor értem el, hogy (szinte) 0-ról képes indulni, és szinte teljes teljesítményre lehet tekerni.
A teljes 0-t az enyémmel is lehetetlen pontosan eltalátni, hiszen a "bevillohás" a hálózati feszültség változásával előjöhet. De egy motornál a 0 feletti is nyerhet, 5%-al sem indul el...
Tehát a potméter-kondenzátor arányt variálgasd. Én jót szórakoztam
De mai napig azzal forrasztok. (Azaz, azzal járatom a pákát)

Kép hozzá, hogy (majdnem pont) ilyen lett a "nyerő arány":
A hozzászólás módosítva: Szept 4, 2022
(#) martin66789 válasza Bakman hozzászólására (») Nov 14, 2022 /

Sajnos a triakos szabályzó nem jött be, valahogy azzal az univerzális motorral nem úgy működött ahogy kellene.

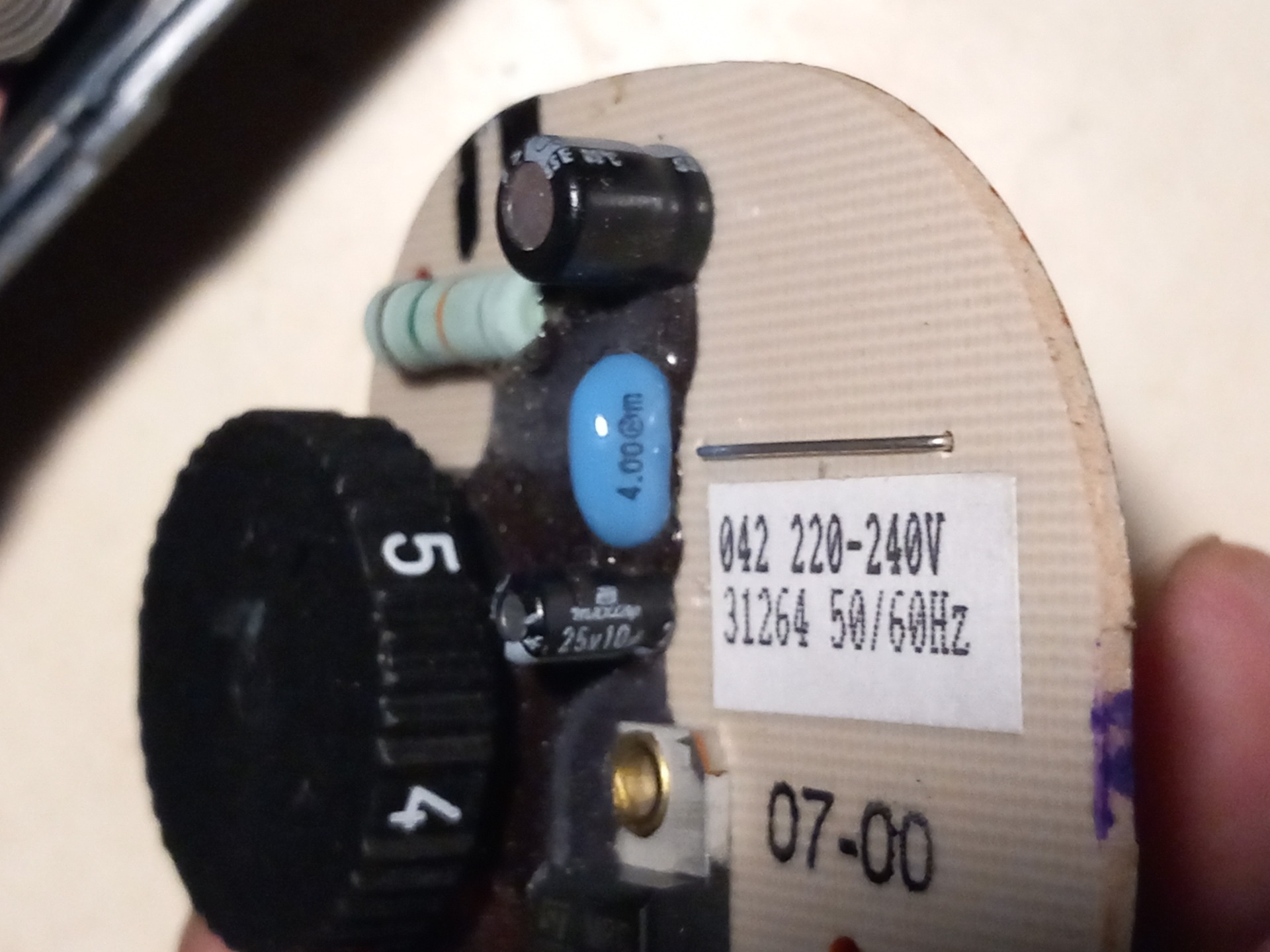

Közben lett a képen látható szabályzó mai elvileg egy 150W-os dremmelből való. A panelen az ellenállások nagyon kicsiknek tűntek ezek le lettek cserélve értékhelyesen nagyobbakra (több wattosra). A kapcsolással már végre jól működik a motor szabályoz rendesen ahogy kell, de a panelen lévő 2db tekercsen megégett a zsugorcső. A két tekercset is cserélni kellene nagyobb keresztmetszetű huzallal újratekerni. Mindkettő tekercs 0.02mH 0.3Ohm.
(#) mnyugger válasza sector99 hozzászólására (») Dec 25, 2022 /

A motor tengelyén van egy szegmentált mágnesgyűrű. Ahhoz közel a nyákon egy ellenállásra hasonlító induktivitás. Na az szakadt meg. Kicseréled, örülsz.
(#) Ktulu hozzászólása Jún 17, 2023 /

Tachogenerátoros mosógép motor vezérlésére orosz oldalon találtam ezt a rajzot. Egyszerű, de sok a hiányosság benne. Nincs motor áram figyelés, tacho szakadás ellen sem védett.
Sajnos a TDA1085 beszerzése körülményes.

Bővebben: Link
