Kapcsolása válogatja, de tud az váltóáramú fogyasztót is árammal ellátni, ha az egyenirányító híd elé teszed a fogyasztót. Azért a fúrógépnél még érhet meglepetés. Próbáld ki, mielőtt véglegesíted. A Graetz híd nem fért volna rá a panelre vagy inkább a hűtőbordára? Kompaktabb lenne.
A hozzászólás módosítva: Máj 26, 2014

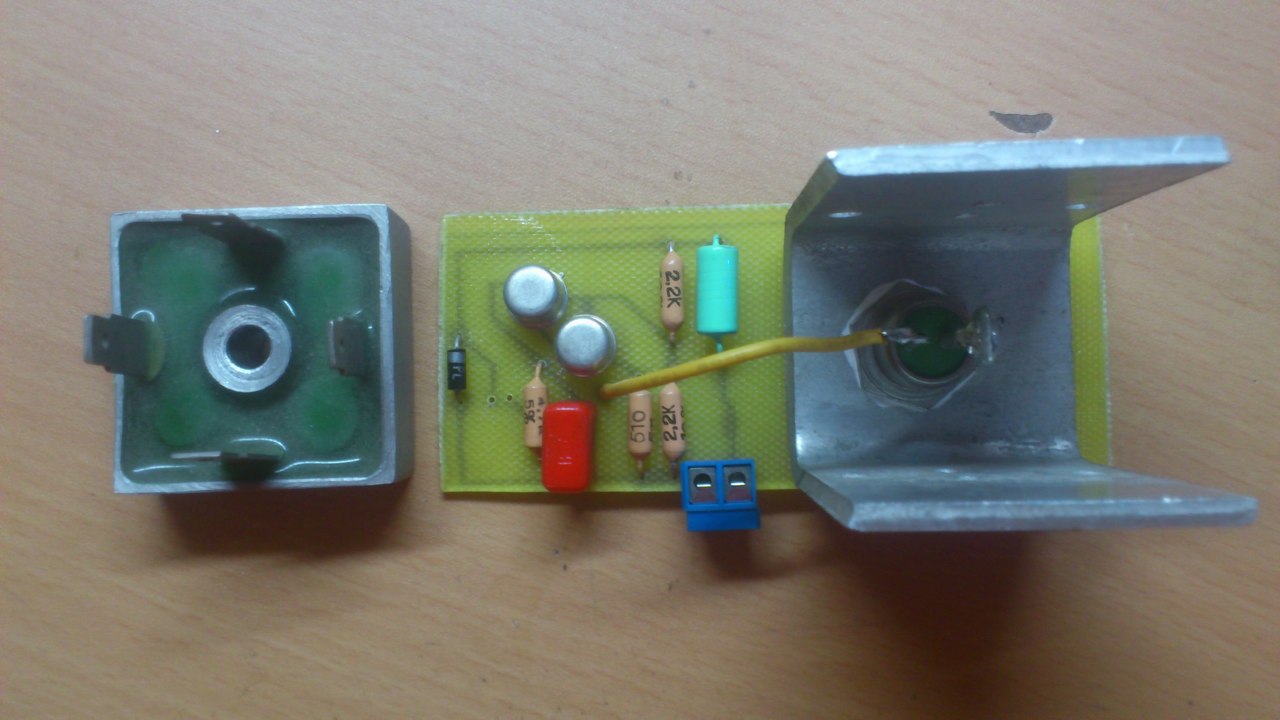

Hosszu tavom az egyeniranyito es tirisztor tul sok hot termelne nagyobb fogyasztas mellett, ami a hutobordanak mar sok lenne. Beepitem majd dobozba, ott lesz hely mindennek.
A hozzászólás módosítva: Máj 28, 2014
Szerintem elég jól sikerült eltalálnom az elválasztó pontok színét.
Sajnos a kamera nem adja vissza ezt a zöldeskék színt... Bugyikék, hol jár az eszed?
Szerintem kicsit erős, zavaró (persze élőben lehet más).
Szép munka, de a fordított polaritás elkerülése érdekében bele lehetett volna tenni egy 24V os relét egy diódával ami fordított polaritás esetén simán kikapcsol a nélkül hogy az aksit rövidre zárná vagy a készülék tönkre menne.
Igazából van benne biztosíték, de a relé jó ötlet.
Látványosan szebb lett mint volt! Ilyenkor talán a jól végzett munka öröme is fizetség
Azért a biztosíték nem mindég olyan biztos! na de te tudod. ha már ilyen szépen megcsináltad megérdemelné még azt a kis törődést.

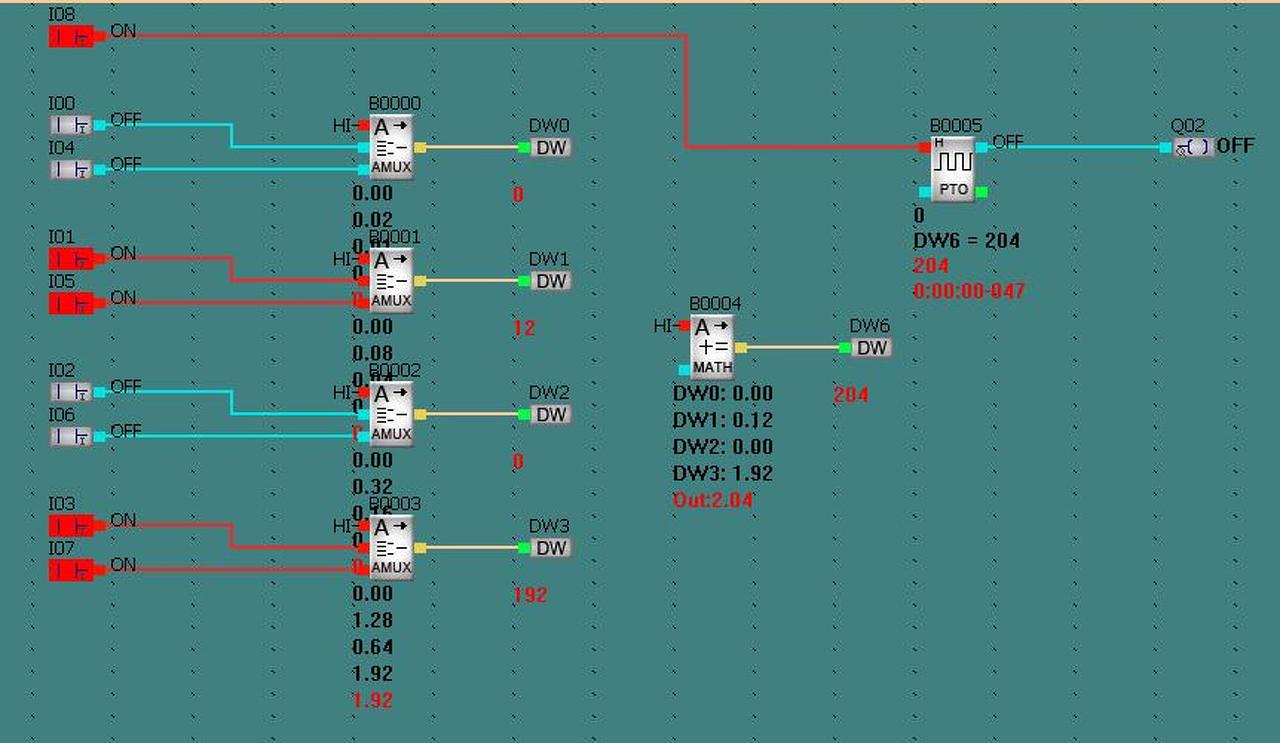

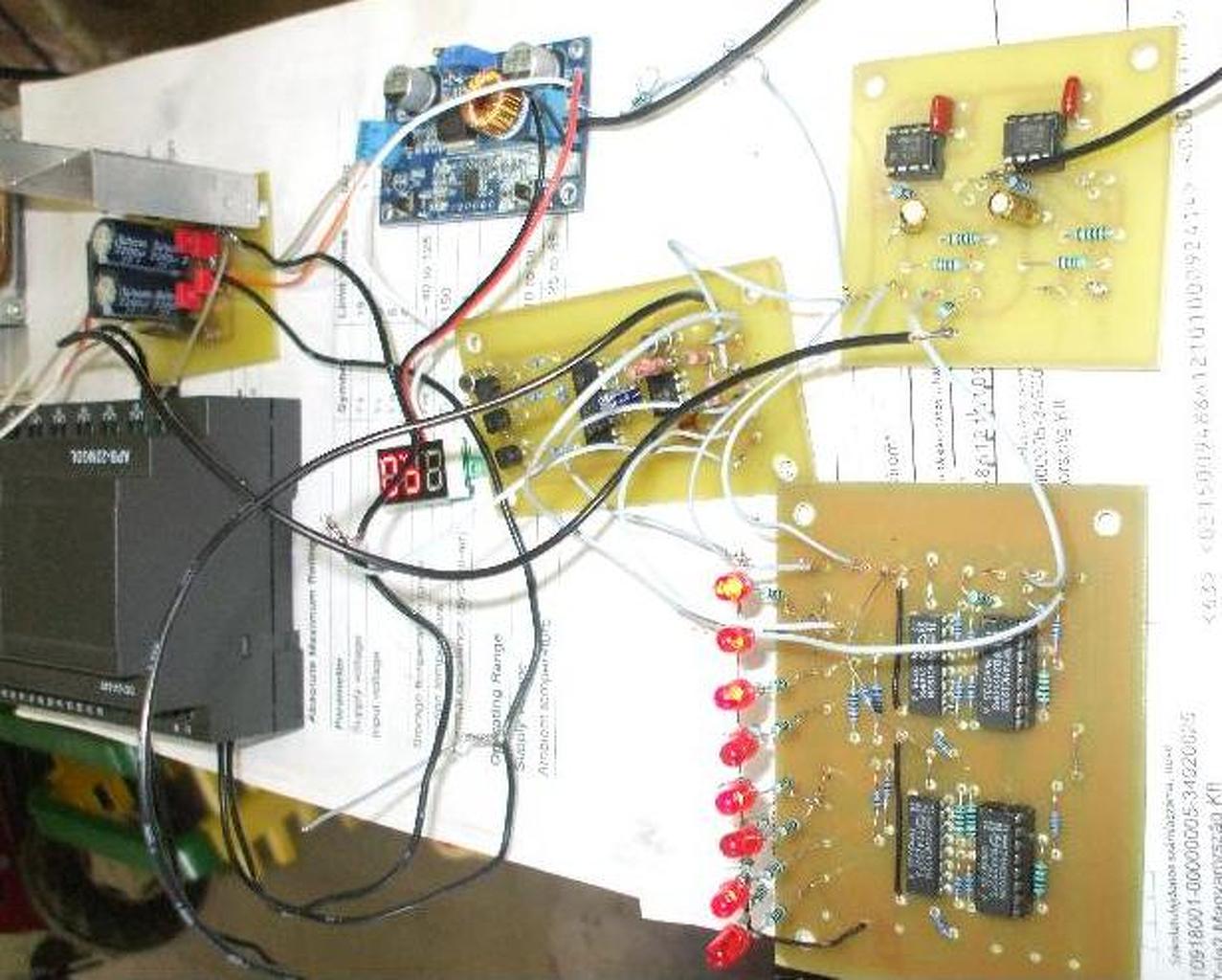

Talán most már a végleges megoldásnál járok a PLC kimenet sokszorozó (portbővítő) projektemmel. Ez a megoldás egy kimenetet (és egy bemenetet) használ, elvileg bármennyi kimenet vezérlésére. A mellékelt képen egy nyolc kimenetes változat van. És bedobozoltam a TTL, Quartz-os, multiplexel-es frekvenciamérőmet
A hozzászólás módosítva: Máj 29, 2014

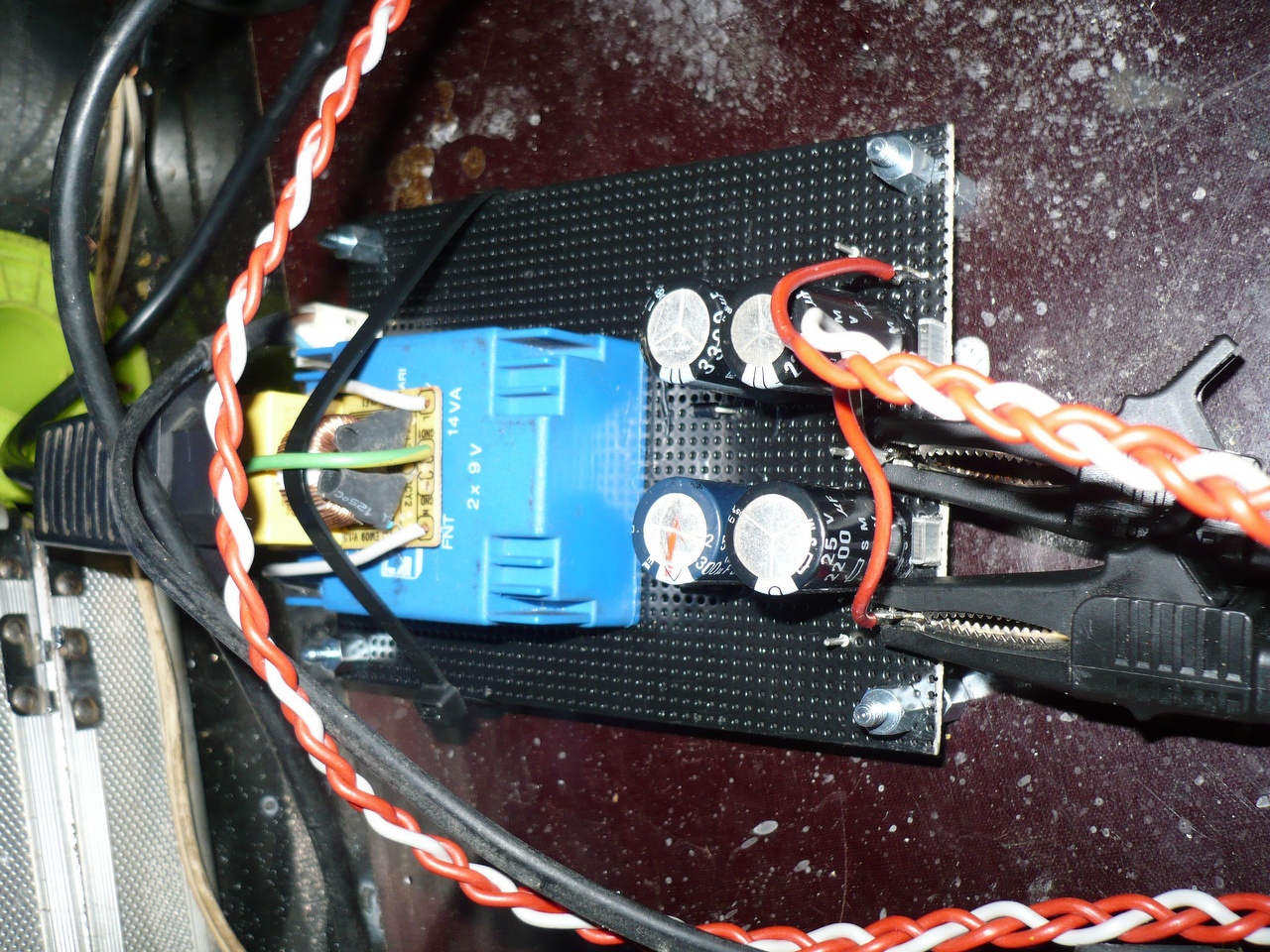

Sajnos mostanában nem fog sor kerülni rá, hogy készülékké összeállítsam
, megy polcra a többi várólistás kapcsolás közé. Ezek a "fránya" panelek gyorsabban készülnek mint, hogy győzném a dobozolást....
Szia! Pontosan mit is csinál ez a PLC portbővítő? miről kapja a vezérlést? Buszról? Nem teljesen tiszta....

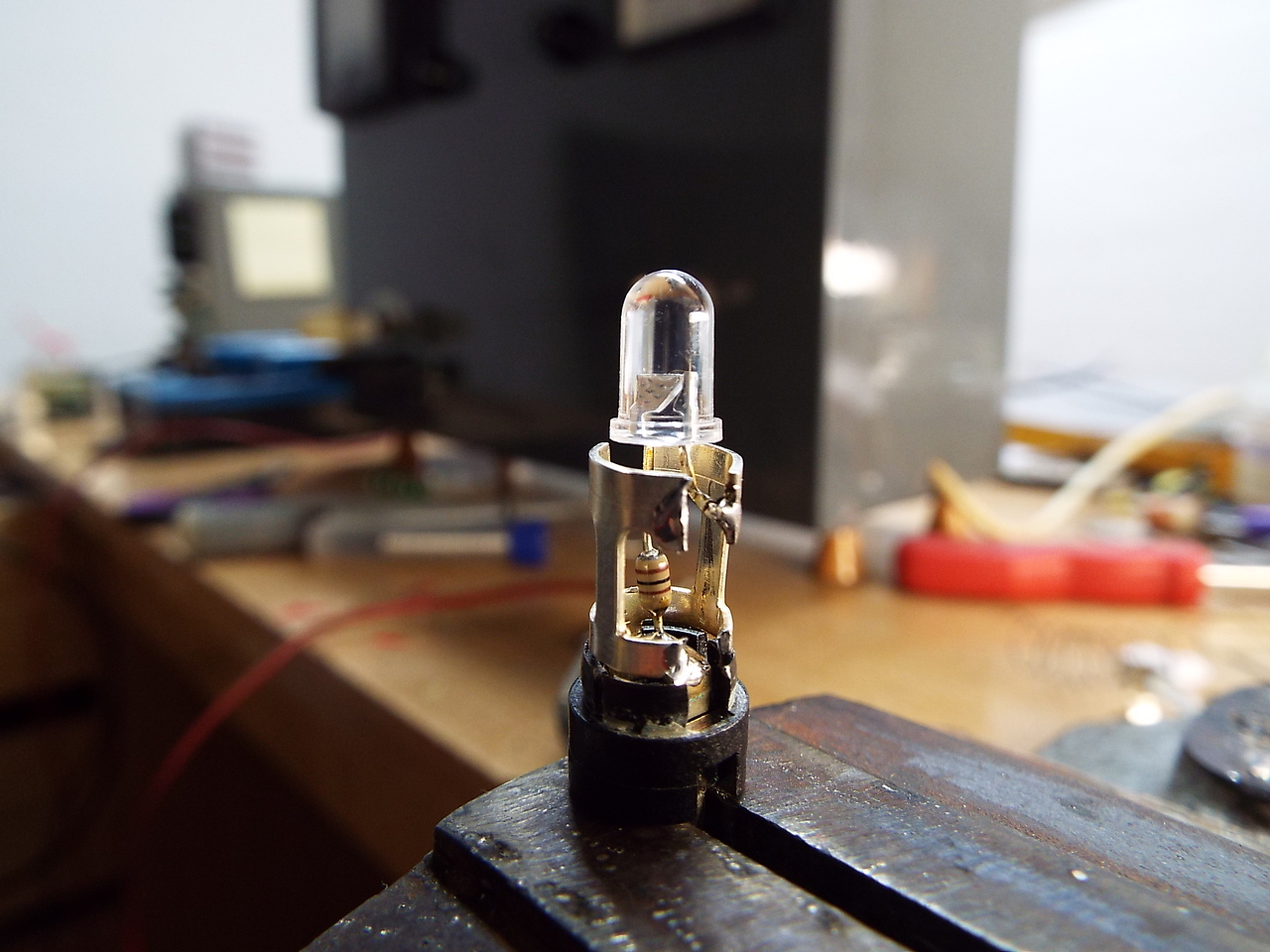

Nem nagy dolog, de ötletnek jó. Egy kis izzó kiégett, kicseréltem piros LED-re.
A hozzászólás módosítva: Máj 29, 2014
Ez aztán az stabil bedobozolás! a működéshez gratulálok, de kicsit csunyácska lett.
Ügyes
Azért én húztam volna egy szigetelő csövet az ellenállásra, bár ha a LED lába hozzáér a testhez, még nagy baj nem történik, csak nem fog világítani. Illetve ha váltóramról megy, akkor egy dióda is kellene bele.
Ez nem az inverter.
![]() Ez egy akkumulátortöltő, nemrég kaptam hibásan. Az egyenirányító szakadt volt, és kiégett az izzó. Rendbe hoztam, szépen működik. Egyébként műanyagbúrában van a dolog, nem érhet semmihez. A hozzászólás módosítva: Máj 29, 2014
Ennek a kapcsolásnak két része van. Egy számláló-kiírató egység(74193-74193), és egy vezérlés (555-4017). A vezérlő egység egymás után kapcsolja be-ki a resetet a számlálón, utána a PLC egyik bemenetére jelet ad, hogy kezdheti kiküldeni a kapcsolni kívánt portoknak megfelelő impulzusszámot, és utána jelet ad a számlálónak a "kiíratásra". Például, ha be akarjuk kapcsolni mondjuk a második és harmadik relét(ezek az ic B és C kivezetésére vannak kötve ami ugye decimálisan 6) először a 74193-as ami a számlálást végzi kap egy resetet, utána a plc küld 6 impulzust az "alsó" 74193-asra ezen H lesz B és C, ezután a "felső" 74193 kap egy load jelet, átveszi a szinteket kapcsolja a reléket, megszűnik a load jel, jöhet a következő kör. Vagy ha nyolc relét akarunk bekapcsolni akkor 255-öt küld a Plc. 5000 hz-el küld a PLC, az 555-öst 200ms-ra állítottam, tehát a három periódus, plusz egy 800ms, ennyi idő kell amíg egy kapcsolás létrejön. Nem is az volt már a lényeg, hogy minél kevesebb kivezetés felhasználásával érjek el többszörözést, hanem a korábbi kísérleteimnél bár a hardware működött, túl bonyolult programrész kellett a PLC-re írni a működtetéshez. Ezen hat blokkal tudom megoldani és az ehhez szükséges "órajel" sem a PLC fut az csak kap egy jelet egy bemenetre akkor küldi a jeleket.
A hozzászólás módosítva: Máj 29, 2014
Értem. Szóval multiplexer és demultiplexer.
Üdvözletem minden Fórumozónak!

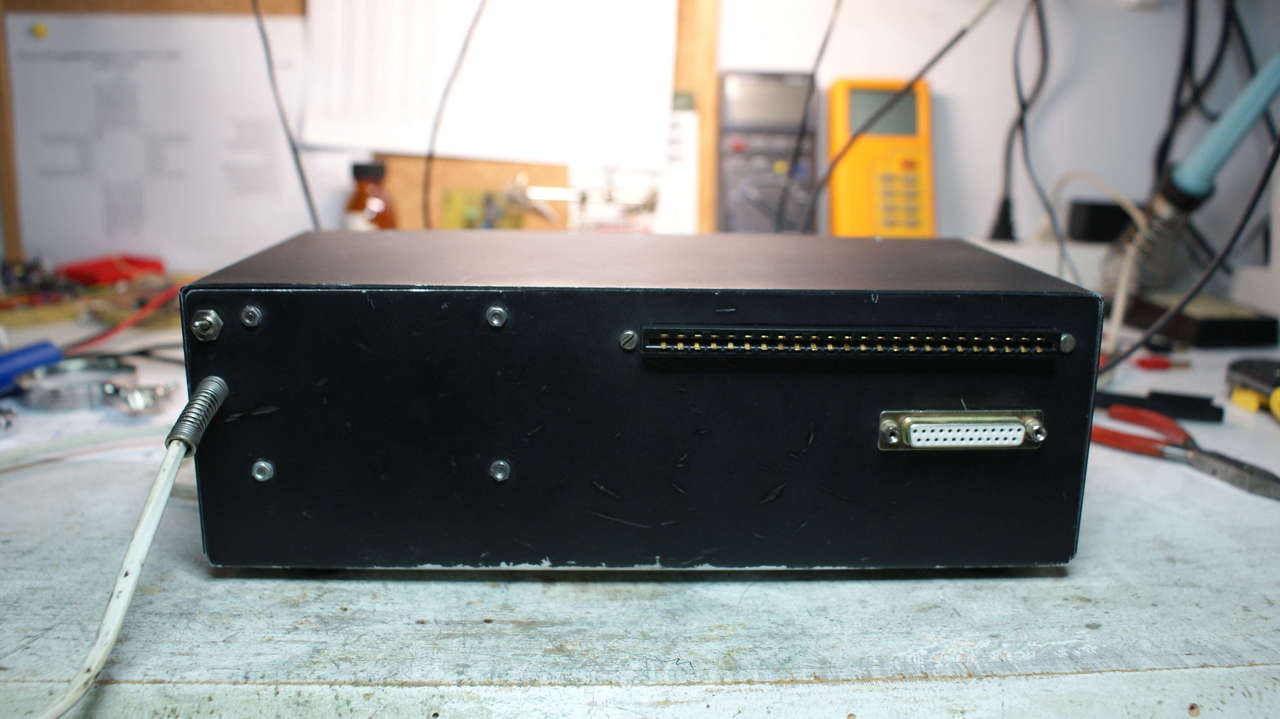

Én ezt építettem, csak egy picit régebben 1988-ban! Pakoltam egy kicsit és előkerült az első saját fejlesztésű mikroszámítógépem és gondoltam megosztom veletek hátha mond valakinek még valamit a processzora. Ez egy 6510-es CPU és akinek rémlik valami, hát igen ez volt a Commodore 64-ben is. Nálam minden a C64-el kezdődött el amikor is az az ötletem támadt, hogy egy ilyen processzorral csináljak egy mikrogépet. Akkoriban még minden perifériát külön IC valósított meg. Hol voltak még akkoriban a mikrovezérlők! A panelt sem számítógépen terveztem hanek kézzel csőtollal rajzoltam napokig. És hogy mi volt benne? - 16 KB RAM (2x6264) - 8K ROM (2764) - 24 port IO (2x8255) - timer, counter (8253) - USART (8251) - 16 karakkteres HP display - 6510 CPU 1MHz órajellel
Nem egészen. Itt minden "kimenet" a kettes számrendszer egy-egy helyi értékén elérhető, a PLC ebből alakít egy decimális számot (impulzussorozatot), az áramkörben egy bináris osztó visszaalakítja binárissá így lehetővé téve, mindig az összes kimenet egyidejű kapcsolását akár ki vagy be.
Ennek a technikatörténeti múzeumban lenne a helye. Nem volna kedved felajánlani a "Magyar fejlesztések" közé? Tudnék egy utat abba az irányba, főleg, ha még a doksik is előkerülnének
..
Mindig is csodáltam azokat, akik homebrew comupterre "vetemedtek". Anno egy z80 alapú gépet láttam TIL-311-es kijelzőkkel. Ezzel a procival és kijelzővel a tied akkoriban szuper masina lehetett. Mi lett volna célja? Mi van a ROM-ban, saját fejlesztés?
A hardvere és a szoftvere is teljesen saját fejlesztés. Az epromjában egy olyan program fut, amely nemcsak a billentyűzetről hanem a soros portjáról is elfogad parancsokat, amelyekkel a teljes memória és priféria regiszterek olvashatóak és írhatóak. Az assebler intel hexa állományát könnyen át lehet alakítani olyan parancssorokra, amely irja a ramot, majd utána lehet rögtön futtatni.
A célja tulajdonképpen a tanulás volt. Jó pár áramkört csináltam hozzá a cél csak az volt, hogy meg tudom e csinálni. Emlékszem, hogy az 1200-es ladámba egy trabant átfolyásmérőjét beletéve láthattam a kijelzőjén a pillanatnyi fogyasztást és az átfolyó mennyiséget. Használtam még négyszőgjel generátornak, frekvenciamérőnek meg amit éppen akkor kitaláltam rá.
Ez nagyon fura kis gépezet lehet, főleg ha még működőképes. A mai "szuper számítógépek" mellett az elbújhat mégis egyedi és te csináltad, manapság egy ilyen gépnek nagy értéke lehet. Ez egy kincs őrizd meg jóll mert valaha valaki vagyonokat fizethet ezért. Ügyes vagy
|
