4012-es CMOS IC
4-input NAND gates

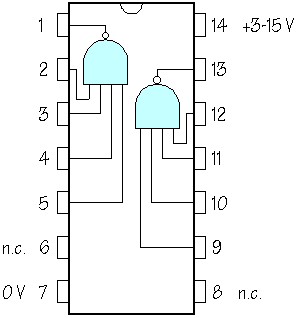

Bekötési rajz
n.c. = no connection = üres láb
Igazság táblázat
Igazság táblája a NAND kapunak:
| input D |
input C |
input B |
input A |
output |
| 0 |
0 |
0 |
0 |
1 |
| 0 |
0 |
0 |
1 |
1 |
| 0 |
0 |
1 |
0 |
1 |
| 0 |
0 |
1 |
1 |
1 |
| 0 |
1 |
0 |
0 |
1 |
| 0 |
1 |
0 |
1 |
1 |
| 0 |
1 |
1 |
0 |
1 |
| 0 |
1 |
1 |
1 |
1 |
| 1 |
0 |
0 |
0 |
1 |
| 1 |
0 |
0 |
1 |
1 |
| 1 |
0 |
1 |
0 |
1 |
| 1 |
0 |
1 |
1 |
1 |
| 1 |
1 |
0 |
0 |
1 |
| 1 |
1 |
0 |
1 |
1 |
| 1 |
1 |
1 |
0 |
1 |
| 1 |
1 |
1 |
1 |
0 |
A "0" az ALACSONY szintet, az "1" a magas szintet jelenti.
Gondolom észrevetted, hogy nagyon sok sora van. Van benne viszont egy szabályszerűség.
A sorok száma = 2
n, ahol az
n a bemenetek száma.
Itt az
n = 4, tehát 2
4 = 16 sor. Ráadásul
csak akkor lesz a kimeneten "0" ha mind az
n darab bemenete "1".
Minta kapcsolás

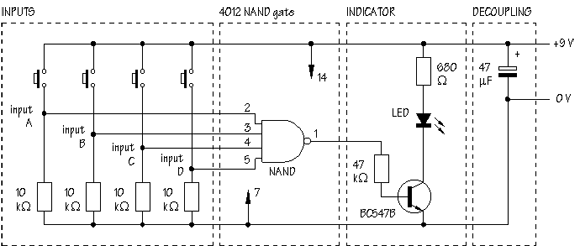

Itt van segítség képpen, hogy mit hogyan kell bekötni:
Folytatás következik...
