Szia!
A nem működik az egy elég tág fogalom...
A csavarok alatt van szigetelő azt látom, de a műanyag gyűrű is a helyén van a csavar feje alatt??

Akkor vagy varisztor vagy Snubber, de ezek méretezésében sajnos nem tudok neked segíteni.

Dióda van a relé lábain? Bővebben: Link

Szia!
Igen jó lesz hozzá, lábkiosztásra figyelj.
Bővebben: Link Bővebben: Link
Ha innét visszaolvasol egy kicsit megérted mit kell nézni az adatlapon, de amit linkeltél annak jónak kell legyen bele.

A hidat nagyobbra cserélve egyenlőre működőkepésnek tűnik a dolog.
Köszönöm.

Hát a motor 2 amper körül vehet fel, max 3 ha agyon van terhelve, de olyan még nem volt.
Lehet az indításnál fellépő nagy áramtól feküdt ki a graetz. Keresek bele nagyobbat, hátha az nem jár így.
De előtte kimérem pontosan a motor áramfelvételét, bár a gyári trafó is 2A áramot ad. Bővebben: Link

Sziasztok!
A mellékelt kapcsolásban levő diódahídnál a piros vonallal párhuzamos dióda átment drótba. Láttok bármi kivetnivalót a kapcsolásban, vagy csak szimplán nem volt elég a 4A-es diódahíd?
A Motornak saját fordulatszámszabályzója van, amihez szűretlen DC kell ezért van a stab előtt a D4. A ledszallag kb 20cm-es nem mértem mennyit vesz fel, de a stab nem melegedett.
12V DC tápnál hunyt el a szerkezet. Tudom ez kevés a stabnak, de okozhatta az alacsony tápfeszültség a fent említett hibát?

Sziasztok!

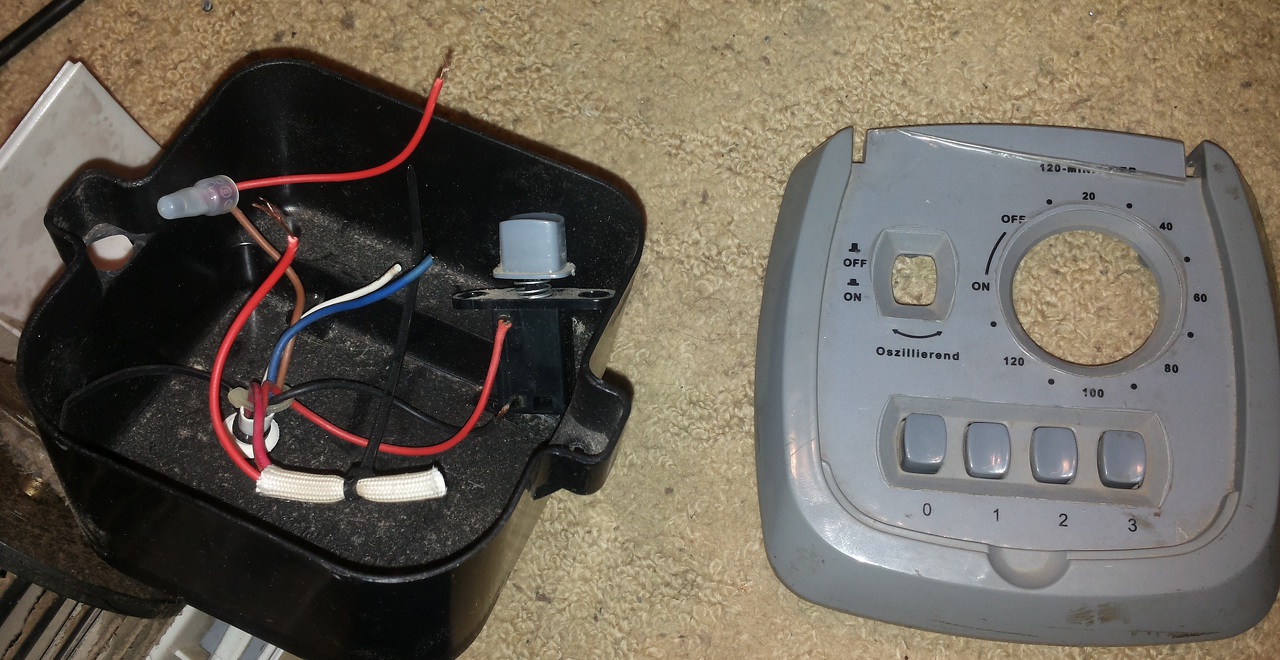

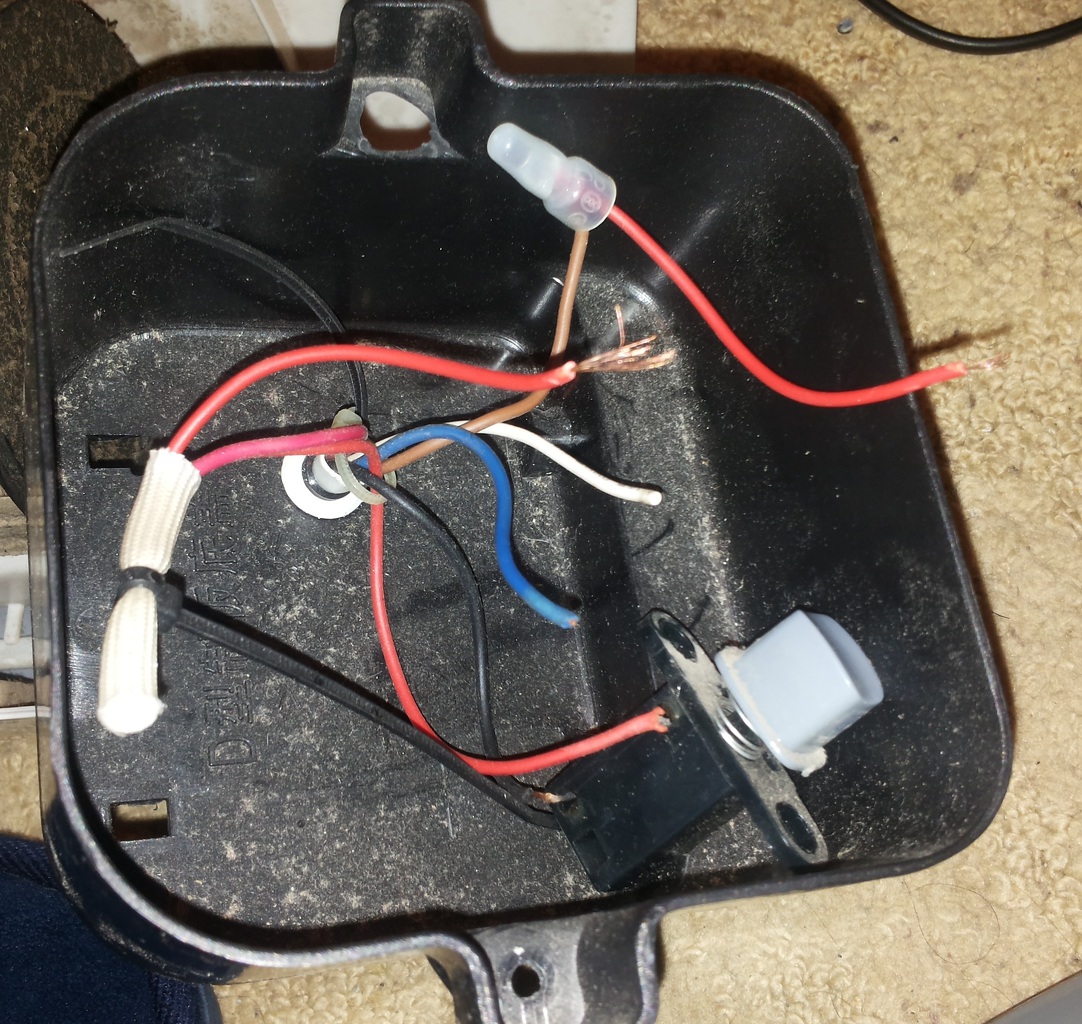

Egy toronyventilátort javítok éppen, de nagyon gány a vezetékezése. Nincs véletlen kapcsolásotok, vagy esetleg tanácsot tudnátok adni, hogy a vezetékeket hogyan kellene bekötni, hogy a 3 sebesség működjön?
Előre is köszönök mindent!

Helló!
Akár ilyesmi is megteszi szerintem. Bár a tüzet egyik se fogja neked eloltani... Egyébként sokszor a tüzet nem is eloltani kell, hanem megakadályozni, hogy tovább tudjon terjedni.

100mm esetén is ugyan annyi.

Szia.
Sprint-Layout szerinti méretek csatolva.

Szia!
Szerintem megfelel.

Igazad van, nem tudom mért 28-at írtam, lehet kéne egy KV... Most lemérve ismét 24V a mért feszültség, tehát rendben van.

Köszönöm!

Sziasztok!
A TL074CN adatlapját böngészem, és a tápfezültség értéke kicsit összezavart. Ugye azt irja, hogy +-18V
Tehát ha 2 stabbal állítok elő +12,és -12V feszültségeket, majd a TL-t ezek kimenetére kötöm, ahol ugye mérve 28V feszültség van akkor ez neki megfelelő igaz?

Köszönöm mindenkinek a gyors választ így már értem!
sunside neked programot is köszönöm elég kompakt!

Sziasztok!
Hogyan kell kiszámolni pl 4db 10R értékű ellenállás értékéét, ha azok párhuzamosan vannak kötve?
Továbbá mi van akkor, ha ugyancsak 4db ellenállás van párhuzamosan kötve, de mindegyiknek más értéke van? Pl: 10K, 1K, 550R, 20R

Nem megy a link.

Örülök neki, hogy sikerült összeraknod!

Részemről itt megáll a tudomány.

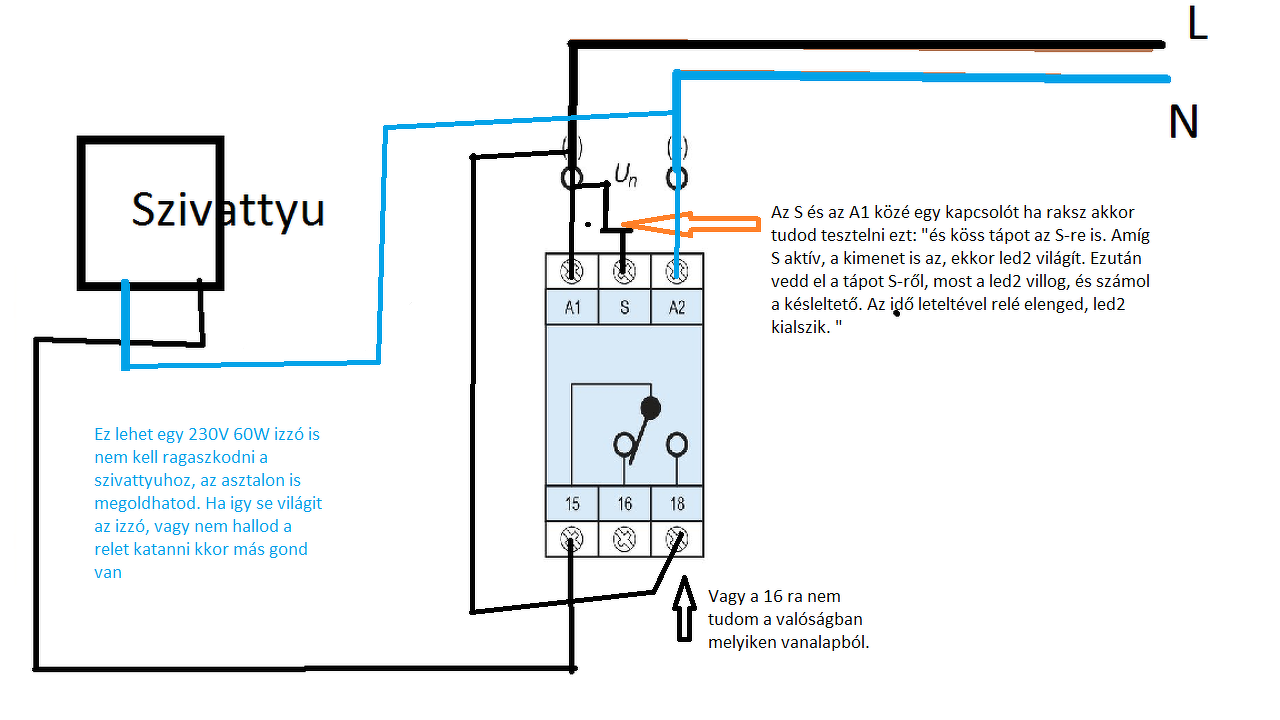

Igen, de a 16 vagy a 18. lábon nincs (nem tudom hogy szeretnéd hogy működjön), de így azért nem működik, mert a készülék nem tud a szivattyúnak adni áramot mert a fekete vezeték log a levegőben, nincs kötve a vége sehova. Bemegy a 15. lábon, és ki is jön a 16. vagy a 18. lábon és ott vége szakad. Így érted?

Nem is lesz még nem viszel oda valahonnét.
A 15 számmal jelölt lábát kapcsolja a 16 vagy a 18. lábára, relé állásától függően.
De magán a készüléken belül a 15, 16,18 lábak nem csatlakoznak a bemeneti L,N részhez tudtommal.

AP4310
Am-E1
724J43
Ha minden igaz ezt írja rajta.

Jó lesz az az 1-2 sorba kötött dióda, mivel a kimenetnél van egy zener gondolom 6V De arra rá van öntve valami trutyi, így elég macerás lenne kioperálni, és cserélni egy 5V-os tipusra, szóval egyszerűen kap pár SMD diódát és le van tudva ez a rész.

Milyen igazad van a soros dióda még kevesebb helyet is foglal.

RoliNyh
Ahogy mondod óvatosan kell vele bánni, mert nem olcsó. Mindenképpen le akarom csökkenteni 5,1V környékére a feszültséget.

Nem rövidre van zárva a kimenet, hanem sorosan mint egy sönt. Szerintem ha terhelésnek raktam volna rá akkor rögtön az örök vadászmezökre menne.

Mind egy is ellenállással vagy anélkül tölt vele is meg nélküle is, bár így nyugodtabb vagyok, hogy nem kap sokat a telefon kár lenne érte...
Át kell térni a D+ D- lábakra: Bővebben: Link
Csak nem találok a neten semmi olyat, hogy hogy kellene engedélyezni a normál töltést

2R2 5W így terhelve 5,19V
Már csak a telefonnal kellene elhitetni, hogy az eredeti töltőjén van...

Lehet igazad van. A képek nem hazudnak, én viszont lehet

Kipróbáltam, 6,8R 5W 4,33V ra esett a feszültség, változtatok az értéken, hogy 5,1/5,5 között legyen terhelve.
Arra nincs ötleted, hogy a telefon az USB adat lábait hogyan kellene bekötni, hogy ne csak lassú töltéssel mennyen?

Sziasztok!
Robika kérdését olvasva eszembe jutott, hogy én is akartam már egy ilyet összerakni a kocsiba, de valahogy elmaradt (mostanáig).
Előkotortam a fiók melyéről egy gyári autós Nokia töltőt, amire ez van ráírva: 5,7V/890mA lemértem valójában 6V van a kimenetén. A telefon töltőjén 5,1V 700mA van feltüntetve, ennek a kimenetén 5,17V mérhető.
Gondol okozhat a 6V feszültség a telefon akkujának, vagy mehet rá így ahogy van?
Nem találtam, de ha van erre topik akkor szívesen átmennék oda.
