Fórum » DCF77 óra Nixie-csövekkel
Igen, a Z560M jó választás lehet helyette, találsz eladó példányokat aukciós oldalakon bőven.
Sziasztok
Azt kérdezném, hogy a hobbielektronikán fen lévő Mule Nixie csöves óra forráskódja meg van e pic16f84-re esetleg?
Szia, ha az első verziósra gondolsz és nem a mule v2-re, akkor az elsőhöz megvan: itt.
A hozzászólás módosítva: Júl 5, 2015
Sajna nem! Én v2-re gondoltam.
Erre: Bővebben: Link De semmi baj. A hozzászólás módosítva: Júl 6, 2015

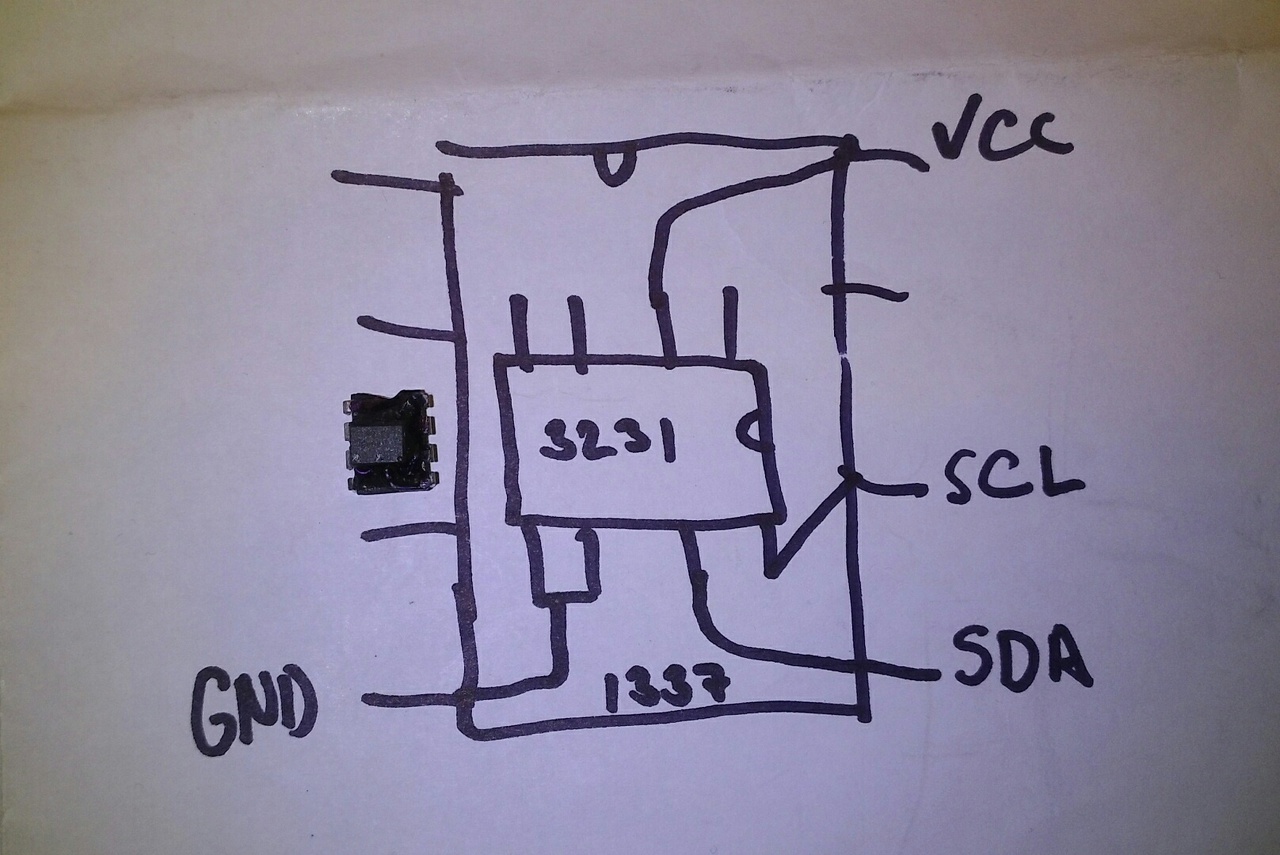

A DS3231MZ SO8 tokozású verziójához készítettem egy kis adaptert, amellyel a DS1307 vagy DS1337 DIP8 tokozású ic helyere berakhatóvá vált. Az ötletet a Spikkenzie Solder Time alapjaira épült karórám pontosítása adta, amelyben a DS1337-et sikeresen cseréltem DS3231Mz-re. (a külső kvarc pontossága eléggé esetleges , pláne a miniatűr tokozásúaké). Próbáltam a Mule V2 DS1307-es változatával, de sajnos valami nem működik. Nem tudom, hogy kapcsolásban kell-e valamit változtatni, vagy a program használ olyan funkciót, ami nem teszi lehetővé, hogy a másik rtc-t használjam? ( ha jól láttam a két rtc azonos címen érhető el és a regiszterei 00h-07h-ig azonosak )
A hozzászólás módosítva: Aug 22, 2015
Szia!
Király az órád! Ha smd alkatrészeket használnál, akkor beférne egy töltő IC és egy Lithium ion akksi is (LIR2032), USB-n tudnád tölteni, ha kell. A fényerővel mennyire vagy megelégedve? Ha rásüt a nyári nap, látszik az idö?
Akkumulátorról a fényerő is nagyobb lenne, mert annál a feszültség 4V-tól 3V-ig csökken, a sima cella pedig 3V-ról indul, 2.2V-nál pedig már a LED nem kap elég feszültséget. De legalább nincs soros ellenállás. Van ilyen kijelzőből is SMD tokozású, pár mm vastag csak!
Ha nagyon kevés a fényerő, használj sorban két cellát, így lesz maximum 6V-od, ami elvileg "Absolut maximum" feszültség, és akkor lehet még fényerőszabályzást is be kell építened az órába! A gyári LED-es órák is így mennek, amit eddig láttam. Volt amelyikben két db. CR1032-es volt egymáson, vagy hasonló vastagságú cella (CR1632?). Ez nem is annyira rossz, mert még merülten is 4V-ot szolgáltat, a PIC meg gondolom 2V-ig elketyeg. A hozzászólás módosítva: Aug 22, 2015

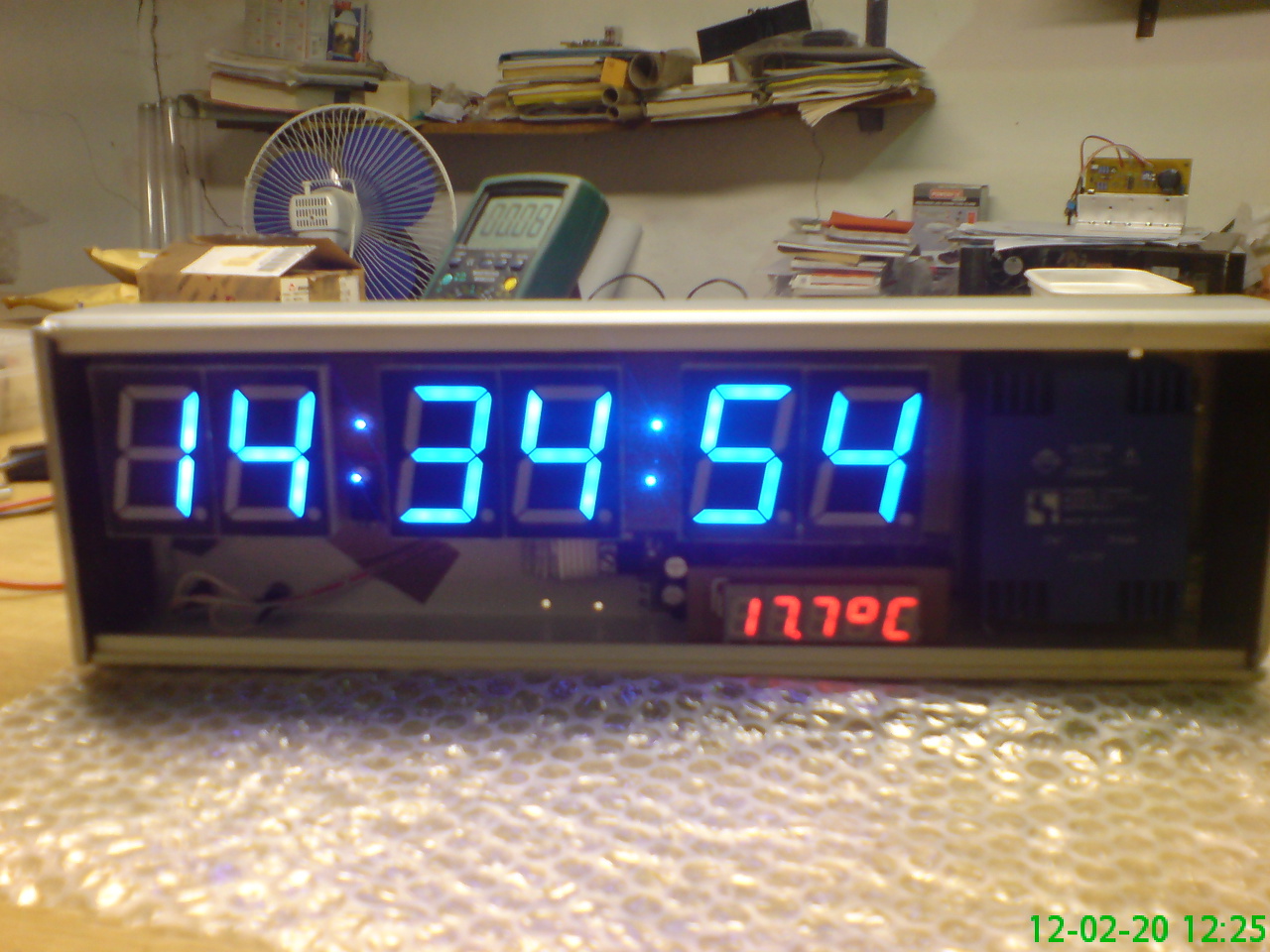

Nem tudom, mire gondolsz, de én 1,8 inch kék led kijelzővel megépítettem.
"Csupasz" talán a tiedre gondoltam. Melyik rajz alapján?
A hozzászólás módosítva: Szept 8, 2015
Közben rájöttem
 Esetleg ezt a memória részt a ds3231 modulon található ram-ba lehetne mozgatni? (24C32) A panelen van egy 4 pines header az i2c busz részére +táp, oda csatlakozhatna a modul. A pic eepromja is alkalmas lehetne rá, az ir beállítások mellett ha mardadt hely. A hozzászólás módosítva: Szept 8, 2015
Az MCP7940, MCP79410, MCP79400 -ban van 64 byte RAM. Nem lenne jó?
A hangsúly a TCXO belső kvarcal szerelt olcsó rtc-n lenne (so8 tokozásban , de az kiesett mert a ds3231mz ben nincs memória). Az MCP-ben nincs kvarc, ha jól láttam.

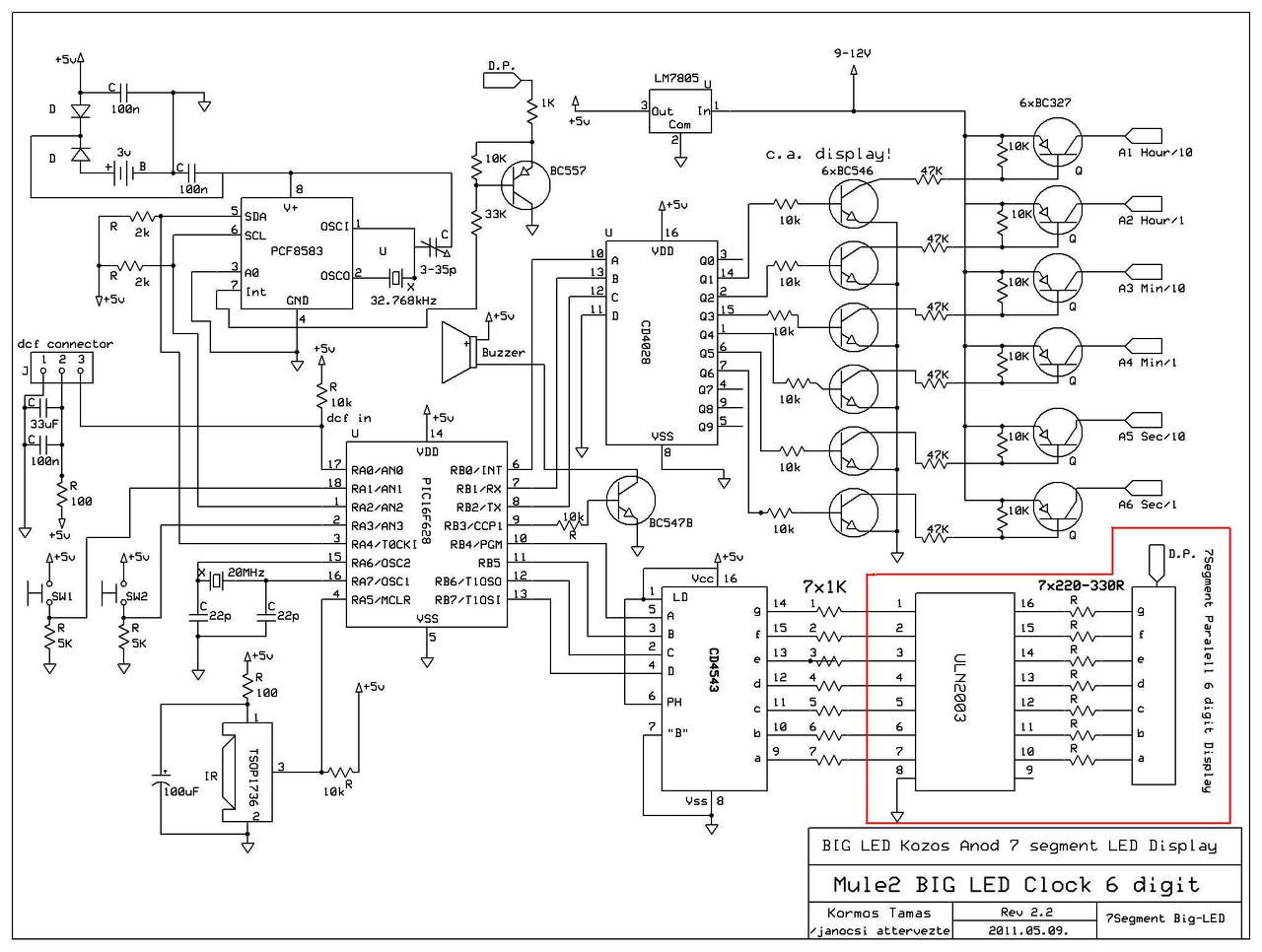

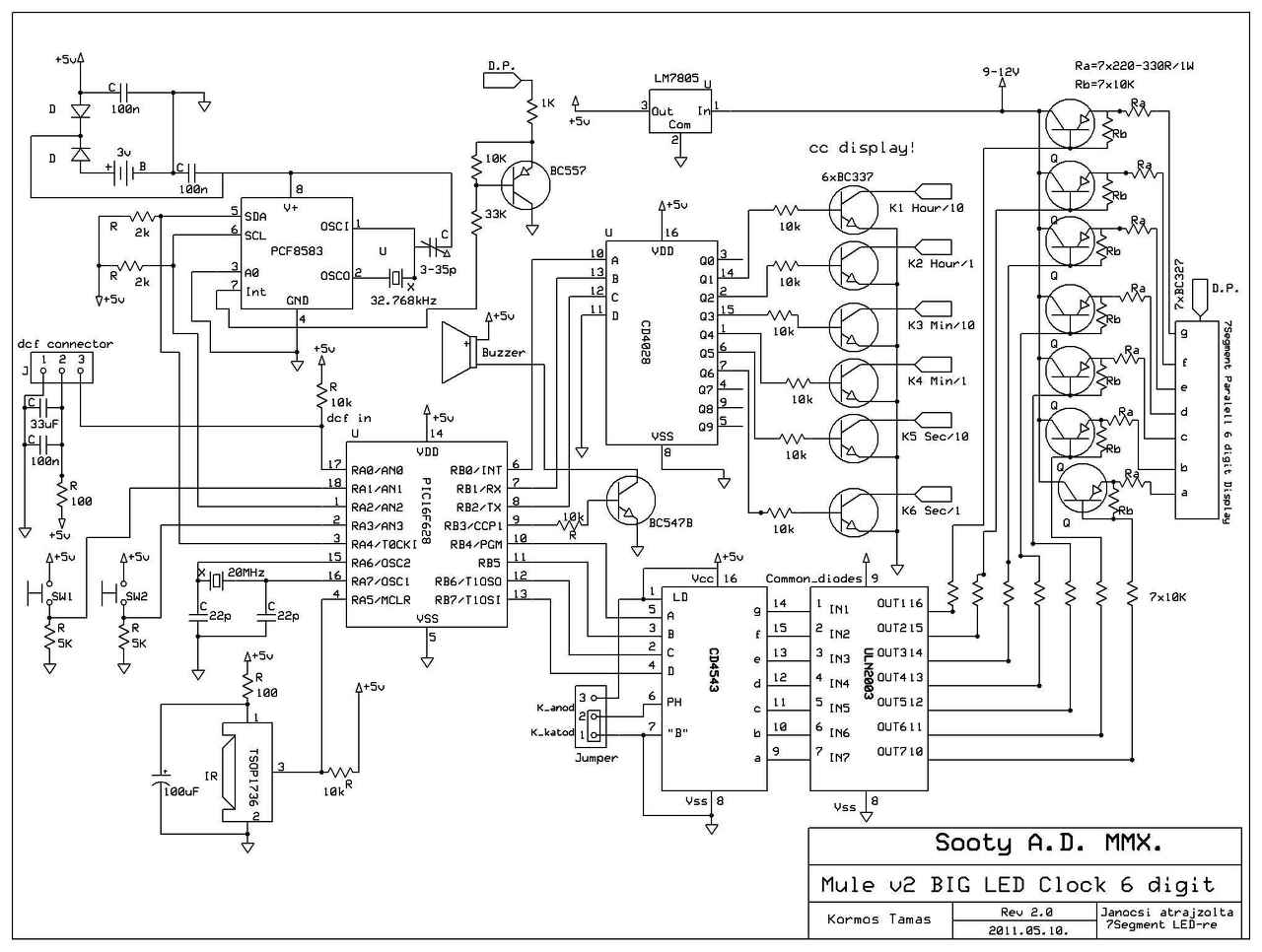

Ezek sooty mester rajzai, én egyedi átalakítást csináltam.
Mindkettő jó, attól függően válassz, hogy milyen kijelződ ( CC, CA ) van.
Sziasztok!
Bővebben: Link Ebbe az órába bele lehet tenni a "Z570M" cső helyett az IN 8-2, IN-8 vagy az IN-14-es csövet? Természetesen úgy gondoltam hogy az itt közzétett nyák rajz módosítása nélkül.
Írj rá Atoszra lehet hogy van másfajta csőhöz is terve , már többféle csőhöz és többféle kapcsoláshoz is gyártottam neki nyákot
A hozzászólás módosítva: Okt 6, 2015
A csövek lábkiosztása más. Igazából csak azt kell módosítani.
Sziasztok!
Egy kis segítségre lenne szükségem, megépítettem építem a mule fajta nixie-t. A nyák a cikk szerint kész, (z560m csövekkel)de csak most vettem észre hogy van ennek már sokkal újabb verziója is. Mielőtt elkezdeném a beültetést, gondoltam rákérdezek van e olyan alkatrész ami módosult, és mást ültessek e be? Illetve a pic-be újabb szoftver? Előre is köszönöm!!
Elvagyok magamban, szóval
Valaki találkozott már azzal a problémával hogy az óra pöccre megy, de nem érzékel távirányítót, ha megszakadok akkor sem. Vevő jó, kötöttem rá ledet, villogtatja ha bármilyen távirányítót használok. |
