Én azért szeretem ezt a pákát, mert Weller hegy van benne, belemegy.

Egy jó weller páka nem olcsó. De a páka az a wellernél kezdődik, a hegyük nagyon sokat kibír.

Van gázas pákám, az is weller... Az jó akkor, ha nincs áram a közelben, s forrasztani kell.

Szevasz! Szép lett, gratula. Látom, hogy irtad itt is megjártad a tükrözéssel. Melyik kapcsolást csináltad meg?

Szevasz!, köszi, itt van a kapcsolás.

Ha jól értem, akkor ez egy manuálisan vezérelt, alacsonyfrekvenciás PWM. Egyszerűbb lett volna megoldani egy dimmerrel, de bizonyára ezek az alkatrészek voltak otthon. A FAHRENHEIT 28020-hoz hasonlóan nem hőfokot, hanem teljesítményt lehet szabályozni vele.

Nemrég született a gondolat, hogy csinálok egy kis teljesítményű gitárkombót, a tavaly készített EL84PP túl soknak bizonyult szobagitározáshoz.
Egy hete a lomispiacon találtam egy kis csöves rádiót 1500 ft-ért, ez meg is oldotta az alapokat.
Amíg a dobozkáját rendbe raktam, vadásztam a hangra, amit szeretnék, ami kis keresgélés után meg is lett, a kapcsolási rajzával együtt.
A csöves egyenirányítás elmaradt, az eredeti szelénes egyenirányító gyenge volt, kapott 4 új diódát, több új alkatrész nem is nagyon ment bele.
A végcső a 6V6GT helyett az eredeti EL84 maradt (annak megfelelő értékű alkatrészekkel körülötte), az előfok a rajz szerinti.
A hangszóró az eredeti kis ovális hangszóró.
Nem vártam tőle nagy hangerőt (arra ott lenne a másik), inkább kisebb hangerőn is részletgazdag hangot (ezt nem tudja a másik, csak ha már nagyon hangos), amit meg is kaptam, de meglepetésemre nagyon hangos is tud lenni, és még akkor is kellemes hangja van, amit erről a pici hangszóróról nem gondoltam. (Ámbár az eredeti Fender Champ is csak 8"-os hangszóróval készült.)
Még egy hálózati kapcsoló kell a lyukba, nem találtam itthon megfelelőt.

Gratulálok hozzá. Szép újrahasznosítás. Bár gondolom Janóbácsi rádiót csinált volna belőle.

Aranyos lett! Grat!

Érdekes a dolog, de én inkább maradok a jó öreg 5000Ft-os kattogós welleremnél.

A be és kikapcsolási időt függetlenül szerettem volna kezelni.
Ezért lett így, de lehetett volna tirisztoros teljesítmény szabályozó is akár, de mivel minden (12V 20W-os trafóból van itthon kb 20 darab) volt, csak poti nem, ezért ez volt a legolcsóbb.

5000Ft-ért Wellert? Ha tudsz akkor jelezd, veszek is egyet!

A tirisztoros teljesítményszabályozóval sincs előbbre a dolog. Csak akkor jó, ha pákahegyben hőérzékelő, és ez alapján teljesítményszabályozás.

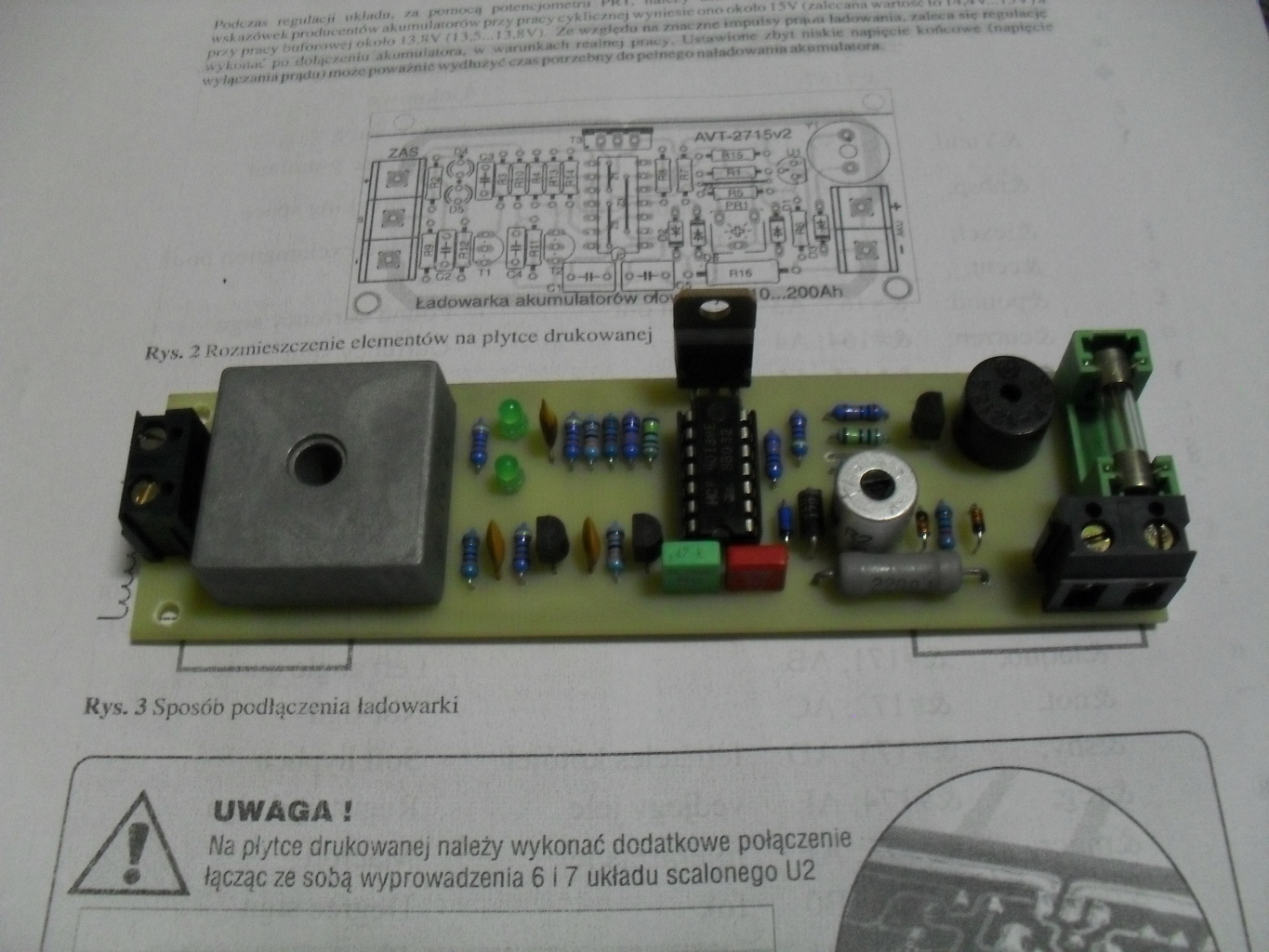

A délután eredménye, egy egyszerű autó akkumlátor töltő!

Akkor meg mindegy.
A hőszabályozó a kezemben van, ha forraszt az ember észreveszi, ha hideg, vagy ha meleg.
Munkahelyen 11 évig wellert használtam, az új munkahelyemen Fahreinheit van, az messze nem jó. (a hegye, az állomás...). A 80W-os weller max 30 sec, és elérte a forrasztási hőmérsékletet.

Szép munka.
Mit tud, kapcsolási rajt, s egyéb dokumentáció?

Bővebben: Link

Zolika, Sárgarigó, köszönöm.
Jó alap lett volna felújításhoz is, de ehhez is nagyszerű volt, és így a kihasználtsága is nagyobb.

Dehogy veszel.

Egyébként veszel egy ilyet és beleteszed a weller hegyet, és? Bővebben: Link

De, hogy a kérdésedre is válaszoljak, itt van 2 perc keresés után : Bővebben: Link

Ezért érdemes egy szót rátervezni , így a "gyártásnál " kizárod a hiba lehetőségét !

Nagyon tetszetős lett, a Tőled megszokott minőségben. Pont egy ilyen töltőt kell a barátomnak készítenem. Ha jól látom a nyákot át dolgoztad. Az eredeti Lengyel doksihoz nincs külön nyákterv, illetve ami van az részemről nehezen látható. Az nagy kérés lenne ha közzé tennéd a Te nyákodat?
Gondolom másokat is érdekelne. Előre is köszönöm!

Tessék itt van! Beültetés az eredeti alapján.

Köszönöm, a gépemből hiányzik valami program mert nem tudom megnyitni a lay formátumot.

Kösz ezt írja ki, már tíz perce: Please wait ... contacting download location!

Jó a link, nekem azonnal jön.

Valami nem gömbölyű nálam, lehet, hogy én.

Nekem is kb. 1 másodperc után megjelent a "Fájl mentése" felugró kisablak, tehát Nálad lesz a gond. Próbáld meg frissíteni az oldalt, vagy újra rákattintani a Zoli által beírt linkre.

Talán segíthet, a böngészöből törölni az előzményeket. De nem biztos, hogy itt a hiba.
Egyébként a Sprint Layout nyáktervezővel készült a nyák.

Hali
Nem a vírus irtód akadályozza meg?

Beírod, hogy Sprint Layout letöltése, és a 4-5. találat Vicsys oldala ott szépen le van írva, honnan töltsd le.
