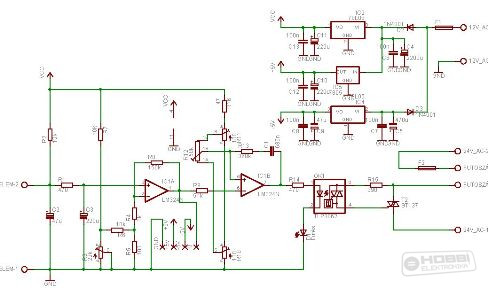

Forrasztóállomás kapcsolási rajza:

(Kattints a képre a nagyobb változathoz)

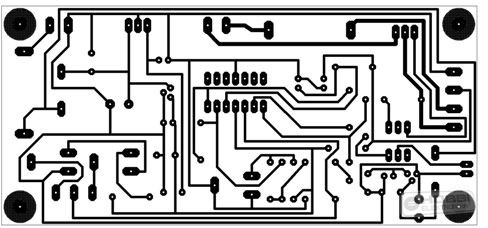

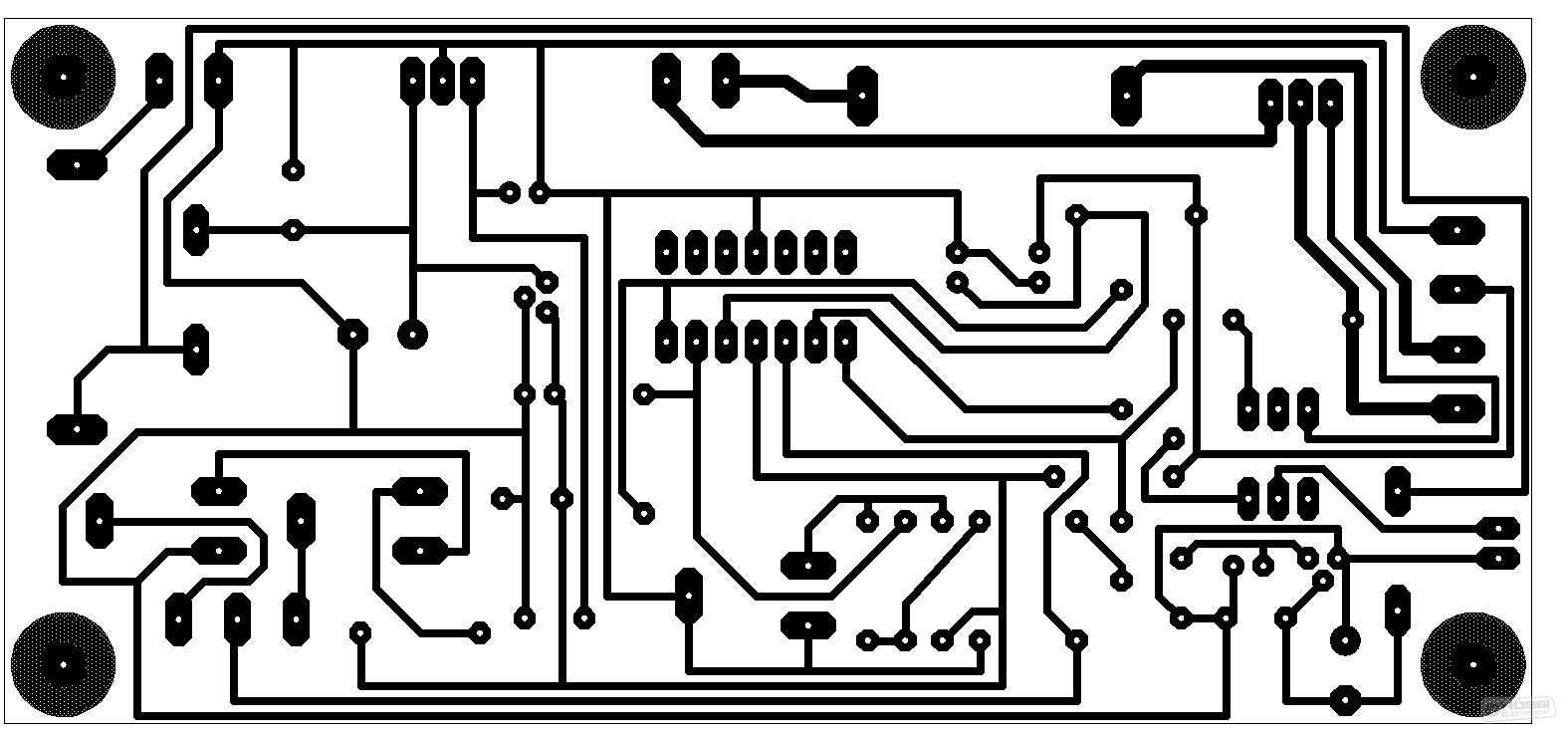

Forrasztóállomás NYÁK-terve (fólia oldal):

(Kattints a képre a nagyobb változathoz)

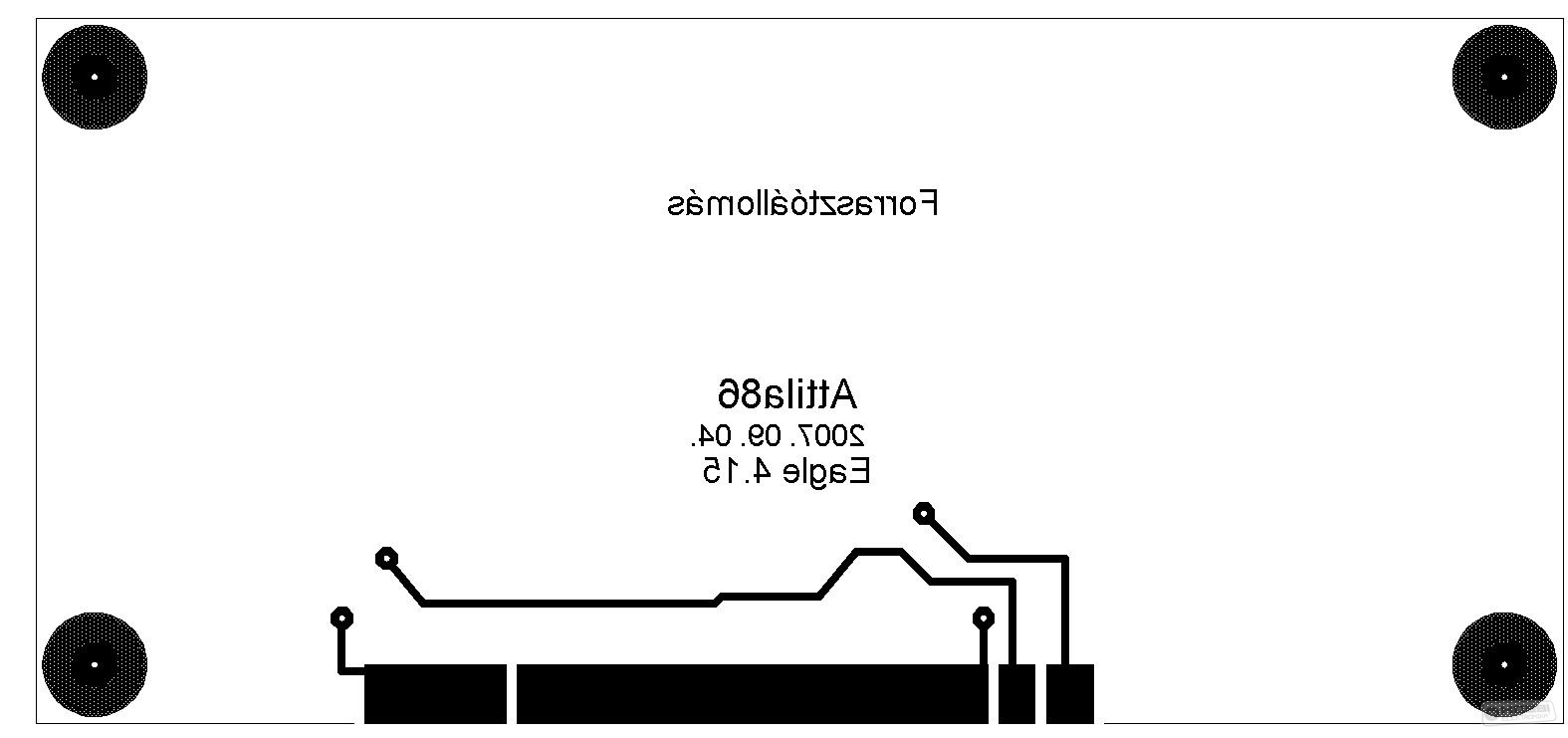

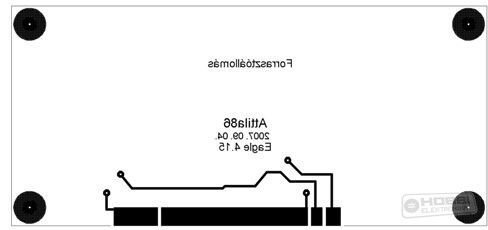

Forrasztóállomás NYÁK-terve (alkatrész oldal):

(Kattints a képre a nagyobb változathoz)

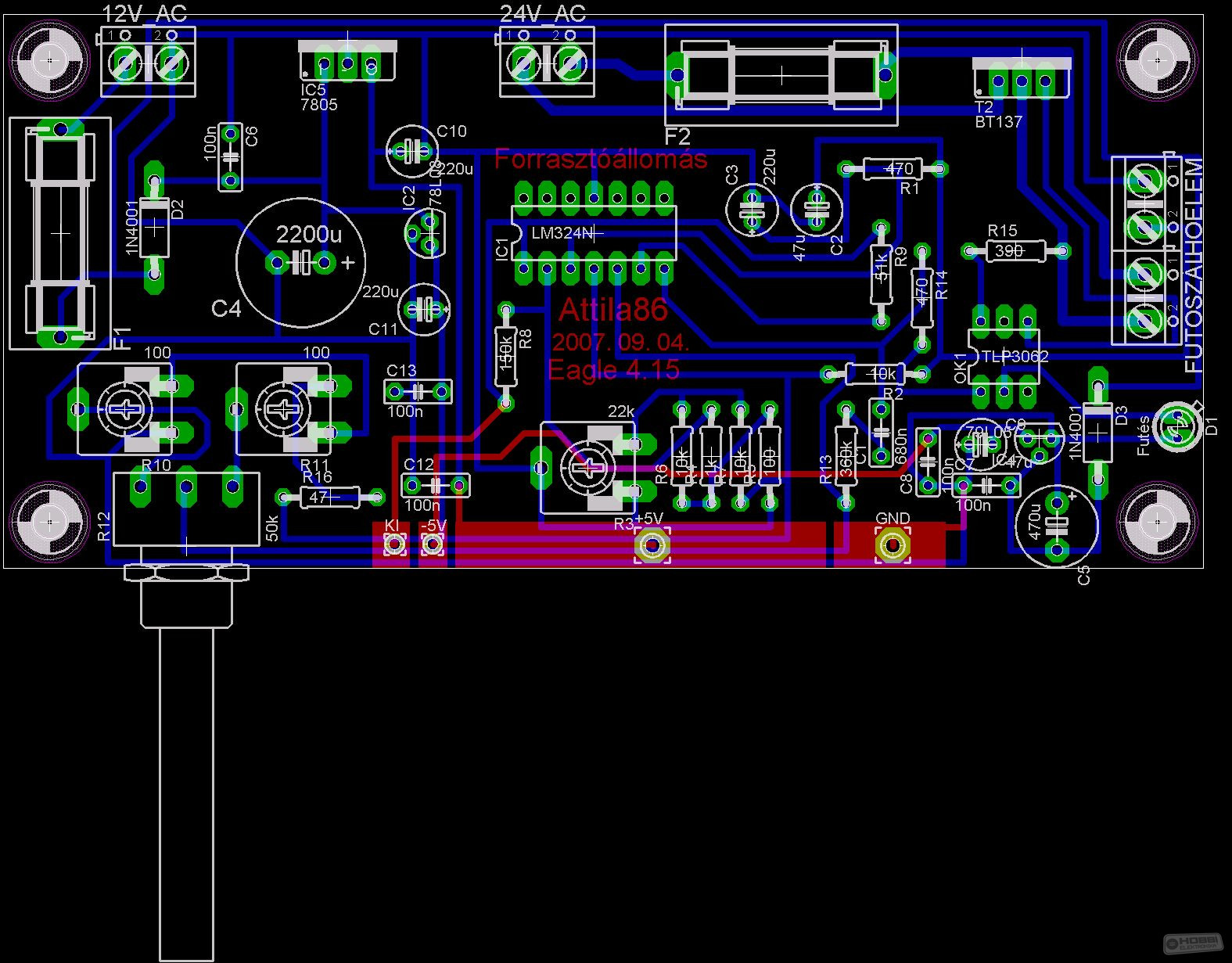

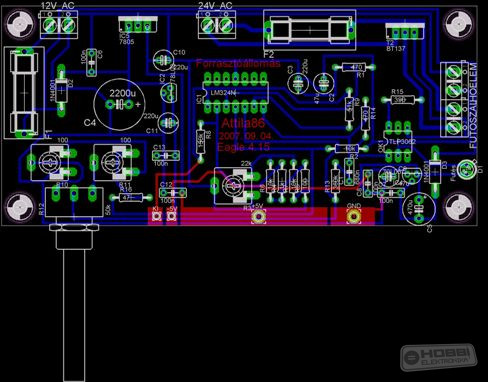

Forrasztóállomás beültetési rajza:

(Kattints a képre a nagyobb változathoz)
