Búék! Igen termisztor van benne, egyedi.
Itt a képlete:
Rt=R0x(1+0,00385x(T-T0)) ez átrendezve Rt=R0x(1+0,00385xT) = R0+R0x0,00385xT ,ez a képlet T-re rendezve:
T=(Rt-R0)/(R0x0,00385)x 0,080465
ahol:
0,00385 1/fokcelsius: hőmérsékleti tényező, platina szenzornál
T: hőmérséklet
Rt: szenzor ellenállása T hőmérsékleten
T0: 0 fokcelsius
R0: szenzor ellenállása 0 fokcelsius-on. (Weller termisztornál: 20,9 ohm.)
Áramgenerátorral áramot folyatsz át a termisztorán, majd méred rajta a feszültséget, ebből kiszámolható a szenzor ellenállása (U/I), majd a képletből kiszámolható a hőfoka.

B.Ú.É.K.
Köszönöm.

Szia boxtif! Olvasom, hogy 5000-ért van a régi TCP-s Wellerhez új 24/50-es fűtőbetéted. Tudnál nekem küldeni egyet? Most nem kellene, csak érdeklődöm, hogy a mágneses kapcsoló elemed van-e hozzá? Privibe írj.

Sziasztok!

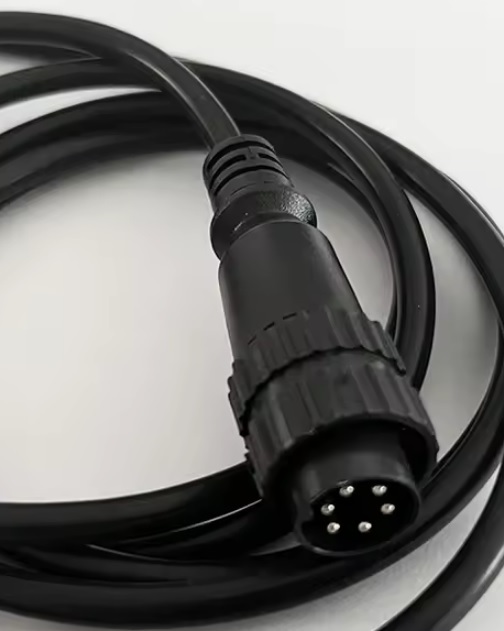

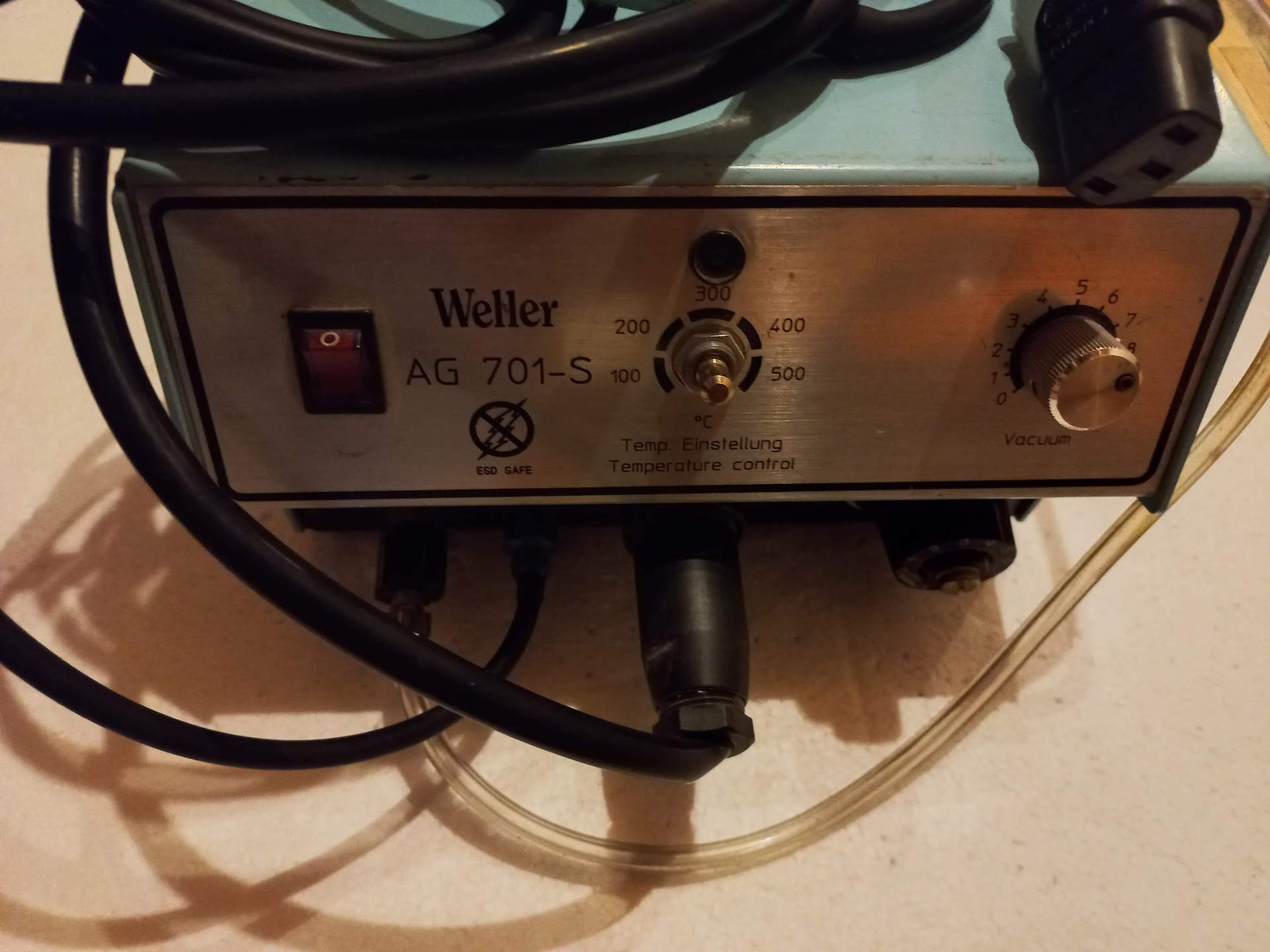

Valaki megtudná mondani a gyári Weller WTCP 51 3pólusú tuchel aljzatának a lábkiosztását? Sajnos már nem emlékszem, hogy így szemből nézve a bal vagy a jobboldali érintkező a földelés, egy házi készítésű forrasztóállomás tuchelébe utólag akarom bekötni a földet úgy, hogy a későbbiekben kompatibilis legyen a többi ESD-s kattogós gyári Wellerrel.

Köszi!

Kedves Fórumtársak! Van egy TCP 24V 50W kattogós Wellerem. Ezt mindig 9-es "vésőheggyel" használom 1.5-2,5mm2 vezetékek beforrasztására. Egyszer csak használat közben kihűlt. Gondoltam, biztos megszakadt a fűtőbetét. Szétszedtem, a fűtőbetét jó a kattogó nem működik. Levettem a plexi burkolatot, a kontakt elég jó állapotban van, viszont úgy tűnik, a mágnes elveszített a mágnesességéből. Ha kézzel rásegítek, akkor behúz, és úgy marad, de magától nem képes behúzni. Ebből biztos kattogó csere lesz, de olyan hihetetlen, hogy a mágnessel van baj. Odáig nem szedtem szét, hogy a mágnest is lássam, mert az irreverzibilis roncsolás, bár ha menthetetlen, nincs vesztenivaló, de úgy gondoltam, előbb itt kérdezek. Találkozott már valaki ilyen jelenséggel, és vajon mi lehet az oka? A folytonos magas hőmérséklettől csökkenne a mágnes ereje?

Hidegen figyeld meg, ha kiveszed/visszateszed a hegyet (másik heggyel is próbáld) akkor hogyan mozog. Lehet valahol szorulása van, esetleg a hegy belső vége korrodált...

Ezeken túl vagyok, és finoman mozgatva a rudazatot, nem úgy tűnik, hogy szorul. Én csakis arra gyanakszom, hogy a mágnes vesztett az erejéből.

Kiméred, hogy a páka külső, fém háza a tuchel melyik lábára kapcsolódik. Ez lesz a földelő (potenciálkiegyenlítő) pont. A másik kettő pedig a fűtés lesz.
A leírása szerint:
1. és 2. láb 24V AC
3. láb földelés (potenciálkiegyenlítő)

Szia!

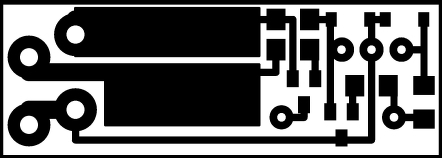

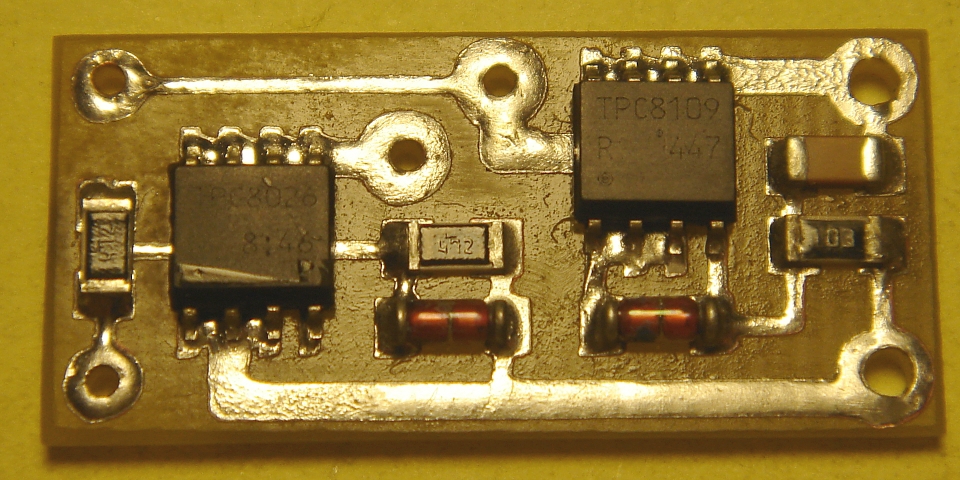

Szeretném én is elkérni ennek a pákaszabályzásnak a dokumentációját.
Innen az oldalról nem tudom lementeni a rajzokat.
Előre is köszönöm. Magánba is írok egy levelet neked.

Szia!
Egyszerü megméred a pákán.De szerintem a két szélső.

Elővettem ismét a "kattogót" ,és jelentem, már semmi mágnesesség nem maradt benne. A rudazat egyáltalán nem szorul, az érintkezők teljesen rendben vannak. Viszont egy pici korong mágnessel tudom ki-be kapcsolgatni. Hát nem bizarr? Kérdés: 1.Mitől mehetett el a mágnesessége? 2.Fel lehetne-e esetleg delejezni? Egyelőre nem vállalkoztam a szétszedésére, elég precízen össze vannak préselve a dolgok.

Nem tudom, de esetleg DC feszről működtetés (nincs benne tapasztalatom, de egy mágnes hő, ütögetés vagy ellenkező irányú mágneses tér segítségével gyengíthető... !) ?!

A DC az a kontaktusokat eszi nagyon.
Olyannal még nem találkoztam, ahol a mágnes szünt meg mágnesnek lenni.

Sajnos nem tudom kimérni, mert nincs ilyen forrasztóállomásom, csak a meglévőt szeretném átalakítani ilyenre, hogy az ESD-s gyári Weller pákákkal is kompatibilis legyen. Volt munkahelyemen voltak ilyenek, néhányat javítottam is, azért írtam, hogy nem emlékszem a bekötésére. Köszi, akkor ezek szerint csatlakozó aljzatot szemből nézve az állomáson (nem forrasztási oldalról) a jobb oldali a földelés? Sajnos a neten össze-vissza számozzák a tuchel bekötését.

Én sem, de olyannal sem, ahol a mágnes megszűnt ! A kontaktusok problémájával egyetértek, azt én is úgy gondolom, a másikról csak gondolkodtam !

Szia!

Nekem WECP van, annak a bekötése a képen. Azt viszont nem tudom, hogy kompatibilis-e a kettő.

Alex

Sajnos nem. Ennél WTCP 51-nél az egyik lábon van a GND, a másik kettőn a 24V AC. Csak azt nem tudom, hogy a gyári állomáson melyik melyik.

1: Az a 9-es hegy gyanús nekem, én nem hsználnám. Ha szerzel egy új kapcsoló egységet, 8-as hegynél ne használj nagyobbat.
2: Fel lehet mágnesezni, de nem otthoni kategória. Keress rá, hogyan készül a mágnes és látni fogod: brutális áramerősség, hőkezelés, miegymás.

Sajnos nincs olyan ábrám, rajzom, ahol a számozási sorrend fel lenne tüntetve. A leírásban sincs, csak az a felsorolás, amit írtam.

Szia!

Az én LR-21-es 50 wattos pákám bekötése ugyanaz, mint amit "alex0 " csatolt.

A Wellert mindig is durábelebb forrasztásra használtam 9-es széles vésőheggyel.Eddig ilyen probléma nem volt. Ha a magas hőfok károsítaná a mágnest, biztos nem gyártanának ilyet hozzá. Ha kiiktatnám a kapcsolót (egyébként simán megtenném), biztos hamarabb kiégne a fűtőbetét, mert a 9-es heggyel is ki szokott kapcsolni. Különösen akkor, ha rövid időre visszateszem a tartóba (mert ugye nem forrasztunk folyamatosan). Ha csökkenteném a feszültséget mondjuk 21-22V-ra,akkor a forrasztáskor a hőelvonás miatt nem biztosan volna benne akkora kraft. Lehet , hogy erre a célra sima 220V-os 70-100W-os pákát kellene használnom? De azok elég hosszúak, bunkók, nehezek, nem állnának annyira kézre...

Sziasztok! Kaptam egy Weller TCP 24V, 50W-os pákát találtam hozzá egy épített házi pákatrafót, de a páka kimeneten 29-30V-ot lehet mérni. Jó lesz-e ez a Weller pákának vagy károsíthatja a több feszültség? Létezik-e trimmer vagy poti amit ha a 30V útjába tennék akkor levinném a feszt 24-re? Köszi ha segítetek!!

Az elég soknak tűnik, csak kérdés, hogy üresjáratban mérted, vagy a pákával mgterhelve? Mert ha üresen ennyi, akkor meg kellene mérni pákával is, mert lehet, hogy leesik annyira, amennyire kell.

Létezik olyan poti, amit eléköthetnél, csak picit drágább és nagyobb, mint egy odavaló trafó

Szerintem jó az ahogy találtad.
