eagléban csináltam, de akkor itt a bmp változat.
és az inverter ic tápja egy 78l05 ön van.

Jó oda a 74HC08 a kapuk egyik bemenete a tápjára kötve, jelenként két inverter a 74HC04 -ből...

Csupán össze kell szorozni a hatásfokokat. Egy bolti trafónélküli hálózatratápláló inverter ~97%, trafós ~93%.
Egyszerű inverter, trafós ~93%. 1 motor ebben a méretben ~88%?. 0,93*0,88*0,88 = ~0,72%.
Ha a keletkező hőt hasznosítani tudod, pl. fűti a műhelyed, a te dolgod. De hogyan biztosítod, hogy túlhajtson, vagy ha lelassul, leváljon?

Nem akarom feltalálni a kanálban a mélyedést.
De olcsóbban és kevesebb elektronikával szeretném megoldani a feladatot.
Hálózatra táplálás. hogy kevesebb legyen a villany számla de ha a szolgáltató lekapcsolja a hálózatot ne tápláljak vissza.
Mivel nincs még szerződés az áramszolgáltatóval a fölös energia átvételéről a saját fogyasztás részbeni kiváltása a cél, lehetőleg este csúcsidőben.

Erre a célra forgó gépes inverter is alkalmas elméletben.

Nevezetesen: végy két 750 wattos asszinkron motort, kapcsold össze a forgórész tengelyét mechanikusan, az egyiket kösd a hálózatra a másikat hajtsd meg egy elektronikus inverterről úgy hogy az egész túlpörögjön a névleges szinkron fordulaton kicsivel. (De bármivel hajthatod ami a rendelkezésedre áll!)

A dolog model szinten működik!
Kérdés az hogyan alakul a hatékonyság egy tisztán elektromos egylépcsős inverter üzeméhez képest!

A veszteségek arányban vannak e a mechanikus rendszer egyszerűsége és megbízhatóságával szemben.
Ja és a mechanikus rendszer házilagosan is könnyen összehozható persze itt is van "némi" elektromos kivitelezés (inverter és erősáramú kapcsolók,relék stb. )amit meg kell oldani de ehhez nem szükségeltetnek mikroelektronikai mérnöki ismeretek.

Első olvasatra egy 1KW-os rendszer ára 100 000-200 000-res nagyságrenddel kisebb.
Erősen rajta vagyok hogy megépítem a télen egy 750-1000 wattos kivitelben.

Erről kérek véleményt és ötletet esetleg tapasztalatot tőletek.

Hello!
Kellene nekem egy kis ötlet-lökés. Szóval az alábbi hozzászólásbeli Lenovo L171-t mégsem dobtam ki.
http://www.hobbielektronika.hu/forum/topic_hsz_719453.html#719453

Mivel kapcs.rajzot nem sikerült kerítenem, (csak a 19 colos tesójáét ami L171-es néven futott, az meg eléggé eltér ettől még a TSU sem olyan benne, és egy Dell1907 hasonlít rá de az sem teljesen) így inkább szétszedtem egy másikat ami még működik és csereberéltem az alkatrészeket köztük.

Összefoglalom mire jutottam:
Hibajelenség: háttérvilágítás bekapcs. vagy felbontásváltás után 3 mp múlva kikapcsol.

Kijelző/csövek: OK
3pF, 12pF kondik az inverter körül: OK
9971GD Power MOSFET-ek: nem zárlatos, nem szakadt
smd tranzisztorok: OK
smd FET-ek: nem zárlatosak, nem szakadtak
OZ9936GN: passz

Vezérlő: TSU16AS-LF

Lehetőségeim: forrasztás (akár smd is), hőlégfújás, multiméteres mérés.

3 szálat látok az invertertől a vezérlőig. Kérnék ötleteket mit mérjek még?
--
Köszönettel
ThomasPe

2000 km lesz az út, több pihenővel, sokminden előfordulhat.
Hasonlóan gondolkodtam Én is. Ampereket, voltokat keresztmetszetet tudok számolni, de a befúvásos fűtést elvetettem, mert élő állatokat szállítok (választási tenyész mangalicákat) majd, nem biztos, hogy jót tesz nekik az állandó huzat. Ezért gondoltam az olajradiátorra, az inverter már régóta be van építve. Ha fáznak, közelebb bujnak hozzá. Azt hiszem viszek magammal pót generátort. Köszi a hozzászólásod!

Sziasztok.

Egy H-hidat követtel el, nem nagy durranás, de szerintem jó lett. Egy autó motoros antenna-motorjának a vezérlésére készítettem, a gyári elektronikát hivatott kiváltani. Az IC egy inverter, ami lehetővé teszi az egy bites vezérlést. Élvezet volt erre a nagyon régi nyákra dolgozni.
Képek csatolva.

Az a rész dodkiinak szólt.
DE igaz külön kellett volna.
Semmi ilyet nem tudok róla.
Akitől kaptam ő se tudja.
1 éve porosodott nála.
12v váltó megy bele ebből csinál stabil feszültséget. van rajta 5v , 8v stabilizátor is.
A gépbe soros port megy (ami 25- tűs)
a panelra 7 vezeték megy róla.
kb 6 vezeték közvetlenül belemegy egy 74ls05 be. (inverter)
Van még rajta 3db bc 557, zöld,piros, narancs led.
+ kondi, ellenállás. és pic nek egy 40 es, 18 as és 8 as foglalat.
Röviden ebből áll a panel. sajnos képet nem tudok felrakni róla.

Ismerősömtől kaptam egy gyári (utángyártott) égetőt.
Semmi típust nem tudok róla.Soros portra csatlakozik, van rajta egy ttl ic (ha jól emlékszek inverter) és az össze pic -hez van rajta foglalat.
És ehhez keresnék valami szoftvert amivel be tudom égetni az adott programot. Fórumokban próbáltam utána olvasni és amiket ott írtak le is töltöttem, de nem volt benne ez a pic típus.
Programot még nem szeretnék írni, egyenlőre csak az égetés sikerüljön.

Ez a kapcsolás megakadályozza, hogy az inverter bemenetére 230 V-nál magasabb feszültség kerüljön. A túl alacsony bemenő feszültség ellen viszont nem tesz semmit. Eléggé korlátozott a használhatósága, ehelyett akkor már inkább egy Step-up konverter+egy hasonló sönt szabályzó.
De ha túl bonyolult a múltkori kapcsolásom, rajzolok olyant, amibe még potméter se kell.

Hello!
"És nálam a "magas szinten" van vagy a "fel van húzva", annyira megfoghatatlan fogalom. Pár szóban valaki mondja meg emberi nyelven."

Egy logikai áramkör bemenete, csak határozott logikai szinteket kaphat. Tehát a bemenet vagy L vagy H szintű lehet. Ez köznyelvben lehet "alacsony szint" vagy "magas szint". Az alacsony szint, a negatív tápfeszültséget jelenti (GND). A magas szint, a tápfeszültséget (+5V).
(Természetesen a bemeneti jelnek, vannak toleranciái. pld. 0..0,8V-ig "L" szintnek, 2,4V..5V-ig "H" szintnek veszi.)
De a köztes feszültség tartományban a bemenet nem tartózkodhat, mert ez határozatlan állapotot jelentene. Ez, a tiltott sáv (itt 0,8..2,4V)
Ha az IC bemenete és a GND közé egy kapcsolót kötsz, akkor bekapcsolt állapotban határozott "L" szintet ad. De kikapcsolt állapotban a bemenet "szakadtan marad". Avagy lebeg a levegőben, és így olyan állapotot vesz fel, amilyent akar. A CMOS bemenete több GOHM is lehet, bármely zavarjelet, vagy statikus töltést összeszedhet.

Ezért egyszerűen egy ellenállást kötünk a bemenet és a +5V közé. Így ha a kapcsoló bekapcsolt állapotban van, akkor "L" szint lesz. Ha pedig kikapcsolt állapotban van, akkor a bement az ellenálláson keresztül +5V-ot, azaz logikai "H" szintet juttat a bemenetre. Megszűnik a határozatlan állapot.
Ezt az ellenállást hívjuk felhúzó ellenállásnak.

A PIC Bportáján, viszont van egy belső áramgenerátor, ami felhúzza a bemenetet, ha ezt a funkciót aktiváltuk és a porta zen bitje bemenetként van deklarálva. Így nincs szükség külső ellenállásra. (Ez csak egy belső Fet tranyó bekapcsolását jelenti, ami a bemenet és a táp között helyezkedik el. A Fet csatorna-ellenállása pótolja a felhúzó ellenállást.)

Az invertálás, vagy negálás, egy logikai művelet. Ha "X" változót negálunk, akkor Y=Xnegált.
(A negálást, egy felülvonással szokásos jelölni. Áramköröknél egy bemeneten, vagy kimeneten ezt a műveletet egy kör jelenti.)
Tehát, ha egy bemenet logikai "L" szinten van, akkor az inverter kimenete logikai "H" szintű. Ha a bemenet logikai "H" szinten van, a kimenet logikai "L" szintű.
Két egymás követő negálással, visszanyerjük az eredeti állapotot. Tehát X negáltjának negáltja, egyenlő X-el.
Remélem, így már érthető..
üdv! proli007

Nézd meg,hogy az oldalán nincs-e valamilyen írás.
a Thomsonnál nem ritka hogy az eszköz oldalán van a típusjelzés.Egyébként mi az inverter típusa,és ki a gyártója?

Üdvözlök mindenkit!

Adott 2 db Omron omron cimr-j7azb0p7 típusú inverter. Sajnos nem tudom úgy beállítani őket, hogy a motor nagy indítónyomatékkal induljanak, ill. forgás közben is megtarcsa a nyomatékot. Indítás közben és forgás közben is simán lelehet fogni a motort. Már nagyon sok beállítási lehetőséggel próbálkoztam, sokat segítettek a fórumon is, de nem sokra jutottam. Létezik, hogy semmi hibakijelzés ellenére nem jók a frekiváltók?

Lakókocsiban 12 voltról szoktak világítani. Ahhoz nem kell inverter. Ha valaki cifrázni akarja, 12 V-ról működő energiatakarékos lámpát vesz.
inverterről TV-Notebook mehet, akár hosszabbítóról is, de mindkettőt lehet kapni 12 V-os változatban, illetve megfelelő tápot hozzá.
Az már viszont külön mazochizmus kategória, ha valaki a drágán megtermelt árammal akar bojlert fűteni.

Uj vagyok a forumon. Lenne egy eleg bonyolult problemam. Egy Acer Aspire 5720-ast probaltam megjavitani. A winxp telepitesnel "unexpected error (32769) occured at line 5218 in dL\xpsp\base\boot\setup\setup.c." hibat adja. A BIOS a legfrissebb, a hdd jo, mert ki volt probalva mashol, a cd kit jo, a RAM-ok jok. Valamilyen forumon olvastam, hogy valami disk recognition hiba. Ezert szellyelszedtem es mivel ugy hittem a forrasztasok nem perfektek az ene chip-en ujraforrasztottam oket. A problema nem tunt el, de viszont lett egy ujjabb. Nem megyen csak kulso monitorral. A jel ott van a sajat kepernyon, csak nincs megvilagitas. Tehat a 2 kerdesem a kovetkezo: 1. a telepitesnel ismeri-e valaki a hibat? 2. Ha kulso monitorrol megy es a sajaton van jel, de nincs megvilagitas az biztosan inverter gond? Ha nem akkor mi lehet meg?
Elore koszonom!

Hogy pontosan mit ír elő, azt nem tudom, de 8 mm kúszóutat kell tartani. Ez azt jelenti, hogyha pl zománchuzalból van tekerve a primer és a szekunder is, akkor mindkettőt 4 mm-rel beljebb kell elkezdeni tekerni a csévetest szélétől. A szigetelésnek ( a primer és a szekunder között ) viszont a csévetest egyik szélétől a másikig kell érnie. Így valósul meg, hogy ha át akar ütni, akkor először az egyik tekercs szintjén kell 4 mm-t megtennie az áthúzásnak, aztán jön a szigetelés és annak a felületén újabb 4 mm-t kell megtennie. Így jön ki a 8 mm. Ha pl hegesztőinverter trafója és a szekunder úgy van megcsinálva, hogy a zománchuzal körbe van tekerve valami szigeteléssel, ami kibírja a 4 kV-ot, akkor természetesen nem kell ekkora kúszóút. Akkor már csak annyi a lényeg, hogy a primer tekercselés és a föld között ( fémház ) legyen 4 mm kúszóút.
És ezen az sem változtat, hogy esetleg az egész trafó ki van öntve gyantával, a MEEI szétszedi, aztán ha nincs meg a kúszóút, nem kap engedélyt. Legalábbis régen így volt.
Az a baj, hogy egy kapcsitáp bemenete rajta van a hálózat fázisán. A hálózati másik pontja meg ugye a föld...

Elriasztó példaként többször találkoztam ezzel a trafóképpel,de 40 azaz negyven évvel ezelőtt tudjátok mekkor nagy szám volt ez?mole és hasonlókoru öregebb szakik tudnának kiselőadást tartani-én is-mikor a villanyóratok is égett mert átvolt hidalva mimeg bent hegesztettünk-hatalmas fejlődés volt,van ezen a vonalon is! az inverter si a KOKOM listán volt!!!

Számolgassunk:
100W a szivattyú. Veszteségeket nem számolva ez ~8A.
Nálad van összesen 880Ah akku kapacitás.
Így a feltöltött akkukról ~110 órát tudna menni.
Ha a hűtőt is beleszámolom, akkor a fogyasztás 230W (ha a hűtő folymatosan megy).
Ez ~20A. Ezt ~44 órán keresztül tudja az akksi táplálni.
Én a pontosan nem számítható veszteségek miatt a kapott értékeket felezni szoktam, így csak kellemes meglepetés érhet.
Így 22 órán keresztül tud működni a két fogyasztó.

Nálam ilyen megoldás működik 3 éve a nyaralóban:
PB gázos hűtőt használok.
Az áramellátás nálam úgy néz ki, hogy a házban 230-as hálózat (világítás + dugaljak) van kiépítve.
Van összesen ~200Ah akku kapacitás (9 darab 12V-os akksi párhuzamosan kötve).
Ezeket folyamatosan (ha süt a nap) tölti egy napalem a hozzávaló töltésvezérlőn keresztül.
Az akksikról jár egy 300W-os inverter. (MM-ben vett ~10KHUF, lassan ventit kell benne cserélni.)
A világítást, 230V-os kompakt fénycsövekkel oldottam meg.
A dugaljakról működik még néhány 230-as cucc is. (mobil töltők, kisképernyős TV(75W), kávédaráló, notebook, ...)
Ezen kívül van még egy benzines aggregátor és egy 230-as automata akku töltő is ~20A max. töltőárammal.
Ezek úgy vannak bekötve, hogy egy 230-as relé meghúz, ha jön az aggregátorról fesz,
és akkor a ház 230-as bemenetére az inverter helyett az aggregátor kimemetét kapcsolja,
valamint az akksikra kapcsolja a töltőt is.
Ha leáll az aggregátor, akkor visszakapcsolja a házra az invertert.
Az átkapcsolás kb. 1 másodperc alatt lezajlik, de nem szünetmentes.
Átkapcsoláskor "döccen" egyet a hálózat, de ez még elviselhető.
Ja és a kútban van egy 12V-os búvárszivattyú is,
de ez nem közvetlenül az akksikról jár, hanem egy 230/12-es kapcsolóüzemű tápról,
mert így kisebb a vezetékeken keletkező veszteség.

Oksa, még1x nagyon köszönöm, hogy segitettél!
Amugy egy kinai gagyi kis inverter, és van benne egy furcsaság méghozzá az, hogy ahol ez a 2 fet kiment ott van melletük még 2 fet, de levannak végva a lábai(2 szélső) csak a középső van beforasztva, gondolom ez csak azért van igy, mert a bordához igy tudták oda szoritani a feteket, de lehet ha a másik kettő belenne kötve nöne a teljesitménye? Sajna még nagyon kezdő vagyok e téren...

Lomex? (gondolom egy webáruház)
No, mindjárt rákeresek, no de még is melyik lenne a legjobb bele? (amugy 12v to 230 az inverter, és ha a ferdeszemüek nem hazudnak, akkor 350 wattos...
Ez a 2 fet ami kiment, ahogy néztem a 12volt bemeneten szuperál valamit...

Ha az árakat nem vesszük figyelembe akkor amit belinkeltem az előbb az lenne a legmegfelelőbb.
Tegyük fel hogy az oszlop megvan.
A lapátokat is meg lehet oldani.
Megvesszük a motort is. Még mindíg kell egy jó inverter és hozzá akkupakk.
Mondjuk a motor 250.000Ft
Az inverter Legyen egy 100.000-res tétel.
Az akkupak meg 150.000
Fél milla +még egy kicsi az oszlop meg a lapátok meg a vezeték.
Legyen 600.000Ft
Ha termet rendesen akkor nem fizetsz több villanyszámlát.
Mondjuk havi 10.000 a számla.
600.000/10.000/12=5év
5 év alatt megtérül.
Megérné-e befektetni?
Ha az árakat nem vesszük figyelembe persze.

sajnos nincs 1k ellenállásom, és itt érden nemis találtam még olyan boltot ahjol tudnék venni.

a bl szabályozza hogy feketeképernyő legyen, avagy a fény erősségét., ha bekötöm a 12V és aaz 5V meg a gnd-ket, akkor a monitor agya(nem az inverter+táp egység) az a bl tüskékre ad vissza 2,85V -ot ha a led sárga, 2,82-t ha a led zöld(és az lcd panel bekapcsol) és 2,87 ha a monitor ki van kapcsolva. az inverteren lévő bl tüskéken meg más értékek jönnek. ide vagy tényleg 5V kell, vagy más nem lehet szerintem. 1K ellenállás helyett mit tudok még megpróbálni?

(ja és a biztosítékot sehol sem találtam semmi kiszedhetőt vagy mozdíthatót)
ha a csöveket visszadugom ugyanaz mint csövek nélkül. innen jött hogy az inverter az fatal error

Hello!
A legjobb, ha lépésenként vizsgálod az áramkört.
- A C1 kondival párhuzamosan kötsz egy kapcsolót. Amikor a megfelelő lépésben áll a számláló, (#x) akkor bekapcsolod a kapcsolót, és nyugodtan mérheted a feszültségeket.
- Tehát először a #1..#6 lépések között, mindig megállítod az U1a ütemadót, és megméred egyenként, hogy a pld. #1 ütem feszültsége a 4017 3-as lábán megjelenik-e, és értéke jó-e. Majd ellenőrzöd a hozzá tartozó diódák anódját, katódján, hogy ott is meg van-e a szint. Természetesen megnézed, a többi #x pontot is, hogy nem kötöttél-e el valamit, vagy nincs-e zárlat valamelyik #x kimenet között.

A gyalogos-zöld villogó, a következő képen működik:
- A #3 ütemnél, a Q2 (4-es láb) kimeneten magas szint jelenik meg.
- Hatására, R7-en keresztül, a feszültség az ULN 6-os bemenetére jut. Így a zöld lámpa bekapcsol.
- De az U1b 6-os lába engedélyezi, a villogó ütemjel képzését. Amikor az U1b 4-es kimenete alacsony szintű, akkor a D9 lehúzza az R7-ről érkező feszültséget. Ilyenkor a lámpa sötétre vált. Mivel ez ütemesen zajlik le, a lámpa villogni fog.
- Amikor a #3 ütem megszűnik, (alacsony lesz a szint) az U1b 6-os bemenete alacsony szintet kap. A kapu kimenete erre magas szintre vált, és R6-on keresztül a C3 töltve lesz (és marad is).
- Az R7 nem szolgáltat jelet az ULM részére, az U1b 4-es kimenete, meg a dióda miatt, nem tud kikerülni az ULM-re. így a lámpa sötéten marad.
- Tehát a #3-as ütemben, az U1b kimenetnek billegnie kell. Természetesen ez a zöld lámpán, csak akkor látszik, ha az U1b ütemjele gyorsabb, mint maga a #3 idő.
- Azt látni kell, hogy az ULM 14-es és 13-as lába össze van kötve. ez egy huzalozott VAGY kapcsolat. Tehát, akár az IC 5-ös, akér a 6-os lábára magas szint érkezik, a zöld lámpa égni fog.

A villogó sárga:
- Normál helyzetben amikor a 4017 számláló a #8 kimenethez ér, az R5 és R4-en keresztül a számláló RESET jelet kap. Azaz nullára törlődik, és kezdődik elölről a #1-es ütem. A #8-as ütem, ilyenkor olyan rövid, hogy ez nem is vehető észre.
- Ha a K2 kapcsoló be van kapcsolva, akkor hiába lesz magas szintű a #8, az R5-ön keresztül ez nem jut el, a Reset bemenetre. Tehát a számláló nem törlődik.
De ez az üzemállapot, csak mindig a #7 ütem után jön létre! Ez azért szép, mert hiába kapcsolod sárgára a jelzést, az mindig a gyalogos Piros, és az autós Sáraga ideje után vált villogó sárgára.
Ha pedig kikapcsolod a K2 kapcsolót, a számláló törlődik, és mindig a #1-es ciklussal (gyalogos és autós is Piros) ciklussal kezdődik..
- De mivel a #8 ütem nem tölti a C1 kondenzátort, ez az ütem állandósul a számlálóban.
- Maga a villogó sárga hasonlóan működik, mint a villogó zöld, hiszen a #8 ütemben az U1c ütemadó felszabadul, és U1d kimenete a D17-en keresztül villogtatja a sárga lámpát, miközben az összes többi lámpa nem kap vezérlést. (U1d inverter azért van, mer amikor a #8 ütem szintje alacsony, U1c kimenete magas szintű lenne, és bekapcsolná a sárga lámpát. Holott ilyenkor az nem vezérelhet.)
üdv! proli007

A PC-s "neonokban" nem neon cső van hanem CCFL ami másképp működik. Eleve csak két kivezetése van. Nagyfeszültségü(5-600V-os) gyujtást igényel. Ha szerencséd van a PC-s inverter begyujtja a neon csövedet, de akár a halálát is okozhatja. Ha mindenképpen azt a csövet akarod használni a kapcsolások között van hozzá egy inverteres kapcsolás leirással.Topi kapcsolása

Amit te mutatsz a linkben,az egy klasszikus villanyora(népiesen kifejezve)ez csak 220-230 Volt,per 50Hertzre lett épitve.Ezt csak inverter után lehet használni,a rendszeredböl kilépő fogyasztás mérésére.A lejövö,megtermelt energia mérésére,amit egyenáram formájában tudsz lehozni a generátorrol,vagy napelemekröl,csak közvetve,egy egyenáramu traduktor(átalakitó)segitségével mérhetsz.Ez az átalakitó fogja a lejövö ampert,mérhetö,a lejövö amper fügvényében változó,frekvenciáju jellé alakitani.Ezt a jelet már megfelelő eszközzel,a feszültség fügvényében,simán lehet kontorizálni.

Bocs, az előbbiből kimaradt két inverter. Így már működik.

Ahogy nézem abból a trafóból te nem nagyon fogsz a 230V-os oldalon 1A-t kiszedni... Látszatra ez valami dugasztáp volt. Ez az írásod alapján 12V/400mA-t tudott. Ha visszaszámolod akkor max. 21 mA fog kijönni a 230V-os oldalon. Másrészről az alapvető inverterek középmegcsapolásos trafókat alkalmaznak. Ez pedig nem olyan. Tudom, hogy ez nem valami építő jellegű hozzászólás, de te az alapokkal sem vagy tisztában... Így pedig elég veszélyes lesz a primer oldalon állni, ha érted miről beszélek :no: Egyébként pedig Google: inverter

Sziasztok. Nem vagyok oda azért, amikor a hóhért akasszák, de szükségem lenne egy kis segítségre. Igaz monitor, nem TV ügyben, bár ma már sok monitor TV-nek is használható. Ha valamelyik kollégának lenne egy elfekvő törött LCD-s Fujitsu-Siemens monitora, kellene belőle az inverter trafo. Minden létező beszerzési forrást kimerítettem, helyettesítőt sem találtam, ez a topic maradt az utolsó.

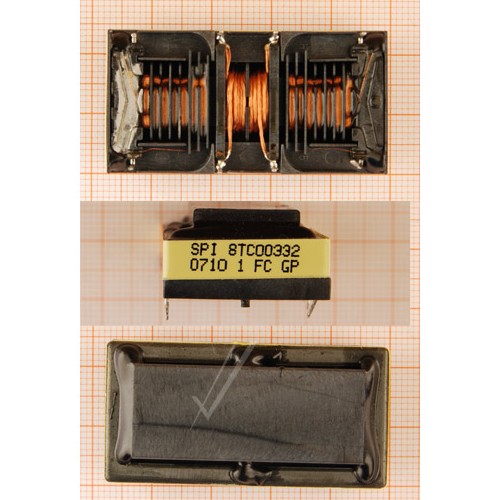

A trafó : SP1 8TC00332 Teszek egy képet is róla. Fery
// Bocsi az OFF-ért, de tényleg sehol nem tudok szerezni//
Elnézést, kérném a moderátorokat, hogy az első képet szedjék le, véletlenül ment fel fordítva. Fery

Olvasd végig még egyszer amit írtam. Azt írtam,hogy a "kék"-en belül( te nevezted korábban így az inverteredet) ne legyen a szekunder áramkör összekötve az inverter testelésével,ha úgy tetszik,a fémburkolatával.
Az inverteren kívül bármelyik kivezetés kapcsolatba kerülhet a földpotenciállal,abból nem lesz baj.
A satu,vagy a vasasztal is lehet földelt, ha az inverter dobozán belül a szekunder áramkör földfüggetlen, semmiféle baj nem lehet. Kérlek,ne vedd sértésnek,de ha ennyire nem ismered az érintésvédelem mibenlétét akkor meredek dolog egy olyan készüléket készíteni,amelynek a biztonságos működéséhez elengedhetetlen az építés során az érintésvédelmi előírások betartása. Lehet,hogy nem kellett volna megemlítenem a korábbi hozzászólásomban az EPH kifejezést vagy a hatásos érintésvédelmet,mert -úgy érzem- csak összezavartalak vele.
Röviden és tömören: ha a dobozon belül az inverter szekunder köre földfüggetlen,akkor nyugodtan hegeszthetsz vele a satun,vagy a vasasztalon ha a satu vagy a vasasztal földelve van akkor is, ha nincs földelve akkor is. :yes:

A logikai analizátorral (PK2) ez a dolog pont jól kielemezhető lenne, mármint hogy mikerül valójában a LED-re a meghajtáson keresztül.

A másik viszont, hogy azt illik tudni a TSOP-féle IR vevőkről, hogy arra vannak kitalálva, hogy a "burst"-ökben jövő vivőfrekvenciát (jelen esetben a 38kHz-et) dekódolják impulzusokra. Az IR adók ezen impulzusok hosszával és a közöttük lévő szünetek hosszával kódolják az információt. Mivel alapvetően impulzusok átvitelére van a rendszer kialakítva, nem nagyon "szereti", ha egy bizonyos időtartamnál hosszabb, folyamatos vivőt érzékel, azaz megvan az adatlapban a minimum és maximum impulzushossz (burst hossza), valamint az impulzusok közti minimum szünet ideje is adva.

A soros kommunikáció sajnos nem ilyen adatátvitelre van kihegyezve, itt simán kialakulhat (mondjuk egy FF byte kiküldésekor), hogy 8 bitnyi időre folyamatos 38kHz-et fog látni az IR vevő, ami már valószínűleg minden katalógusadaton kívül fog esni, így nem lehetsz benne biztos, hogy a kimenet hogyan fogja tükrözni az adóoldal állapotát. Soros kommunikációnál éppen ezért talán nem le, hanem felfelé kellene menni a bitsebességgel, méghozzá célszerűen úgy kb. a vivő tizede-huszada környékére. Talán 38kHz-nél 2400bps elég jó kompromisszum lehet. A legjobb az lenne, ha az adóoldali soros port inaktív állapotában az IR LED sötét maradna, tehát elképzelhető, hogy kell a TX lábra egy inverter (ha jól emlékszem, jelszünet esetén magas a TX), ha a magas szint kapuzza a vivőt. A vevőoldalon ilyenkor nem kell az inverter, mert a TSOP kimenete akkor lesz alacsony, amikor "látja" a vivőt, azaz ha a TX alacsony szintjénél adsz az IR LED-del vivőt, akkor a vételi oldal polaritáshelyes lesz.
