Időzítők építése 555-el
Szerző: Lucifer, idő: Dec 18, 2007, Olvasva: 70596
Lapozás: OK   2 / 6

Igen elterjedt IC. Ezer féle gyártó állítja elő, ezer féle kódnéven.

Ha 8 lábú IC-vel találkozol, és van rajta olyan, hogy 555, akkor az nagy valószínűséggel az a bizonyos híres, neves 555-ös időzítő.

A legismertebb névvariánsok:

  • NE555
  • SA555
  • LM555
  • uA555
  • ....

Van DIP8, meg SO8 tokban.

Segítségével különböző időzítési feladatokat lehet ellátni.

Itt kell leszögeznem, hogy nagyon pontos időzítési feladatokra nem alkalmas, mivel az alkatrészek igencsak környezetfüggőek!

Az időzítések ellenállásoktól, kondik kapacitásától függenek. Ezek pedig idővel, hőmérséklettel szeretnek elmászkálni (mármint az értékeik).

Tehát ne akarj atomórát építeni 555-tel! Viszont emberi léptékkel felfogható időzítési feladatokra kiváló. Gondolok itt arra, ha pl. másodpercenként felvillanó LED-et szeretnél valahová. Vagy mondjuk félóránként át kell szellőztetni a szobát.
Másik hátulütője, hogy vannak bizonyos korlátozások az időzítésekre. Ezekre majd az időzítési módoknál külön kitérek.

Vannak CMOS kivitelű típusai. Ezek jóval kevesebbet fogyasztanak, de vigyázni kell velük, mert könnyű sztatikusan kinyírni őket.

Lábakat nem tapizni műszálas pulcsiban, mindig alufóliába burkolni őket!

(Zárójelesen: létezik nagytestvére, ez az NE/LM/SA556-os. Ez gyk. kettő darab 555, egy tokban.)

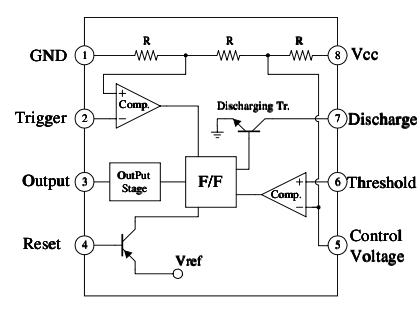

Nézzük hát az IC felépítését!

1. láb: GND, azaz a föld.
2. láb: Trigger
3. láb: Output: kimenet, itt fog megjelenni a várva várt jeled egy idő után. A lábat a GND-re kell húzni egy 2 MegaOhm és 10 KiloOhm közötti ellenállással!
4. láb: Reset. Monostabil módban csak egy jelet ad a cucc. Ha ezt a lábat a földre húzod akkor ad mégegyet. Alapból tehát a tápra kösd!
5. láb: Conrol voltage
6. láb: Treshold
7. láb: Discharge
8. láb: VCC: Tápfesz. Típusfüggő. Az NE555 esetében (Fairchild féle) ez max. 16 Volt lehet!

A kihagyott magyarázatú lábak leírását megtalálod az adatlapban!
Szvsz. az olvasók nagy részét úgysem érdekli. Akit meg érdekel, az megkeresi.

A cikk még nem ért véget, lapozz!
