Sikerült megbírkózni vele. Az lehetett a baj, hogy félig régebbi driverből másoltam a kódot és valami miatt hiányozhatott vagy összeférhetetlen volt a TIM3 órajel beállítása.
Frissítettem a teljes hal.msp.c-t akkor jó lett a TIM3 de a töbi megállt. Utána frissítenem kellett a main.c ben a többi timerre is a beállításokat. Köszönöm azért a segítséget.

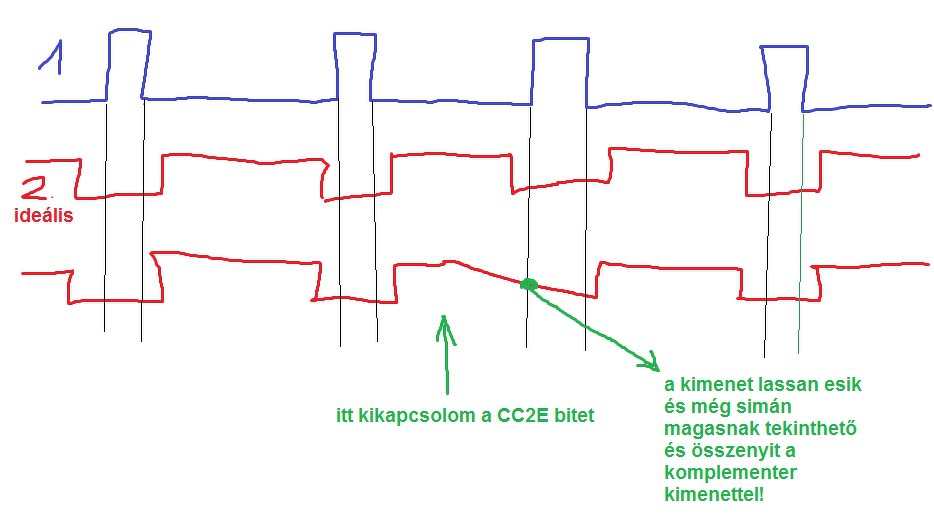

Arról tudtok valamit hogy ha egy PWM perióduson belül kapcsolgatom a TIM3->CCER regiszter kimeneti vezérlő bitjeit akkor miért van az hogy nem lekapcsolja hanem lassan kezd esni a kimenet feszültsége.
Akartam szkóp ábrát helyette rajzo inkább lerajzoltam mi a helyzet. Azt gondolná az ember hogy ha kikapcsolom a CCxE bitet bármely kapunál akkor a kimenet azonnal alacsonyba vált de ehelyett olyan mintha egy kondenzátor kisülne a kimeneten csak lineárisan. Emiatt elég nagy galibák lehetnek pl komplementer módban használom és simán összenyitnak a kimenetek. Kicsit dilemmában vagyok hogy egyáltalán szabad e CCxE biteket használnom emiatt üzem közben.
Ezek a demo boardok mennyire bírják kültéren a magyar időjárást? Nyilván esővédett helyen lenne, de a hőingadozást kibírják évekig?
Erre a kérdésre nehéz válaszolni, de egy biztos. Áramkört kültérre eképp:
- Ne érje közvetlen napfény - Lakkozd le vastagon a panelt - Vigyázz a hőtágulásra - Kerámia kondik kapacitása változik lakkozás után - Dobozold be - Mindig legyen melegebb a dobozban mint a környezet (menjen 0-24), hogy ne csapódjon le a pára - Miniatűr csatlakozókat kerüld, ha mégis USB-re vágysz, akkor ipari csatit válassz. A hazai időjárás alapvetően nem annyival jobb, vagy annyival rosszabb, hogy ezeket a standard lépéseket megspórolhatnánk.
Köszönöm a tanácsokat.
Sziasztok!
Tudnátok abban segíteni, hogy egy ST-Link/v2 felhasználásával hogyan lehet a legegyszerübben a hex file birtokában felprogramozni egy STM32F106 chip-et? A kérdés a telepítendő szofftverre vonatkozik. Windows 8.1-re szeretnénk feltenni. Az STM32-es panelon egy négypólusú csatlakozo van a programozáshoz. Ez egy kínai készülék, aminek az átprogramozásához a gyártó elküldte a hex file-t, és a fent nevezett programozót ajánlotta, de ennél több információt nem sikerült kiszedni belőlük. Köszi!
Töltsd le az alábbi programot:
http://www.st.com/content/st_com/en/products/development-tools/soft...4.html Ezzel feltölthető a hex fájl. A 4 csatlakozó valószínűleg a 3V3, GND, SWDIO és SWCLK. Próbáld meg kisípolni melyik lábakra csatlakoznak, abból kiderül melyik mi. Ezután attól függően milyen programozód van csatlakoztasd ezeket a lábakat. A 3V3 lábat csak akkor csatlakoztasd, ha nélküle nem megy a kapcsolódás. Sok programozó azon tápellátást ad és nem a feszültség illesztését oldja meg (pl. kínai klónok). Van gyári ST-Link: http://www.st.com/en/development-tools/st-link-v2.html Vannak a fejlesztői kártyákra integrált ST-Link-ek, illetve a kínaiak árulják ezeket az olcsó klónokat. Bekötési variációk: Link Ha van J-Linked, azzal is fel tudod programozni, de akkor az ahhoz tartozó szoftverre lesz szükség. A hozzászólás módosítva: Máj 3, 2018
Elvileg gyári ST-Link van, azon bemenet a Vcc. Már kértem a tulajt, hogy rajzolja vissza a csatlakozó bekötést. Ha az meglesz, okosabbak leszünk. Köszi a segítséget!
Ha nem mondja, akkor sincs tragédia. Csak megmondod a pontos típust és már meg is vannak a programozó lábak. STM32F106 amúgy nincs, de itt egy példa egy STM32F107RBT6-ra.
Hogy is? Ki nem mond mit? Igen, kozben en is rajottem, hogy ilyen tipus nincs, mert le akartam tolteni az adatlapjat. Varom, hogy a keszulek tulaja megmondta a pontos tipust.
Nem tudom, járt-e valaki így, de úgy tűnik, nekem sikerült megölnöm az ST-LINK V2-es programozómat (kínai klón, az a kis pendrive-ra hasonlító).
Szóval rá volt dugva egy STM32F030F4-es boardra, és kihúztam a gépből ST-LINK USB-kábelét, de a board továbbra is kapott áramot a saját mikro-USB-csatlakozóján keresztül. Aztán visszadugtam a kábelt, de innentől kezdve a Keilben nem ment a letöltés. Megpróbáltam az STM32 ST-LINK Utilityvel, és az meg azt írta, hogy "Old ST-LINK firmware/ST-LINK already used". Na, gondoltam, akkor frissítsünk. Frissítettem a firmware-t (29-ről 30-ra), de így sem megy. A firmware-frissítő felismeri, de ennyi, ezenkívül használhatatlan. Próbáltam utánaolvasni, és egy helyen azt olvastam, hogy ha úgy húzod ki az USB-t, hogy a target közben még kap áramot, akkor tönkremehet a programozó. Nem mondom, hogy a két dolláros ár földhöz vág, de azért elég bosszantó a dolog, mert hétvégén fejleszteni akartam.
Esetleg nincs valakinek egy eladó példánya, akitől most vasárnap (5. 6.) meg is tudnám venni? Esetleg egy eladó Discovery vagy Nucleo board beépített ST-LINK-kel?
Ha van kéznél egy STM32F103 "bluepill" kártyád és egy USB soros átalakító (a beépített bootloaderhez) akkor magad is csinálhatsz egy ST-Linket egy korábbi hozzászólásom alapján.
A másik lehetőség, hogy megnézed az ST-link nyomtatott áramkörének kialakítását, hogy lehet-e rajta aktiválni a beépített bootloadert és ezzel újratölteni a firmware-t (a firmware a fentebb idézett hozzászólásomban belinkel cikkben található).
Az ST-Linkben STM32F103 van, míg a kínai klónban STM32F101, amiben specifikáció nincs USB, de a regiszterek benne vannak, és működik. Az a feltételezés, hogy az STM teszteli a legyártott 103-at, és ha az USB nem felel meg, akkor 101ként adják el. Ráadásul a klónban nincs semmilyen védelem sem. Nekem rendszeresen elszállnak a két dolláros klónok.
Érdemes bluepillből csinálni egyet, vagy a 7 dolláros klónt venni.
Sajnos nincs nálam más, csak az ST LINK és a céláramkör (egy STM32F030).
A firmware-t tudom frissíteni az ST szoftverével, de szerintem nem az a gond, hanem az áram alatt lévő target board kinyírta.
A 7 dolláros az a fehér, amelyiken 2x10 tűs csatlakozó van?
Ja, és módosítanám a kérdést: esetleg nincs valakinek egy eladó blue pillje ma Budapesten?
Na, amíg nem szerzek, kitaláltam egy módszer, ami elég macerás, de legalább működik.
A Keil megcsinálja az .axf-fájlt, azt kézzel .bin-né alakítom, és azt feltöltöm UART-on. Annyi még a gond, hogy az I2C és az UART ugyanazon a két lábon van, és mivel van rajta egy I2C-s LCD, azt mindig ki kell húzni a dugdosós panelből, mert ha csatlakozik, akkor kinyírja az UART kommunikációját.
Közben tárgytalanná vált a dolog, mert benjamitól sikerült szereznem egy ST-LINK-et, utólag is köszönhet neki!
Srácok, valakinek van még rajtam kívűl ilyen STM32F407ZET6-os fejlesztő panelja?
Bővebben: Link Sajnos nem boldogulok vele... Letöltöttem ezt a STM32CubeMX-et és ezzel próbálom kipróbálni az SDIO kezelést. Valakinek sikerült már innen? Elvileg mindent jól csinálok még sem tudom megnyitni a fájlt, f_mount() lefut, de az f_open() már nem. Ennek az orosz srácnak a videója alapján állítottam be: Bővebben: Link Tehát a kérdés az lenne, hogy van itt még valaki, aki szintén ezt az ACELEX fejlesztőpanelt használja? Kellene egy kis segítség mert úgy fest csak nem akar nekem működni.. Előre is köszi.
Úgy látom a videón külön SD kártyát használ, ezek általában SPI vezérlésűek.
Mert ami a linkelt kártyádra rávan építve SD csatlakozó, az 4bites vezérlésű. Itt fentebb már linkeltem ZET6-hoz libeket, találsz benük sok páldát, 4bites SD+fat-hoz.
Vagy állítsd be Tiny módba (ffconf.h : #define _FS_TINY 1 ), vagy jócskán növeld meg a verem méretét.
A videón pont a 4bit-es vezérlést mutatja, nekem is ez kellene.
Megnézem még egyszer a linket amit adtál, de eddig azok sikertelenek voltak.
A vermet egy nullával növelem az alap beállításétól.
Elvileg annak elégnek kellene lennie. Ezt a TINY módot még nem próbáltam.
Sajna egyik sem hozott eredményt.
Egyelőre értetlenül állok a dolog előtt. Ha van valakinek hasonló fejlesztője az kipróbálhatná, hogy milyen eredményt hoz az övé..
Nekem van ilyen fejlesztőpanelem. Küld át a forráskódot és ránézek.
A mellékletbe beraktam egy komplett CubeMX + Truestudio projectet. A program az SD kártyán levő BMP fájlokból készít C forrásokat (tegyél az SD-re pár BMP képet).
160MB a teljes projekt. Azt hogy küldjem át neked?
Ebben persze benne vannak a driver-ek is. Tömörítsem és adsz egy email címet?
Az STMCubeMX konfigurációt megnézve, úgy fest a tiédet átnézve sikerült az enyémet is jól beállítani, vagy is most már mutat valami működésre hajlandóságot. Előre is köszi, remélem hasznosítani tudom a többit is amit küldtél...
|
