Ezt jól elrendezted magadban!
Egyet értek veled és becsülendő hogy önzetlenül, önként elvállalnád ezt a feladatot.

Egy pici infó!
Az illető lehet nem fog neki örülni!
Zoly15 átrendezte a műhelyét,elvileg ma este lesz róla kép!
Aztmondtta még kupi van,úgyhogy pakol!

Viszont én is támogatom az ötleted!

Való igaz itt egy ideje csak furkálunk-farigcsálunk, igazi műhelyképet régen láthattunk. De az lenne a kérdésem, hogy új témába akarod rakatni a szerszámokat vagy valamelyik régi témával egybe rakni pl.: ?(szerintem így is túl sok topik van..."a bőség zavara")

válasz mindenkinek!
Szeretem ezt a topikot, ill. magam is műhelyt építek jelenleg és ezért is vállalnám.

A szelektálás egyszerű módon folyna:
Elindulok az elejéről és azoknak a hozzászólásoknak a sorszámait gyűjtöm időrendileg növekvő sorrendbe amik egy-egy műhelyről szólnak, továbbá az utána lévő vélhetően azokra való reagálásokat is. És ami már csak egy-egy szerszámról elkezdődött és az abból kipattant eszmefuttatásokat meg hagynám, mint pl. az elmúlt pár oldal is; ahol főleg a fúrókról megy a téma.

Ha kész a dolog, akkor már csak kell találnom egy vállalkozó szellemű modit vagy esetleg magát Topit aki hajlandó átfutni a válogatást. És áthelyezni a hozzászólásokat.

A végén létrehoznék egy új topikot csak "Műhely" néven és oda lenne áthelyezve a stuff. Az összes többi meg maradna ebben, és leredukálódna a címe: "Szerszámok és barkácsgépek" -re

Eddig ennyi lenne az ötlet

Jó elképzelés! Én továbbra is támogatom!
Mondjuk lesz vele dolgod szerintem bőven!
Én SOK SIKERT KÍVÁNOK!!!

Azért nem lehet elmenni melle szó nélkül, mert a te rajzodon alapvetően hibás a tekercselrendezés. Akár így, akár úgy csűröd csavarod, nem jó. Éppen az elv az, ami rossz benne.
Az a jó amit én mutattam, és persze minden egyéb is, ami ahhoz ahosonló. A te rajzodon gyakorlatilag két tekercs van, és az autotrafón meg éppen az a lényeg, hogy egyetlen darab ami meg van csapolva. Egy.. egy.. egy..
Sajnálom, de ezt nehéz félreérteni.
... (Rám szóltak, hogy ne írja alá!)

Autotrafót pár éve kapcsolószekrényekbe építettem be, extrudergép fejfűtését lehetett szabályozni vele. Azóta persze az új sorozatokba már triakos megoldás van.
Az alábbi képen jól látható a tekercs kapcsolása, és bekötése. Az X(nulla) A(fázis) kapcsokon van a 230V hálózat, és az x(nulla) a csúszó, vagy görgős csatlakozóról levett feszültségkimenet. Létezik természetesen fix kivezetéses, tehát nem folyamatosan állítható kimenőfeszültséget adó típus is. Amit Alkotó mond a huzalvastagság-teljesítmény összefüggés gyanánt igaz, de a gyakorlatban én még csak olyannal találkoztam, amiben ugyanaz a huzalkeresztmetszet volt végig. Valószínűleg kissé túlméretezett huzalt használtak benne.

A fotók Áts Illés:Kistranszformátorok cimű könyvéből valók.

szamóca és mex
Pontosan jól látjátok, éppen erről van szó.
A könyvi rajz egyike szinte kópiája az enyémnek, pedig én már nagyon rég jártam suliba.
Szerintem már ne ragozzuk tovább ezt a trafó ügyet, vissza inkább a műhelyre, meg a szerszámra.

Minden tiszteltem a tiéd, mármint a feladat magadra vállalása miatt.
Az más kérdés, hogy nekem ez a két dolog nagyon összetartozik. A műhely csak egy épület, vagy annak egy része. Épp a szerszámoktól lesz belőle munkára alkalmas hely. megkockáztatom az utóbbi a lényeg, az előző csak a csomagolás rajta.

De ez csak egy vélemény, ha ketté válik akkor is megtaláljuk amit keresünk.

Nem akarlak én sem bántani sem cikizni, nehogy azt hidd. De mindig csavarsz egy kicsit a dolgon.
Azért mégis próbálok segíteni. A te rajzod akkor lenne olyan mint a könyvi ábra, ha a jobb oldali alsó vezeték lejjebb lenne, egy vonalban a bal oldali alsóval, és a lényeg: a 230V helyett pl. 460V-ot kellene a jobb oldalra írni. Ekkor máris lenne egy "feszültségnövelő" autótrafónk. (feltételztem, hogy a bal oldal a primer, a jobb meg a szekunder)

Én teljesen jól megértettem a te rajzodat is. Nekem mindkét rajzból ugyanaz a lényeg jött le. Az egyetlen tekercs ami megfelelő helyen meg van csapolva.

Jól van srácok! Ennyi elég lesz erről a témáról.
Egy kissé túl van már ragozva ezt gondolom érzitek Ti is.
Ha tovább akarjátok folytatni, nyissatok egy Autotrafó vagy takarék kapcsolású transzformátor topikot, és ott tárgyaljátok ki.

Szia!



Pedig ez transzformátor a javából, nem pedig induktív feszültségosztó. Ha megnézed az ábrát rájössz, hogy miért.

Ui.: Bocsi Szamóca, már elküldtem, mikor észrevettem a hozzászólásod.

Sziasztok
Lassan azért csak készülget a műszerész műhelyem, már azért dolgoztam is benne, de még egy két hiányosság azért an benne. Ahogyan időm engedi úgy csinálgatom még az elmaradt dolgokat.

Üdv: Zoltán

Egész jó lett

Mzolee-nak igaza van, tényleg jobb műhelyeket nézegetni! Szuper kis műhelyed van, elmondod milyen műszerek vannak a képen? Gondolom az egyik egy állomás.

NEM
A huzalom átfolyó áramot a primer részre igazítják, tehát, a maximális primer áramot kell elbírnia. Névleges teljesítmény primer feszültség hányadosa. Az a szakasz, amely közös (primer és szekunder is egyben) ott kisebb áram folyik.

Hello
Igenh az egyik egy saját építésű forrasztó állomás, amiben van egy sima páka és egy vákuumos kiforrasztó páka.

Felette pedig egy gyári labortáp látható, ami tud 2X0-35V-ig 2X0-3,5A-ig áramot leadni, plusz van rajta egy 5 vagy 12Vos kimenet segéd tápnak, ez választható.

A többi műszer az csak holnap kerül oda át a nagy műhelyből szkóp, szigetelés vizsgáló, meg hasonlók

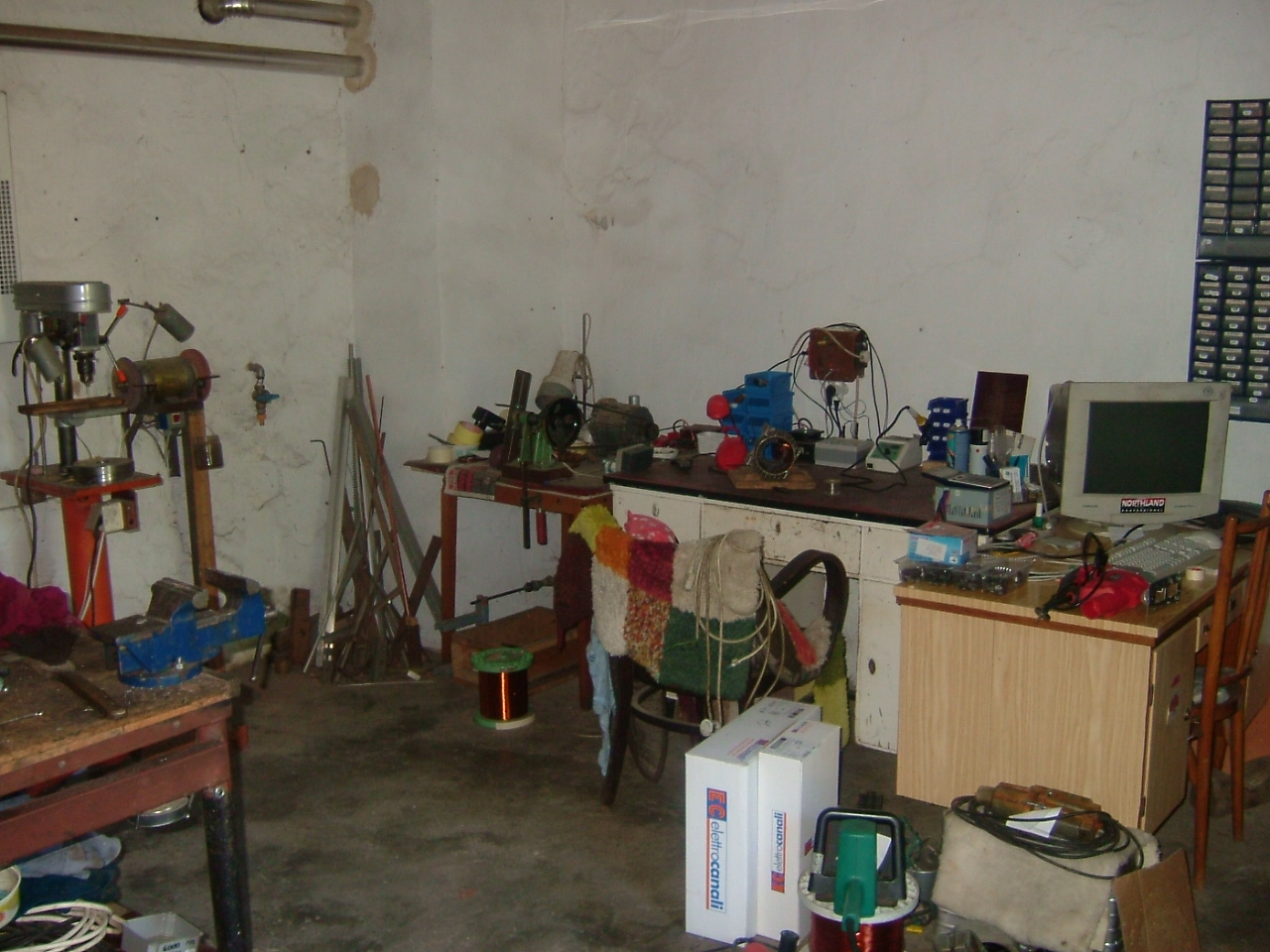

Ez kimondottan egy olyan kis helyiség ahol elektronikák készítése és javítása folyik, van egy másik műhelyem is amit már régebben bemutattam ebben a topic ban.

Bővebben: Link

Bővebben: Link

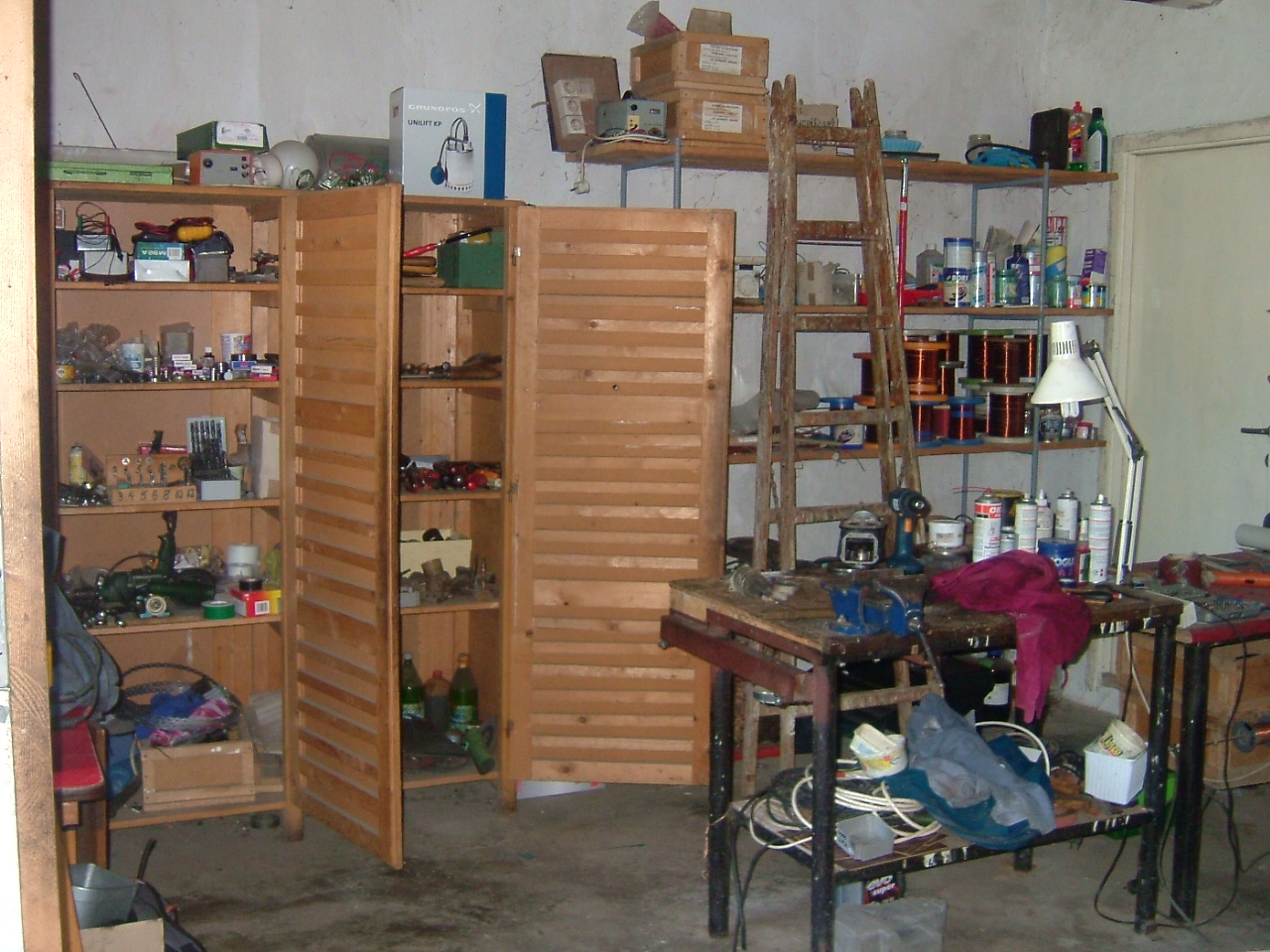

Ezek régi képek de sokat nem változott a felállás csak nagyobb lett a kupi, meg bekerült egy gázbojler is, meg újabb szerszámok és műszerek kaptak helyet benne, de a nagysága az maradt

Dejóó!
Van természetes fény

Tetszik amit látok. Remélem a többi műszerről is teszel majd képeket.

Ez természetes, hogy van természetes fény

Doncso: fogok fel tenni képet róluk, ahogyan közbe rendeződnek a dolgok

Üdv!

Sziasztok!
Rendezkedtem a műhelyben, így sokkal jobb mert több fényt kapok, és mindenhez hozzáférek egyből..

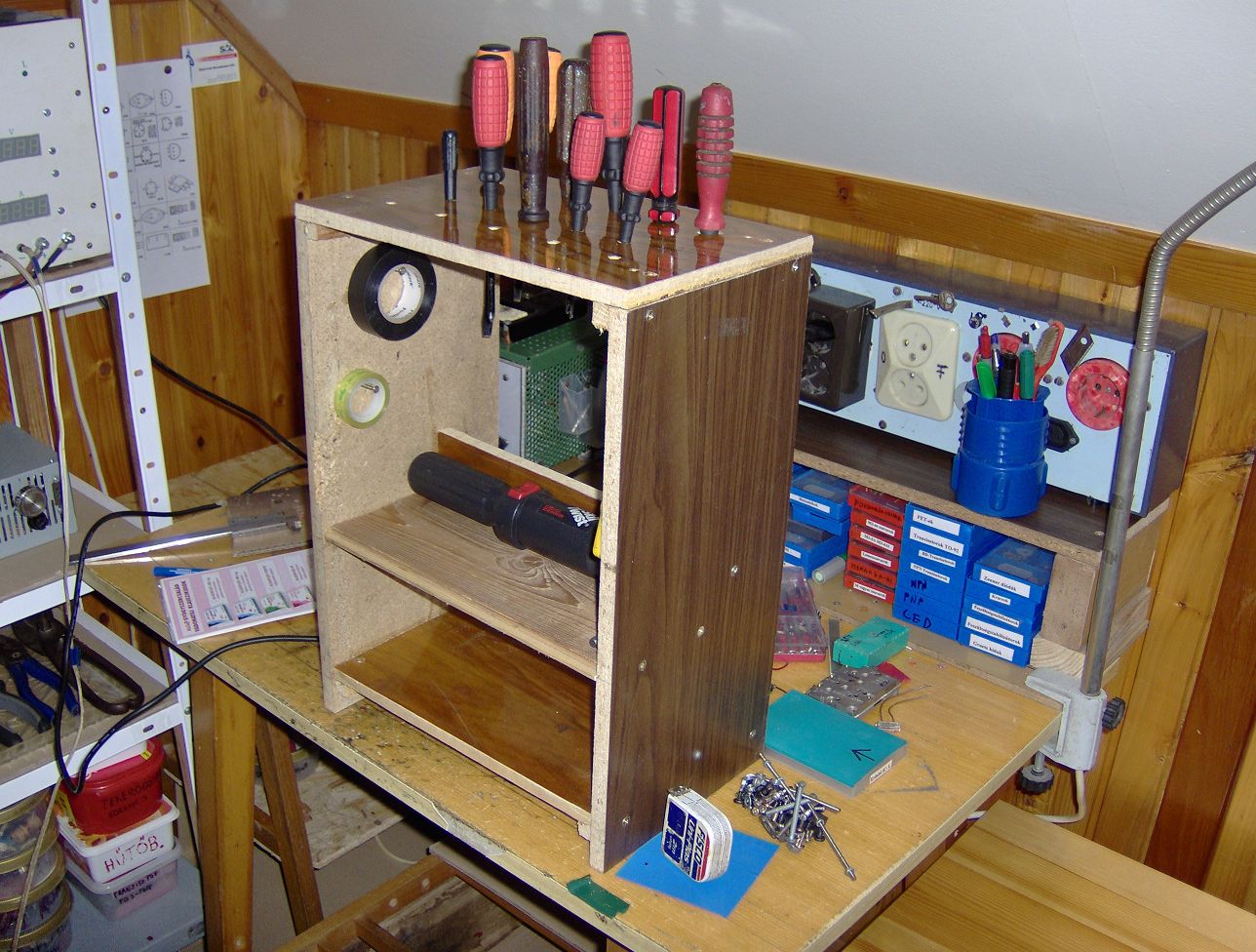

Pénteken csináltam egy szerszámos polcot, a bontott Videoton TV-k dobozából van a lapanyag
Valamint megmutatom az alkatrész tárolómat, lassan már tele van :no:
Már bemenni is alig lehet..
Ha már ott jártam megmutatom a trafókészletemet is..

Üdv!

Itt van a többi kép ami nem fért már be.

Szia!
Sajnos ez nem mindenkinél természetes :no:

Megmutatom a készülő de sosem kész műhelyem, fáskamra egyik része, kicsit szűk de jó lesz ha majd egyszer készebb lesz. Minimál természetes fény, rend az még nincs, szelektálás folyamatosan megy. Bár nem látszik de trafóból elég sok van, azoknak van egy műanyag bevásárlódoboz, olcsón osztogatják, talán kibírja, összedobálásnál jobb. Nem kenyerem a dobozolás, leválasztótrafó is az asztal közepén, cenzúra a készítő barátom miatt, erről maximum privátba mondok valamit, csak hogy figyelmesebben nyúkáljak bárhová. Gépnek vége, van benne wlan net miatt de most meghalt a win és lusta vagyok a dvd írót kibányászni a szobai gépből, kell még bébisüveg, kevés van nagyon. Talán még egy újfajta dobozkát is bevetek szeparátornak, de ezen gondolkoznom kell hogy hogyan. Remélem lesz időm tovább építeni a műhelyecskét.

És ami még lemaradt kép.

Nem rossz kis hely. Pont ilyen oszlopos fúróm van...

Köszönöm. Barátom műhelye ehhez képest labor, köszönheti a fiókos rendszernek, olcsón hozzájutott 20 fiókos 1,5m*0,8m szekrényekhez, van nála jó sok cuccom. Merítek ötletet innen és kezdem átrendezni. Persze pár dolog jó lenne még bele. Mennyire vállt be az az oszlopos fúró nálad?

Nekem tökéletesen megfelel arra, amire használom. Ez gyakorlatilag nyákfúrás és műszerdoboz készítése alulemezből és -idomokból. Egy kicsit kotyogott a mozgórésze, de van oldalt egy csavar, amit ha megszorítok, akkor ugyan szorul egy kicsit, de kotyogásmentes egy bizonyos mélységig. Azután viszont enged a szorítás, gondolom pontatlan az öntvény, de az lehet, hogy csak rajta maradt valami felesleg valahol, annyira még nem szedtem szét, hogy kiderüljön. Meg jól bezsíroztam, így most csendesebb is. Viszont ami nagyon hasznos mellé, az egy gépsatu, a legolcsóbb is megteszi. Igazából egy keresztasztalt szeretnék még hozzá, de az kicsit húzós árban van sajnos, úgyhogy azt majd később.

Amúgy nagyobb lyukaknál (4-5 mm felett) ha szép kerek furatot akarok csinálni, akkor előfúrni kell. Akár többször is, pl. 9-10 mm-es liknál már érdemes előtte 3mm-re, majd 6-7mm-re előfúrni, akkor lesz szép szabályos kerek.
