A szimuláció eredménye még így sem változott. Mindig a feszültségosztó eredményét mutatja... Ha kiveszem a 10k-s terhelést, akkor pedig a tápfeszültséget mérem 1k-n keresztül Cserélve a zenert sincs változás, ZPD3.6-ra pl. Ha fordítva kötöm be a zenert, akkor megméri a nyitófeszültségét. Úgy viselkedik, mint egy normál dióda. Érdekes, 1N4733-ra 5V lesz a kimenet... Lehet, hogy rossza a zener adatbázisom?

Az alkatrészek között a különbség: 1N4733 - zener test voltage at IZT (VZT) -> 5.1V (mérésnek megfelelően), ZPD3.9-nél ugyanez az érték: 1e+30 V... valami nagyon el van szúrva nálam, talán egy újratelepítés helyre rakja-> sikerült

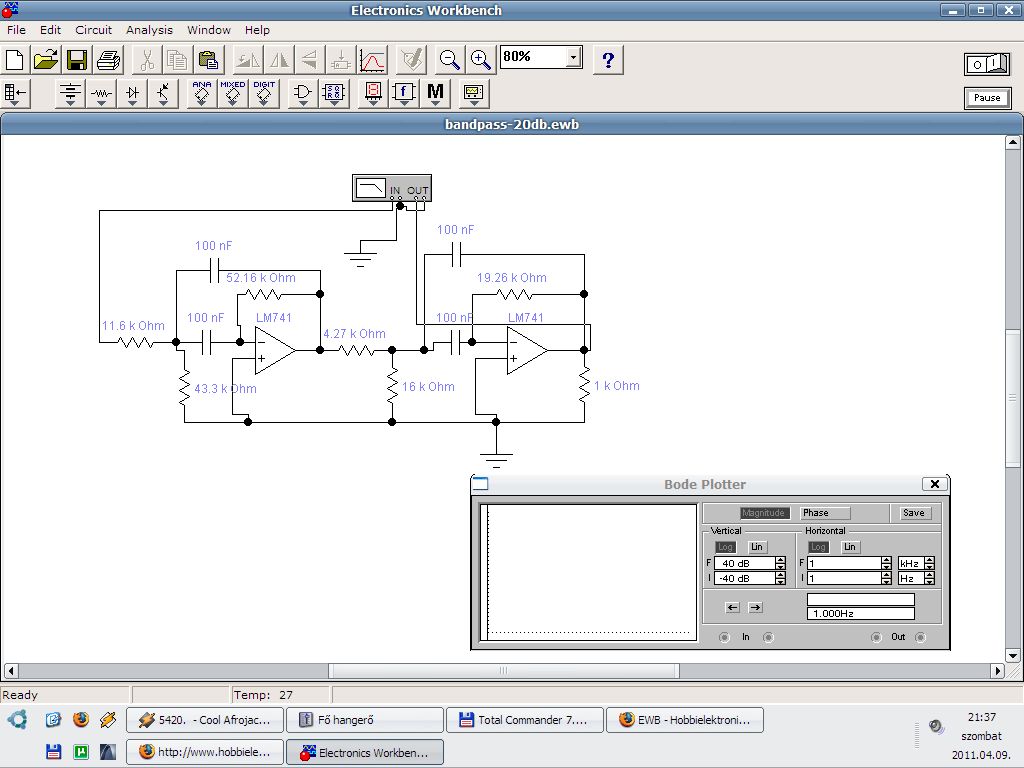

Próbálkozok mindig... Most abba a problémába futottam bele, hogy a bode plotter nem rajzol semmit. Megnéznétek, hogy nálatok is igy van-e, hol keressem a hibát, esetleg elkötés lenne? Az áramkör egy aktiv band-pass filter, 120Hz középfrekvenciával, 160Hz sávszélességgel (-3dB). Néztem példaprogramokat, és ott rajzolta gyöngyörűen az átvitelt! Oszcilloszkóppal nézve a bemenetet van jel (ha kötök rá pl. 1KHz-es szinuszhullámot, sőt a kimeneten is van jel, és akkor sem mutat semmit a bode...) Köszönöm!

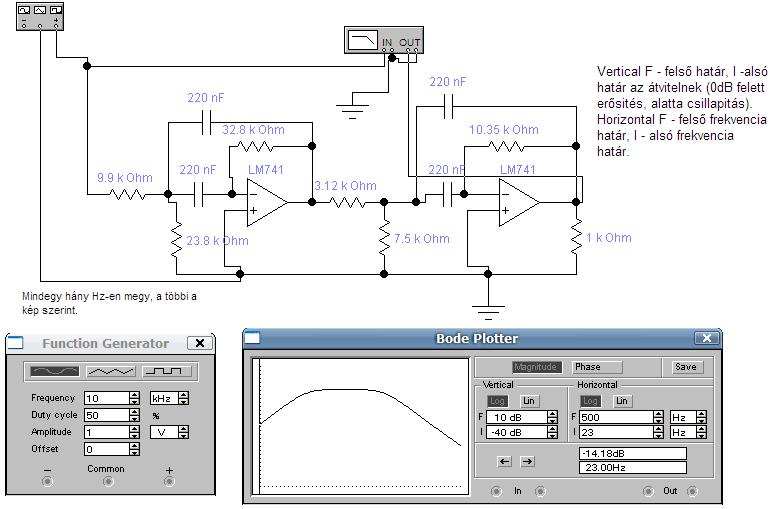

Kiderült a turpisság. A jelgenerátor nem volt megfelelően bekötve. Ha már írtam ide, akkor leírom, hogy hogyan lehet beállítani, hátha segítek pár embernek!

Nincsen véletlenül valakinek Multisim 10 -hez magyarítás, vagy magyar nyelvű leírás?
Köszi!

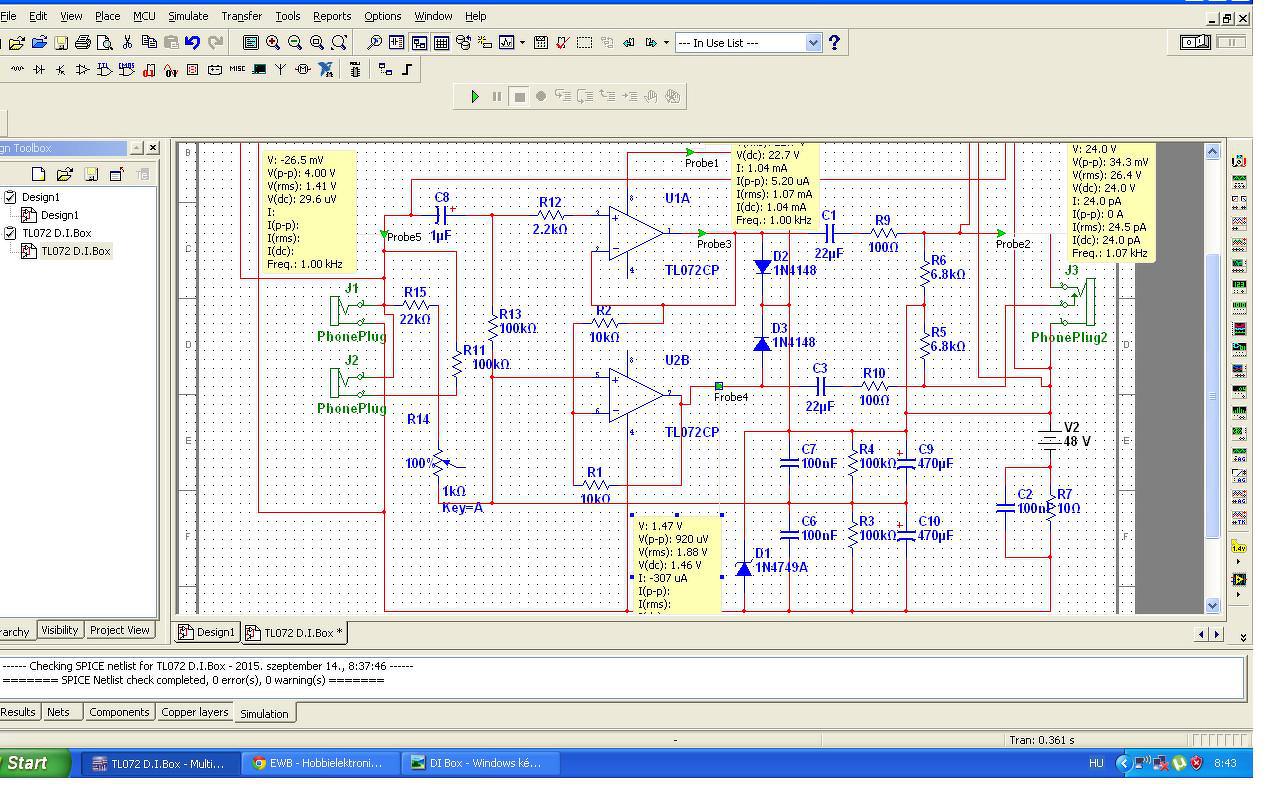

Sziasztok! Egy aktiv D.I Box megépitésébe kezdtem, de EWB szimulációja alapján nem jön össze a dolog. Kimenő jelem nincsen. A táplálása 48 voltról megy. Mi lehet a hiba?

Sziasztok!
Valakitől kaphatnék egy EWB 10-est?
8-asom va de abban nincs IRFD220.
Vagy ha valaki megmondja, hogy hogy kell a 8-as alkatrész adatbázisát frissíteni, az is jó.
Előre is köszönöm.

Megoldódott!
Köszönet érte Bubu54 kollégának!
