Üdvelet néktek.
Nem tudtam 1 cikket megtalálni már 2 hónapja , ezért mertem 1 témát nyitni.
Hegesztő gép kapcsi rajza a 2000 vagy 2002 es RT évkönyvből.

Nem tudtam megtalálni sehol , nincs kitől elkérnem .
Valaki ha tudna segíteni valahogy meghálálnám!

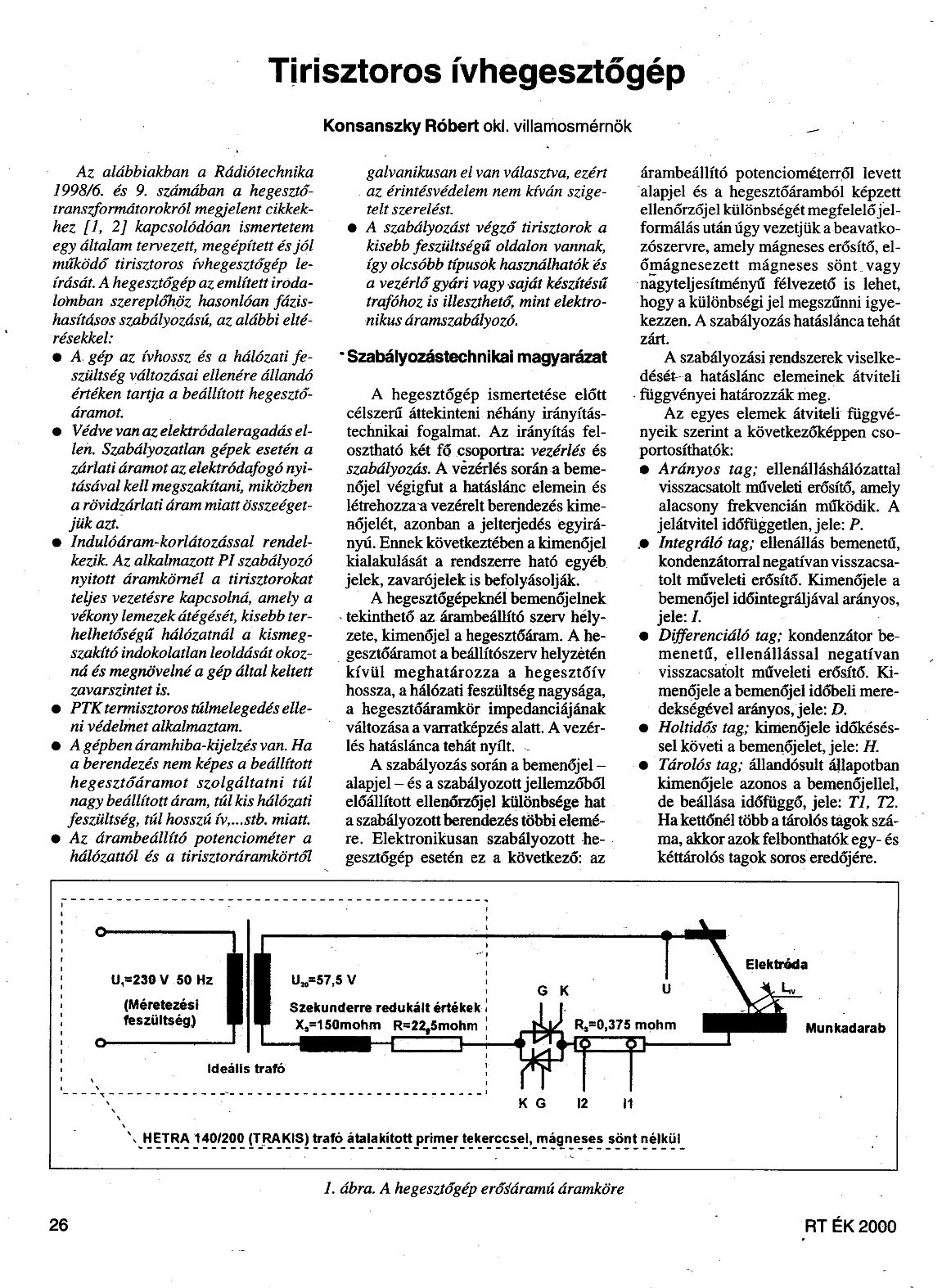

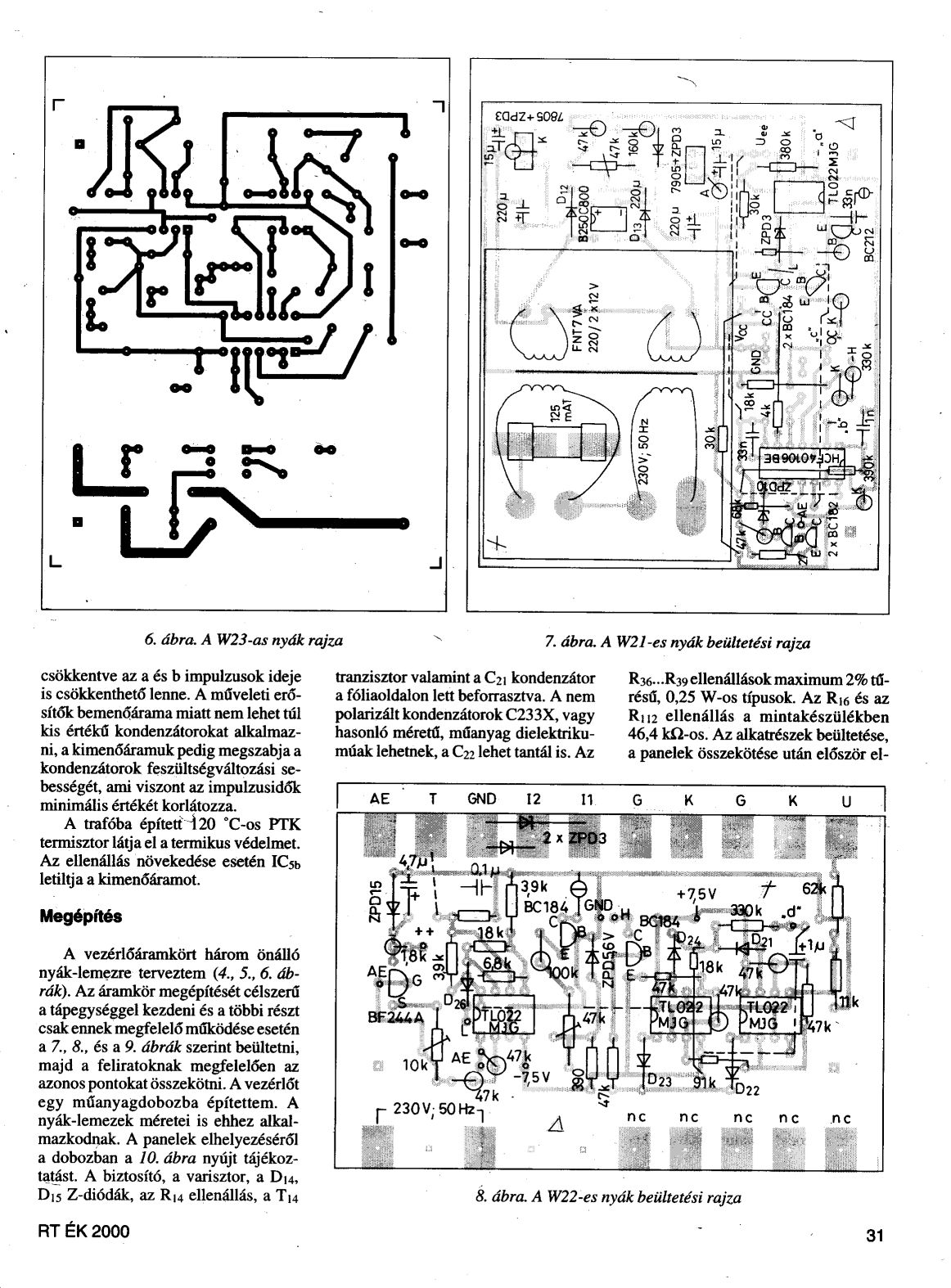

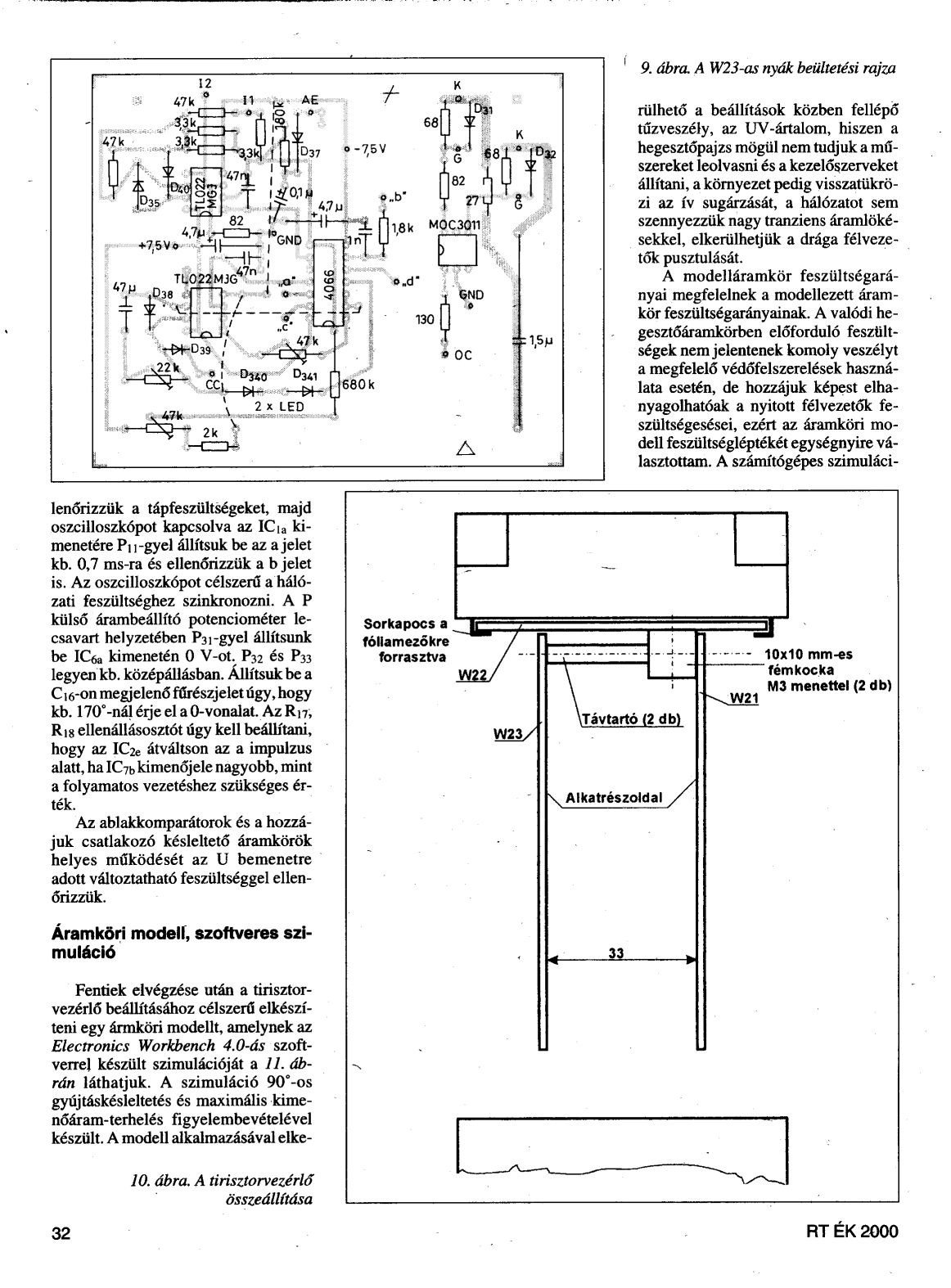

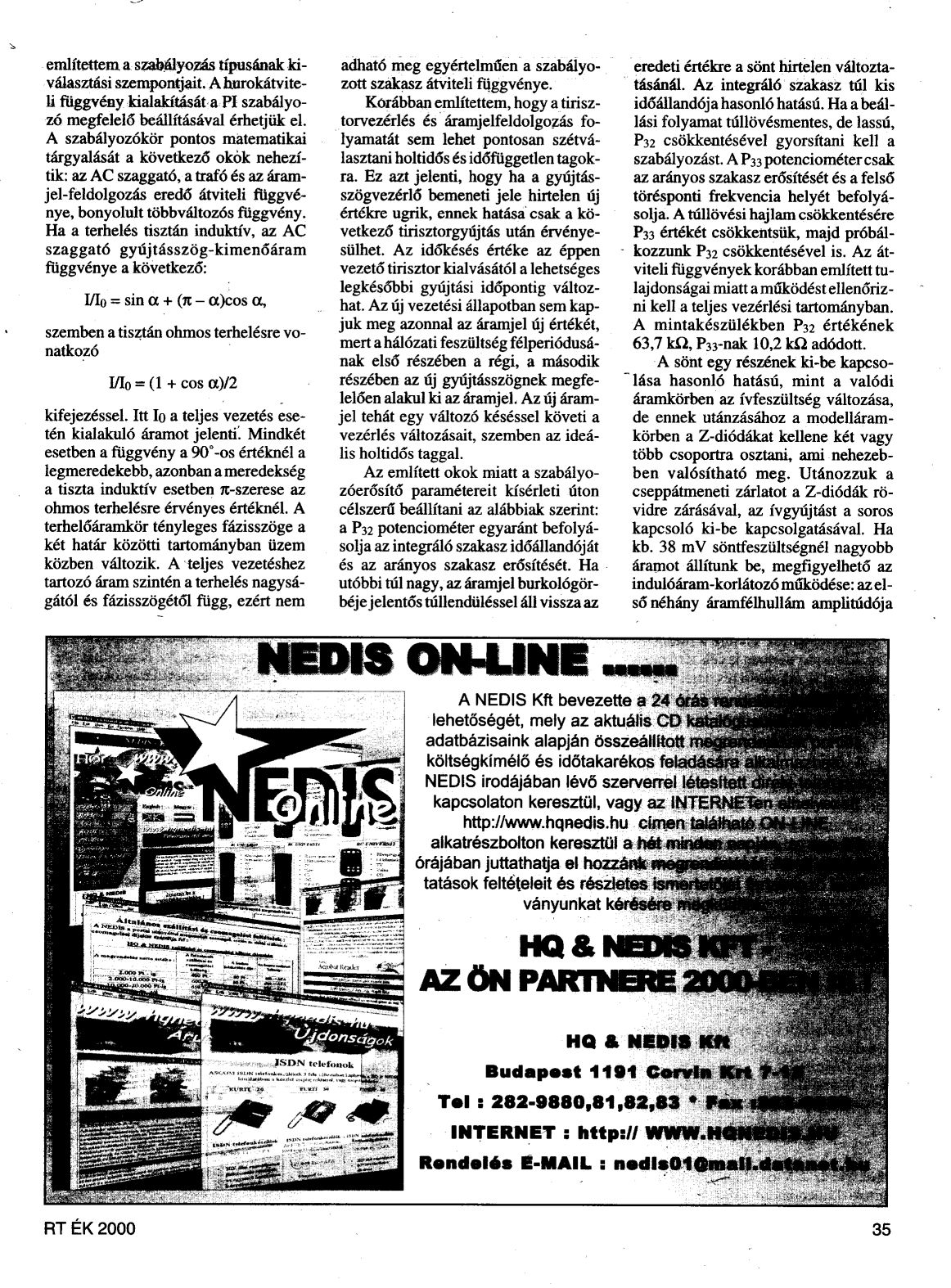

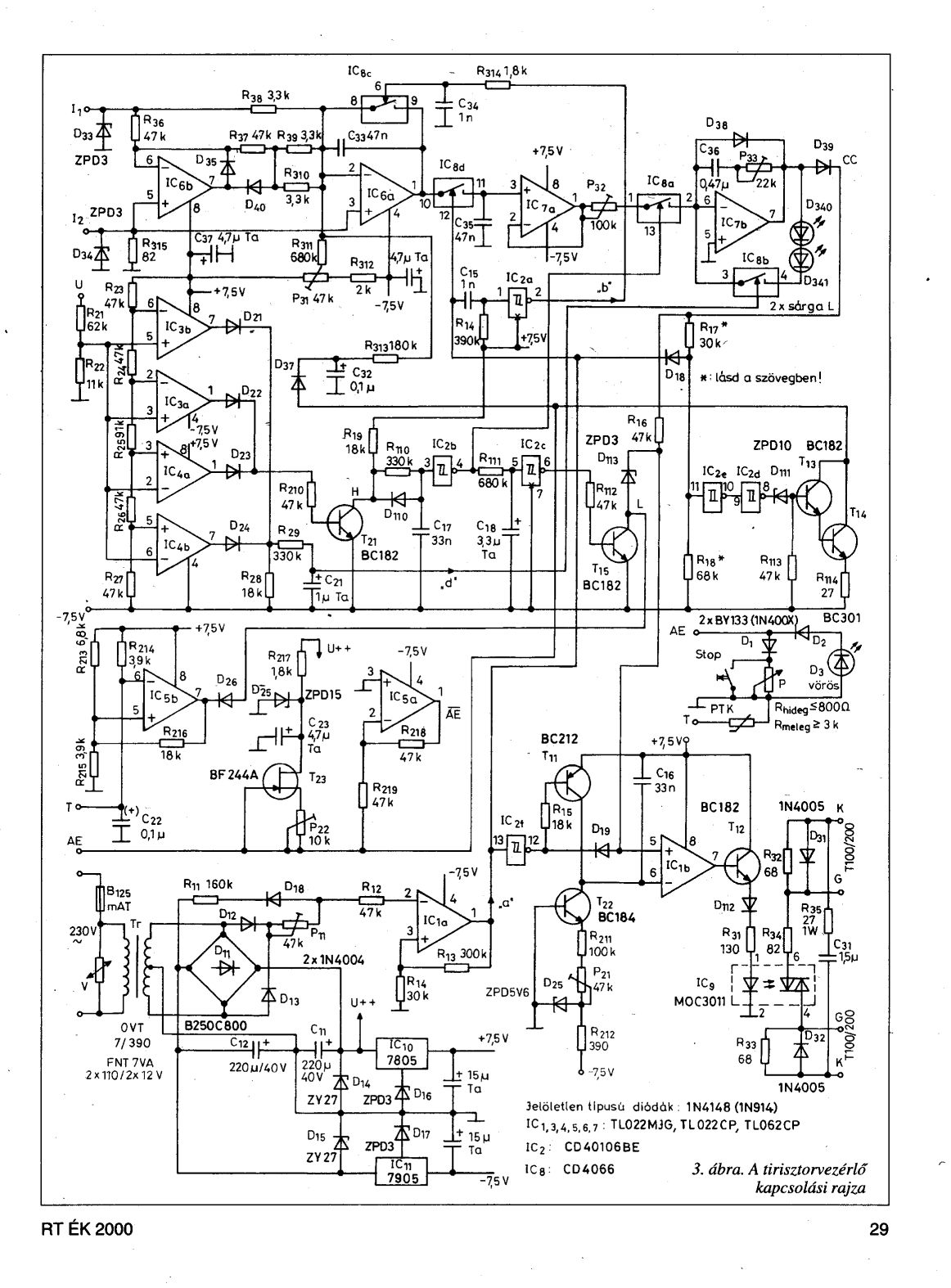

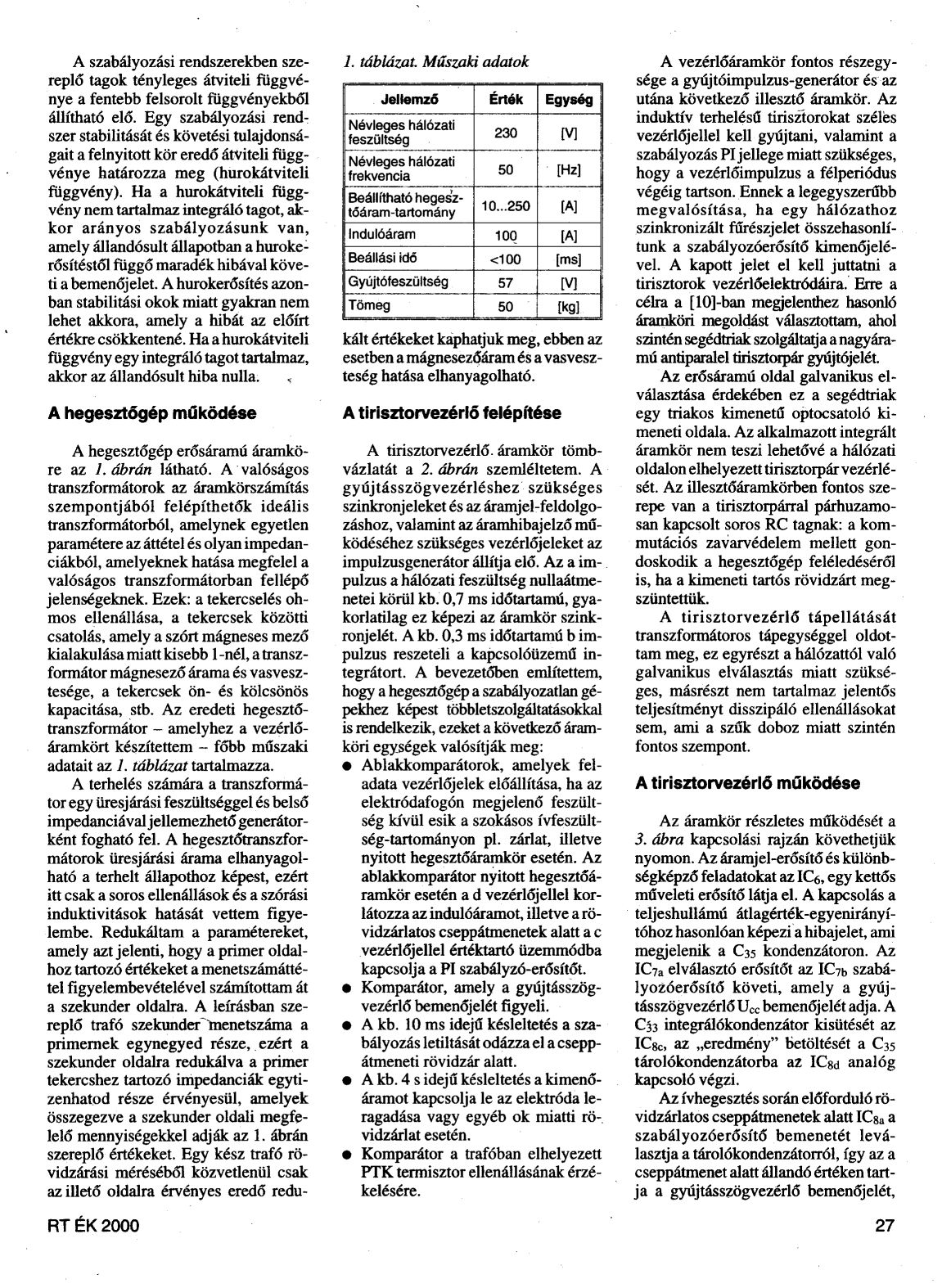

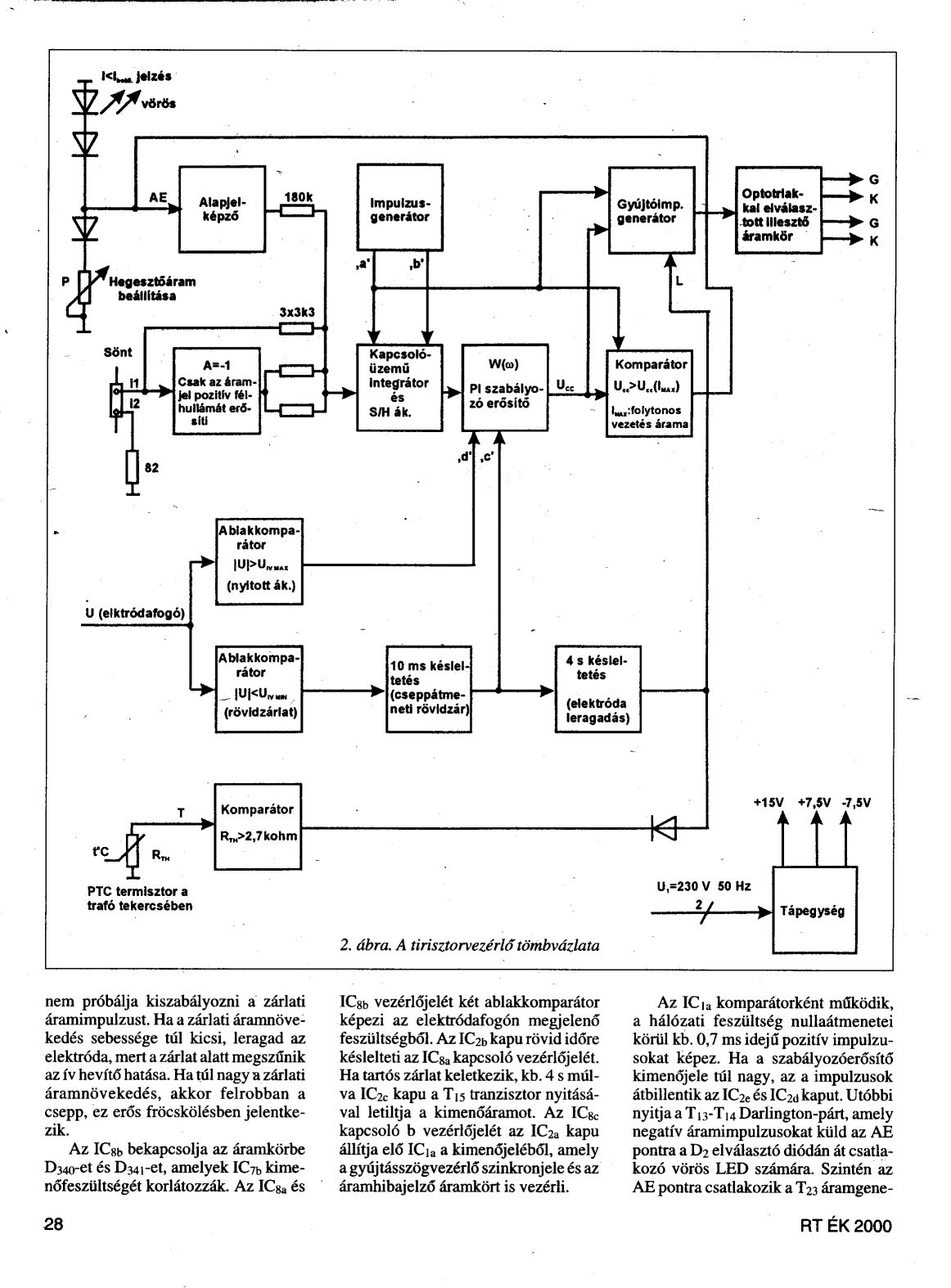

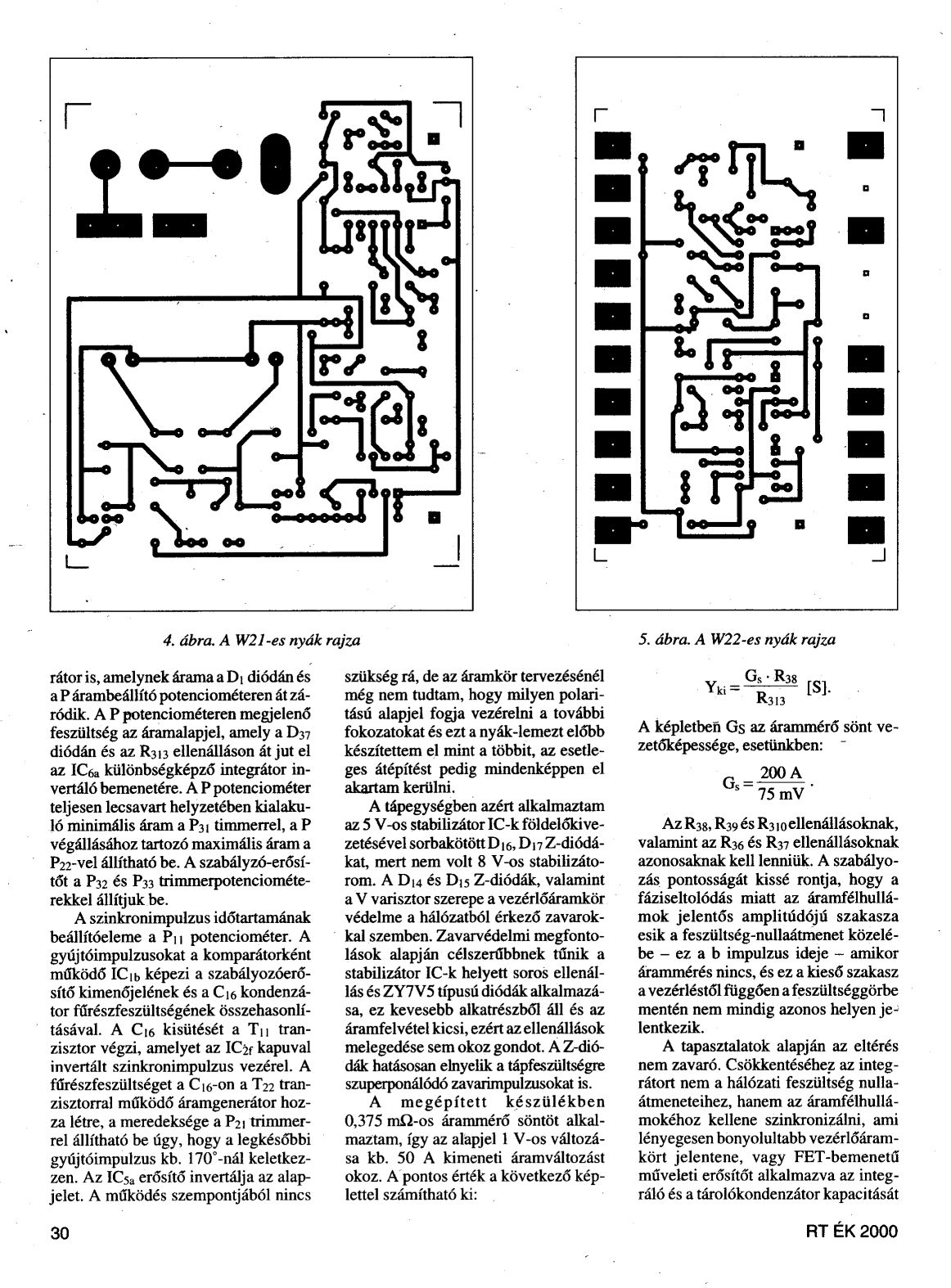

RT 2000-es évkönyvben találtam rá, remélem, ezt kerested! 11, oldal...

Tovább is van, adjam még? :yes:

Utolsó adag:

Szia Norberto !
Ne haragudj hogy megkerdem de te zartad le a (fustgep keszitese) cimu temamat?
mert ha te voltal jol tetted mas cim jobb lett volna :yes:

A modik általában azért zárolják a témákat, mert már van egy hasónló, és nem azért mert rossz a címe!

jo hogy azert zarodnak de ki zarja oket?

Igazán köszönöm fáradozásaitokat!
Ez az amire gondoltam.
Nagyon örülök hogy van ez a fórum , e nélkül nehéz lett volna !

Uhhh...vakságnak még nincs ellenszere :hawaii:

nagyon köszőnőm a rajzotakat ,hogy felteted már nagyon rég kerestem őket

Sziasztok egy Voltan Student 160-as tipusú hegesztő kapcsolási rajzát keresem,tud valaki segíteni ?

Senki nem ismeri ezt a tipust?

Még mindig senji?

szia Norberto heg 04.jpg szereplő kap.rajzon a moc3011-es optó csatoló icét hol lehet kapni vagy helyetesitőjét ?

Sziasztok egy Voltan Student 160-as tipusú hegesztő kapcsolási rajzát keresem,tud valaki segíteni ?

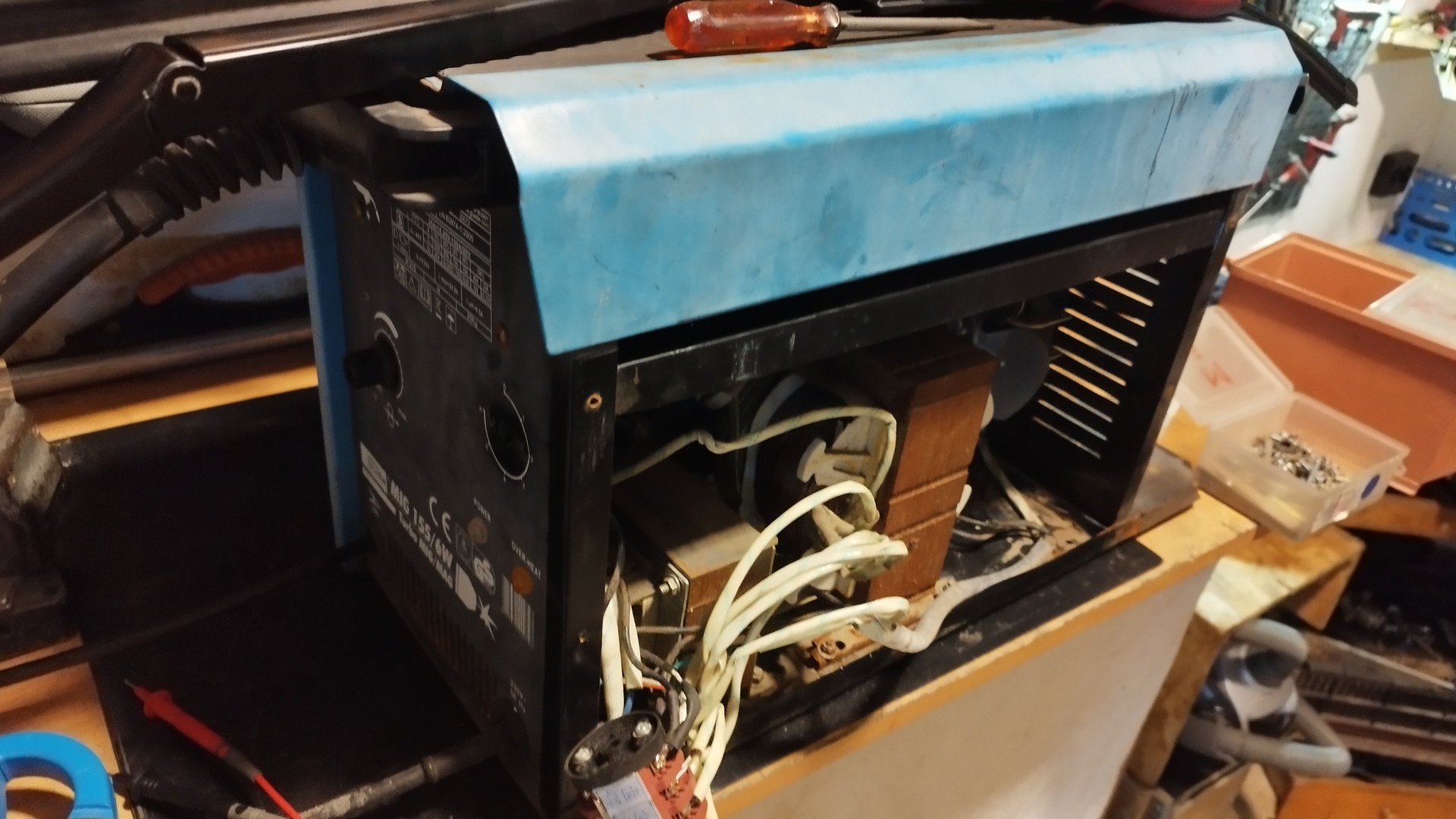

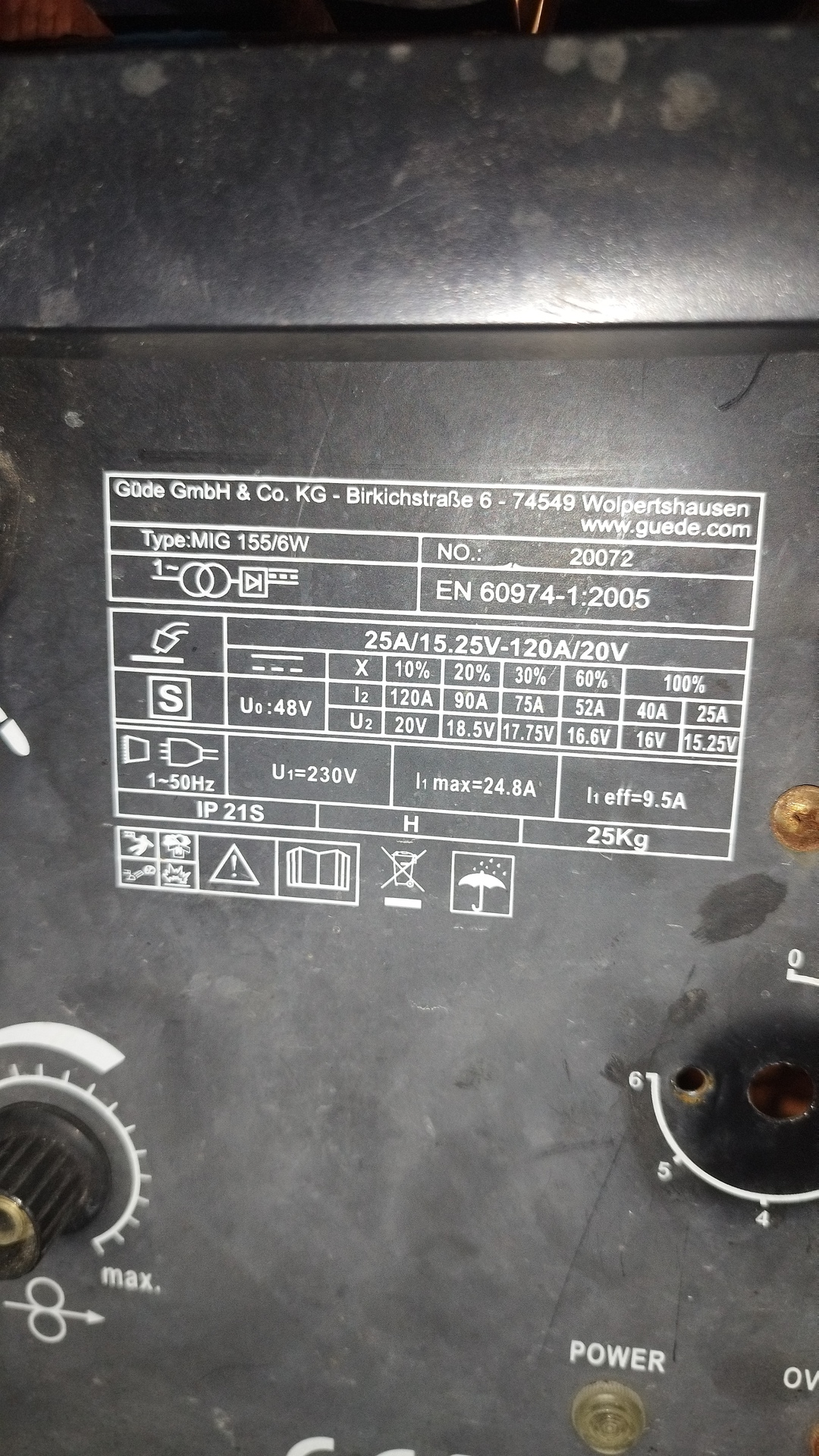

segítség kéne! van egy Güde Ge 165 C- ívhegesztőm aminek a kapcsolója megragadt. gondoltam én megírom (PAPÍR SZALAG) a vezetékeket (mi hova való) s szétszedem. így történt. [Kende HZ8B-20/3/4] kapcsoló van benne, s a szorulási hibát sikeresen elhárítottam. most jött a lényeg: kapcsoló a helyére, sarúk úgyszintén, csak egy bökkenő akadt menet közbe összeragadtak a szalagok s kicsit nehéz lett a dolog. maradt egy vezetékem ami a túlmelegedés visszajelzőtől jön + NEM IS INDUL! ha valakinek hasonló gépe van vagy valahogy tud segíteni azt előre köszönöm.

Sziasztok!
DUGA DIY 240 inverter rajz kellene vagy a tranzisztor tipusa,mert zárlattol szétrobbant.A ZD7 dióda van előtte.Pozició szám nincs a panelra írva.Előre is köszi ha tud valaki segíteni.

Sziasztok
Hegesztő gép kapcsolási rajzat keresném es tudna valaki segiteni . Tipusa neve a következö
EINHELL BT - GW 150
A kapcsolo bekötése érdekelne koszonom.

Üdv! szeretnék érdeklődni, valaki látott-e már ilyen gépet?
THE-130 hegesztő egyenirányító. Tirisztoros szabályzású, awi ként is használható, van benne mágnesszelep. Ehhez szeretnék kapcsolási rajzot találni. Valaki esetleg ismeri ezt a típust? Neten nem találok róla semmit.

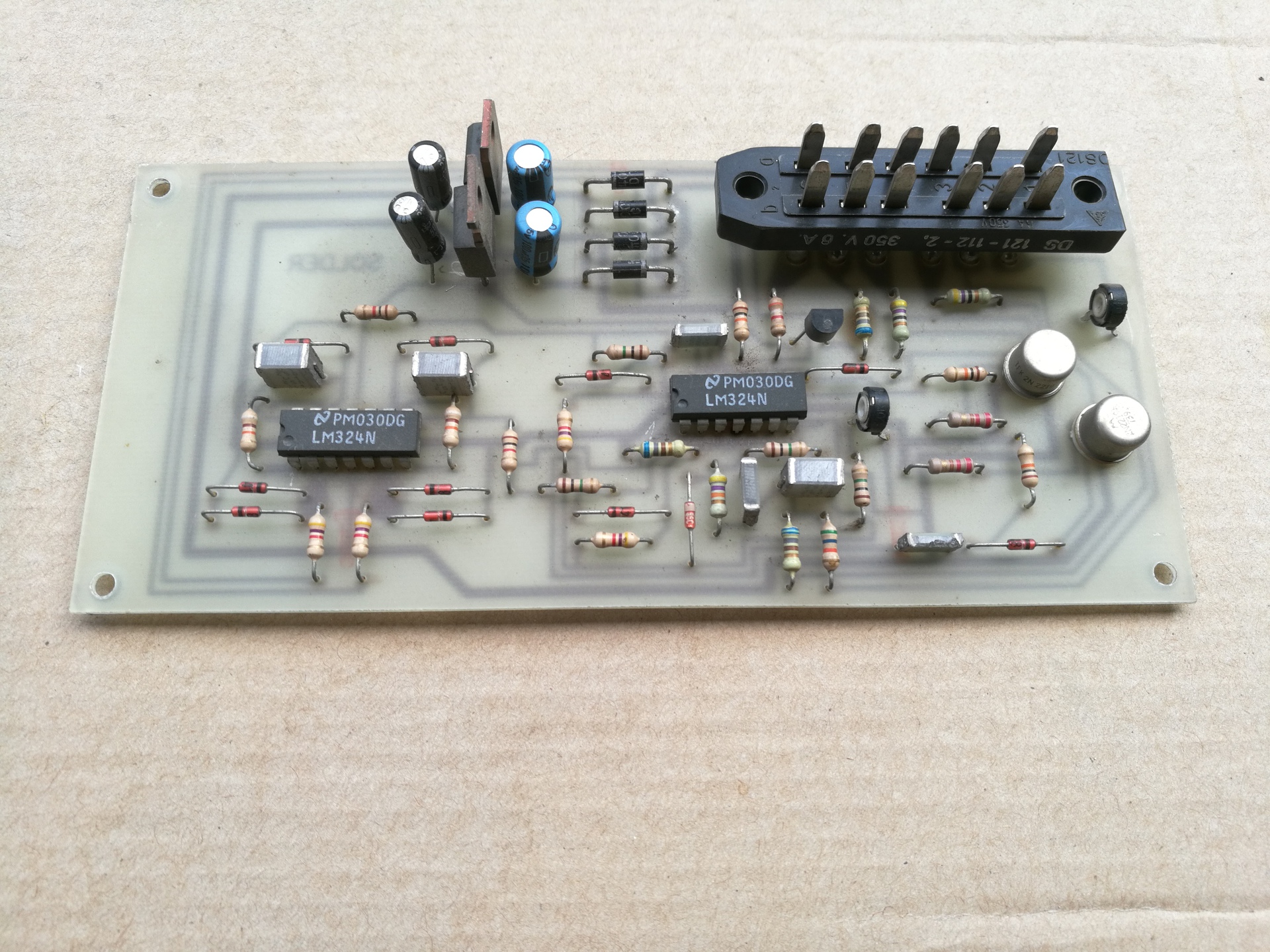

Kis szerencsével, áttetsző üvegszálas hordozó lévén, a harmadik ábra alapján is visszarajzolható.
Ha meg kézben van, akkor nem értem a kérdést...

Azt most kihagynám, hogy akkor mért nem rajzolom vissza Neked.

Szerettem volna ezt megúszni, de ha senki semmit nem tud róla akkor marad a visszarajzolás. Amúgy hihetetlen jó gép, nagyon sok invertertől szebben hegeszt. Az alacsony gyújtófeszültség ellenére sem ragad egyáltalán

Mennyi a gyújtófeszültség? Mérted? Mert az adatlapon csak az ívfeszültséget látom. Az U0=42 V az egy tirisztoros szabályzásnál elég bizonytalan adat.

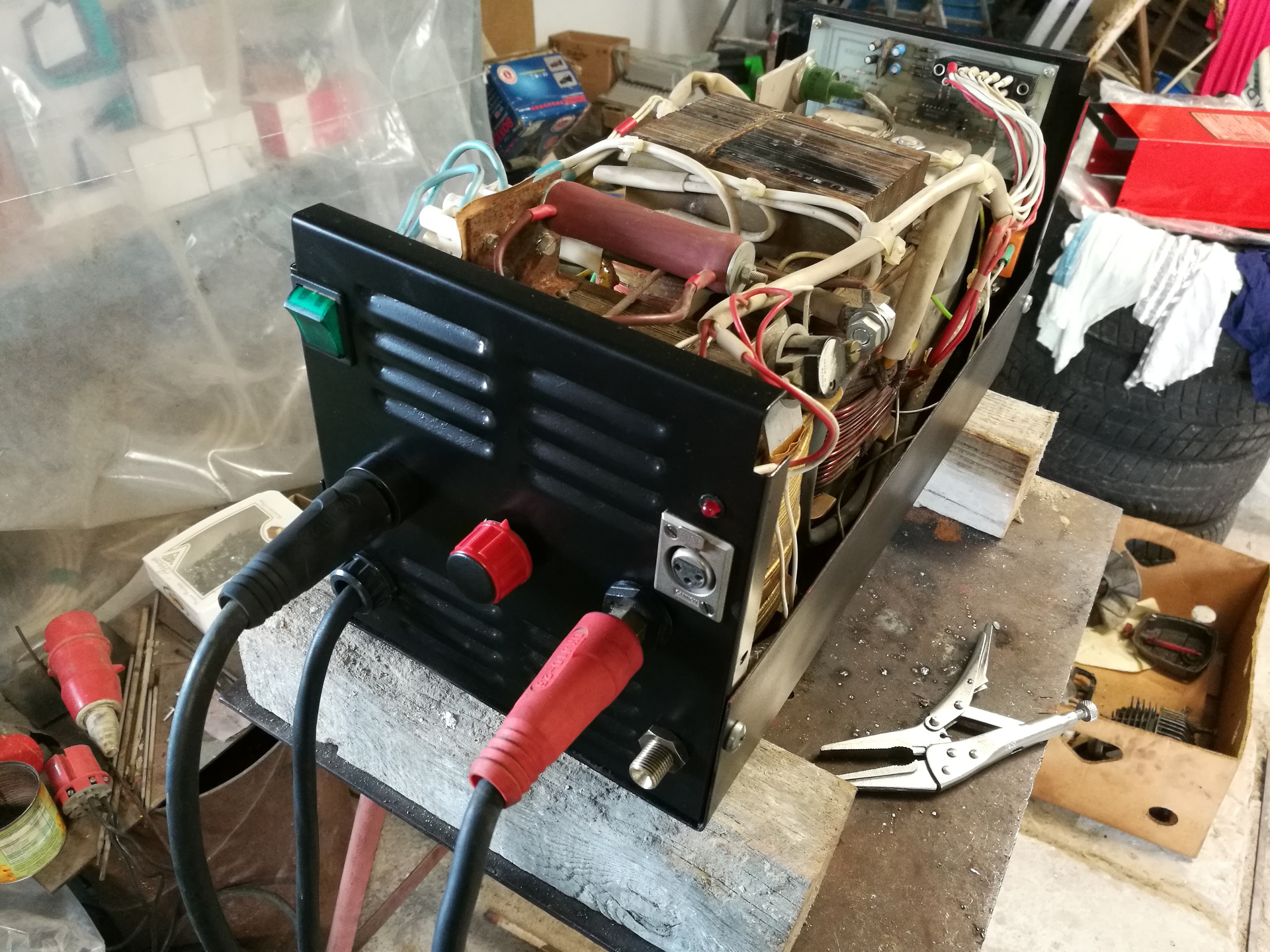

Mértem, valóban 42-45V körül van, kis mértékben változik a potméter állásától függően. Bár igaz, hogy nem True RMS műszerrel mértem. Most festés alatt van a doboza, de ha kész lesz rakok fel a komplett gépről képet, méréssel együtt. Awi-ként akarom majd használni, szeretnék hozzá csinálni egy Hf gyújtást és gáz elő-után futás vezérlést is. Eddig még csak elektródával próbáltam, de majdnem minden általam próbált invertert felülmúlt.

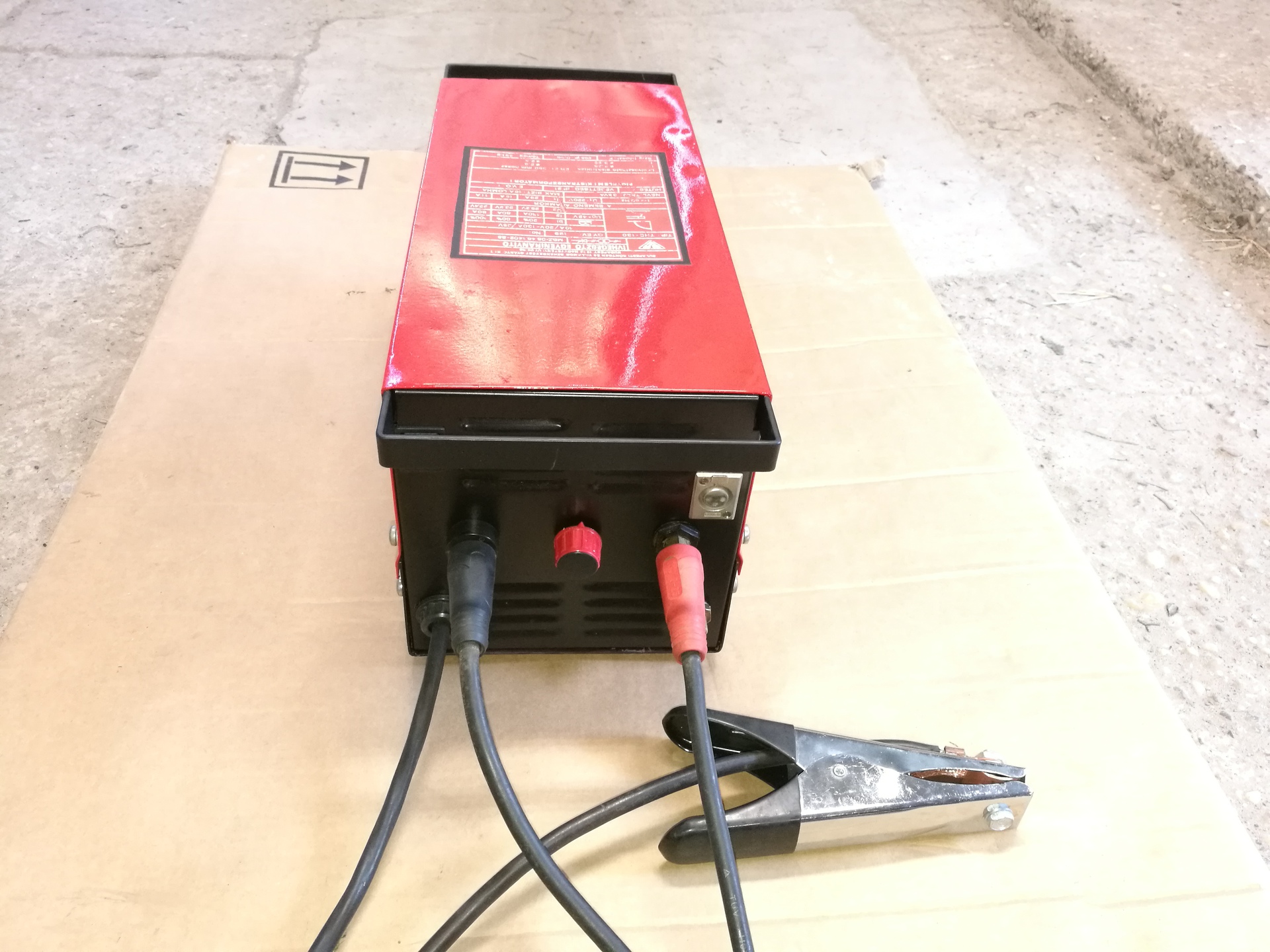

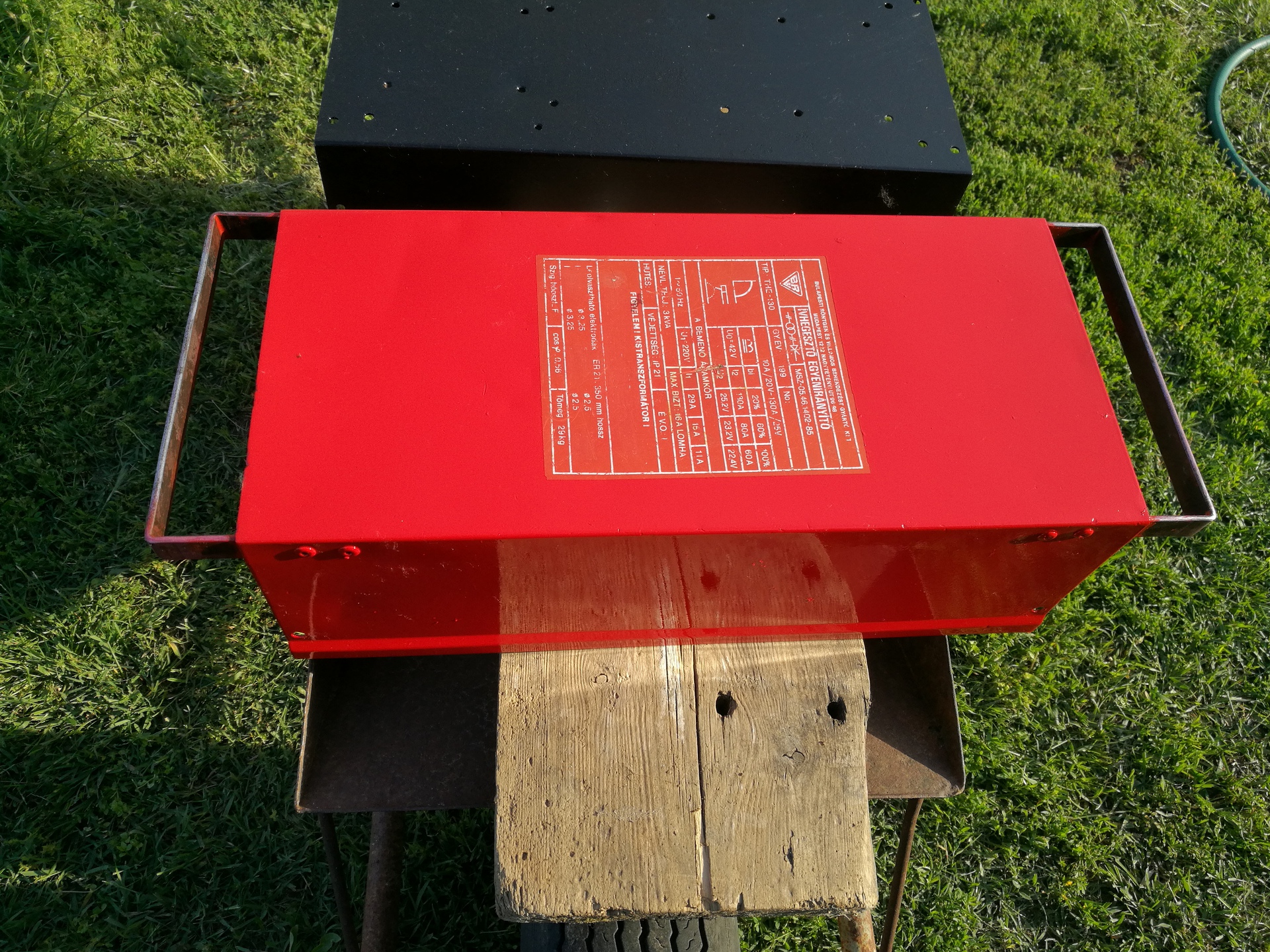

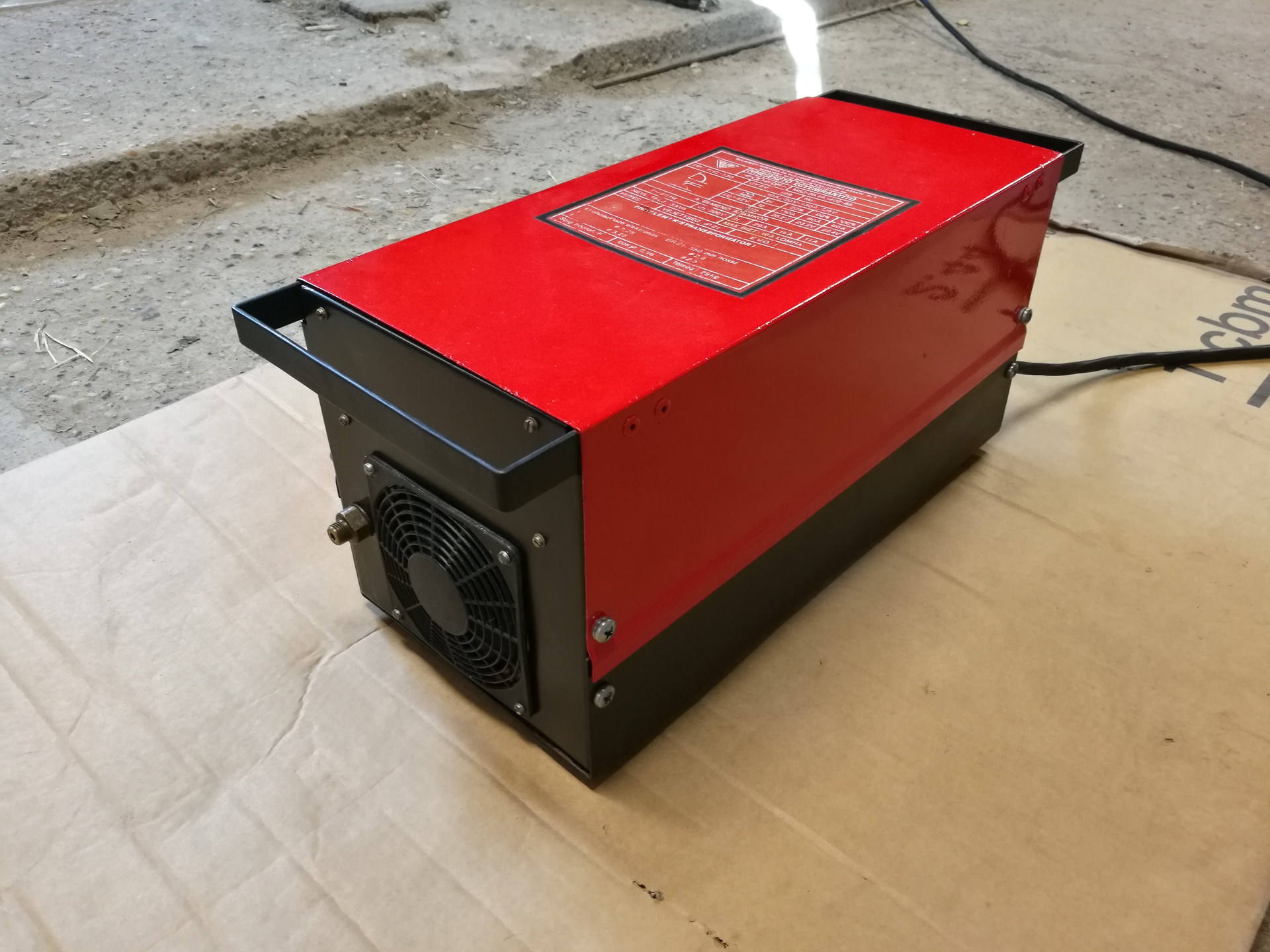

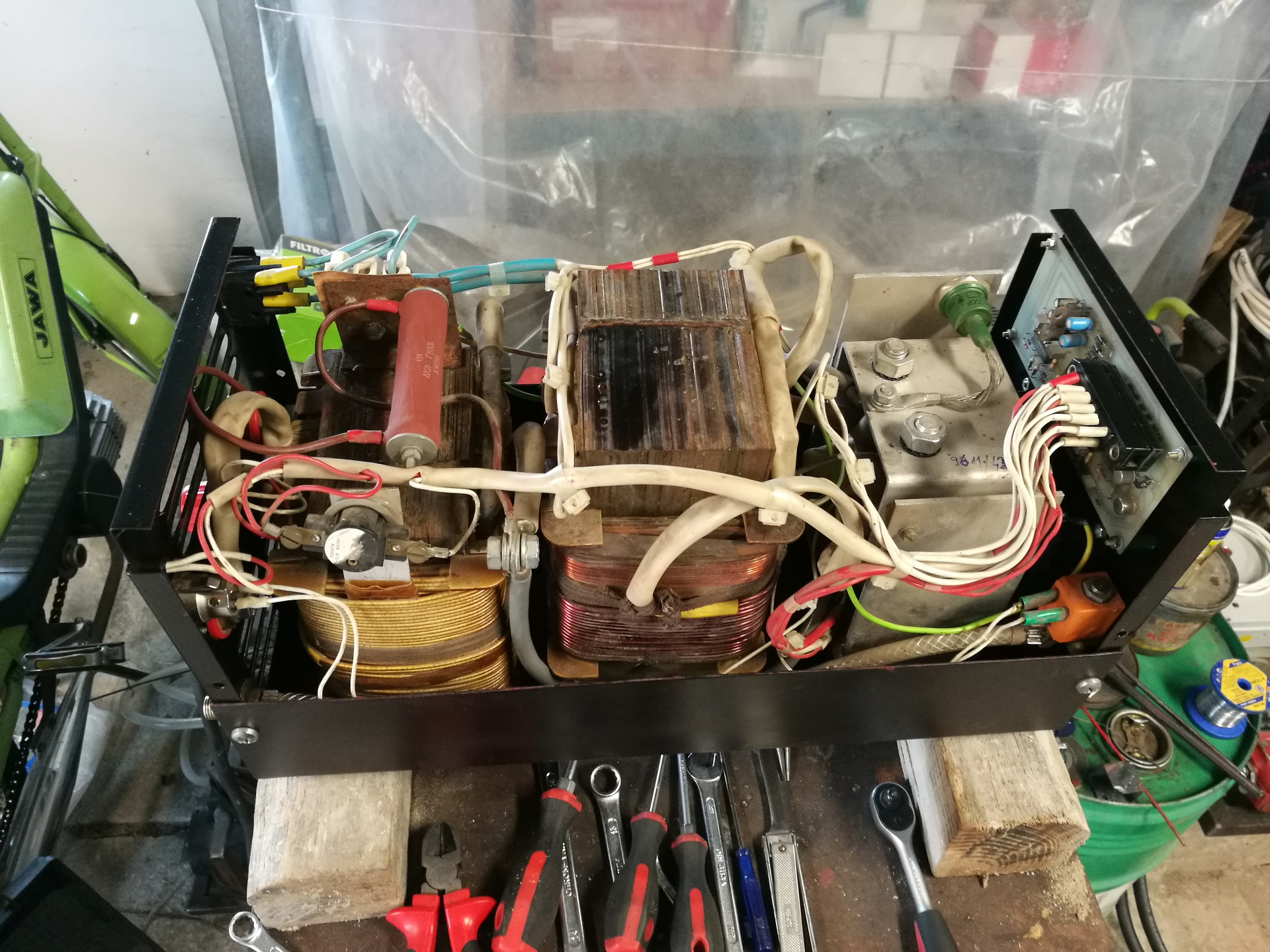

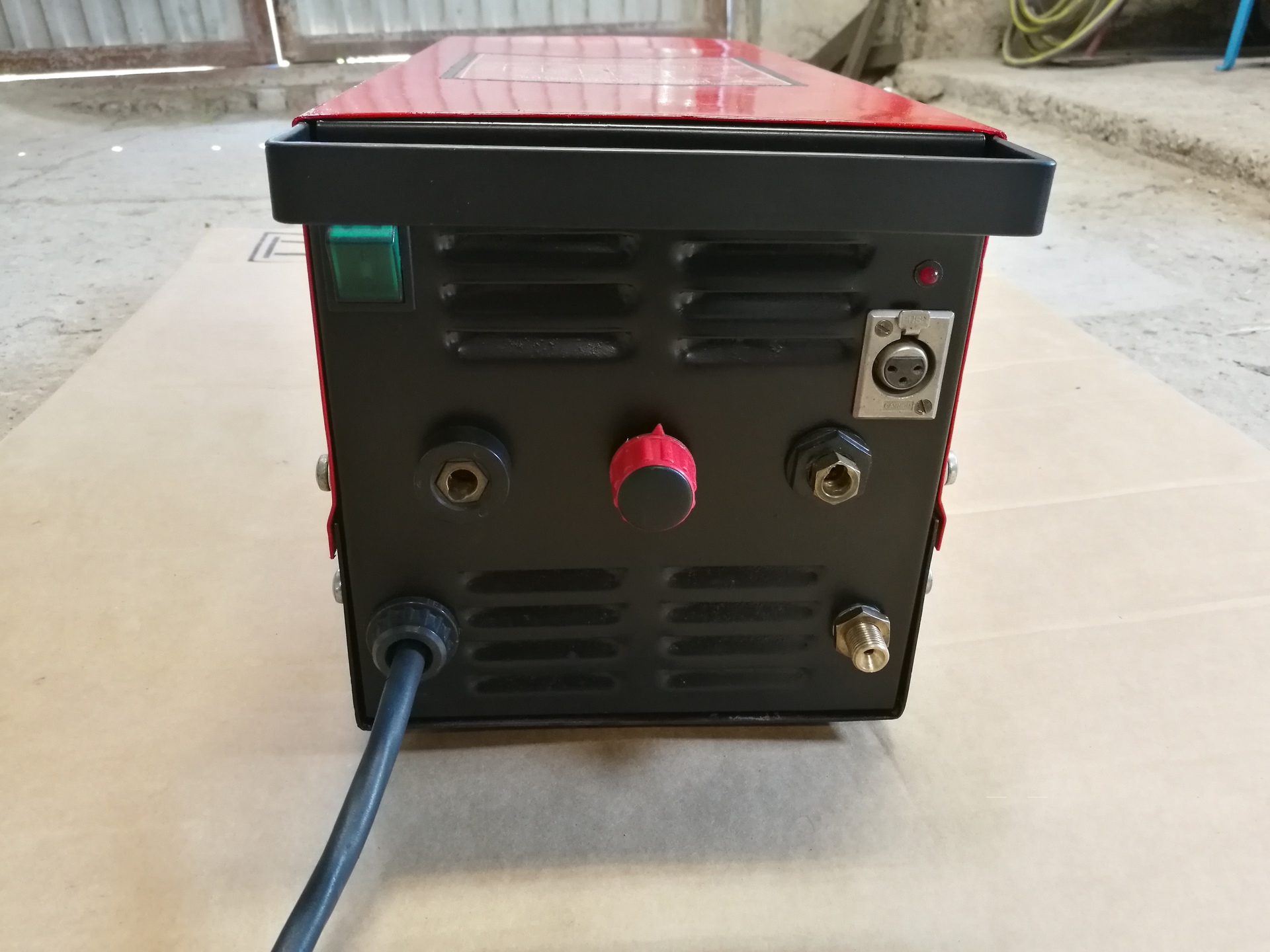

Elkészült a doboz. Az előlap feliratai még hiányoznak, de az is folyamatban.
Mértem gyújtófeszültséget is. 42-44V között van. potméter állástól függően.
Viszont mivel a kimeneten nincs kondenzátor így ez effektív érték. Tehát a tényleges gyújtófeszültség magasabb. Nem tudom tirisztoros szabályzás esetén mennyire helytálló a gyök2-es szorzó. Ugy(pp)=U0*gyök2
Így számolva Ugy=42*1.414=59.3V Nem tudom ez helytálló-e.
De ez nem is annyira fontos, az a lényeg, hogy szépen dolgozik.
Kíváncsi leszek milyen awi-val.
