blaupunkt montreux rcr 127 hangszóró kimenet nem jó

Sziasztok!
Sikerült szerválnom egy blaupunkt montreux rcr 127 magnót, de sajnos nem működik rendesen. A hangszóró kimenetei közül a bal hátsó + kimenet halott, illetve a jobb hátsó (asszem) + néha megy csak. Tudok valahogy variálni a kimeneteken úgy, hogy meghajtsa mind a 4 hangszórót? Az a gondom, hogy nem igazán tudom szétnyitni, mert egybe van forrasztva. Ha muszáj megbontani, akkor mi lehet a hiba forrása? Sajnos csak a mellékelt rajzot találtam. Koszi!

Szia Dee Dee.
Ahhoz hogy segítsünk, elsődlegessen tisztázni kell pár dolgot.

A hiba keresési, és kijavítási folyamatokhoz szükséges alapvető elektronikai ismeret meglétét.

Egy ilyen készülék javításához elengetlenül szükséges eszközök megléte, és szakszerű használata.

Aztán ha beazonosításra, feltárásra került a porbléma oka, mérlegelni kell az anyagi vonzatát.

Szia! Oké, akkor megpróbálom átfogalmazni, hátha úgy tud valaki segíteni.
a) amennyiben nem tudom szétnyitni. Tudom e a működő hangszóró kimeneteket használni mind a 4 hangszóró meghajtására? Nyilván ez borítja az impedanciákat, de nem tudom, hogy dobozon belül milyen kapcsolatban van a 4 hangszóró kimenet? Ha erről van esetleg általános infótok, azt szívesen venném.
b) ha mindenképp meg kell bontani. Van e esetleg általános hibaforrás, ami ilyen tüneteket produkál? A négyből elromlott egy kimenetnek csak a + oldala és egynek úgy, hogy néha jó.

a) Csak ilyen kissé buhera megoldásokat lehet elkövetni, hogy két-két hangszórót sorba kötve az első jobb-bal kimenetre kötsz (ha jól értem, azokban nincs hiba). A hangszórókimeneteknek általában független meghajtása van, egy-egy kimenetnek meg alapveően az számít, hogy a minimum alá ne menjen a terhelőimpedancia (mert akkor leég vagy letilt). Viszont nagyobb impedanciára kisebb teljesítményt tud leadni, tehát így a négy hangszóró halkabb lesz, mintha csak az első kettőt kötnéd be normálisan.
b) A "néha jó" típusú hiba akár lehet csak egy rossz forrasztás is, de bármi más félvezető a jelútban, végig kell követni, hol tűnik el a jel. Elektrotanyán van hozzá egyébként egy elég ocsmányul beszkennelt rajz, abból kiindulva TDA7375-ösök vannak benne hídba kötve, ha a rossz kimenetnek csak a + fele rossz, akkor tippre azok halódnak.

"Hídba" ? ...nem hinném:

Miért nem?

Azért mert itt 2 csatornásnak írják. Máshol meg quad-nak...

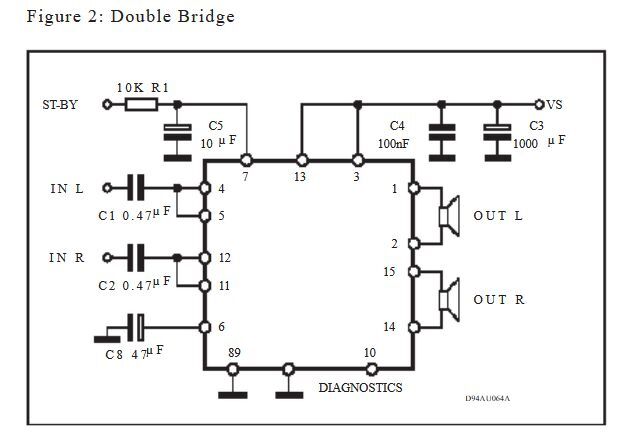

Négy erősítő fokozat van benne, amit lehet külön-külön használni négycsatornás erősítőként vagy hidalva sztereóban is, ahogy az Inhouse által az adatlapból kimásolt rajzon van.

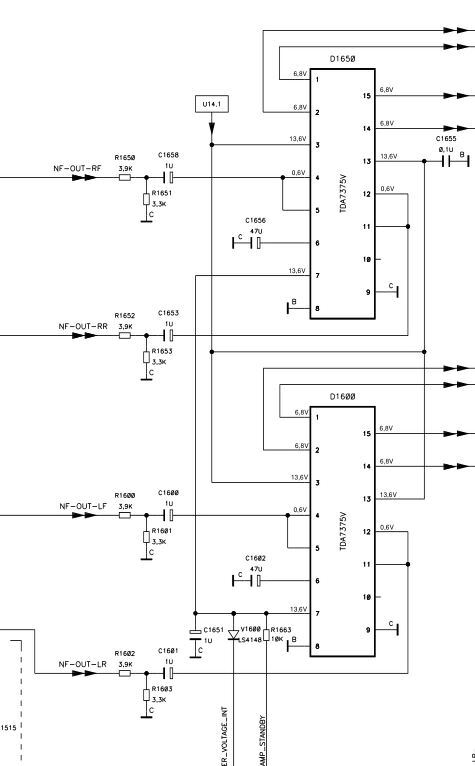

Az általad berakott rajzrészleten is 4 csatornás és hidalt.

Hol van forraszvta? Ezek a fülek lennének leforrasztva? Van kártyád is hozzá?
Nekem is van hasonló rádióm, három is (Boston RCR128, Lübeck C30, meg egy nem működő KeyCard-os kártya nélkül)... [/off]

...meg egy Lugano RCR87. Ebben is 2 db TDA7375V (4x20W) IC a végfok...

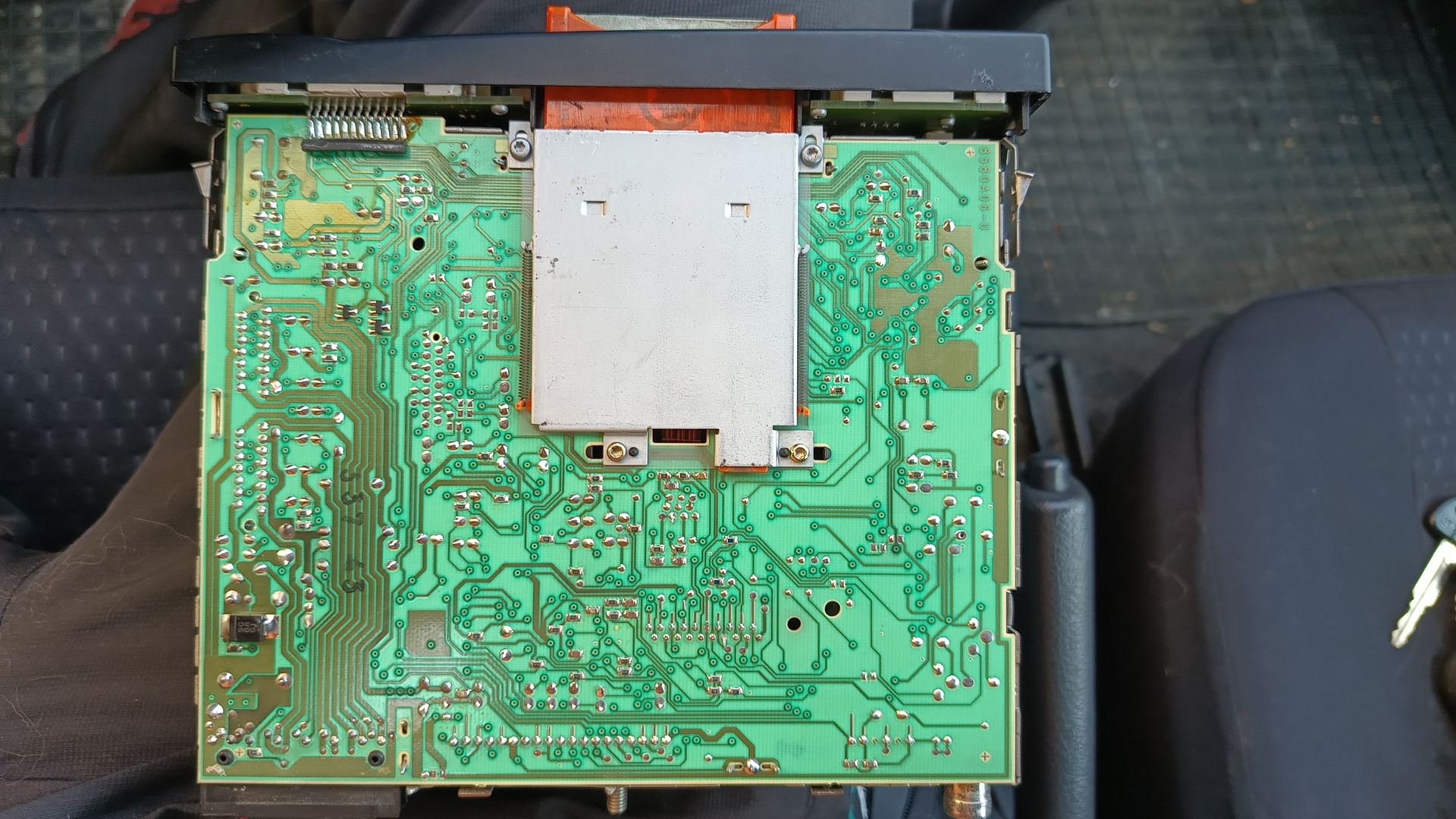

Bocs, rosszul fogalmaztam, eddig tudtam szétnyitni, a kijelző vezetékei miatt. Van kártya és a csatlakozó is ép.

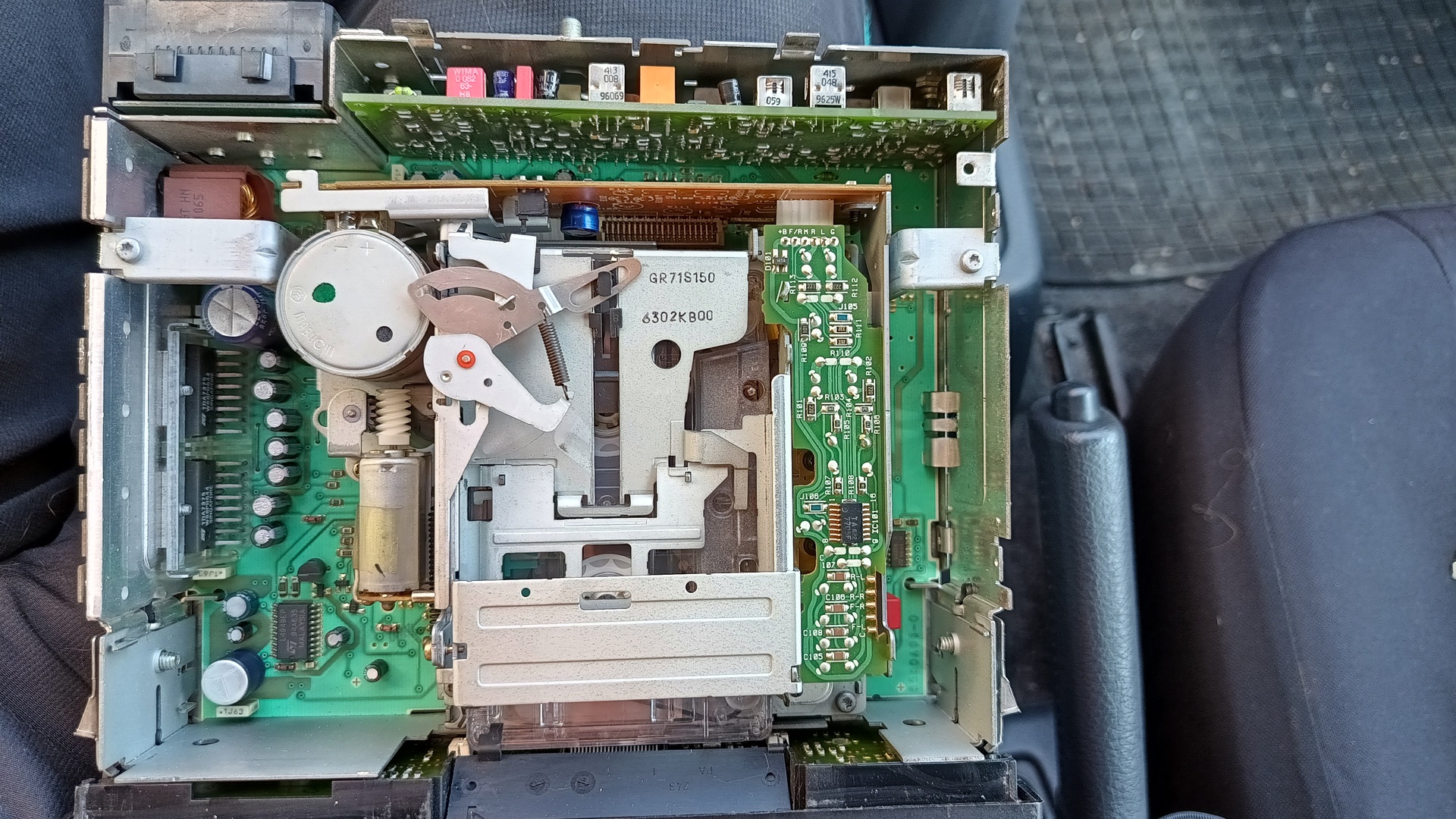

A két végfok ic-t ezen a képen jól látni. A működő melegebb lesz a másiknál, de lehet a hibás IC lesz tűzforró... De az is lehet, hogy az IC bemenethez nem jut el a jel...
Ha tényleg rossz, ki lehet csipetni óvatosan egyesével a lábait a hibás IC-nek.

Igazad van. Részemről eurocsatikkal szoktam bekötni próbára, a végfok működlse hallatszik brummra is akár alulról
