A Live Mesh-ben mennek fel az altiumos könyvtárak amik a másik fórumban vannak taglalva illetve olvashattál róluk itt is pár oldallal vissza pár demó képpel egyetemben.

Akinek kell annak a live mesh szolgáltatást kell használni meg megadni nekem az MSN címét.
Most egy napja nagy kavasr volt, meg a netem is meghalt nem tudtam rendet rakni. Most alternatív módon csinálom.

Hali Zsimon,

Megvan az Altim Summer edition. Licenc nem kell hozzá? Vagy megy nélküle is minden rajta?
Üdv

Elég általános alkatrész pedig. Próbáld meg manuálisan megkeresni a Texas Instruments mappán belül az OpAmp library-ban.

Köszi, de nem jól kerestem. Advanced-re kell állítani a keresőt.

Viszont van egy másik kérdésem. Ha egy alkatrésznél, pl.: 1n4148-nál lehet választani a : signal integrity, és a Simulation között. Melyik mire való? A simulation akkor kell, ha szimulálni is akarom az áramkört, vagy nem jól értem?

Sziasztok! Az baj, ha egy LGA footprint készítésekor a SOLDER nevű rétegen össze érnek a SOLDER-ek? Altium varázslójával csináltam. A PAD-ek és a PASTE-k is jó távol vannak egymástól, de azok összeérnek. Köszi!

Sziasztok!
Hogy lehet az Altiumban (8.3) a schematic jobb alsó sarkában levő feliratmezőt szerkeszteni? Köszönöm!

Sziasztok!
Segítség kéne az Altiumban. Hogyan lehet több dolgot, pl: az összes track-et 20milről 30milre alakítani? A Find Similar Object paranccsal próbálkoztam, de valamit biztos elrontok, mert sehogy sem jön össze.
A Protel 99 nél az Interactively Route Connections parancsnál ha húztuk a vonalat, a tabulátorra layert váltott, most meg kijön egy ablak, és ott meg kell adni, hogy a két layerről menjen a másikra.
A netlistát nem tudom betölteni, mert nem találom a régi Load Nets parancsot. Biztos valahova eldugták, vagy másképpen kell.
A Potel 99-et használtam, XP alatt is de sajnos most valamiért nem akar működni.
Előre is köszi.
Üdv: gepesz13

Sziasztok! A feliratmezőt megoldottam úgy, hogy text frame-et helyeztem fölé, és abba írtam a szöveget.

Altiumban PCB tervezéskor van egy problémám, egyes footprintek pad-jei összeérnek a sárga Top Overlay vonallal, és ezt kizöldíti (fanout_default rule hiba), milyen Rule beállítással lehetne ezt a hibajelzést megszűntetni? De az pedig megmaradjon, hogy padek összeérésekor jelezzen! (a footprintek Protelből maradtak)
Köszönöm!

Manufacturing/Silkscreen Over Component Pads

Altiumban(2009 Winter) hogyan lehet azt megoldani, hogy a megtervezett nyákkal kitöltsön egy adott méretű (Eurocard vagy A4) nyákot, és abból legenerálni a gyártáshoz szükséges gerber és drilling fileket?

Sziasztok!
Ilyenkor mi a problémája az altiumnak?
Üdv: gepesz13

Helló!
Én is elakadtam itt
Vajon hogyan tovább?

Számozd meg az alkatrészeket. Így mind a három ellenállásnak ugyanaz a száma ( R?). Tools/Force Annotate All.

Sziasztok! Van 50db egyforma meghajtó kimenetem (ellenállások, FET, bip.tr., sorkapocs, stb.), lehetne-e őket csoportba szervezni, azaz pcb-re frissítéskor összeszervezze kis csoportokba, hogy ne kelljen nekem külön összevadászni a 100 ellenállásból ez egyes kis egységek alkatrészeit? Van-e erre mód Protel dxp '99-ben?

Természetesen azon túl vagyok, csak ennél az egyszerű példa kapcsolásnál elfelejtettem.
Tehát amint alant látható számozva is ugyan az az eset.
Mellékelem az sch--t is.

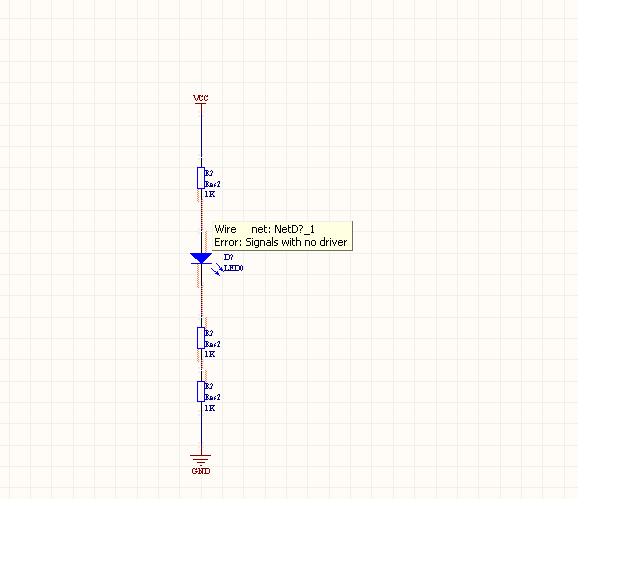

kb. 50 alkatrészből álló kapcsolást rajzoltam meg, és ami nem tápon, gnd-n, vagy IC kimeneten van, azok vezetékezésére mind hibát ír, így természetesen a NET listát sem generálja le.

Sziasztok.
4-5éve a Protell 99SE programot megmutatták, és ez számomra nagy áttörés volt az akkori nyáktervező prg-hoz -( tangó)- képest.
A 99 SE mindaddig használtam még az op. rendszert le nem cseréltem XP-re (98 alatt nem akart működni).
Ez után jött a Protell DXP.
Kezelése már elég jól megy, saját adatbázist szerkesztettem ( túl sok az alapban a felesleg).
Kicsit számomra csak az a baj, hogy a 3D megjelenítési módban több „alkatrészt is „ szürke kockának ábrázol.
Neten keresgélve you tubes videok az Altium Protell DXP-ről nagyon megtetszetek.
A videók felnagyításával rájöttem ez teljesen más prg.: Altium Designer Summer 09.
Persze a 3D grafika fogott meg.
A program fellelhetőségéről tud nekem valaki segíteni?
Előre is köszönöm.

Hali,
Azthiszem a piratebay-ről töltöttem le.

Sziasztok.
Altium DEsigner Summer 09 telepítve egy gyors kis méretű sch fabrikáltam, ebből pcb-t. Mindezt csak azért , hogy kipróbáljam a 3D lehetőségét a programnak.
" 3 " gombot kezelve, következő hibát írta ki:

"Graphics adapter for this display does not meet DiretX requirements (DirectX 9.0c, Shader Model 3.0).
Unable to switch to 3D."

Szerény fordításom:
Grafikus kijelző nem felel meg a követelményeknek DiretX, Shader Modul 3.0.
Nem tud átváltani a 3D-re.

A PC adatai:
2,4 Ghz P4 proci.
1 G ram
Ati Radeon 9550 -128 Ram
(DiretX 9.0 c telepítve.)

Találkozott valaki ilyen hibával ?

Ugyan ez van nálam is. Szerintem a VGA kártya csere a megoldás .Nvidia-nál a 6 os sorozat a minimum. Nekem FX5200 Vga kártyám van. Szerintem itt lesz a gond.Olyan kártya kell ami Shared 3.0 kompatibilis.

Hali,

tudna valaki segíteni az Altium Designer summer 09 licensz installálásában? Nekem nem megy...:S Megvan az .alf kiterjesztésű fájl, de utána hogy van tovább?

Altuim designer 9-et használok és a szimulátorával van némi probléma szerintem...

Akármilyen tranzisztoros kristály oszcillátort rakok össze benne ilyen kimenetet kapot (Fájl:Colpitts kimenet).

Viszont van benne egy gyári az example könyvtárban ahol a két fet egy invertáló kaput hivatott helyettesíteni és az meg gond nélkül megy. (Fájl:gyári)

Valakinek nincs valamilyen tapasztalata a dologban? Az Analyses Setup->Advanced Opptions -ban elég sok mindent lehet állítgatni, nem-e esetleg itt van a probléma?

Az utóbbi időben elég sokat függtem az altium szimulátorán és aki kicsit tesztelgetni akarja akkor annak néhány hasznos tanács:

-Minden alkatrésznek kell hogy legyen szimulációs modell fájlja!
-Amikor megtervezzünk benne egy kapcsolást vagy módosítjuk azt nem lehet egyforma pozíciószáma(Designator) 2 alkatrésznek!
-Nem lehet a pozíciószámot ? (kérdőjelesre) hagyni! Pl.: Y?

Alkatrészek pozíciószámát a Tools->Reset Schematic Designator menüpont alatt lehet nullázni. Ekkor minden pozíciószám megkapja a ?-jeles formát.
Ezután újraszámozás!
Tools->Annotate Schematics->
-Update changes list->(itt megszámolja hány alkatrészünk van ?-jeles pozícióval)
-Accept changes list(Create ECO)-> (itt mutatja nekünk hogy hogyan gondolta a számozást. PL.: Y?->Y1)
-Execute changes->(Ezzel magyarul leokézzuk hogy csináld )
-Ezután Close 2x

Remélem tudtam segíteni valakinek...

Sziasztok!

Most tanulgatom az Altium designer 9-et. PCB készítésekor az alábbi képen látható zöld mintázat jelenik meg egyes kivezetéseken és huzalozáson. Nem sikerült rájönnöm hogy mi lehet ennek az oka.
Valaki esetleg tudja az okát?

Előre is köszönöm!
Forest

Helló!
A zöld mintázat DRC hiba miatt jelenik meg. Ha az egérmutatót a zöld mintázatú vezetősávra viszed, meg fog jelenni a bal felső sarokban a heads up display-en, a Shift+V billentyűkombináció, ezt használva a board insight-ban megjelenik a hiba oka.

Talán ez segíteni fog:
Bővebben: Link

A board insight használata:Bővebben: Link

Remélem tudtam segíteni...
Üdv: george21

Helló!

Az lenne a kérdésem, hogy hogy lehet használni az Auto Placer-t az Altium Designer-ben.
Mert nekem a következő hiba üzenetet adja: No valid keepout is defined on this board
Illetve, hogy lehet a valid keepoutot definiálni ?

Előre is köszönöm !

A keep out layer-en. Jól nézd meg, hogy összeérjen majd a vonalak vége.

Ezért érdemes varázslóval csinálni a PCB-t. Akkor nincs ilyen gond.
Többször próbálkoztam az auto placer használatával, de nem sikerült értelmes müködésre bírnom.

Én is varázslóval csinálom, úgy nincs hiba. Legalábbis annyi...
