Ez a téma ha úgy tetszik a mi "kiállítótermünk", nem pedig a ki mit csinált volna másképpen, mások helyett, és legfőképpen nem javítós téma.
Minden készüléknek van saját témája, ott kell kitárgyalni a részleteket!
FONTOS! A kapcsolási rajzok keresésére is van saját téma, ott keressetek rajzokat!
vannak még kivételek
 Mindjárt valaki bevágja, én először robotot építettem
Sehol sem vagytok... 2 évesen nyúltam bele egy csöves tévébe, aminek nem volt fent a hátlapja, de be volt kapcsolva...a fél karom megégett, azóta szeretek mindent, ami elektromosággal működik...
Ez mindent vitt, de szerintem végezzük be az offolást, mert én leszek először kidobva innen
De kaqkk, erdgab és bankimajki nem offolt, leírták mit építettek kiskorukban. Az nincs megkötve, hogy csak friss projekteket lehet itt elmesélni/bemutatni, úgyhogy csak én offoltam, amiért elnézést kérek...
en is 2 ledes pillogoval kezdtem.
csak tul elhanyagoltam... jott az elso PC. erdekesebb volt. most meg tanulom ujra amit eddig tudtam
Azta, Zoli bácsi, ügyes vagy...

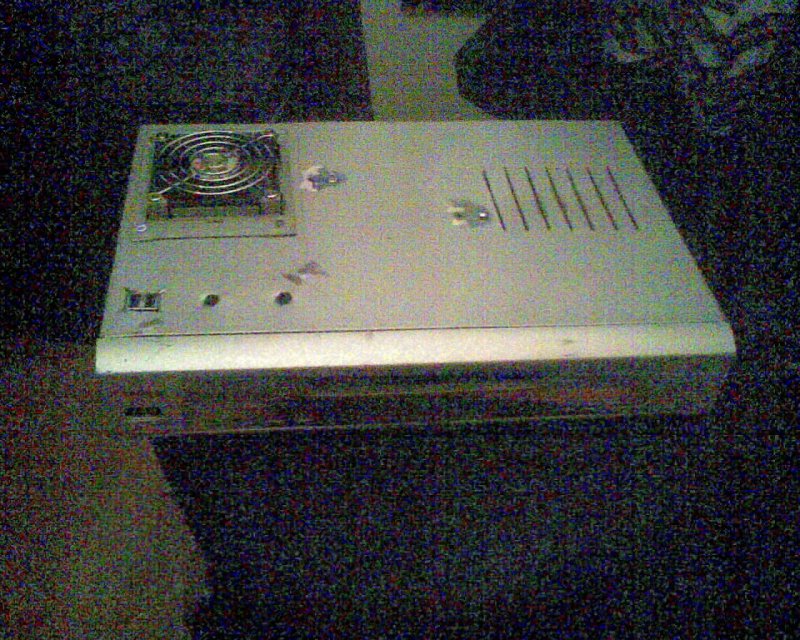

[OFF]Én a PCL86 SE-vel kezdtem, mert a PCM2902 lába letört, amikor építeni akartam vele az USB-s hangkártyát. De a PCL-t azóta átépítettem, egy régebbi félvezetős rádió dobozából egy PC tápegység dobozába. A hálózati trafója is más lett, mert a nagy dobozban egy csöves rádió trafója volt neki, most meg egy 150W-os toroid. Bár még mindig nincs teljesen kész, fa oldallap kéne, meg rendesen felragasztani neki az előlapot, mert a múltkor csak ragasztottam rá egyet. Képek
Van. Mikor en elkezdtem, az elso led epp elkezdett vilagitani a laboratoriumban. Ezert nalunk a vasbotba meg nem arultak ilyet. Viszont volt P13A tipusu tranzisztor, amivel csinaltam erositot a detektoros radiomhoz.
Udv Vili A LED

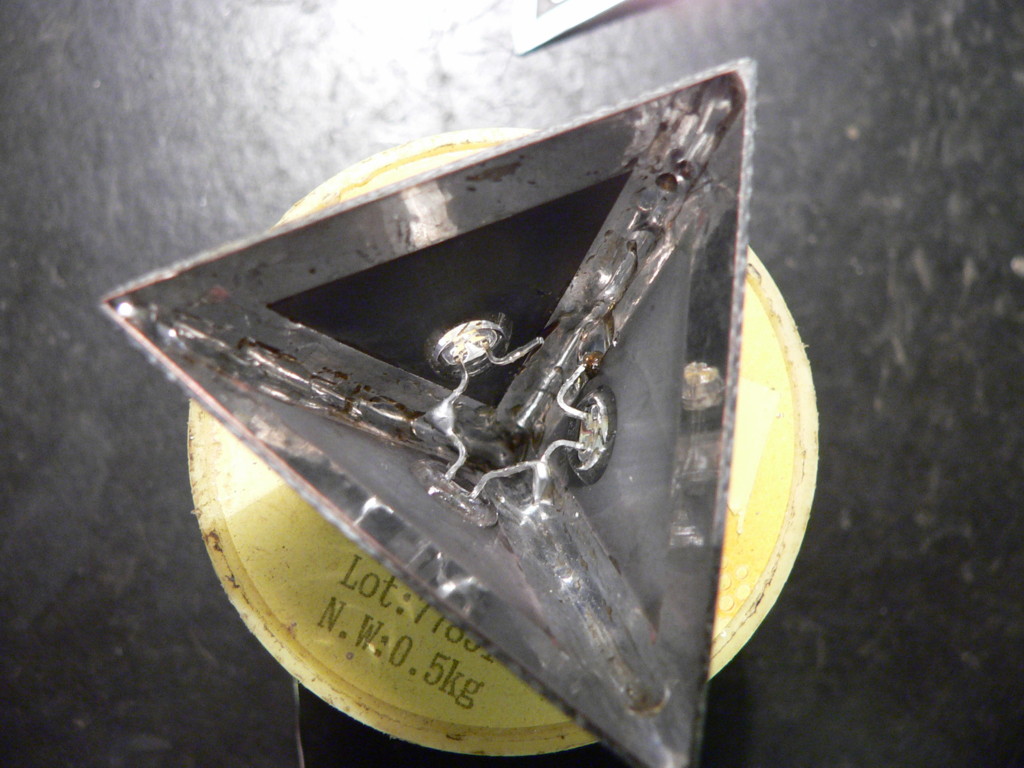

Nem is tudtam, hogy az UV LED alapja gyémánt :finom:
Sziasztok!

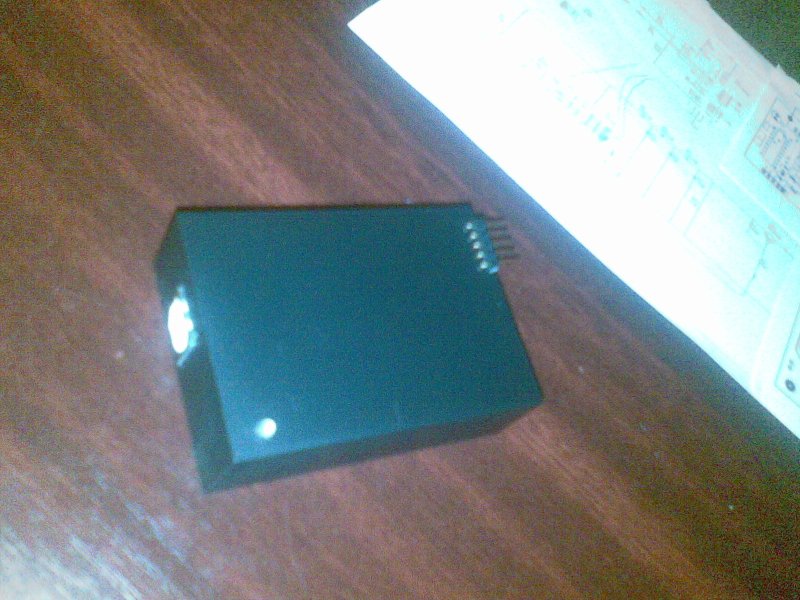

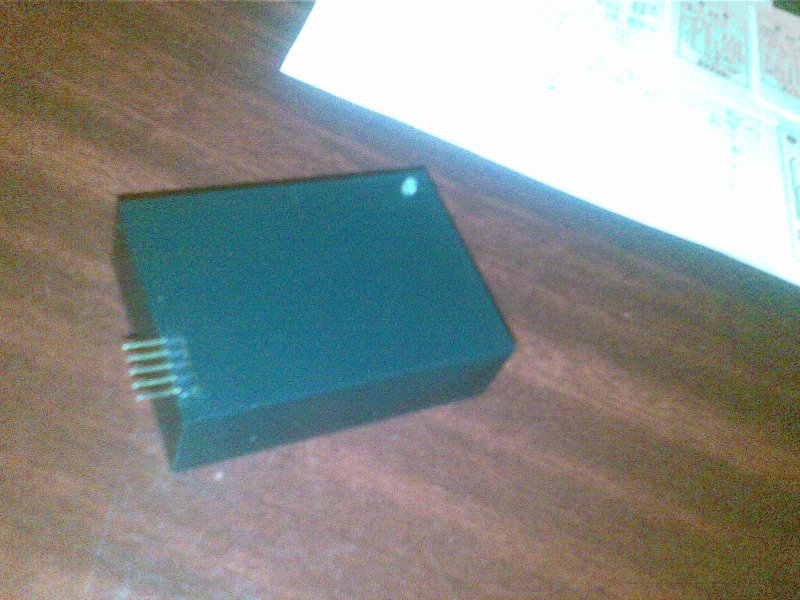

Itt a legújabb kreálmányom. 2 tapsra be és 2 tapsra kikapcsoló szerkezet  Sajnos nem mindig működik tökéletesen és a hatótáv sem az igazi, de arra gondoltam hogy egy mikrofon előerősítővel talán megoldható a dolog. Mindent csatoltam ha esetleg valaki kedvet kap... üdv
Ja.....
Ki felejtettem azt a fontos momentumot ,hogy nem mindegy ki mikor kezdte (évszám)!
Szia!
Tetszik, szép munka. Látom te is precízen dolgozol, így is kell . Egy mikrofon erősítő nem árt bele igen..üdv: Dávid

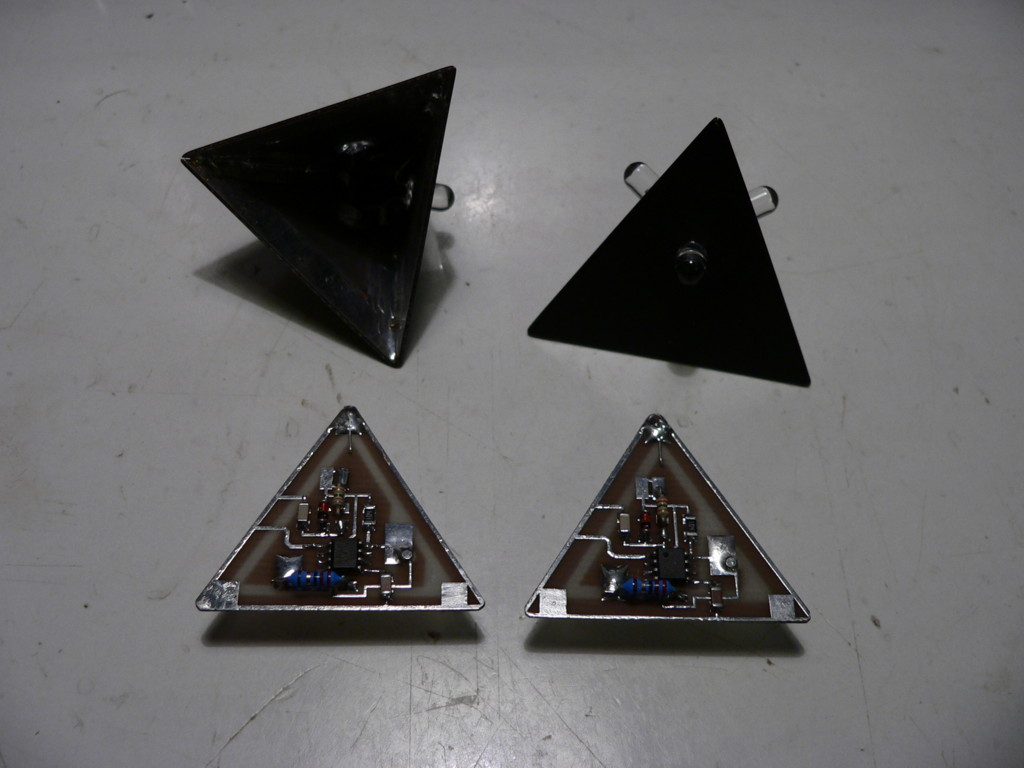

Villogó 2.0 Javított kivitel.Ma megcsináltam.Köszi a tanácsokat.
Még egy indurka-pindurka jótanács: Az alkatrészeket forgasd egyforma pozícióba (ha lehet), mert esztétikusabb és könnyebben leolvasható az értéke, szervizeléskor.
Esküszöm kedvet kaptam egy ilyen multi építéséhez !
Úgy látszik nem csak az én mániám ez az egy irányba rendezés
Egy icurka-picurka jótanács (bocs, hogy nálad írom, több embernél láttam már) : ne maradjanak "lebegő" rézfelületek. Ez digitális áramkörnél (a képen szerintem ilyen van) nem annyira érdekes, analógnál vagy kevert áramkörnél fontos. Ha nem tudjuk testre kötni, inkább vegyük ki ezeket a rézfoltokat. Két vezeték között egy GND-re kötött rézcsík csökkenti a zajérzékenységet, de ha nincs kötve sehova, akkor inkább árt, mint használ.
Épp azon gondolkodtam, hogy ezt megemlítsem-e
Nekem személy szerint nagyon nem tetszik, hogy kisebb-nagyobb cafatok ottmaradnak úgy mindenfelé… A nagyobbak még annyira nem is, de az ilyen apró, pont szerű, és kicsit nagyobbacska pöttyök úgy néznek ki, mint ha ott valami piszok miatt nem marta volna le a cucc a panelt… Asszem a gyárin se lehet ilyesmit látni  (a gyárinál jobbra kell törekedni, tudom)
Köszi, tudom. Csupán azért vannak "cafatok", mert így kevesebbet kell lemaratni. Összefüggő föld esetén, természetesen össze vannak kötve.
Üdv!
Feltöltök még 2 képet a programozható elosztómról. Ma volt az élesztése, nagyon szépen működik. A képen látható egy alap idő amit beállítunk, egy Beállítások menü, ahol a képen láthatók szerint választhatunk OUT1-OUT4 -ig illetve állíthatjuk be az időtartamot, mitől meddig szeretnék hálózatra kapcsolni az adott fogyasztót. Az adatok mentve felirat, annyit tesz, hogy a beállításokat elmenti eepromba, így azokat nem kell áramszünet estetén újra beállítani. üdv: Dávid
Sziasztok elkészült a DOZ tuningolt verziójú erősítőm!

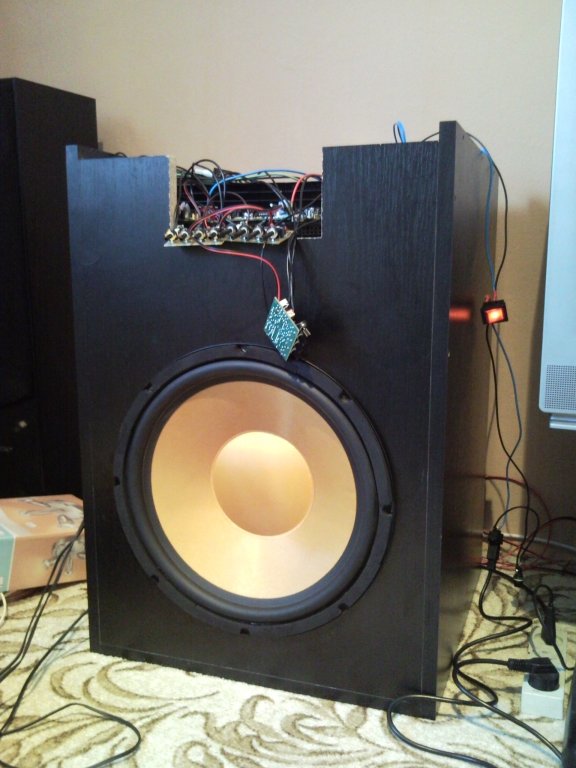

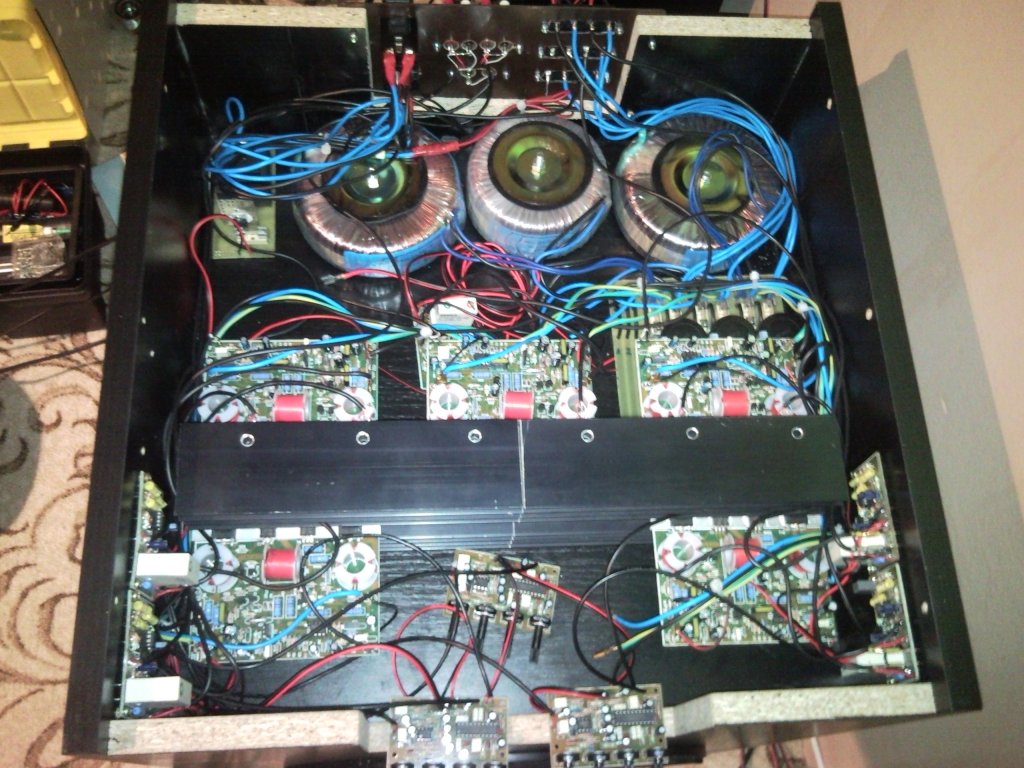

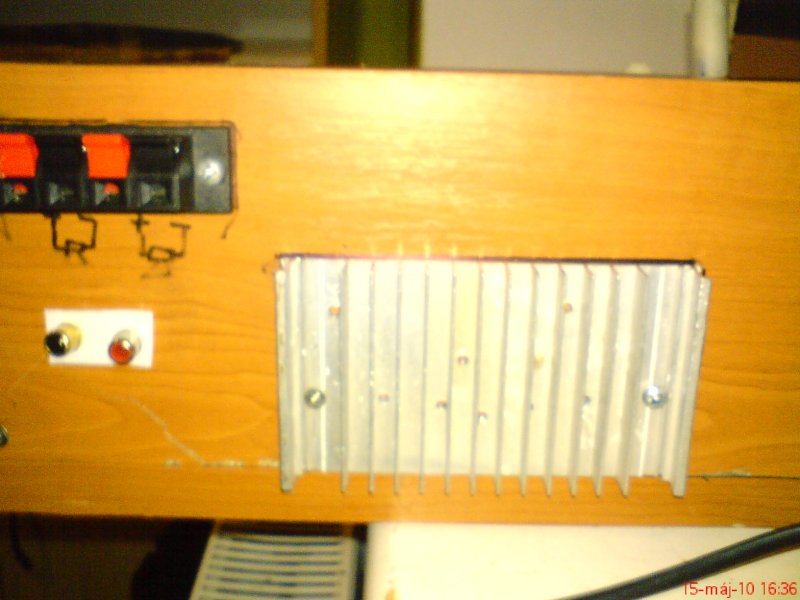

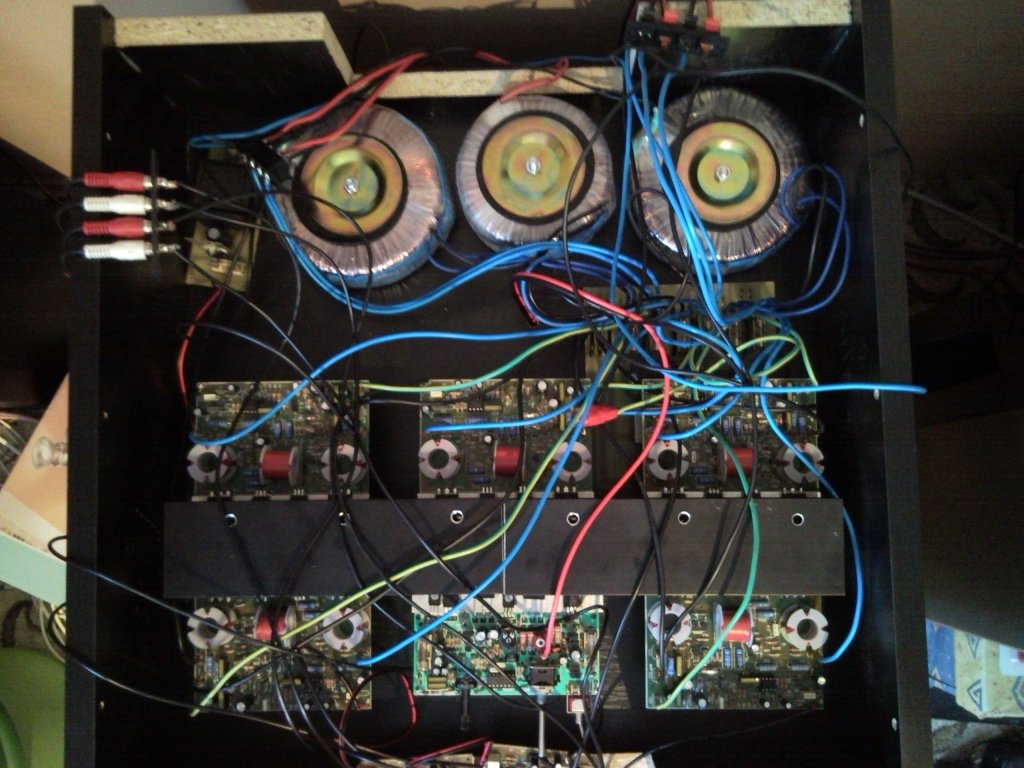

Főbb paraméterei: -A osztályú -Tuningolt verzió 2x3 végtranzisztora lett kibővítve (MJ15003) -Megjahtótranzisztorok MJE15030 -Tápfeszültsége :40 volt 4*4700ľF szűrt táp -1.7 A nyugalmi áram egynelőre passzív hűtéssel de egy kis aktív hűtés elfér rá... -400W 230/30 volt Toroid transzformátor -bekapcsoláskor késleltetee hangfalátváltás hangszórókilökéscsillapítással (másik erősítő kibemente csatlakoztatható és alapállapotban az van a kimeneten bekopcsolás után vált át ~3s késleltetéssel mialatt feltöltődik a kondenzátor így nem jelenik meg a hangfal rákapcsolásakor a kondenzátor feltöltődéséből adódó hangszóró kilökő inpulzus -kimenős kondenzátor : 1x 4700ľF elco + 1x 10ľF MKT A hangja megítélésem szerint remek nagyon szeretem közép és mély tartománya nagyon szépen szól. És mellékelek néhány képet. és további kommentben

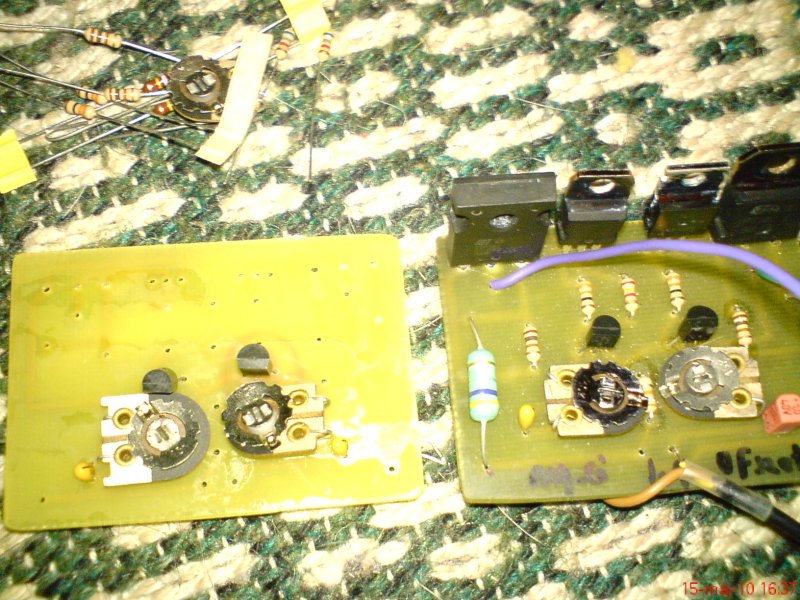

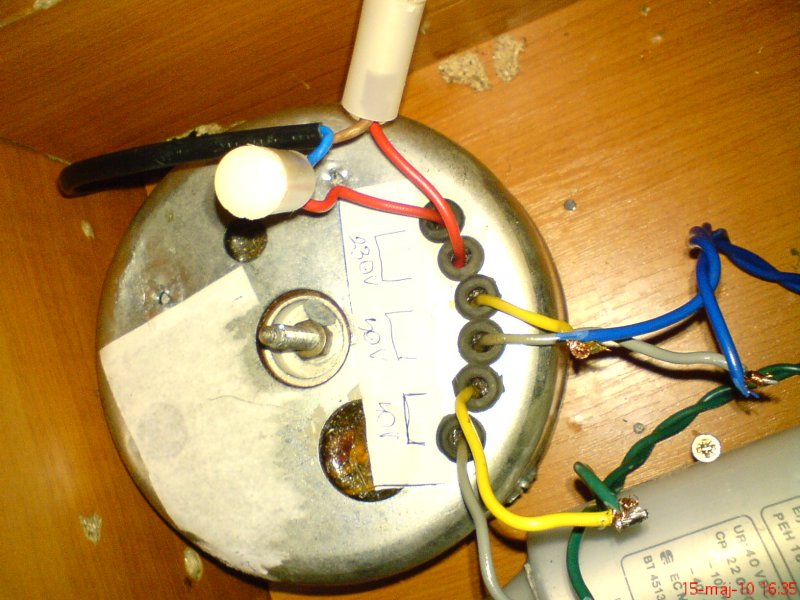

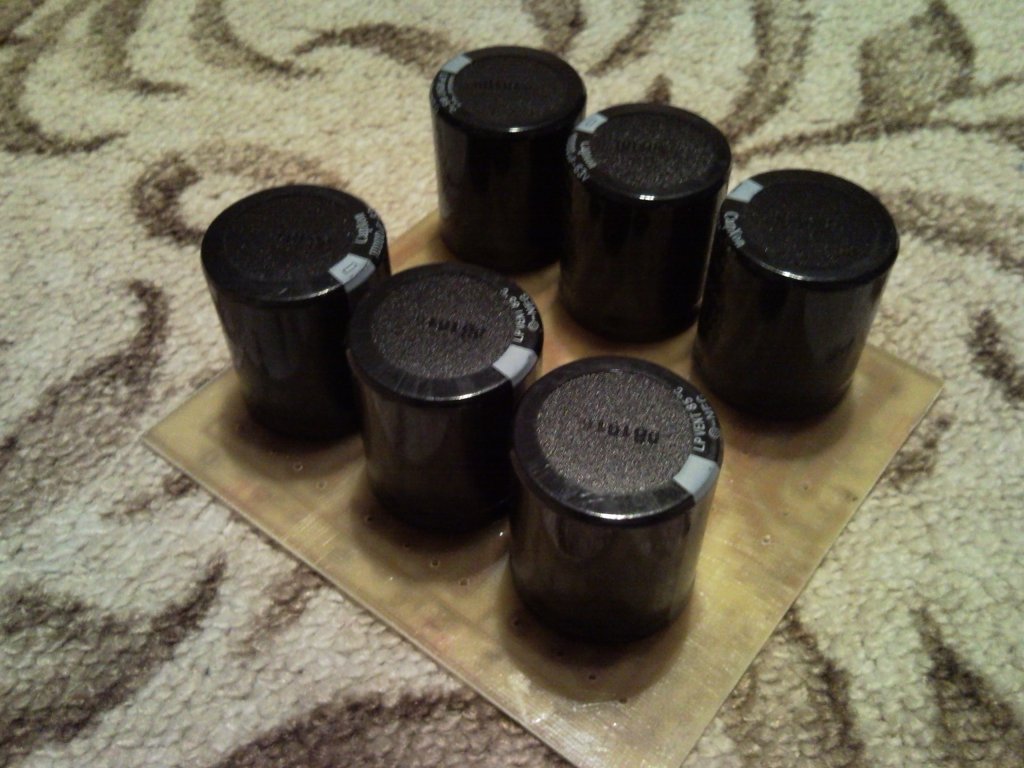

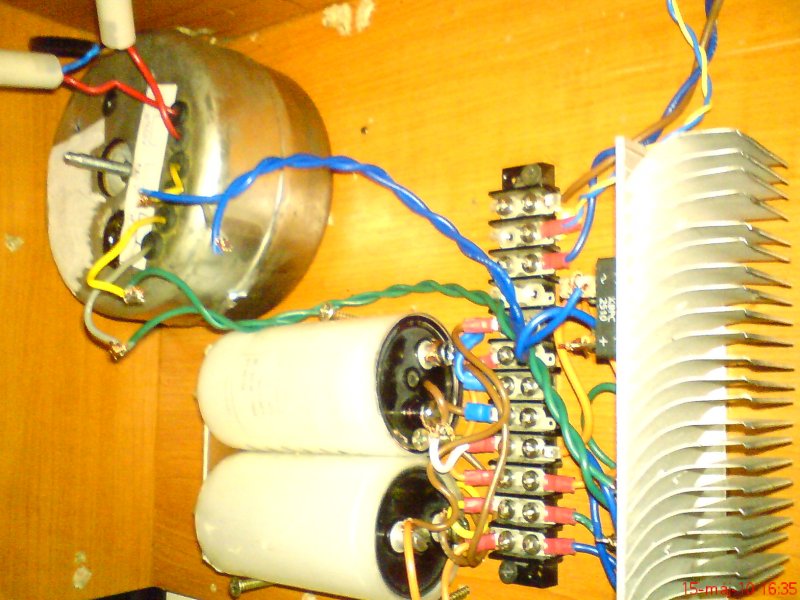

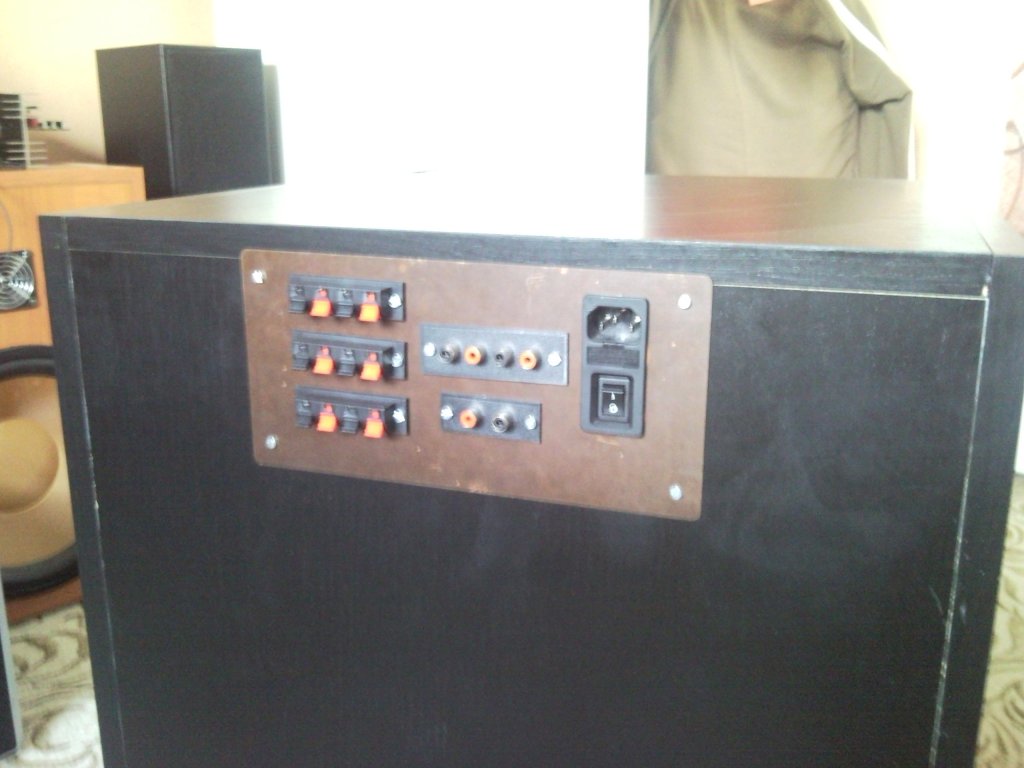

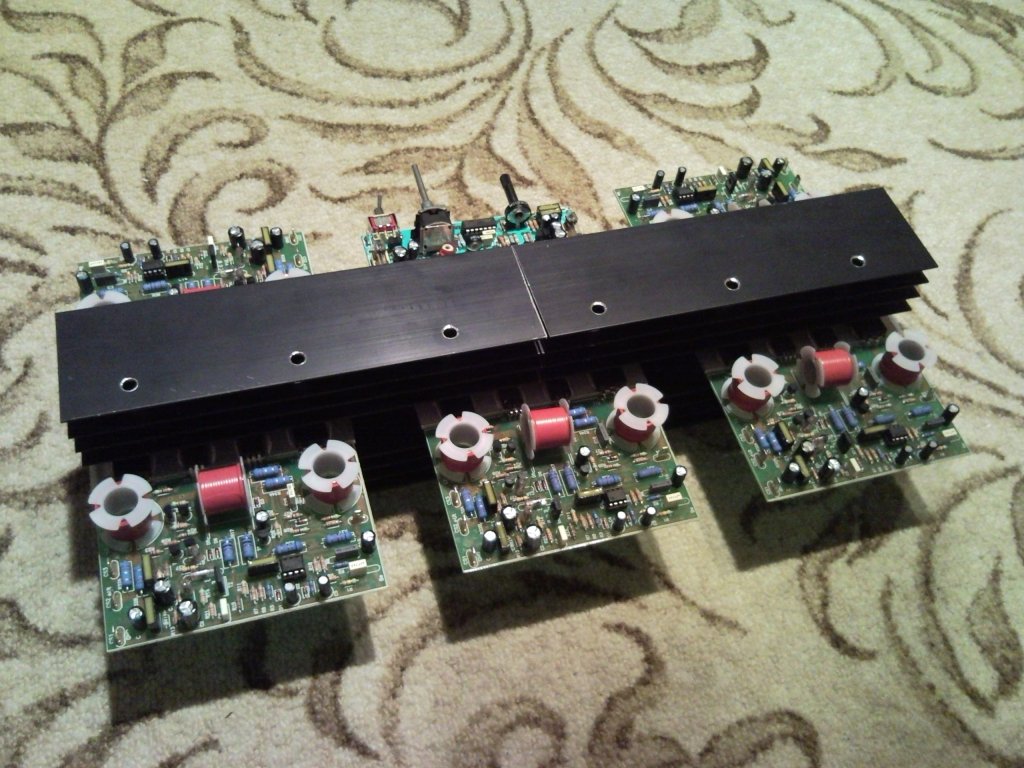

és a további képek az alkotóelemeiről
Szép munka! Azt is kiírja, hogy éppen melyik kimenet aktív? A panelról is van fénykép?
Hasonlót én is készítettem: Bővebben: Link
Szia!
Igen van fénykép: Bővebben: Link A konektorok alá helyezett led-ek jelzik vissza az akítv kimeneteket.
Hali!

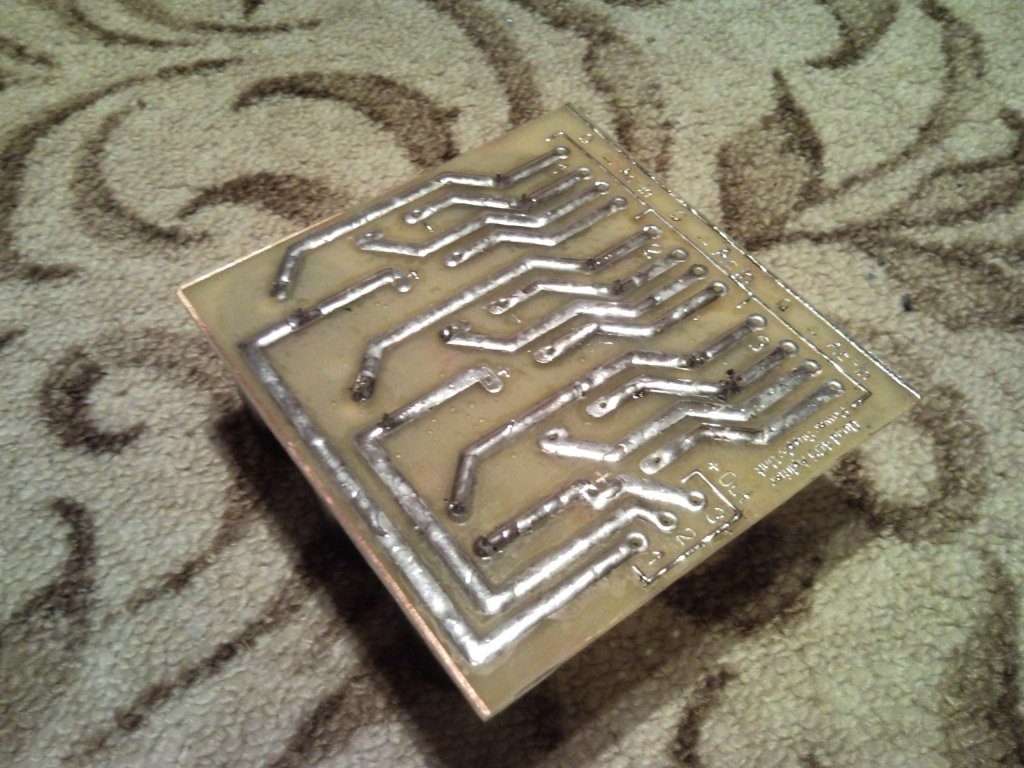

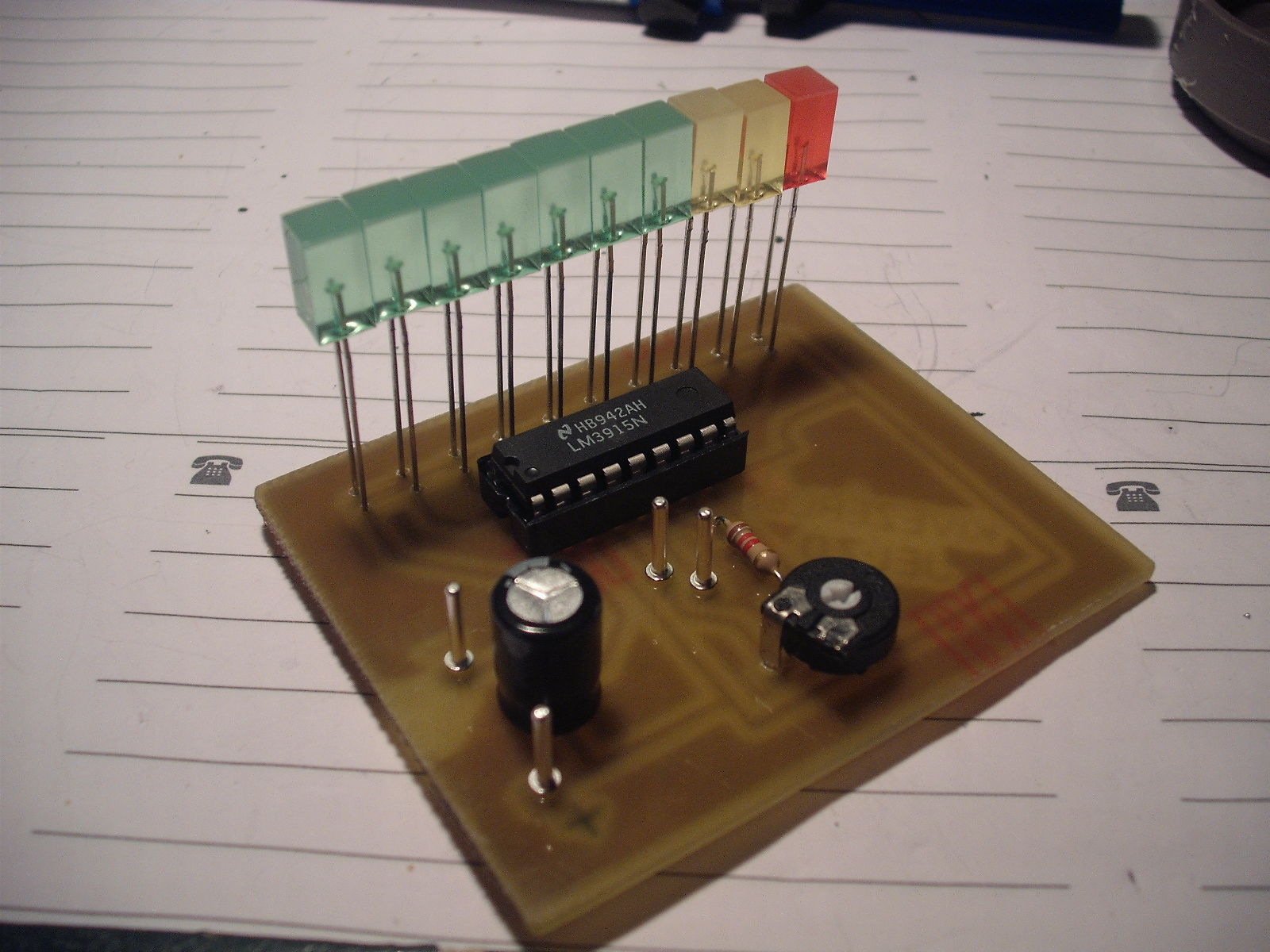

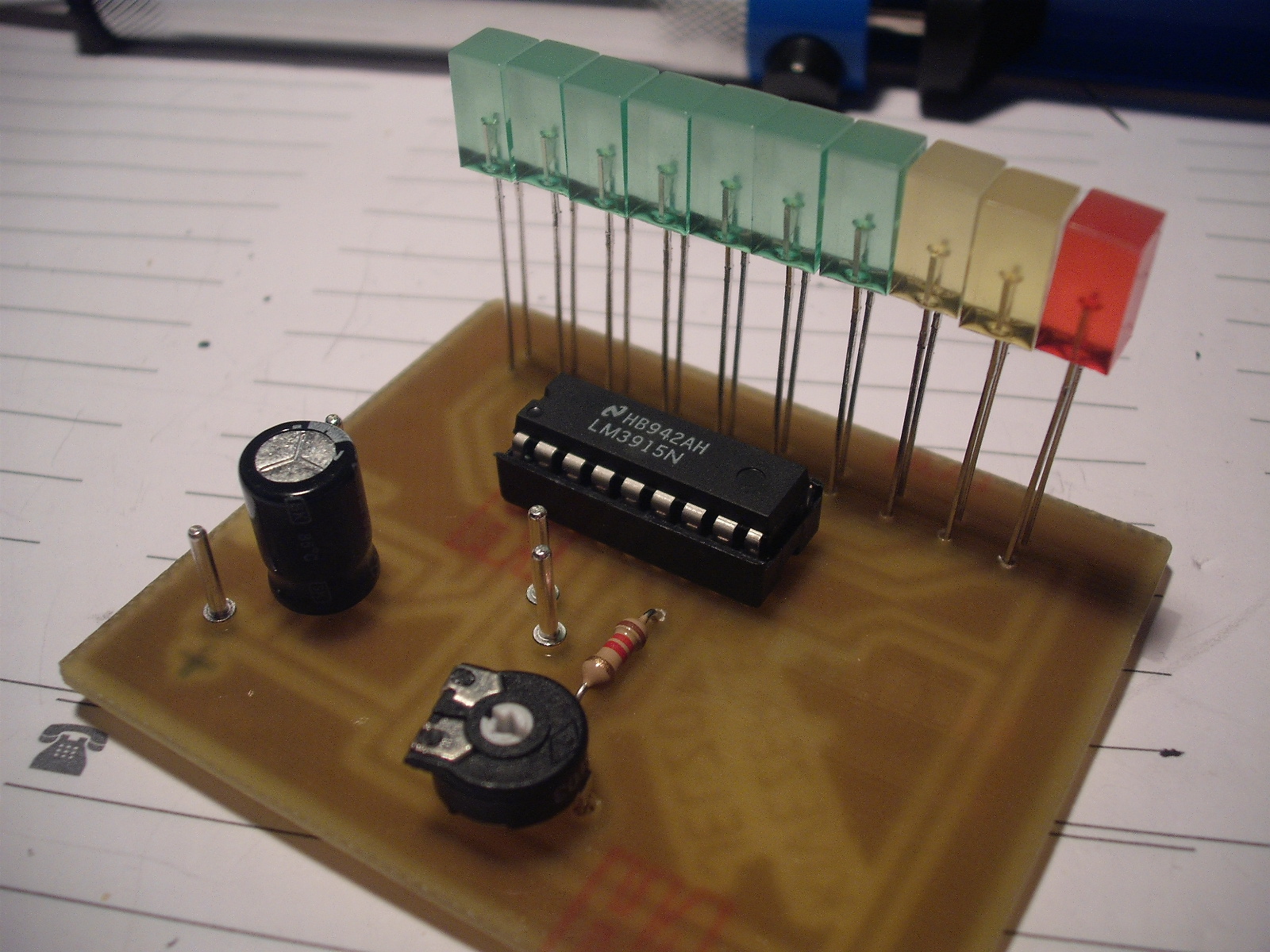

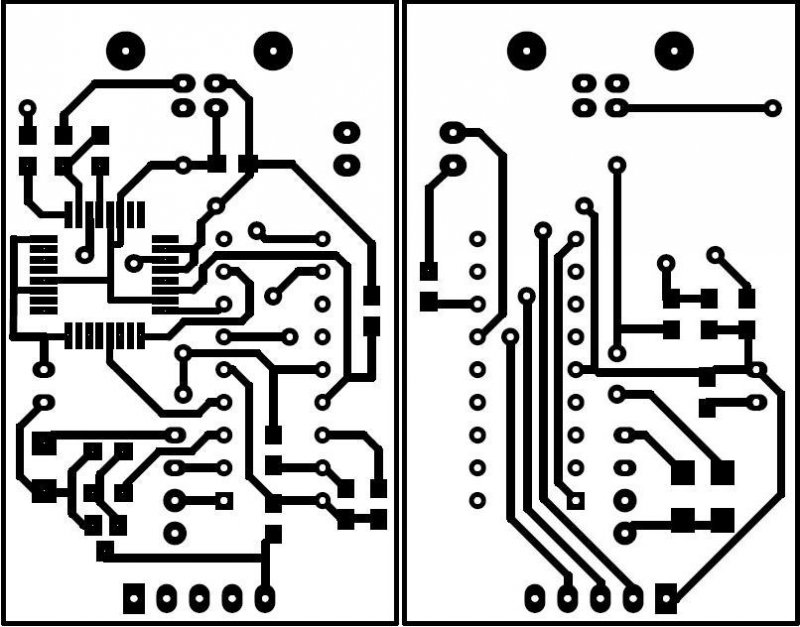

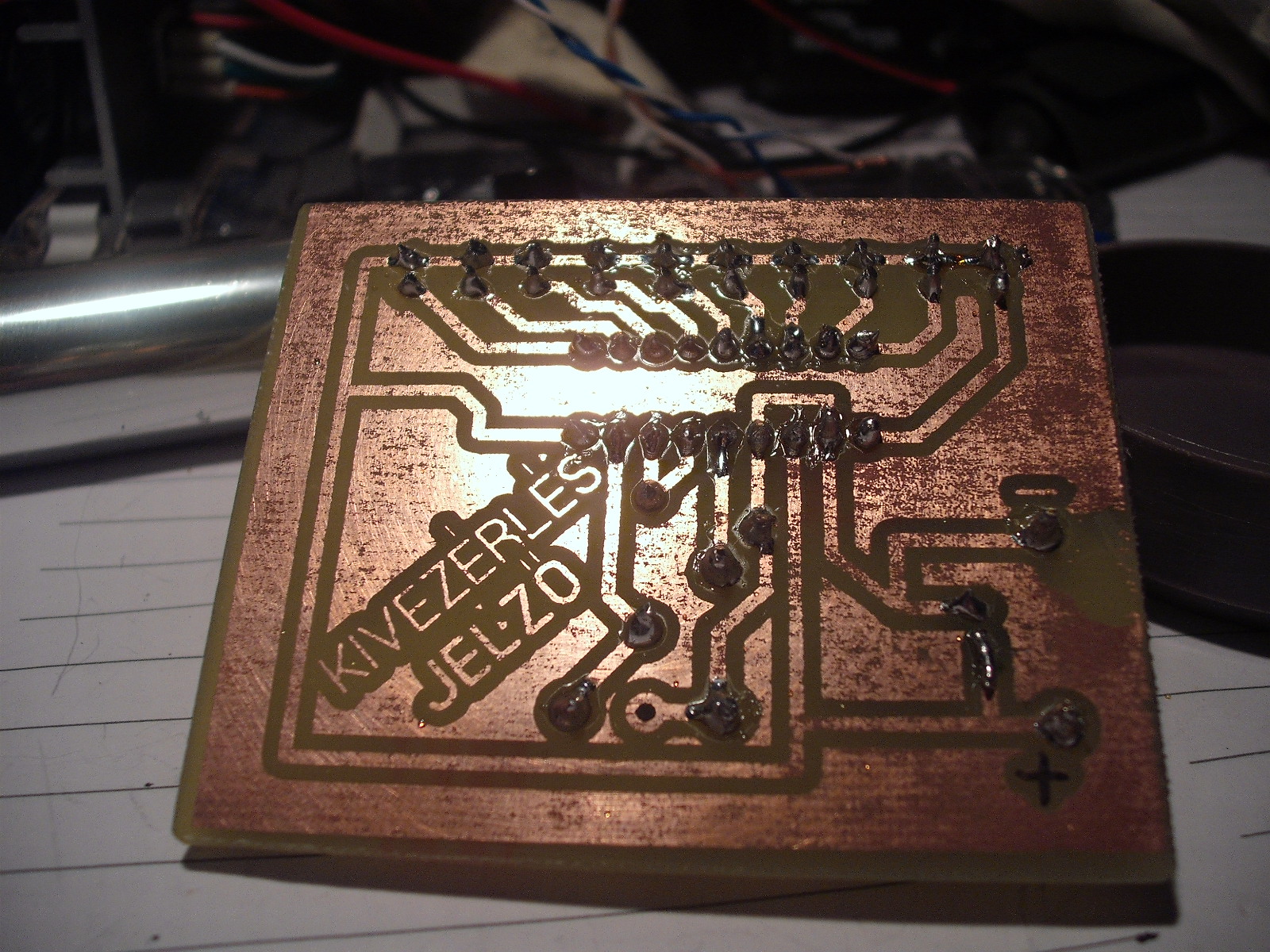

Elkészült életem első saját magam által készített NYÁK lapja. Egy nagyon egyszerű kivezérlésjelző. Már úgyis szerettem volna egyet, mikor tegnap elhatároztam, hogy ma belefogok a munkálatokba úgy döntöttem ez lesz. A NYÁKtervező program használatát illetően köszönöm aderka nagylelkű segítségét! Nélküle nem sikerült volna. Még nem próbáltam de remélem működni fog. Várom a véleményeket!
Ami a precizitast illeti nem latom a nyakon a rogzitteshez valo lyukakat de ahogy latom az alkatreszek elhelyezeset nincs hely mindegyik sarokba a lyukak szamara.Marad a tolomercezes es kombinallas...
|
