A jobb megértés miatt készült egy Visual Basic program, ami jelentősen egyszerűsítve szimulálja a DFIG működését.

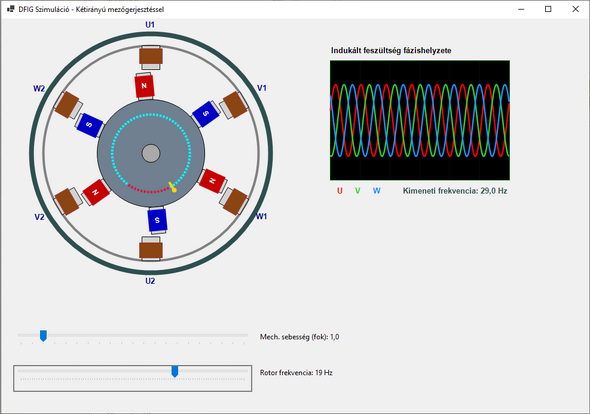

A képen egy DFIG generátor sematikus rajza látható. Az U,V,W pólusok az állórész tekercseit jelzik. A rotoron a mágnesek helyezkednek el valamint körben egy szaggatott vonal, ami a rotorhoz képest jelzi a forgó mágneses teret, amit egy frekvenciaváltó állít elő és csúszógyűrűkkel juttatja el az áramot a forgórész tekercseihez.
A kép jobb oldalán a kimeneti tekercsek áramának fázishelyzete látható valamint a váltakozó feszültség frekvenciája.
Lejjeb 2 csúszkával tudjuk állítani a rotor forgási sebességét és a rotoron elhelyezkedő tekercsekre jutó váltakozó feszültség frekvenciáját.
A szimuláció jelentősen le van lassítva, hogy kivehetőek legyenek a folyamatok.
A csúszkák középállása az ideális állapotot mutatja, amikor a tengely pontosan olyan fordulatszámmal forog, hogy a kimeneti feszültség frekvenciája 50 Hz legyen. A rotorok tekercsein ilyenkor is folyik áram, hiszen csak így indukálódhat feszültség az állórész tekercseiben.
Ha csökkentjük a rotor fordulatszámát, növelni kell a frekvenciaváltó frekvenciáját, hogy megmaradjon az 50 Hz-es kimeneti frekvencia. A szimulációban nincs korlát beépítve, de a valóságban egy bizonyos tengely fordulatszám alatt az erőmű lekapcsolódik a hálózatról, mivel már nem képes elegendő nagyságú feszültséget létrehozni a megfelelő működés érdekében.
Ha pedig növeljük a rotor fordulatszámát, akkor a forgás irányával ellentétes forgó mágneses teret kell létrehozni, ezt a negatív jel mutatja, tehát ez nem negatív frekvencia, hanem a forgásirányt jelzi.
Az egyszerűsítés miatt a rotor tekercsei nincsenek 3 fázisra felosztva, mivel alig kivehető a tekercsek mágnesességének a változása (a színek élénksége jelzi a mágnesesség erősségét, valamint a piros és kék szín a pólusokat), ezt a hiányosságot nézzétek el nekem.
A program text formátumban van közreadva, mivel biztonsági okból egy futtatható file-t senki sem tölt le jó szívvel a gépére. Ezért aztán szükségünk van néhány dologra, hogy futtani tudjuk a szimulátort. Az ingyensen letölthető Visual Studio-ra lesz szükségünk. Ahol egy új projektet kell létrehozni a "Create a new project" feliratú gombbal. Majd a megjelenő ablakban adjunk neki nevet, nálam a DFIG nevet kapta, de más néven is el lehet nevezni. Majd egymás mellett 3 legördülő menüből sorban válasszuk ki a következőket:
Az elsőben a "Visual Basic"
A másodikban a "Windows"
És a harmadikban a "Desktop"
Ha ezzel megvagyunk, a következő beállításokat hagyjuk alapértelmezetten. Majd megjelenik a szerkesztő egy üres Form. Erre duplán kattintva a Form kódja látható. Ide másoljuk be a letöltött text file tartalmát, úgy, hogy az eredetileg megjelent szöveget felülírjuk. Ezután már futtahatjuk is a szimulátort a szerkesztő menüjében kb. középen megjelenő "Play" gomb kinézetű gombbal.
A bátrabbak letölthetik a futtatható file-t is, de csak saját felelősségre. Tudtommal nincs kártevő a gépemen, de nem árt a kellő óvatosság.
Remélem, sikerült új információval szolgálnom valamint ti is érdekesnek találjátok ezt a megoldást!
