Láttam már ilyeneket, de nem értek hozzá.

A diódahíd gyakorlatilag nem csinál mást mint a szinuszos feszültség nullához képest negatív részét "áttükrözi" a pozitív oldalra. DC lesz mert nem vált polaritást de pufferelés nélkül a nulla és a szinusz csúcsa közötti feszültséggel váltakozik 100Hz-es frekvencián.
Az egyutas egyenirányítás (sima soros dióda) csak levágja a negatív oldalt ezért 50Hz marad a freki de az effektív feszültség feleződik (viszont ha puffert kötsz rá akkor ugyan úgy csúcsfeszültségre fog töltődni).
Amikor azt mondjuk hogy 10V AC akkor az effektív feszültség a csúcsot úgy kapod meg hogy az effektívet beszorzod gyök2-vel ami a gyakorlatban 1,41. Szóval a 10V AC az pufferelve 14,1V DC lesz (illetve lenne mert a diódákon eső feszültség levonódik).

Köszi.

Kedves lóri és elektroncso !

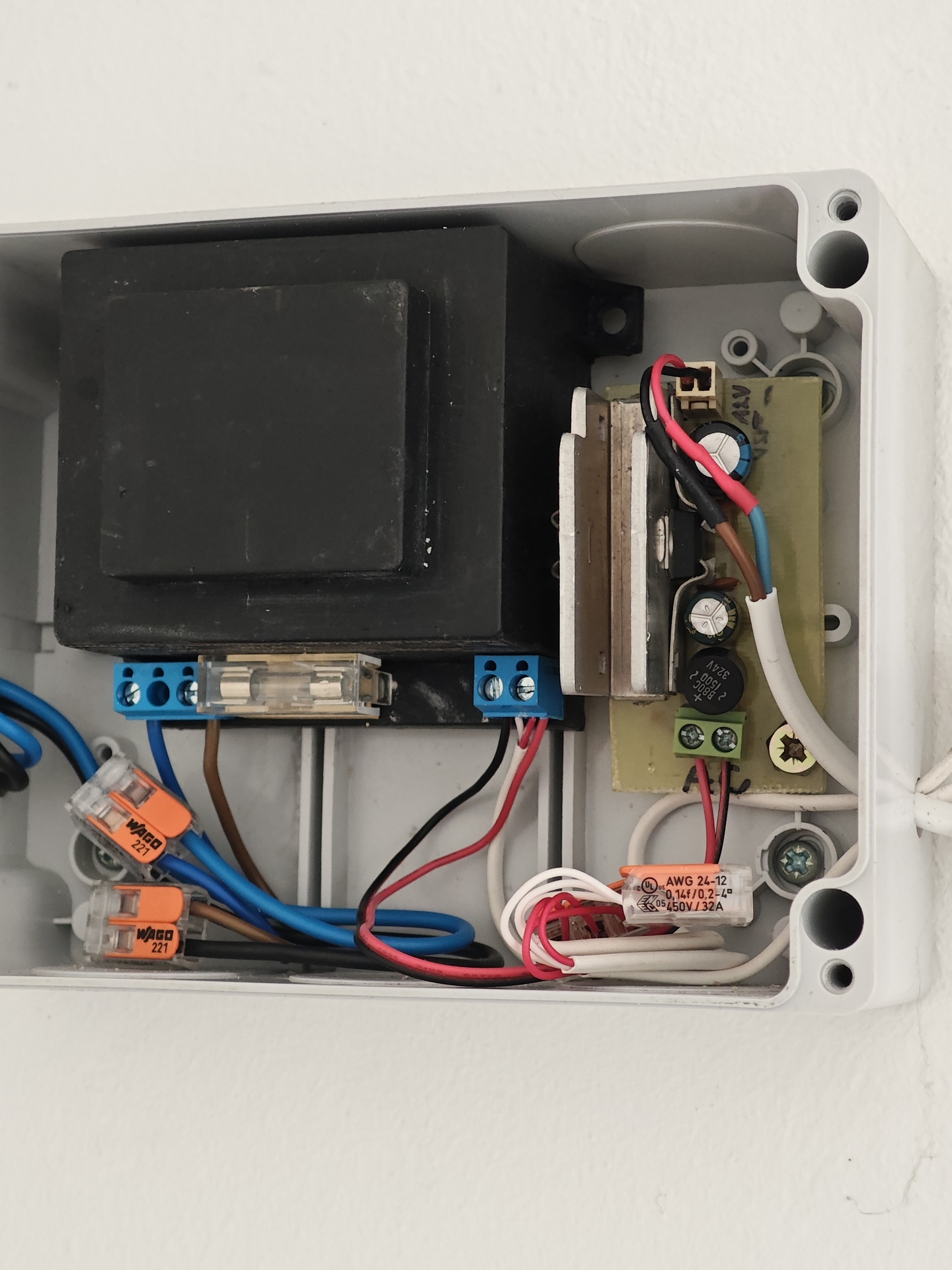

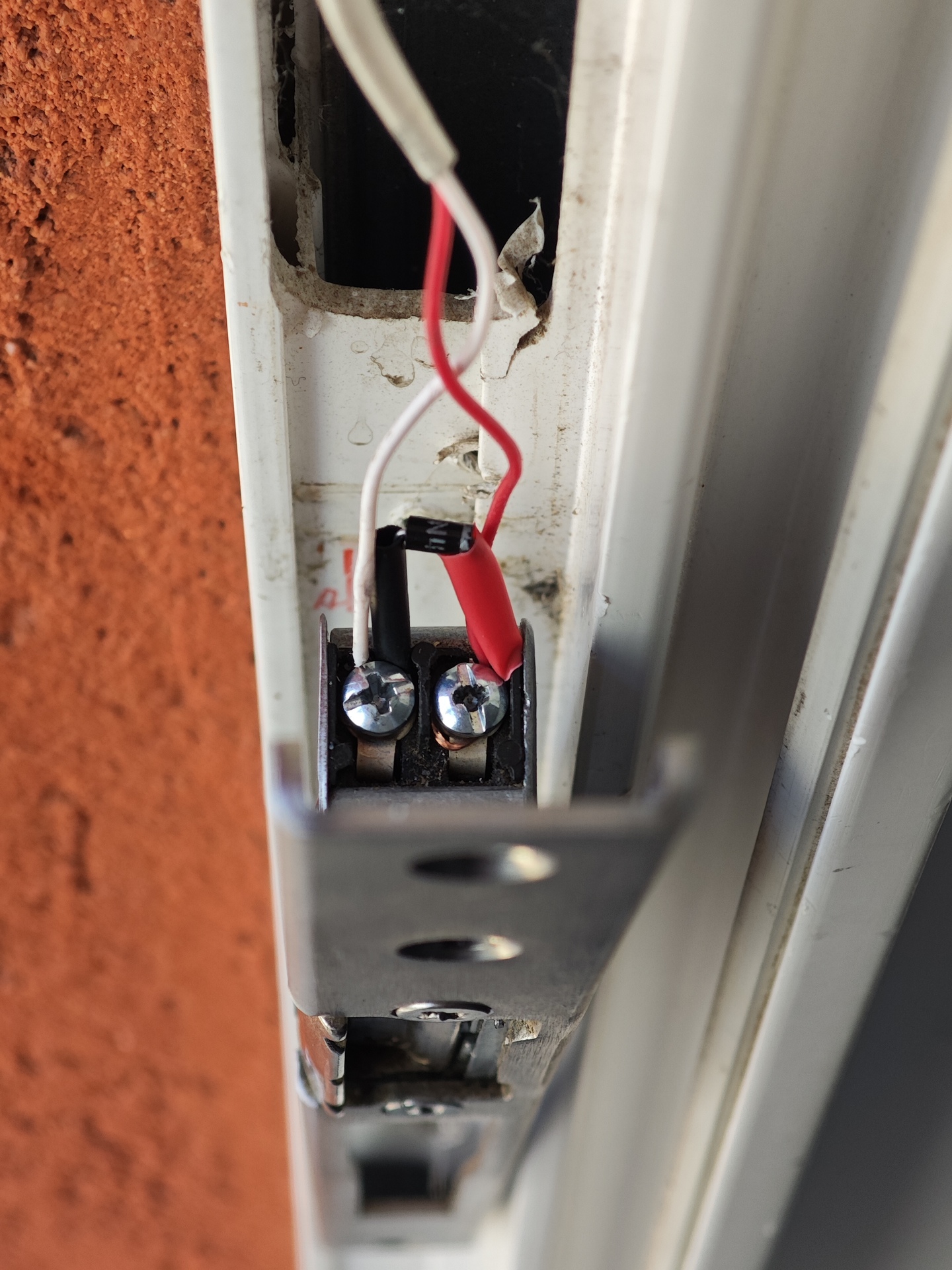

A zárba be építettem a diódat. Szűrke dobozba szépen bele fért a feszültség szabályzó). A drótot behúztam de csak félig,(nem biztos hogy sikerült volna át húznom a falon, mivel ez vastagabb amit vettem, még úgy sem ha a régit ki húzom-persze előtte volt egy próba). A régi DC táp kábelt felénél vágtam és vagóztam. Egy a lényeg, hogy teljesen jól működik, jobb mit új korában.
Mindennel kipróbálva, kis kapu, kód, ajtónál is kód.
Nagyon köszönöm mindkettőtöknek a segítséget.
UI: megy a like mindkettőnek.

Igazából az elektroncső és a Te érdemed.
Én csak egy wc-s néni vagyok a Deák térről és kávézaccból jósolok.
Örülök, hogy sikerült.

Ne idegesítsél mert veszem a kalapácsot

Itt hova lesz az a több, mint 100V az egyenirányítás után?

A trafón "tűnik el". Ha megnézed a Vin a trafó előtt van, a Vout meg értelemszerűen a trafó után. De a jelenlegi téma szempontjából lényegtelen mert a jelalakok alakulása volt a lényeg.

Gratulálok

Én köszönöm !
