Szia! Mikor az erősítő kimeneti jele határolódik, vagy mondjuk úgy négyszögesedik, a clip kimeneten ugrásszerűen megnő a feszültség. Mint az erősítőhöz tartozó leírás utal is rá, egy komparátor áramkörrel kell ezt a változást kiértékelni és azzal lehet a LED-et kapcsolni. Sajnos kész áramkört nem találtam hozzá.

Köszönöm a segítségedet, valószínű maradok a Szkori féle védelemnél, mert ott pontos táblázat van mindenféle feszre és beállításra. Még nem próbáltam a te típusú clip jelződet, de valószínű megépítem. elektrik

Sziasztok . Kis segítséget szeretnék kérni olyantól aki esetleg javítot T-amp1050 et. Problémám az lenne . Javítás útán, a javított csatornának 2 x akkora bemenő jel kell a teljes kivezérléshez
És a clipp led se villan meg .mikkor már szőgesedik a jel. Kérdésem ennek hol lehet útánnaállitani ? Előre is köszönöm asegítséget.Bővebben: Link

Bocsi a kép minőségért, ugy töltöttem le. Nem kell nagy teljesitmeny neki. Szobaban lenne, 2db 150wattos hangszorot hajtana. Kb max 60-70%on. Azert erdekelt a zaja mert ilyen kis térben minden hallatszik. 2db lenne, sztereoban.
Viszont az a clip led kapcsolás érdekelne! Ha valki tudna küldeni kapcsolást ezen a kiten belül, azt nagyon megköszönném! )
Illetve van egy csöves előfokpanelem, ha azt bekötöm elé, mit tapasztalok hangzásban?

Itt a link hozzá. Itt mindent megtalálsz.Bővebben: Link tda 7294 nél nem működik ez a megoldás.

Szia! Egy 8Ω-ra leadott 145W-os teljesítményű szinuszos jel csúcstól-csúcsig 96V-os. Nem tévesztettél el valamit?
Szerk.: arra következtetek a közölt adatokból, hogy hídkapcsolást mértél, mely a normál clip helyett belefutott az IC áramkorlátozójába.

Szia!
4 ZLX-12P-nk van, arról tudok nyilatkozni. Nagyon szépen szól, használjuk EV Tour X rendszer mellé monitorként, és Reflex 400-asból épített mélyládák felett topként is őket. A régi reflexhez képest érezhetően tisztább, és hangosabb, kevesebb méllyel, de az 18-as volt. Van egy ismerősöm, aki RCF Art 310 helyett béreli tőlünk, azt mondja szebben szól. RH-Soundot nem ismerem, nekem gyanús, hogy nincs a neten egy SPL adat sem. Ami még szempont lehet, hogy az RH-ban clip jelző van, amitől függetlenül simán le lehet égetni, az EV-ben viszont mindkét ágon külön limiter, lehetetlen elrontani, így ki lehet szedni a maximális teljesítményét. Az EV-nek DSP-je van, felüláteresztő szűrővel, állítható Pole/Monitor/Bracket elhelyezésekkel, Music/Live/Speech/Club hangszínekkel, és +-10 db Treble és Bass EQ-val.

Ami viszont probléma: A 4-ből már a 3. tápja égett le: bekapcsolod úgy, hogy amúgy semmi oka nincs rá, tehát minden 0-ra letekerve, nem volt megmozgatva előtte, és elkezd szikrázni... Garanciában javítják, de kellemetlen. A fázisok feszültsége nálunk 237V, esetleg erre tudok gondolni, hogy néha valahogy megugrik, de furcsa, hogy csak bekapcsoláskor fordult elő. Plusz lehetne PowerCon a tápcsatlakozója, de az RH-nak sem az, tehát ez nem szempont.

Ettől olcsóbban?
Bővebben: Link

Ez meg majdnem olyan...
Bővebben: Link

Vagy pont ilyened van?

Amúgy lehet egy tiny45 meg egy g szenzor megoldaná a kérdést, bár so8 tokozással sem lenne a legkisebb megoldás..

Az egyik lehetőség valóban a két híd egy-egy tetszőleges kimenetének rákötése a clip áramkörre.
Ha felmerül annak a legkisebb lehetősége, hogy az egy csatornához tartozó két hídfél nem egyidőben éri el a kivezérelhetőség maximumát, akkor minden további nélkül négyre növelheted a diódák számát és figyelheted valamennyi kimenetet, mint az Alkotó kolléga míves rajzán a T8 környezetében látható.

Sziasztok! Vettem egy blue tech ma500as végerősitőt. Működik, viszont produkal egy hibát, mèghozzá hogy amikor "megjön az ereje" leold a protekt.(azaz bekapcsol) 4ohmos topoknál csak akkor ha a két csatorna megy egyszerre, papirforma szerint tud 4 ohm hidat is. Úgy is kiprobáltam, és ugyanugy bemegy protektbe. Látszik belenyultak az erősitőbe, kicsereltek a lagyindito relet, valami masra ami ki van kabelezve, es tettek bele plus ket ventit. Az erősitő +/-105 V rol mukodik 12 db 10000uf/63 V, 8 par 2sc5200-2sa1943. Mellekletbe rakok fel egy kepet a belsejerol. Szerintetek mi okozhatja ezt, ja es nem ver be clipbe. 4ohm topnal (egycsatornaval) elmentem clip ig, de ott sem oldott le. Valami otletetek van-e mi lehet a gond?

Sziasztok!
Leírom én is a tapasztalataim a NYÁK készítésben, sokat segített, hogy másokét elolvastam, remélem az általam leírtak is segítségére lesznek valakinek.
A rézfelóület felületkezelésének biztos, hogy komoly szerepe van, de ezt az utóbbi időben nagyvonalúan kezelem és leredukáltam egy súrolószeres dötzsiszivacsos 20mp-es dörszölésre
és egy mosogatószeres zsírtalanító áttörlésre, majd papírtörlővel kicsit megtörölgetem. Régebben ez miroszálas törlőkendővel való áttörlés volt,
de most már csak annyi, hogy nem a legolcsóbb szöszölős papírtörlő, hanem jobb minősígűvel törlöm és mivel vasalom majd, nem is feltétlen csont szárazra
, mert úgyis a meleg majd megszáírtja. A NYÁK lemezeket boltból veszem, odafigyelek, hogy ne legyenek agyonkarcolva és elszineződések se nagyon legyenek rajta.
Legutóbb rendeltem kínából is próbaképp. Sajnos elég karcos lemezek érkeztek, ilyen olyan foltokkal, de csináltam pár próbát és nagyjából ok, de már kétszer is előfordult, hogy
maradtak foltok, amiket nem mart ki a vasklorid, de a véletlenek folytán pont olyan helyen ahol nem jelentett gondot.
A papír amire nyomtatok, kínából rendelt sárga toner transfer sheet. Nagyon elégedett vagyok vele, 2 perc vasalás után minden átmegy a NYÁK-ra, magán a papíron nem marad semmi.
A kinyomtatott papírt a festésből visszamaradt maszkoló ragasztószalaggal rögzítem a lemezre, majd kb 2 percig vasalom és vaskloriddal kimaratom.
Szoktam soldering mask-ot is készíteni rá, mert egyfajta felületkezelés is, mindenképp könyebb forrasztani és dob is a kinézetén.
Sajnos az elején sok kudarc ért, már le is akartam mondani róla, de meglett egy metódus ami működik.
A legfontosabb annak a fóliának a minősége ami alatt a festéket szétkenem. Nekem a tintasugaras nyomtatóhoz való írásvetítő fólia jött be eddig.
Ennek az egyik oldala nagyon sima, míg a másik érdes. Miután rápöttyözöm a NYÁK-ra az UV festéket a sima felülettel lefelé ráteszek egy darabot az előbb említett
fóliából és egy műanyag lappal (SIM kártya lappal) szétkenem. Az UV festékekben is van ami könynen kenhető és van ami egybe marad. Nemrég rendeltem piros színűt egy kínaitól
és meglepett mennyire szebben szétterült, mint a korábbi zöld. Azt feltételezem nem a szín a lényeg, hanem az hogyan tárolják és postázzák. Volt aki fekete fóliába is betekerte úgy küldte el.
A levilágításhoz készítettem egy időzítőt, amivel pár lépésben a fényerő is állítható. A ledek 3W 385-390nm -esek, ezekből van három és ezzel 7perc alatt megszilárdul annyira, hogy le tudjam szedni könnyen a kimaszkolt részt.
A lámpatesthez szétszedtem egy olcsó Achanos ledes lámpát és egy paper clip-re rögzítettem, így fel tudom csiptetni a kislámpámra (a feleségem kérdezte is, hogy a kislámpa kapott egy kislámpát?)
Pár képpel illusztálom a folyamatot.
Üdv

Sziasztok!

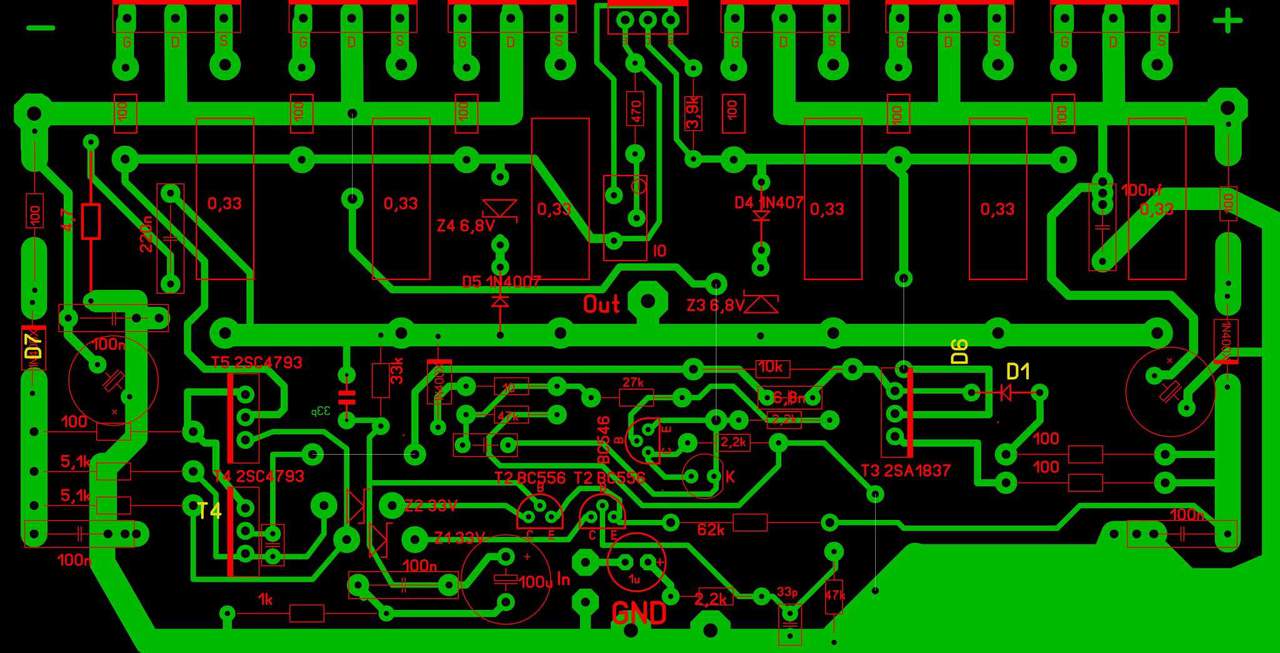

A véleményetekre lenne nagyon nagy szükségem!Alkotó-t már zaklattam az általa tervezett nyák átalakításával!Szereztem egy szép dobozt ami még elférne a rack szekrényembe de nem akarok már 100w-os verziót épiteni van már bőven!Szóval ebbe szeretném a ludwig módot beépíteni(Dupla to-3 verzió)!Emelném a tápfeszt +-60-65voltra, IC OPA552+- 22volton menne(Reloop ajánlása), tranyók MJ21194,MJL15031,műterheléssel oszcival a védelmet beállítom!A csatolt nyákra építeném ,Alkotó jelezte ,hogy ez az utolsó verzió és mindig változik!Én ekkora fesznél Urbán Úr 200Wattos javaslata alapján(Az övé is ekkora feszről megy) a T2 pozicióba MJE340-et szeretnék rakni!Viszont a visszacsatolásba betenném a két 4148-as diódát a panelre ami megvédi a drága ic-t a ki-bekapcsoláskor a kondi is inkább két szembekötött lenne ideálisabb vagy bipoláris!A kimeneten lévő 10ohm 100nanos kondinak a helye kevés ide 250-400voltos kondi illik rakni,A kimenetre BY254 diódát raknék pozitív negatív irányba!Nekem ez bevált a 100w-os verzióba tönkretehetetlen azonkivül ,hogy a védelme oszcillál de bírja azt is figyelünk a clip jelzésre!
Köszönöm szépen a segítséget mindenkínek!

Autocom, delphi, tudja, meg sok más nyilván a gyári a legjobb, renault can clip.

Sziasztok!
Elméleti kérdésem lenne, szeretnék egy "clip" jelző LED-et, ami igazából THD=0,5%-nál, 100W teljesítménynél villanna ki (mellékelt kép). Ha jól számolok, 100W 8 Ohmos terhelésre 3,53A, 28,24V, ezek az átlagértékek, a csúcs az kb. 40V, tehát ez azt jelenti, hogy +-25V tápról járatva +20V-nál kellene világítania a LED-nek, a 2. képen látható kapcsolásba beteszek egy 5,1V-os zenert, és megközelítőleg jókor fog jelezni?

Sziasztok! Tudna valaki nekem küldeni egy Crown Macrotech 3600-hoz való clip figyelő áramkört? Tulajdonképpen egy optókapuval szeretném lehúzni a hangerőt, ha clipel hogy ne adjon ki torz jelet. Nagyon nem akartam belemászni, mert nem akarom elrontani, viszont nem tudtam rájönni miféle topológiájú a végfok. Négy darab trafó van benne külön külön 90V ot mérek, de a kimeneten hídba üresen 240V van, és 180V-ot sehol sem mértem.

Frissítés: Nálam egy D-LINK DCM-704 Home Gateway van.
Most kipróbáltam, és átjön rajta a clip (Calling Line Identifier Presentation) a Ventus David CID (Caller ID Box)-ra (amelyen meglepődtem, nem ehhez vagyok szokva)
CLIR-t meg ne keverjük bele, mert az teljesen más (R -> Restriction, azaz ennek letiltása a központban).
Remélem Skori mester nem sértődik meg, hogy akkor mégis visszateszem és használatba vesszük (család nőtagjai kérésére) és nem ajándékozom neki.

VOIP telefonod van, a DIGI dobozában az előfizetői interfész, amire egy közönséges analóg telefont tudsz kötni (RJ11). A szolgáltatót kéne megkérdezni, hogy küld-e hívó azonosítót (clip, CLIR) működik-e a hálózatukon. Ez központ szolgáltatás, lehet, hogy díjköteles.

Valami gerjed de vajon mi.. Erre nem,jövök rá .Amúgy minden működik rajta. clipp áramkör is
Hídalva is teszteltem. 268w 8ohm. 554w 4 ohm ,hídba 899w 8ohm. Csak a rádiózást kéne valahogy kiszürnöm

Így van, kiszedheto a panel a potinal és ki is kell, mivel az egy limiter panel.Stereo potit be helyette és meg van oldva.Ha 20V akkor 20v kell neki, ez ilyen sajnos.A clip az úgy van ahogyan te mondod, ha beteszem az alkatrészeket a másik panelbe akkor megvan a stereo clip képzésre.

Üdv!
Nekiestem az erősítő átépítésének! A trafót kipucoltam belőle, már benne ar APT trafó (a magassága éppen határeset). Közben lemértem az eredeti trafó segéd fesz. kimenetét, 20V AC. Kicsit furcsa, soknak találom. Ha jól látom a felépítést (bár annyira nem mélyedtem bele), a potinál lévő panel egy az egyben kiszedhető, csak egy új szetereó poti kell bele. A védelem a relés panelon van a táp résszel szemben, annak kell tápfeszt összehoznom (mennyit?). Mivel a relé két morzés, mindkét panel védelmét megoldja.
Kérdés még a két panel közti különbség:
A clip led az egyik panelról kap vezérlést, méghozzá arról, amelyik teljes kiépítettségű. (A led vezetéke is a pluszban kiépített részről jön). Jól sejtem, hogy ha a hiányzó alkatrészeket beépítem, azzal megnyerem a clip kijelzést a másik csatornára is?
Bocs a hosszú irományért, csak (át)építek és közben logikázok.
Köszönöm a segítséget

Ha eltekintesz attól, mid van otthon, akkor egy komplett megoldást találsz itt. Véleményem szerint, jelentős érv lehet a komplettség. Ezen van védelem, tápegység, hangerőszabályozás, SUB szűrő, clip, és még 4 db erősítő is. Ezek közül 1-1 a front, és a maradék kettő hídban a SUB. Természetesen az ehhez kellő ellen-ütemű vezérlés is ott van.
A teljesítmény viszont több mint amit megcéloztál, de talán ezen át lehet lendülni, legalább lesz tartalék bőven.

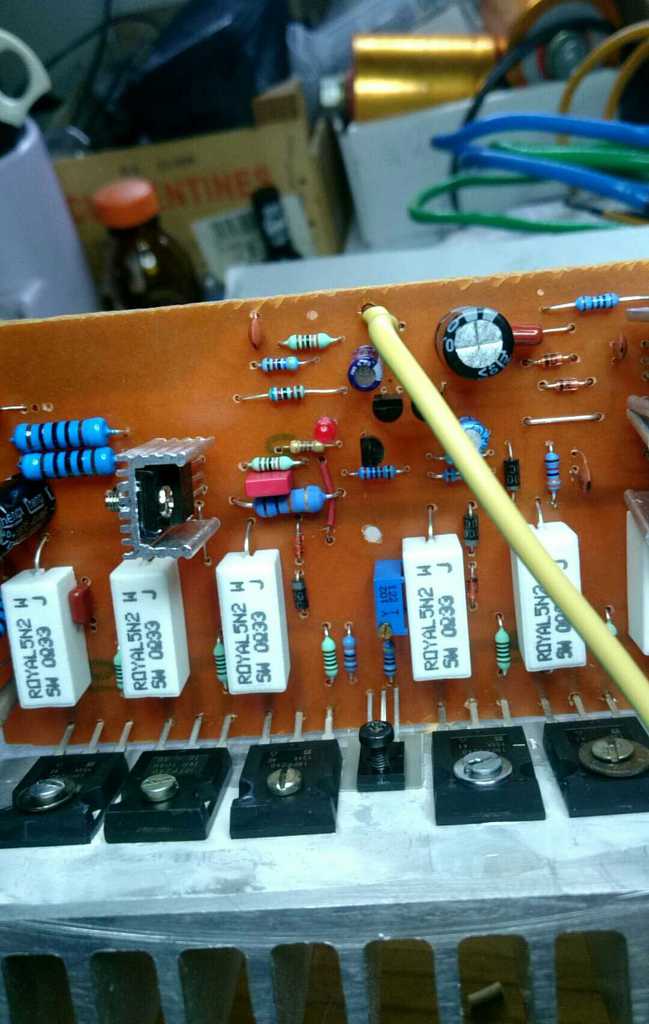

Sziasztok fetes paneljaim tesztelgetése során .észre vettem 1 db 4.7k ellenállás elégé meg pörkőlödött. clipp részen van . Szerintetek cseréljem erősebre az ellenálást ? Vagy más a gond . Amúgy müködik a clipp rész. Meg . A 4.7k ellenállás sincs elégve csak megbarnúlt.

Sziasztok!

Ezt a kapcsolást ki tudom egészíteni úgy hogy 2.1-es erősítő mind 3 csatornáját figyelje úgy, hogy beteszek az A és B pontokkal párhuzamosan egy C-t ugyan úgy egy 100k ellenállással mint az A és a B?

Tud valaki ajánlani egy jó clip áramkört? Ami jelzi ha közelítünk a túlvezérléshez?

Hello!

Találtam ebay en külön erre valo cuccost.

http://www.ebay.com/itm/251977958119

A kérdésem, hogy tudok a jack bemenetre egy ilyet

Bővebben: Link


kötni? Vagy kell neki valami előerősítő?

Sziasztok!

A segítségeket szeretném kérni erősítő javításban. A beteg egy agota Ds-1200.
Hiba: ha jól emlékszem a bal oldal nem szólt,+ a 2 db. piros clip led folyamatosan vílágít. A baj,hogy nem bírom tesztelni,de majd szerzek egy hangszórót,meg kábelt.
Elkezdtem méregetni,ahogy írtátok anno. erősítőt a végétől javítunk.
Na a kimeneten szépen ott vannak a feszültségek,jobb-bal oké.
Melléklek egy képet amiket mértem. A bal felső végsor oké,alja semmi. Jobb felső sor 0,jobb alja oké.
Biztiknél középen bal felső 173v
bal alsó 0

Jobb felső: 0
jobb alsó 173v

A relék kattannak mind a két oldalon,hol kellene még mérnem? mit tanácsoltok? köszönöm a segítségeket.

Üdv: Attila

Itt beszélgetnek erről, angol nyelven:
Power Matching - Speakers and Amplifier

Itt a lényeg pl:


Elnézést az angolul nem tudóktól, fentebb leírtam a lényeget összefoglalva.

Ezt komolyan lehet venni, vagy mehetnek a 70W-is hangszórók a 30W-os erősítőmre?

Sziasztok!

Segítségért és tanácsokért szeretnék a topiklakókhoz fordulni, mivel úgy döntöttem, hogy hangszórófelújításba kezdek.

Van egy régi nyugat-német (!) Sinuslive Medilab 60 típusú 3 utas hangsugárzó párom, adatlap szerint 60W/100W teljesítménnyel. Sajnos a bennük lévő 6 hangszóróból 4 elhalálozott, ezért kitaláltam, hogy felújítom, kidobom belőle az összes hangszórót és újakat veszek bele.

A hangsugárzókhoz használt erősítő egy Sony TA-F190, amely 2x30W teljesítényt tud leadni 8 Ω terhelésre.

Már napok óta bújom a netet, hogy új hangszórókat válasszak, és ki is néztem már egy mély - közép - magas kombót, mindnek 70-80 W az effektív teljesítménye (csúcsban 100-120W).

De ma délelőtt keresgélés közben belefutottam egy angol nyelvű Hifi topikba, ahol megdöbbentő dolgokat olvastam erősítő-hangsugárzó teljesítményillesztés témában.

Konkrétan azt írják, hogy az egy tévhit, hogy a hangsugárzók teljesítényét az erősítő fölé kell méretezni, mert ha nagyobb teljesítményű a hangsugárzó, akkor sokkal nagyobb eséllyel teszi tönkre a hangszórókat az erősítő, amikor az csúcsra van tekerve. A magyarázat szerint nagyon feltekert erősítőnél az erősítő elkezdi vágni a hangot (clips) és ezek a vágások súlyos károkat okoznak a hangszóróknak, elsősorban a magassugárzónak.
Ezért határozottan azt ajánlják, hogy a hangsugárzók teljesítményét mindig az erőstő teljesítménye alá méretezzük, szerintük így sokkal biztonságosabb és kevésbe fognak károsodni a hangszórók.

Most teljesen meg vagyok zavarodva, józan paraszti ész szerint én azt hittem, hogy a 30W-os erősítőmnek a 70W-os hansugárzó ideális választás lesz. De most ha lehet hinni a fenti magyarázatnak, akkor inkább javasolt lenne csak 20-25 W-os hangszórókat keresni a felújításhoz?

Szerintetek mennyire megbízható ez a fenti mérezetési ajánlás, ti mit tanácsolnátok nekem, mekkora teljesítményű hangszórókat válasszak?

Ha el tudsz mozdulni a linkelt kapcsolástól, akkor minden szempontból jobb megoldást kínál a Reloop kísérletei és kapcsolása alapján készült, kombinált rendszer. A mélyek (tetszőleges mértékű) hangsúlyozásához a 2.1-es kialakítás kell. A javasolt áramkör és panelterv mindent megold ami ehhez kell. Tartalmazza előfokozatot, benne a hangerőszabályozást, a SUB hoz szükséges vágást és állítható szintet, a hídba kötéshez a fázisfordítást, a védelmet, a clip-et, és a tápegységet. Csak a trafót kell rákötni, a bemenetet, és a hangszórókat.
Itt, és ennek előzményeiben látod.

Kapcsolási rajz nincs .de lényegében a baji féle. Fetes kapcsolás megtodva .bd-s nyugalmival. Plusz clip figyelővel .1 panel már űzemel rendesen. Ez nem akar ..

Én sem, igy nem is barmolom szét a jelenlegit. Mint ahogy irtam, a teljes tápfesz mindkét polaritására leold, igy elméletileg használható, egy darabig ez marad. Szemezgetek a Te verzióddal, legközelebb az kerül majd megépitésre. Viszont a jelenlegiben az bosszant, hogy még az előző egy ceruza elemre is bont, ez jóval nagyobb DC-nél old.

Beültettem a clip alkatrészeit és folyamatosan világit a led... Kezd felmérgelni.
