A földebe leszúrt vas-rész szonda, mint elem táplálja az alagútdiódás oszcillátort (alsó dióda), aminek a jelszintjét AM-ben modulálja a mikrofon.
Szia!
vétel állásban sima detektoros.
Adás esetén , A földtelep energiája Az alagutdiódával oszcillál--s igy lehet adni is.A szénmikrofonnal AM ,de ha billentyűt kötsz a helyére akkor CW ben.

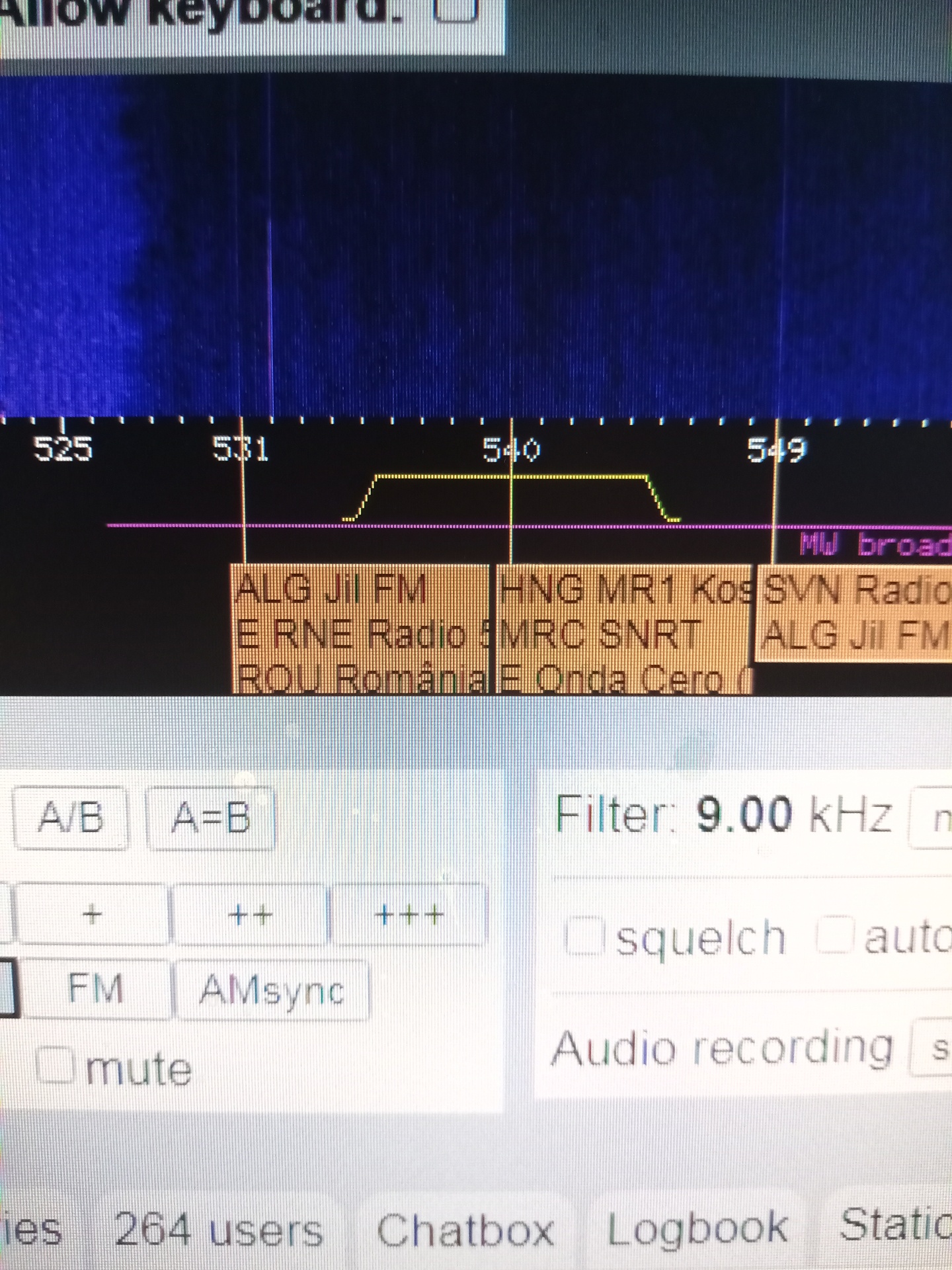

Valóban kiváncsi lennék ,a hatótávra.
Mozgatod a modulációt,a föld kozti rudaknál van poenciálkülönbség. Csak nem tudjuk milyen mikrofon kell dinamikus, szén vagy kapacitív. Éna szénre tippelek vagy dinamikusra.
Majdnem biztos, hogy szén mikrofon kell.
Jó lenne a kapcsolási rajz forrása, valószínűleg ott részletesebben ír róla.
Az sem mindegy, hogy Ge vagy GaAs alagútdióda, de lehet, hogy az 51Ohm-os potméterrel mindkettőre beállítható a megfelelő munkapont, utána kellene számolni...
Ge alagútdiódám van, lehet, hogy megépítem a kapcsolást.
A qrz.ru-n azt írja, hogy legalább 2-4kOhm-os fejhallgató (terhelő impedancia) kell, 2kOhm alatt illesztőtrafóval kell bekötni.
Szerintem megoldható piezó hangszoroval parhuzamossan ellenálással vagy sorba 2 telefonhagszoro regi 250 ohmos. elég érzékenyek az a tapasztalatom.
A leírásban tárgyalt dióda GaAs anyagú...
Láttam, sajnos abból nincs szabad példányom.
