Sikerült beszereznem egy 3330-as LCD kijelzőjét és meg is be is kötöttem rajz alapján. LCDHype-al próbálgattam, de sajnos nem működik. Az elején folyton csak véletlenszerűen rakott ki pixeleket a kijelzőre, majd miután átállítottam az Execution Time-t 40-re, sikerült megjeleníteni egy képkockát, de utána megint semmi, csak összevisszaság. Mi lehet a baj? A kondenzátor egy 1µF-es, ahogy a rajzon is van, viszont a diódákat nem tudom, hogy milyen típusúak. Elképzelhető, hogy ez a baj? A kábelhossz is lehet gond? Mert egy kb. 1,5 m-es kábelen van, ami anno egy soros kábel hosszabítójához tartozott.

Hello van egyPanasonic x400 -as telefonom és valamit szertnék vele kezdeni várom a kreatív ötleteket (nem azt h dobjam ki meg ilyenek)

Szerintem ez szélhámosság.
Nem hiszem, hogy egy szines LCD kijelzőt, ilyen egyszerűen meg lehetne hajtani...
Az is gyanús hogy az oldalon semmi kapcsolási rajz sincs....
Mindeesetre érdekes..

Sziasztok!

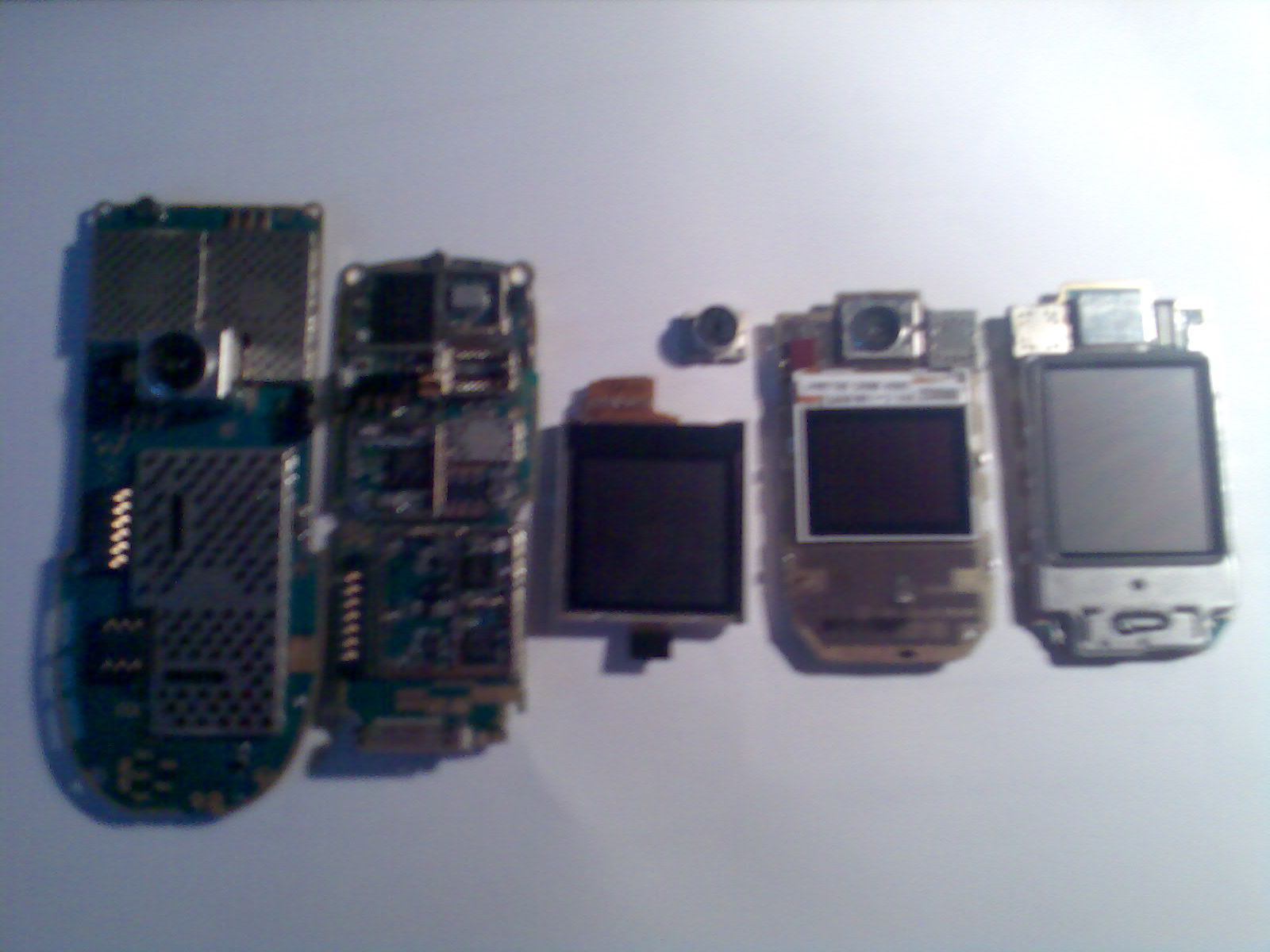

Úgy alakult hogy hozzájutottam pár lcd-hez illetve kamerához mobiltelefonokból. Mellékeltem egy képet is a repertoárom egy részéről. Próbáltam utánolvasni hogy mit lehet kezdeni velük, de csak az egyszerűbb típusokra találtam használható dokumentációt az lcd-k terén. (pl 3310) Az okosak szerint beüzemelni kamerákat színes kijelzőket nem egyszerű feladat a profiknak sem, de azért én nekivágnék ha találnék vmilyen fonalat. Kugli haverom meg dobott mindenfélét amikor belepötyögtem a mobil típusát meghogy lcd vagy cmos camera, de sokra nem mentem vele. Szal ha van vkinek 5lete, dokumentációja, fonala kérem ossza meg velem és a nagyédeművel. Motivációként a legokosabb szuperintelligens hozzászólónak felajánlok egy 6101 nokia belsőt vagy egy motorola v220-at. Sztem az első jobban néz ki meg jobb is.. Jobbróll balra haladva: 6101 egyik fele 6101 másik fele, 6230 display és kamera ( ez a kamera nagyon frakó mert a másik felén forrasztható tappancsok vannak), 6230 belseje jobb alsó sarok rádió felette brútusz (azt hiszem legalábbis), aztán végül egy 3650-es. Ezeken kívül van egy dobozom még pár érdekességgel.

Elnézést a kép minőségéért, hiába olvastam el az elméleti útmutatót ez most ilyet tud.

Ahoy! Nah nem nagy a tolongás ezért bárkinek adok hozzászólás nélkül is a lennt megemlített két lcd és kamera valamelyikéből egyet. A bárki alatt azt értem hogy aki először jelentkezik érte és veszi a fárattságot hogy átveszi. Bp Móric Üdv, Lui

Sziasztok! Sikerült megszereznem a 6101 service manualját, benne van a kapcsolási rajza az LCD-k típusa műszaki paraméterei, lábkiosztása, a kameráról szintúgy. Plusz minden egyéb alkatrészéről adatok. Az egész cucc kb 50 mega, ha vkit nagyon érdekel a netről egy kis fárattsággal levadászhatja vagy valahogyan eljuttatom. Még áll az ajánlatom hogy adok vkinek egy szettet bár most már én érdemlem meg Üdv, Lui

Sziasztok! Kimásoltam pár adatot a cuccról, elnézést de angolul van. Lui

Camera

The phone includes a VGA camera module. The camera supports a video preview mode, with integrated colour
processing, and high quality still image mode, which utilizes the existing memory and the processing resources of the phone.

Key features
• VGA resolution sensor
• On-chip viewfinder
• Video data interface – CCP
• Command interface - CCI
• 2,8/1,8 V operation
• On board 11 bit ADC
• Automatic exposure control (AEC)
• Automatic white balance (AWB)
• Small physical size
• Ultra low power standby mode
• On board PLL

Specifications

Feature Description
Resolution 480 x 640 pixels
Size 10,6 x 8,7 x 5,8 mm
Sensor technology 0,35 mm HCMOS6i
Pixel size 5,6 x 5,6 μm
Signal to noise 35 dB @ 100 lux
Minimum illumination < 10 lux
Lens f# 2.8 Fixed focus
Power supply 1,7 - 1,9 V Digital
2,7 - 2,9 V Analogue

LCD modules
The phone has two displays mounted on each side of the UI PWB. The main display is an active matrix display
with 64k colours in 132x162 format. The secondary display is the passive matrix display with 4k colours in 98x67
resolution.
The two displays share some control and data bus signals over the board-to-board cable connecting the engine
and UI boards. The LCD interface is using serial 9-bit data transfer.>

Nem volna túl szalonképes dolog most lecsapni az említett szettre, de az érdekelne, mit lehet a kamerájából kihozni?

Megj.: gyorsabb voltál, már látom is

Nem túl nagy az érdeklődés, szal szerintem akár a tied is lehet, ha érdekel! De aztán csinálj belőle vmit, hogy tudjak kérdezni..

Hát, etika ide vagy oda, ha meg tudsz dobni ilyen alkatrészekkel, az mindig jól jön, úgyhogy szívesen fogadom. A többit inkább priviben, aztán kitaláljuk, mit építsünk belőle

Felhasználható pl egy t630-as 65000 színű kijelzője vgas dolgokhoz.Pl.:ha egy ki tv vevőt szeretnék építeni kivitelezhető lenne mobilból kiszerelt kijelzőből??+van hozzá való 640x4801-as felbontású kamera.Azzel estleg valamit kezdeni?

Pontosan ezekre a kérdésekre keresem a választ magam is, ezért is vagyok itten. Ha körbenézel a neten illetve itt olvasgatod a fórumot láthatod hogy nem lehetetlen, de egyáltalán nem egyszerű feladat. Legalábbi nekük akiknek fogalmuk sincs róla hogy mit is kellene csinálni. A baj az hogy nincsen jól dokumentált projekt bár lehet találni okos dolgokat. Ha hazamegyek küldök pár linket, amit azért érdemes megnézegetni.

Sziasztok!

Akkor ahogy ígértem:

Néhány adatlap:

Bővebben: Néhány adatlap

Ez a link önmagában is elképesztő. A témához kapcsolódó projekt például ez: Portable, color, tilt-controlled, video game , de nem néztem át az egészet:

Bővebben: Néhány projekt

Aztán itt van ez érdekességféleképpen (Ha visszatörölsz az url-ből még találni érdekes dolgokat):

Bővebben: Pingvin a kijelzőn


6101 kapcsolási rajz:

Bővebben: 6101 schematics


6101 teljes service manual (tartalmazza az előző kapcsolási rajzot):

Bővebben: 6101 service manual


A winteslan es a lumeamobila-n még sokféle egyéb típusú telefonról is van leírás serice manual, de még nem jöttem rá hogyan lehetne listát elővadászni. Ha vkinek esetleg sikerülne megszerezni eme i nformációt ossza meg legyen szíves.

Üdv, Lui

alkatel551 lcd kijelzőjéhez kéne egy kis segitség hogy azt meg lehet e hajtani számitógépről valahogy valami infó!!!

itt egy kép is róla

Sziasztok.

Délután sikerült szert tennem egy régebbi telefon kijelzőjére,amiben benne van a vezérlő ic.De igazából nekem még így sem mond semmit pláne azért mert 29 lába van v.színű azért mert óra és dátum kijelzés is van rajta.Ha valaki látott már ilyet azt kérem segítsen a bekötésében.Az elektronikában jártas vagyok, de kijelzőkkel még nem foglalkoztam soha.

Előre is köszönöm

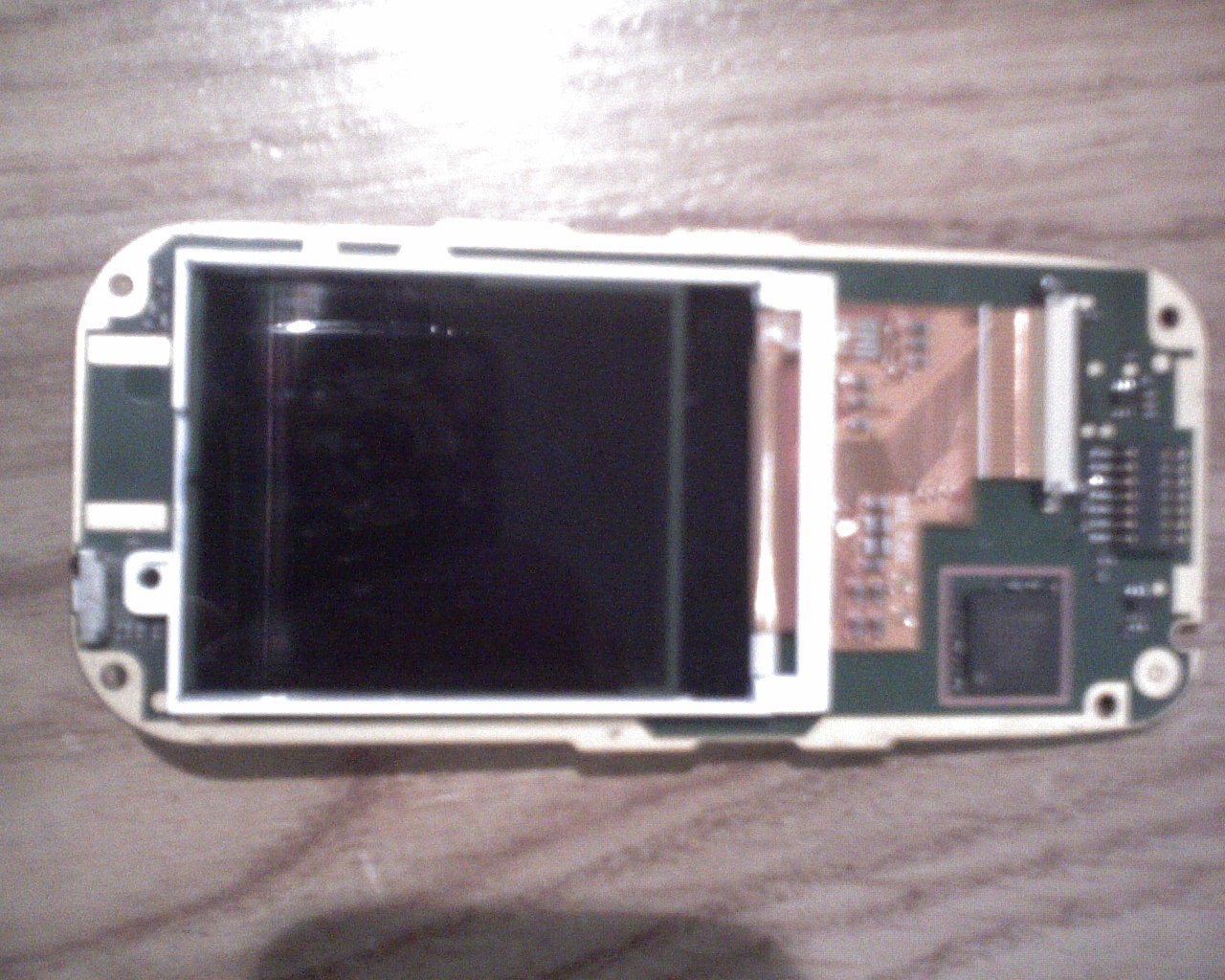

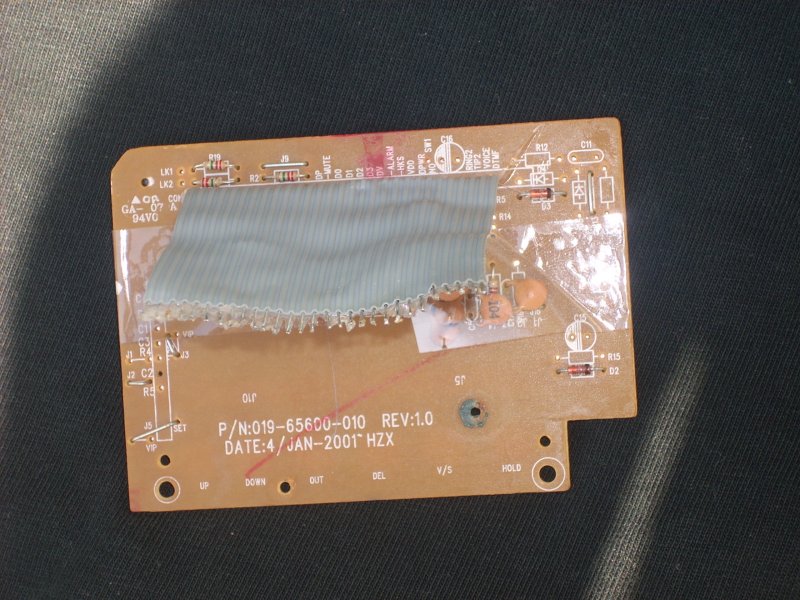

Alul van 3 kép a kijelzőről.

az lenne a kerdesm, hogy probalkozott mar valaki kozuletek ezek valamelyikevel?:LCD nokia1112/1110/1110i
mind ugyanaz nem szines az 1112feher vilagitassal az 1110i zold vilagitassal az 1110 pedig zold vilagitassal invesbe.

csatlakozoja aszem 2*4 vagy 2*5 kontakt ebben van a led kivezetese is...
olcso kijelzo es nekem altalaban a 3310es jott be, nem hasznalok szines csillogo kijelzest csak a lenyeget szoktam megjeleniteni... es ez jo lenne a 3310 kivaltasara... az a tipus mar nem nagyon szerezheto be foleg nem a femkontaktos seiko valtozat, ennek meg van dugoja, pici kabelen... mint a 6100 kijelzonek

ha valaki tud barmilyen infot ezekrol a kijelzokrol az jo lenne... az ara 500-700ft korul van (az utangyartott valtozatnak) szerintem ugyanaz mint az eredeti a csak fenyeloszto plexi a hatuljan szarabb minosegu...

na egy utangyartott 1112 kodja
B115
MP2.0 4850921

na megtalaltam a gyari tipusszamot 4851020 ha esetleg ehez lenne valakinek egy leirasa

Sziasztok!
Valaki szerint lehetséges lenne egy nokia3650-es szines lcd-re videójelet juttatni?

persze, csak kell közé egy a/d + gyors ucontroller vagy
cpld/fpga , szóval mese, akkor már olcsóbb egy lcdtv/vagy hurcolós dvd

Sziaszok!
Egy regi (hd5-os) alaktelnek szeretnem felhaszni a grafikus lcd kijelszojet, de sajnos sehol nem talaltam semmi utmutatot.
Szamitogephez szeretnem hozzacsatolni mondjuk lpt porton.
Sefitsegeteket elore is koszonom!
A telefon megtalalhato ezen oldalon.
Udv
Andras

Link javítva, legközelebb a LINK gombot használd, ha hivatkozást szeretnél beszúrni.
Továbbá, témanyitás előtt tessék keresni, az ékezetes írást pedig megszokni.
-- kobold

Helló mindenki!
Van egy-két lcd kijelzőm telefonokból, és lpt portról szeretném vezérelni őket, van se t230 lcd, se k200i lcd, sciphone i9+++,i68+, i68 4g, meg egy régi 9 pines nokia lcd, megvannak a kamera modulok is esetleg ha lehetne kezdeni valamit velük de jobban az lcd-k érdekelnek, előre is köszönöm a válaszokat.
