Sziasztok.

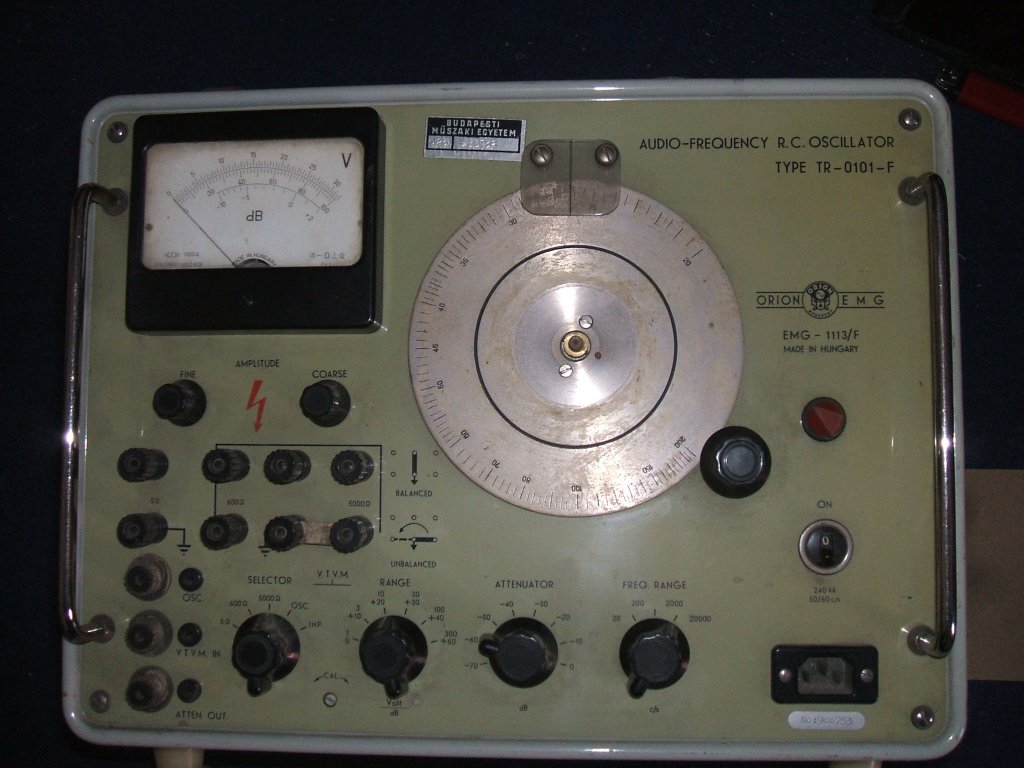

Hozzám került egy régi jelgenerátor (szerintem), csak az a bajom hogy nem igazán értek minden dolgot az elején vagy a kezelő szerveket. Kiszeretném próbálni hogy jó-e csak nem tudom hova kéne rakni hangszórót  , be kapcsolni be kapcsol a csövek világítanak.  . Mellékelek egy képet.
Mi nem érthető?
Ez egy Audiofrekvenciás RC oszcillátor (Wien-hidas), mely rendelkezik egy 10W-os erősítővel. A kimenő trafó szekundere lehetővé teszi, hogy különféle impedanciákra juttasd ezt a kimenő jelet, akár ellen-fázisban is. Tartalmaz még egy csővoltmérőt is, mellyel váltakozófeszültségeket tudsz mérni, akár a saját jelet, akár a VTVM IN hüvelyen keresztül külső forrást. A SELEKTOR gombbal állíthatod, hogy éppen mit mérjen a csővoltmérő. Az oszcillátor kimenete a OSC hüvelyen van, ezen nincs szintszabályzási lehetőség, és kevéssé terhelhető, Hangszórót az 5 Ohm feliratú hüvelyekre kapcsolhatsz, itt már lehetőség van a teljesítmény szabályozásár a FINE, és COARSE forgatógombokkal, valamint lépcsőzetesen az ATTENUÁTOR gombbal. A RANGE feliratú gomb a csővoltmérő bemenő osztója, míg a FREQ RANGE a frekvenciatartományokat állítja.
Ok, tehát 5 ohm-osra mehet a hangszóró ami mellette van az is kimenetek csak nagyobb az impedanciájuk, jól gondolom? És akkor a VTVM IN lehet használni bemenetnek, nem ismerem ezeket a fajta csatlakozókat a nagyobb menetes a meleg pont a mellette levő pedig a hideg pont lenne?
Ezt a kimeneti Szabályozást még nem nagyon értem a Fine és a Course külön-külön mit szabályoz? Többi meg van. Lehet hogy nagyon nevetséges a kérdésem de említetted hogy, van benne egy 10W erősítő azt felehetne használni audio erősítőnek, persze nem akarom szét bontani hanem így egyben.  Köszönöm a segítséget.
A nagy menetes közepe a meleg, Az a jó benne, hogy fogadja a normál banándugót. Mellette erre az esetre ott a testpont, külön banánhüvelyen. A FINE az finom, a COARSE durva amplitúdó szabályzást jelent, mint kettő ugyanazt, vagyis a végerősítőre jutó jelet szabályozza.
Igen, szokták is használni, egy igen lineáris, kis torzítású erősítő van benne. Ha jól rémlik, ennek bemenetéhez meg kell bontani a műszert, és a potira bekötni a jelmadzagot, de erre csak halványan emlékszem, tekintettel az azóta eltelt 30 évre.
Értem, szóval nem lehet kokányolás nélkül meg csinálni. Először azt hittem hogy a bemenetre rá megy a jel és akkor azt nekem erősítve vissza adja a hangszóróra.
Úgy rémlik, az a VTVM IN kizárólag a csővoltmérő "bejárata", hogy külső forrásból is tudjál feszültséget mérni. Pl. ha egy erősítő átvitelét nézed.
Most ár felteszem mert nagyon zavar hogy nem tudom mi jelent, vagy mire képes ez a cső volt merő, szóval ha lennél olyan kedves elmondanád nekem.
Bocs hogy a csapos közbeszól, de úgy emlékszem hogy erősítő üzemmódban is működik!
Ha jól emlékszem a csővoltmérőt OSC állásba kell kapcsolni és az ATTEN OUT csatlakozón beadni az erősítendő jelet. Legalábbis a régebbi típusnál valahogy igy volt. Annak a végcsöve 807 es volt. Nekem is cca. 40 éve volt szerencsém hozzá. Nagyon jó minőségű, strapabíró műszer volt a maga korában, egyetlen probléma hogy a generátor torzítása kicsit magas a mai igényekhez. Lehet hogy még meg van a rajza csak kicsit nehéz lenne előkotorni.
Nembaj ha közbe szól, úgyis a csaposnál landolnak mindig az információk.
tehát akkor az ATTEN OUT-ba jel az 5 ohm-ra meg hangszóró? Ennek a műszernek a végcsövei vagyis annak gondolom el84 még pedig 5 darab de gondolom nem arra szolgál mind.
Egy regebbi kapcsolasi rajza
Pontosan.
A hangszórót bármelyik teljesítmény kimenetre lehet csatlakoztatni, természetesen az impedanciájának megfelelő adja a legjobb teljesítményt. FONTOS! A nagyimpedanciás kimeneteken (600 és 5000 ohm) több száz V leadására is képes, jelentős teljesítmény mellett!! Akkor is ha az 5 ohmost használod! Ez megrázó élmény lehet ha az ember nem figyel. Erre az újabb tipusra nem emlékszem, de ha a EL 84 a vége akkor a végfok 2x 2db EL84 egy EL84 az osc fokozathoz tartozik.
A csővoltmérő kizárólag váltófeszültséget mér, 1, 3, 10, 30, 100, és 300V-os méréshatárban, a hangfrekvenciás tartományban (és még valamivel felette is). Látszik, hogy magas feszültségeket képes mérni (jellemzően a csöves technika igényeinek megfelelően), de a mV tartományokban sajnos nem használható, pedig a félvezetős áramkörökhöz ez igen hasznos volna (100mV még jól leolvasható róla).
A hangerősítő bemenet dologra sajnos kicsit sem emlékszem, mert egyébként is szétszedtük, hogy megnézzük a hatalmas alkatrészeket, és ugyanakkor erősítettünk vele egy Walkmant is, egy VT hangdobozra. De nem rémlik, hogy forrasztott (a tanár), vagy csak egyszerűen "rádugta". Lehet, hogy Oldman emlékszik jól, nekem azóta sem volt ilyen műszer a kezem ügyében. A suliban is a TR-PIF félvezetős generátort, és multiméter házba szerelt Wien-hidast használtunk a továbbiakban.
Köszönöm mindeniknek a segítséget ma vagy holnap meg próbálom és értesítelek benneteket hogy sikerült-e.
Ezt most találtam.
Az enyém is pont ilyen.
A megoldás itt van a két hsz-emben:Bővebben: Link
Fotocella, vagy valami hasonló. Nekem is van, egy monstrum vascsőbe beépítve, a garázsban találtam a vasak között. Azt hiszem a nagy gőzkazánoknál lehetett lángőr. Apum hozta a régi cégtől.
A kapcsolási rajz nagyon bonyolult.

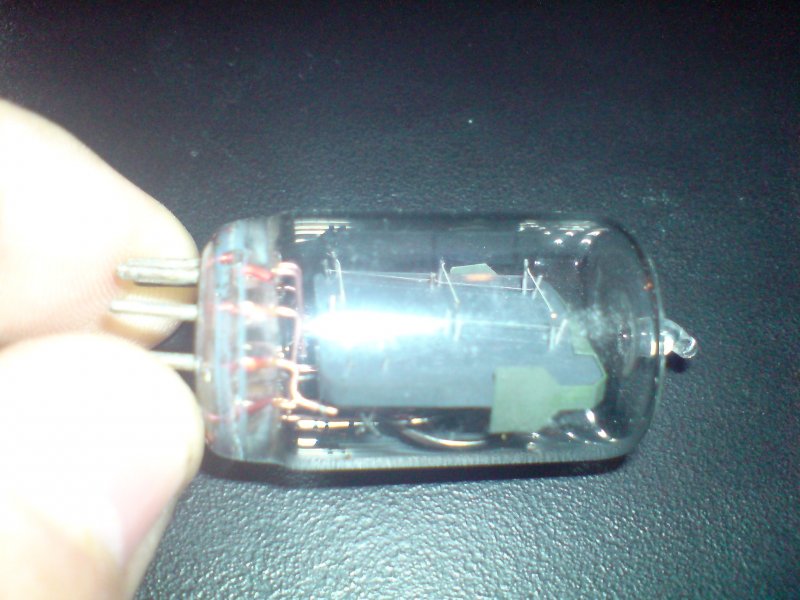

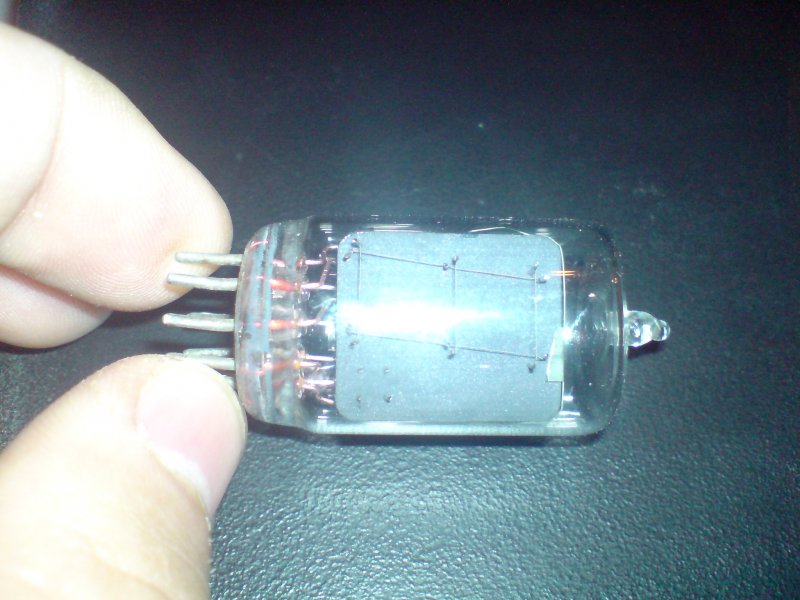

Kaptam két - sejtésem szerint - tungsram csövet, sajnos egyiken sincs olvasható felirat. Az adócsövön egy 4-es látszik, a numitronon sajnos semmi. Gyönyörködjünk bennük. Azt hiszem az adócsőnek egyéb felhasználása nem is nagyon van, a numitronból talán egycsöves óra lesz. Az utóbbi annyira prototípusnak tűnik, még a tizedes pont izzószála és lábai sincs benne behegesztve, pedig a lábak ott vannak (Talán:5S045T -1 változata ésTM-83 de ennek a másik oldalán lenne a decimális pont, ami nincs bekötve. Ha valakinek ismerős a típusuk kérem pontosítson.)
Milyed módszerrel kanyarítod ilyen szép ivesre a (gondolom) rétegelt lemezt?
Fel kell gőzölni, akkor bepuhul, s lehet sablonban óvatosan formázni.
Lacikának én is boldog szülinapot kívánok!
A kanyarintásról: beütöttem a gugliba, hogy rétegelt lemez hajlítása, és egy hajómakett diy oldalt hozott, ahol a muki írta, hogy beáztatta, majd formára hajlítva (befőttesüveg) szárította egy hétig, és úgy maradt! Nálam ez úgy valósult meg, hogy egy disznóvágásnyi ideig /14óra, nagy disznó volt.../ a kádban ázott, a gyerek samponjával és tusfürdőjével lesúlyozva, (nem feljött a tetejére a mocsok), majd kivettem, és csepp formára hajlítva, belülről kitámasztva körbekötöztem "mazzaggal"! Egy hét száradás után pedig jöhetett a munka! Majd Laci segítségét kérve, lehet hogy végre megírok egy cikket belőle, és abban kirészletezem... (P.l. Antik rádió építése). Csak előbb legyen kész a bele! Pityu

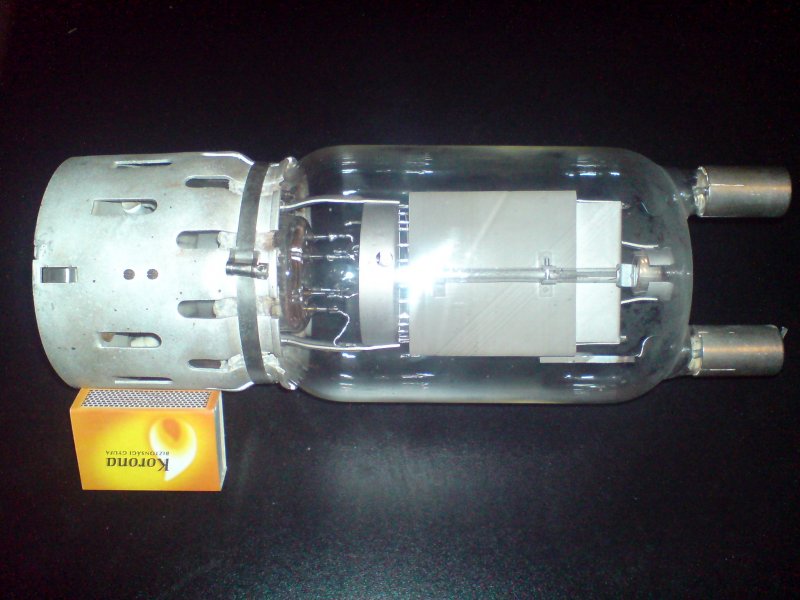

A nagyobbik cső szerintem egy orosz GU81M. Ha bekötöd a fűtését, akkor használhatod hősugárzónak, kellemes éjszakai derítőfénnyel
AZ1 egyenirányító csövet és EBF2 pentódát ki lehet váltani korszerűbb technikával?
A válaszokat köszönöm!
Nem egyszerű, de ki lehet. AZ1 helyett jó az AZ4 ilyet még ma is lehet találni, de ha ragaszkodsz csőhöz, akkor EZ80, 81 -el helyettesítheted. De lehet a foglalatra tenni két SI diódát is.
Az EBF2 helyett lehet EBF80 -at használni, vagy két GE diódát, és egy EF80, EF89. Ha korhű restaurálás a célod, akkor nézz át a múzeális készülékek topikba, ott találhatsz érdekes megoldásokat, régi csőfoglalatba épített korszerűbb csöveket.
Ha jól értem akkor AZ1 cső helyett elég csak kettő SI dióda? Lehet, hogy amatőr kérdés, de nem vagyok elektronikai szakember - Hogyan kössem a foglalatra a diódákat, van valamiféle bekötési rajz róla? AZ EBF2 helyett 2 db GI dióda+EF80+EF89 csövek kellenek, és ebről is van rajz valahol?
Kádár könyvekben találhatsz kapcsolásokat olyan rádiókról, ahol ezeket a csöveket használják. Onnan vehetsz példát. De ha nem vagy elektronikai szakember akkor nem lesz könnyű dolgod.
Az egyenirányító cső anódja helyére a diódák anódját, katódja helyére a katódját. Diódaként használhatsz 1N4007 diódát. A demodulátor diódák helyett valamilyen germánium diódát, ugyanúgy bekötve, ahogy a csőben volt. Használhatsz AA114, OA1160, 61, 72, 80, 82 diódát |
