Fórum » NYÁK-rajzoló progit keresek
Lapozás: OK   2 / 2
(#) Frankye válasza brejti hozzászólására (») Jan 17, 2007 /

Jó a nyitó oldala!
(#) Tök Ödön válasza PCB hozzászólására (») Jan 17, 2007 /

jo! de azt meg honnan szedjem le? tud magyarul? rajzol nyákot is? szo ami szo, nem ártan egy egyszerü, szines, szélesvásznu, szinkronizált,.. ja az más. szoval egy használhato progi.
(#) Tök Ödön válasza brejti hozzászólására (») Jan 17, 2007 /

az az error 404! a progi neve és verziszáma? crack hozzá? update-ja van?
(#) brejti válasza Tök Ödön hozzászólására (») Jan 17, 2007 /

Ez inkább egy linkgyűjtemény az ismertebb programokhoz. Vannak ingyenessek is.
Akkor mégegyszer a link
(#) Frankye válasza brejti hozzászólására (») Jan 17, 2007 /

A probléma a linkkel volt. Ha a html oldalt nem írod be, csak a domaint, akkor a nyitólapra jutsz. De ez az utóbbi link már jó.

Tényleg sok (sőt: rengeteg! :yes: ) progi van fent!!!
(#) krisztianszep válasza hzsolt77 hozzászólására (») Jan 17, 2007 /

privben eltudom kuldeni a protelt ha érdekel két lemezes
(#) gtk válasza krisztianszep hozzászólására (») Jan 19, 2007 /

Sziasztok!

En DipTrace-t hasznalok -tol kerdeznek.
Hianyolom belole a 'merolecet',pl befogatasi furat pontos elhelyezesenel jol jonne.Ti hogy oldjatok meg ezt?

Koszi.
(#) huhuu hozzászólása Márc 24, 2007 /

Azt szeretném megkérdezni, hogy milyen progival lehet azt megcsinálni, hogy azokon a részeken ahol üres részek vannak, ott megmaradjon a réz és a vezető részek mellet szép üres helyek maradjanak. gondoltam, hogy megszerkesztem, de nagyon lassú és föleg a forrszemeknél nehéz....
És mi ennek a funkciónak a neve?

felteszek egy panelt mintának.

Köszi
(#) gulyi88 válasza huhuu hozzászólására (») Márc 24, 2007 /

SPL 4 és 5 el megoldható (sprint layout)
de valszeg eagle ben is van...
ennek alapfunkciónak kellene lenni.
rézfelület kitöltés, vagy GND kitöltés, vagy valmi hasonló kitöltés lehet a neve ...
csá
(#) vicsys válasza huhuu hozzászólására (») Márc 24, 2007 /

Pl. a sprint layout 1 kattintással tudja...
(a német automasse-nak írja, angol: auto GND)


(#) huhuu válasza gulyi88 hozzászólására (») Márc 24, 2007 /

megnéztem a sprint layout 4-est.
Nem találtam benne semmi hasonlót.
Mondjuk van benne olyan, hogy kitölt részeket, de a forrszemeknél még mindíg nehéz a kört megcsinálni

megnéztem az eaglet is, de nem ismerem és igy elsőre elég bonyolultnak tünik. Valaki nem tudja pontosan, hol is van ez a funkció? vagy mi az angol neve?
(#) gulyi88 válasza huhuu hozzászólására (») Márc 24, 2007 /

pedig ott van az
kitöltés mellett a hézag mérete is
a vezetéknél 0,0 mm hézag van
forszemnél meg 0,4 mm ..
abba a kis ablakba tod állítani az éppen kijelölt aklkatrész(ek) "hézagát"
csá


(#) vicsys válasza huhuu hozzászólására (») Márc 24, 2007 /

csatoltam MÉGEGY képet a sprint layout-ról


(#) paul64 hozzászólása Szept 5, 2007 /

Hello kollégák!
Próbáltátok már a winqcad-et.
Nekem nagyon bejött.
(#) Pulyka hozzászólása Szept 11, 2007 /

Hi

Sztem jó helyre irok,mert igyis alig tudtam választani a "nyák" szó alatt a keresőben

Szóval:
Adott egy kapcsolási rajz,aminek nyákot szeretnék készíteni,előtte azonban meg kell terveznem a "vonalak" helyét

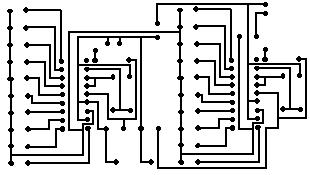

Egy kivezérlésjelző nyákrajzát láthatjátok a csatolmányomban,amit painttal fabrikáltam őssze,előtte azonban egy négyzetrácsos füzetet beszkenneltem,és kipontoztam az alaktrész lábainak helyeit,ezután PC-vel eltüntettem a 4zetrácsokat...
A terv készen áll
ha megnézitek,a képernyőn keresztül stimmelnek is az ic lábai
Igenám
de ha ezt kinyomtatom teljesen mást kapok,és nem illenek a lábak
amiért jöttem,az az,hogy ennek a probléma kiköszöbölésére keresek egy olyan progit,ami azt is nyomtatja ki milliméter pontosan ami a képernyőn látható,és ki is tudjam jelölni,hogy egy A4-es papirméretein belül,hol legyen a rajz(jobb alsó sarok,közép...)
Próbának egy lapra nyomtatok,és ha jó,akkor egy lézernyomtatóval kinyomtatom egy spec fóliára,ahol nincs takarás,ott egy erős izzójú fény átvilágit,igy itt felmarja a vas-oxid,ahol pedig nem mar át,oda nem jut el a fény,mert a kinyomtatott rajz eltakarja...
remélem érthető voltam

Köszi
Tomi
(#) Attila86 válasza Pulyka hozzászólására (») Szept 11, 2007 /

Egy képkezelő programmal, monjuk egy egyszerű Painttel számold meg hogy a képen lévő 2db ic láb közt hány pixel van. Ezután a kép egyik oldalán lévő pixelszámot (felbontás) oszd el azzal a számmal, amit a 2 láb közti részre kaptál. Az erre kapott számot szorozd be 2,54-el, és az így kapott szám lesz a kép egyik oldalának a helyes mérete (mm-ben), amit egy normális képkezelő programban a nyomtatáskor mm pontosan be tudsz állítani. (Pl.: IrfanView)
(#) Pulyka válasza Attila86 hozzászólására (») Szept 11, 2007 /

Hi

hááát,mit is mondjak
Kis méretű lapnál bevált a módszered,de pl 29 cm X 21 cm-es A4 méretű lapnál már a beirt eredmény(a számolás eredménye)túlcsordult!
Amugy ezt a Micrografz Picture Publisher nevű képszerkesztő progival "gányoltam"
röviden annyit,hogy a kinyomtatott lap méretét sacc/kb alapon állítottam be,még nem passzolt a kinyomtatott kép

Azért köszi

Tomi
(#) Frankye válasza Pulyka hozzászólására (») Szept 12, 2007 /

Használj PDF Creator neű progit! Free, magyarul "beszél", pontosan akkora lesz, amekkora eredetileg volt!
Én mindig így csinálom, és bejött.
Innen tudod letölteni.
(#) csbob hozzászólása Márc 8, 2008 /

Én is a DipTrace nevű programot használom, nekem is nagyon bejött, mert egyszerű és nagyon megkönnyíti a dolgomat.
Következő: »»   2 / 2
