Hobbi gépről beszélünk , azt ugye tudod ? Mint írtam gondolom nem titánt-rozsdamentes acélt akar megmunkálni . A linsenekre 25mm-t írt a kérdező az már azért valamit tart nem túlzottan engedi az őrá háruló terheléseket át a golyósorsóra , egy "merevnek mondható" 20mm es alu vadtaglemezből készült híd esetében

Nem szeretnék vitatkozni, látok benne hibát és ezt leírtam. Nem ipari géppé akarom fejleszteni, de ez a leggyengébb pont. Lehet kicsit fura látásmódom van, nekem ez nem csak hobbi a mindennapokban.
Csak megjegyezném egy 970mm x 110mm 20mm es alu (AlCu4MgSi) vastaglemez már tizedeket hajlik be a saját tömegétől ha a szélein van megtámasztva.
Itt a hidat tartó lemez élében van pár csavar, és melléfogatva hasonlóan rögzítve egy őt támogató lemez. A 25mm linek kocsijain sincs ideálisan rögzítve a konzol, mert már rögtön egy erőkar ébred, és ha a kocsik egy sorosak nem annyira szeretik a csavarást. Az y tengelyen a kocsik túl közel vannak, így szintén kicsit magyobb igénybevétel jut a csapágyakra. Mivel a két tartót semmi nem merevíti egymáshoz képest, így ha lesznek lépésvesztések márpedig lesznek az élébe csavarozott lábak kilazulnak és az egész úgy fog nyaklani mint egy hátlap nélküli ikea szekrény. EZeket mind lehetne enyhíteni relative többletköltség nélkül pld egy szíj kapcsolat a két orsó közt. És akkor még a direkthajtás jósága nem is lett vizsgálva.

Számomra továbbra is az L alakú lemez rögzítése a legproblémásabb. Elméletben ez így ahogy van jó, gyakorlatban viszont vannak gyerekbetegségei.

Ezt amit leírtál mindet elhiszem , tegyél már fel egy képet vagy linket olyan hobbigépről ami "tökéletes"és megépíthető, Az én gépem 50x80x5 ös u profilból és alu szerelő idomokból készül de azon is lehet (ha nagyon akarsz) hibát találni

Tökéletes nincsen. Ragasztgattam már tele 200 milliós célgépet is nyúlásmérő bélyegekkel és küldtem vissza átépítésre csak mert nem hozta a kellő ismétlési pontosságot. Hobbi természetesen teljesen más. Akartam keresni egy linket, de sajnos a kész műről nem találtam meg a képet.
Bővebben: Link
Ezen látszik milyen is lenne, az építésről is vannak képek.
Ez szerintem megépíthető, hobbi kategória és rengeteg hibalehetőség fel sem merülhet.
Persze itt is vannak kompromisszumok.

Az én most épülő gépemnél pld az elsődleges szempont a lakásbarát kialakítás (kicsi / tiszta / halk)
Én is nyákot szeretnék marni és kicsi alu alkatrészeket a hobbimhoz. Kis robotokat, mechanizmusokat építek.

Hali!

A kis lakásbarát gépről esetleg lesz valami publikus tervrajzod? Esetleg képek.

Szia!
Ha visszatekersz az előző oldalra ott középen találsz 2 képet 2 lakásbarát gépről!

Én hasonló méretet tervezek! de még kattogok a fix vagy a futóhidas verzió között!

Engem is érdekelne pár infó és méret a gépedről... ha majd lessz publikus akkor légyszi ird meg... Mindi is tetszettek a "felsősines" verziók!

Pici gép lesz, 180x180x80mm munkatérrel. Az egész alapterület 400x350mm. Saját alu váza van amire egy külső keret épül a burkolat miatt. Sajnos időhiány miatt lassan halad. Pár oldallal korábban vent fent egy kép részállapotról.

Az általam linkelt modell mennyire lenne alkalmas NYÁK marásra(SMD-t beleértve)?

Meg lehet vele csinálni, de nem ideális. Attól függ milyen nyákot szeretnél. Ha körbemarni a vezetősávokat és kész akkor jó, ha le is akarod szedni a rezet akkor elég sok hirtelen irányváltás kell és nagy a forgó / mozgó tömeg. A nyák nem jelent nagy terhelést, de kell a fordulatszám és merevség. Ha nem teljesen merev a főorsód a nyákhoz képest a finomabb gravírtűk törni fognak.
Ha elég merev akkor hosszabb életűek lesznek. Amit linkeltél gép az inkább rétegelt lemezből / plexiből alkatrészek kivágására, reliefekre meg famunkára jó, esetleg kis fogással alut vágni.

Pedig nekem az alu lenne a fő szempont, akár 3-4 cm-es fogással. Jó lenne, ha nyákot is bírnék vele marni. Melyik felépítés/konstrukció alkalmas az előbb említett kritériumok kielégítésére?

Közben megjött az én Makitám is! 65mm-es kell. Kell majd egy kis átalakítás mert a Z tartó alulemez csak 120mm széles ez meg 130mm széles.
Ha nem jelent problémát megmérnéd ezeket nekem? Mert egy eladónál sincsenek megadva ezek a méretek.

3-4 cm fogással??? Vagy nagyon elírtad vagy nagyon tévúton jársz.

Sajnos az utóbbi. Nem lenne elég merev hozzá? Mitől függ a fogásmélység? A munkaterület csökkentésével milyen mértékben javulhat a merevség?

3-4 CENTI-hez? Ennyit szerintem egy 30 millás gép se tud... Egy hobbi géppel jó ha pár millimétert tudsz fogni.

Mit értesz 3-4 centis fogáson? Mélység vagy átmérő? Az a gép max 0,4 - 0,6mm fogást tud venni egy 6mm es maróval. Akkora fogásnál felejtsd el az alu vázat. Láttam nagy gépet ami röhögve képes erre, az is mozgóhidas volt. 26m hosszú volt az asztala (tengeri hajók hajócsavarját marta)
Nem hobbi kategória.

Ezek szerint félreértettem a dolgokat.

Egy 60x60x4-es zártszerelvény nagyobb állássziládságot, merevséget biztosítana?

A zártszelvénynek az a legnagyobb baja, hogy sosem egyenes. De ha tényleg 3-4 centiben gondolkodsz akkor kezdj egy gyűjteni egy gyári gépre, mert ilyet otthon nem raksz össze az is biztos.

Üdv!

A "pár" milliméter is még a több kW-tal hajtott ipari marógépeknek is feltudja adni a leckét.
- Úgy látom ezt a cnc hobbygép építést is elölről kellene kezdeni néhány esetben. Gondolok a fizika, mechanika, elektrotecnika, számítástechnika ismeretekre (:crazy , géptan és stb. Senkit nem szeretnék megsérteni, nincs szándékomban, de a cnc géptechnológia mégiscsak a gépipar csúcsának számít. Persze látom a sok "videjót" , hogy még a rozsdás deszkából is készítenek gépeket, de az már más kérdés, hogy valójában mire is jó? Aztán még azért is írtam, mert látom, hogy mindjárt olyan gépet szeretne a lelkes hobbysta, hogy bárminek a marására legyen alkalmas. Lehet ez hobbygép, de profi módon és sajnos nem "hobby-barkács" áron. Nem elég pusztán az anyagot beletenni, mert egyszerűen a súly növeléssel a szerkezet és hajtáslánc komolyságát is növelni kell. Ezek a gondolatok már mind elhangzottak itt. Sajnos, hogy a gép tényleg jól szuperáljon bizony külső segítséget is igénybe kell venni, pl: marás, esztergálás- én is ezt teszem, melóhelyen egy kis fusi... Először én is "írígységből" fogtam bele, de mára már kihívásnak tekintem.

Pár gondolatot én is elengednék gépépítéssel kapcsolatban.

1 tudni kell mit szeretnénk megmunkálni. A "mindent" a lehető legrosszabb válasz. Minél több minden játszik bele a repertoárba annál több korlátozás kell sebesség és teljesítmény terén.

2 megfelelő méretezés kell, kezdve talán a főorsóval. Ha az nem bírja bukjuk az egészet. A kínai csudajó x kiló wattos megoldások nem alura vannak kitalálva se fordulatszám se csapágyazás szempontjából. (Fafaragás, szobor másolás nagy mennyiségben több párhuzamos z tengelyen)

3 A váz nem a beépített anyagok mennyiségétől, hanem a beépítés milyenségétől lesz merev. Csavarozott szerkezeteknél a pontos illesztések és az illeszkedő felületek síkja fontos, míg hegesztettnél a feszültségek megszűntetése és a kész váz síkolása szükséges.

4 mellékhajtásoknál az 1:1 ben a legnagyobbb motort amit meg tudunk venni sem ideális az esetek túlnyomó részében

Ahogy Temela is leírta bármit meg lehet építeni, de könnyen lehet drágább mint egy gyári sorozatgyártott megoldás.

Az itteni mesterek segítségével sikerült elindítanom a gépet! Most mozdult meg először, és ezúton is még egyszer köszönöm nekik a hathatós segítséget! A hardware-s rész kezdeti stádiuma ezzel most lezárult - sok finomítás van még hátra, nem is sorolnám mit szeretnék , de pénz hiányában most ennyire futotta - most jön a teljesen idegen terület, sok türelmet kérek tőletek!

1. Ha a végállás megfogja a gépet minden esetben csak a kikapcsolással lehet levenni róla? Ha nem hogyan? ( Ilyenkor a motorokat nem tudom sem software-ből sem az orsó kézi forgatásával mozdítani.)
2. Valószínűleg nem a megfelelő irányba forog a Z,Y motorom hogyan fordíthatom meg a forgás irányt? Ha lehet hardware-sen szeretném.
3. Hogyan tudom a software tudtára adni mekkora a munkaterület ahol mozoghat. És jó lenne ezt el is menteni.
4. Van a software-hez ( Mach3 R3.043.053 ) magyarosítás ami a felületét nem változtatja meg?
5. Egy ilyen laptopnál lehet 25000Hz-nél feljebb menni?

Köszönöm!

Mach3-ban a forgásirányt egy gombnyomással változtatni lehet. (Ports&Pins->Motor output->Dir LowActive adott tengelynél zöld "pipa" vagy piros "X")

Most hirtelen nem mindenre tudom a választ, de van amire igen:
2. cseréld meg az adott motor tekercseinek vezetékeit. Értsd: A+>B+; A->B-.
3. Config>Homing/limits azt hiszem...
4. ilyenről nem tudok, de akár teljes saját képernyőtis csinálhatsz hozzá! Régebben olvastam egy leírást erről, keresgélni kell egy kicsit. Egyébként olyan gyönyörű, részletes magyar leírása van a programnak, hogy nem is biztos, hogy érdemes ezzel foglalkozni, mert nem attól fogod tudni jól használni mert magyar a gombon a felirat.
5. Az nem csak a laptoptól függ, hanem inkább a vezérlésedtől. De érdekelne, hogy mit vársz a kernel frekvencia növelésétől?

Az ott egy USB-s mozgásvezérlő ott a képen? Ha igen, kb. semmi értelme a kernel sebességen növelni, mert az csak az LPT-s vezérléseknél számít.

Nem kell egy vezetéket sem felcserélni, mindent a Mach3 meg lehet oldani.
Nem elég csak magyarosítást feltenni, hanem a kijelző felületét is meg kell változtatni.

Például nagyobb sebességet.
Nálam is ha a motorvezérlő nagy felbontásra van állítva akkor nem tudom elérni a kívánt sebességet a Mach3 nem bírja LPT porton kiszolgálni a vezérlőt.
És ép ezért lesz rajta Linux és egy Mesa kártya azzal nincs ilyen gond .

Találtam neked egy videót így tudod megváltoztatni a felületet.
Amikor telepítetted van egy felület ami Magyar és azt kellene itt kiválasztanod .
Bővebben: Link

Köszönöm mindenkinek!!

5. Azt olvastam hogy simább lesz a motorok járása, ha magasabb a freki. De igen, általában azt sem tudom soha, hogy USB-s rendszer esetére is élnek-e ezek a beállítások. Pl. azt is láttam egy magyar videóban hogy a Port&Pins setupban a Restart if changed/ Sheline 1/2 pulse mode -ot pipáljuk be, különben bizonytalanul fog működni a program .
Nincs pipa nálam, nem veszek észre problémát, de ez nem jelent semmit mert nagyon kezdő vok.

Egyenlőre várok a marómotor tartóra. Addig szeretnék rajzolgatni. Inscape -el ismerkedem. Meg rendelnék marókat. Gravírtűk,Piramis marók, egyélű marók. Kellene egy kezdő maró set összeállítás, ha valaki leírná mire lesz szükségem.

1. Hogy tudom azt beállítani hogy a Z tengely meddig menjen le? Vagyis ez lenne az az érintkezési pont amikor a toll érinti a papírt. Illetve a tollat egy enyhe rugóval fogom a papírra nyomni, vagyis kb. 1mm lenne a "fogás mélység".
2. Felirat készítésre melyik tipusú marót kell használni?
3. Fához
4. Műanyag, plexi, címke készítésére alkalmas anyagokhoz
5. Sárga réz, vörös réz, alu (kimondottan csak felirat, kis fogás mélységről van szó fémek esetében. Tehát nem vízpumpa házat akarok marni ezzel a játék géppel!

Én is a sebesség növekedésére tippeltem volna. Ahogy elnéztem a képeket szerintem nem túl nagy menetemelkedésű orsókkal van szerelve a gépe. Alap 200 lépéssel is 0,01 mm körül kell lennie a legkisebb elmozdulásnak. Ettől többet elvárni egy ilyen mechanikától szerintem túlzás. Az összerakott vezérlőt elnézve -ami egyébként szépen, igényesen van összeszerelve - én a tápot látom szűk keresztmetszetnek, bár a paramétereit nem tudom.

Orsók 12x3 X,Y ill. 10x2 Z.
Step most 1/8.
Táp:24V 5A.

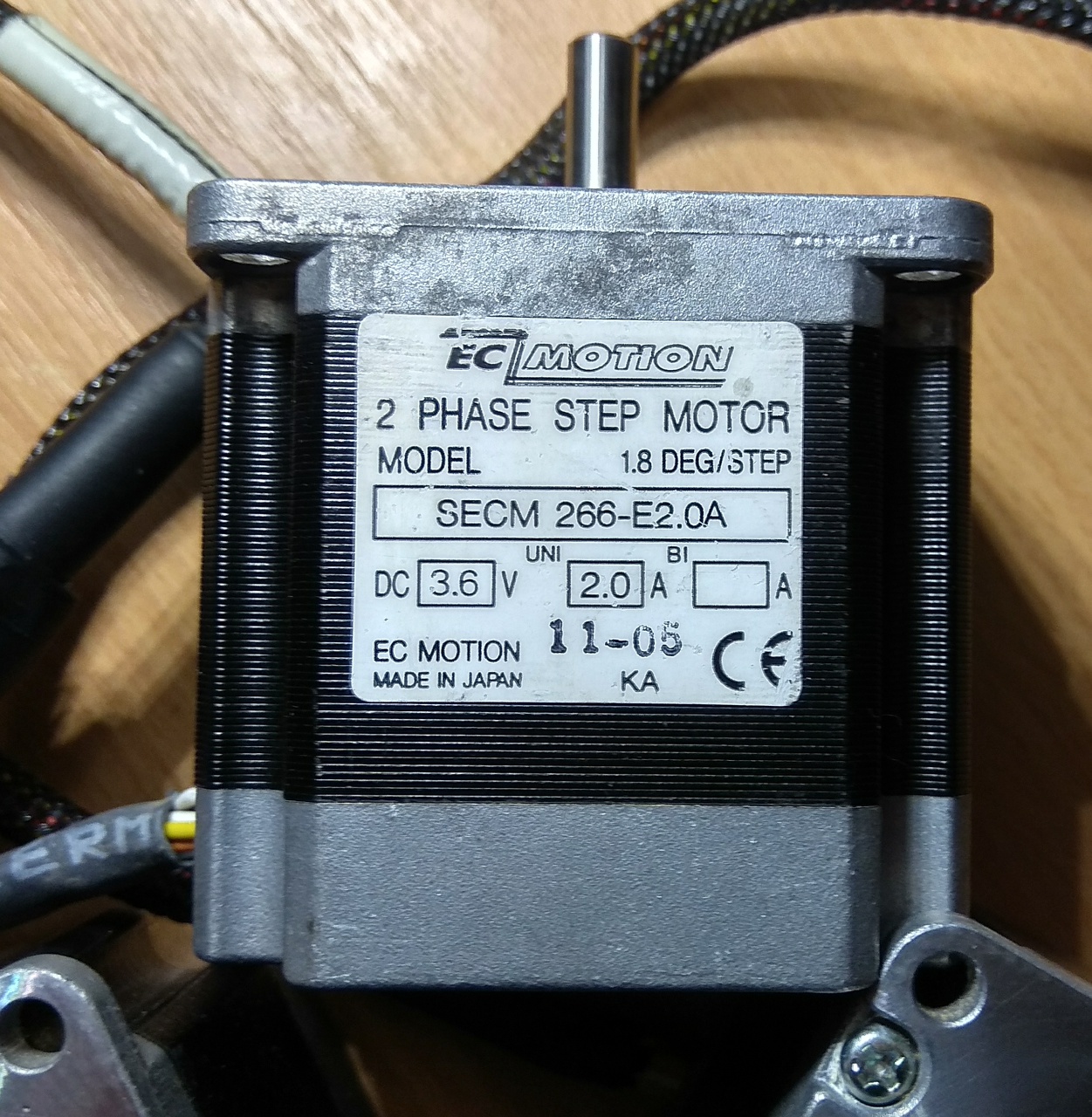

Motor max 3A.
Elég sok videót meg kellett néznem, hogy kell ezt úgy hogy, innen is egy kicsit, meg onnan is egy kicsit, és ilyen lett. Köszönöm jól esik, az első gépemre kapok egy kis elismerést, pláne hogy fingom sincs mit miért kell oda kötni ahova.
