KICAD-del lehet prototype board-ra pl. tripad -re tervezni?

Ez elég nehéz ügy lenne, elsősorban mivel nincs is benne ilyen board, másodsorban ha te készítesz magadnak egy végig csíkos panelt, és elhelyezed rajta az alkatrészeket, akkor elviekben megoldhatod, hogy mindig csak addig fusson a vízszintes vezetősáv ameddig kell. Az alketrészoldalon pedig tudsz létrehozni úgynevezett "vezetékeket" az alkatrészoldali réz fólián...

De van erre jobb megoldás, barátom hirtelen többet is adott, itt az első kettő.:

Veroboard Stripboard Software...
Stripboard/veroboard/matrix board design software...

Én egy VeeCAD nevű programot próbáltam, viszont a netlist importálásnál elbukik a dolog. Kicad-ből a netlistet orcadpcb2 formátumban exportáltam. Nem tudom hol a hiba, de gyanítom, hogy VeeCAD-ben mivel az IC-k helyett két pines kis "alkatrészeket" pakol le. Úgyhogy gondoltam megkérdezem, hátha felesleges az export-import másik programba és alapból tudja ezt a Kicad.

Helló!

Van ez a program amivel egy panel gerber fájlait össze lehet rendezni egy lapra, és úgy kinyomtatni egyben.

Panelizer tool...

Hiába próbálom importálni a KiCAD -ból exportált gerber fájlt, nem eszi meg. Próbálta már valaki?
Itt van leírás, hogy kellene, de nem jön össze.:

Tutorial 1...

Tutorial 2...

Próbálta már valaki ezt? Nektek működik?

Esetleg más alternítava a megoldásra?

Köszi...

Látom rég volt itt élet, bedobnék egy kérdést hátha tud valaki segíteni.
Szóval egy kétoldalas panelen a két telibe réz fóliát akarom összekötni furatgalvanizált furatokkal hőátvezetés céljából. De hiába teszek rá furatgalvanizált furatot, kiszigeteli a teliberéz zónától.
Hogy lehet ezt orvosolni?

A szigetelési távolságot elvileg levettem nullára...

Ha jól rémlik a pad tulajdonságánál van olyan opció, hogy mennyi legyen a pad körüli szigetelés (talán clearance).
Másik verzió, hogy a padnak a net neve ugyanaz legyen mint a teliföldé, akkor egybe folyik.

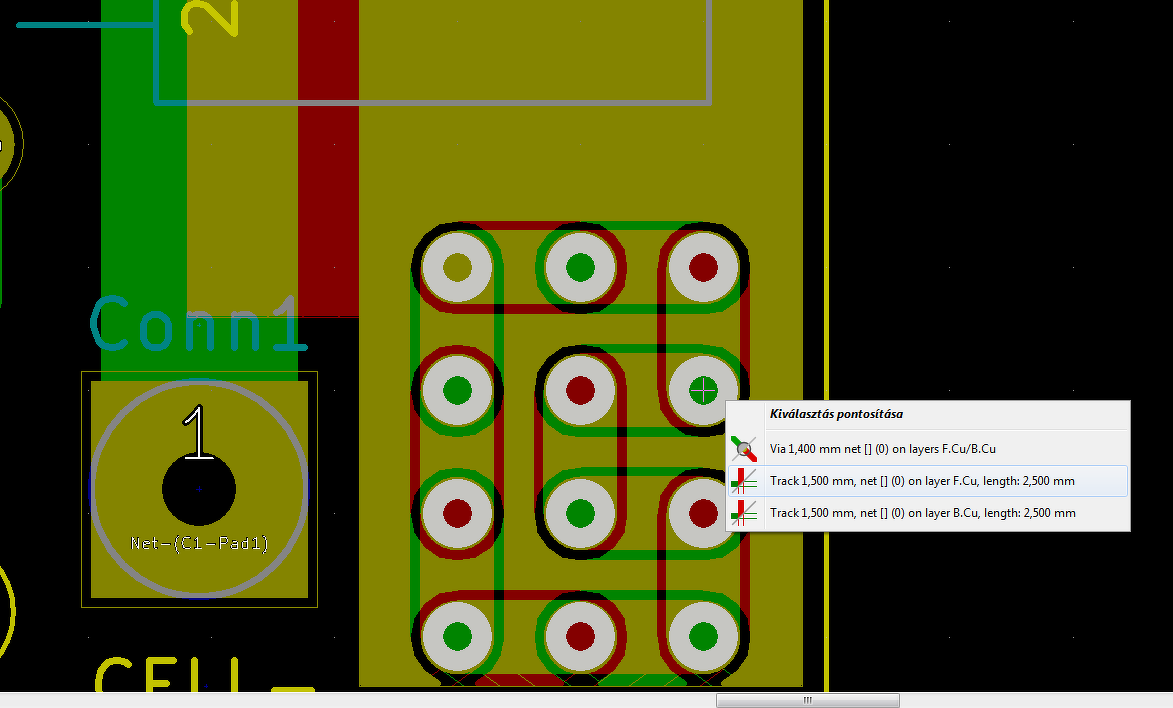

Bár nem a legelegánsabb megoldás, de én azt szoktam csinálni, hogy elindítok egy kamu vezetősávot egy lábról/viáról ami ugyanahhoz a nethez rendelt mint a fólia. Ezután szépen oda vezetem, ahova az első hővezetőfuratot akarom tenni, majd a V betűt nyomogatva lerakom szépen a kívánt mennyiséget, majd visszavezetem a végét a kiindulási ponthoz. A fóliát tömörre kell konfigurálni és akkor azt kapod, amit szeretnél.

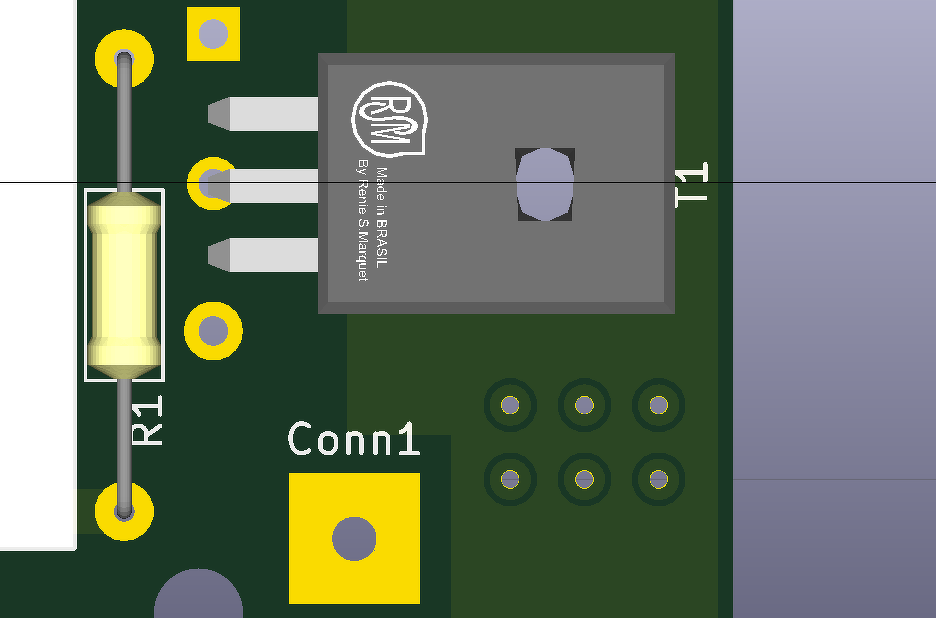

Az a baj, hogy nem teliföldről van szó, hanem csak egy egyedülálló rézfóliáról, ami semmihez nem csatlakozik, mert csak a tranyó hűtőfelülete akarna lenni...

Vágd ki azt a részt a telifölből, hozz létre egy újabb teli részt, azt rendeld a tranyó megfelelő vezetékéhez.

Ez jó is lenne, de mint írtam nincs semmihez hozzárendelve. Na most a kérdés akkor, húztam egy kamu vezetősávot, ennek honnan tudom meg a nevét, vagy hogy adhatok neki nevet?

Ha ránagyítasz ott a vezetősáv neve.

Ha tranyó felfogatási pontja csak mechanikus furat? Ha nem, akkor használhatod azt net-ként (azt kell kiválasztani a fóliának is).

Mivel úgy látom a borda is a kollektorhoz van kötve, hozzákötöttem én is a panelen.

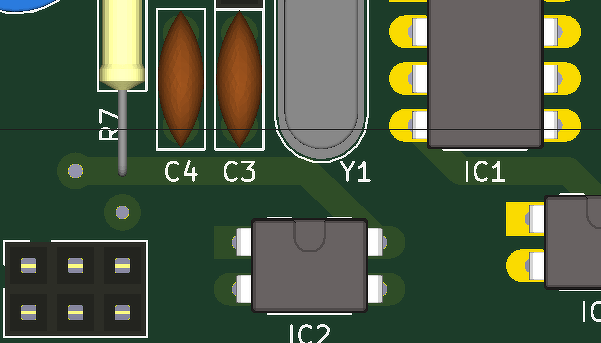

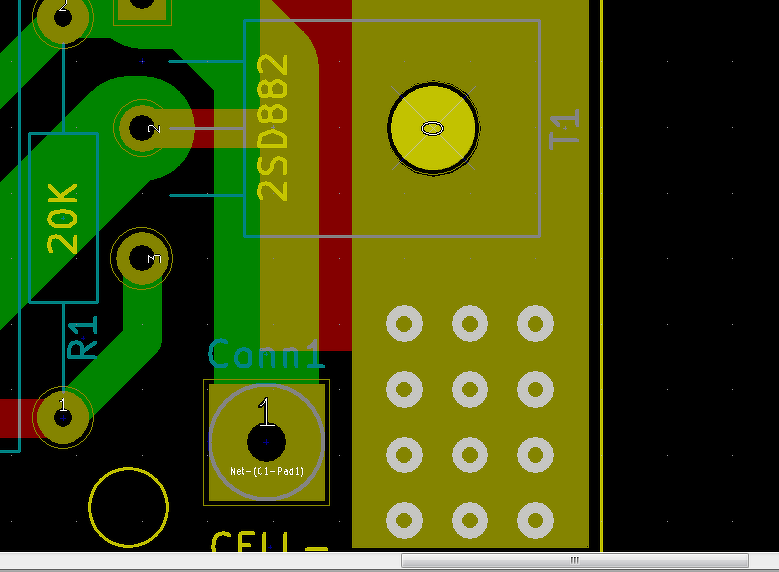

Úgy jó is, csak nem tudom a lyukak miért nem átlátszóak sem az editorban sem a 3D nézetben.
De remélem ez csak bug, és nem felejtik kifúrni és galvanizálni majd gyártás közben...

Az első képét elnézve csak mechanikai furat. De meg lehet csinálni vele. Letettem két egyes csatlakozót, azt össze kötöttem, lett egy vezetékem névvel. Kivágtam a teliföldből a kívánt méretet, majd beleraktam a két furatot. (Van elyan egyes csatlakozóm amit arra használok ha olyan furatot szeretnég rögzítésnek csatlakozónak amit be szeretnék kötni valahová, a lényeg, hogy a pad connectionn semmi legyen), ezután rajzoltam körbe vonalat viaval, majd létrehoztam a zónát ahoz a net névhez.

Mondjuk így egyszerűbb, ha van amihez lehet kötni. Azért nem jelzi a lyukat mert a via tele van ónnal, szerintem. De az biztos, hogy ha kinyomtatod ott a furat, ill. a drill fájlban is benne lesz.

Már több nyákot legyártattam, ami így volt konfigurálva. Még nem volt problémám vele. Ami a gyártónak számít, az az excellon (drill) fájl. Ha abban benne van, akkor ki lesz fúrva. Ráadásul (ha két/egy oldalas/rétegű) a gyártó a furatgalvánozás után fogja majd a tényleges áramkörmaratást elvégezni (négyrétegűnél a belső rétegekkel kezdik).

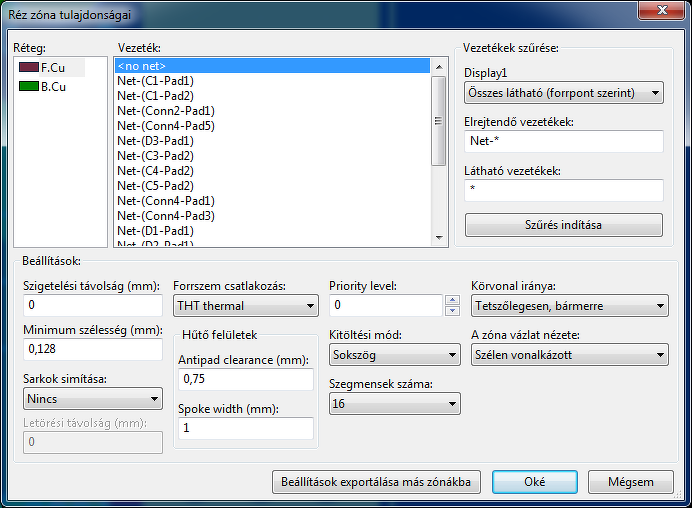

Ha az "Antipad clearance" -re gondoltál, hiába vettem le nullára, úgy is elszigetelte,
mert nem volt kimondottan semmihez csatlakoztatva elvileg, csak magában volt...

Felmerült egy újabb beállítási problémám.
Szóval az alkatrészoldalon, hogy kell azt beállítani, hogy a forraszpontok is kapjanak védőlakkot?
Valahogy el kellene távolítani a maszkot ha jól gondolom, de hiába kapcsolom ki, mégsem lakkozza le.

Pedig az F.Paste és F.Mask rétegek is ki vannak kapcsolva...

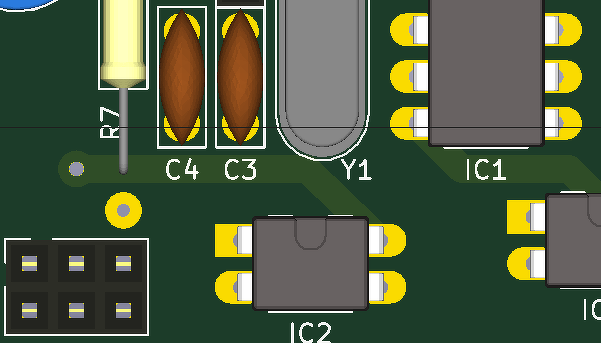

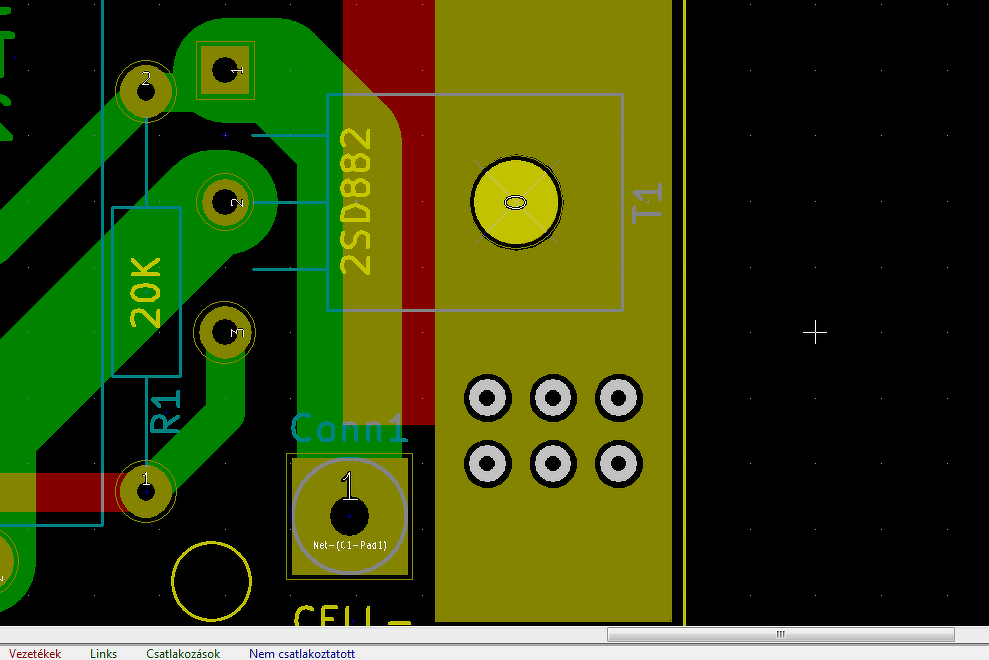

A bal alsó sarokban a hatpólusu csatlakozó felett látható egy lakkozott furatgalvanizált átvezetés
(és egy vezetősáv is csatlakozik hozzá mint látható), na úgy kellene az összes beültetési oldalon levő forraszpontnak kinéznie...

Mókás munka lesz, ha ilyet akarsz.
Újra gyártod az alkatrész footprint libeket vagy a kész nyákon minden pad-en jobbgomb - Edit pad - és kikapcsolod a mask-ot.
Nem emlékszem, hogy láttam volna olyan készüléket ahol ilyen az alk. oldal.

Jó lesz az, ha egyesével kikapcsolgatom...

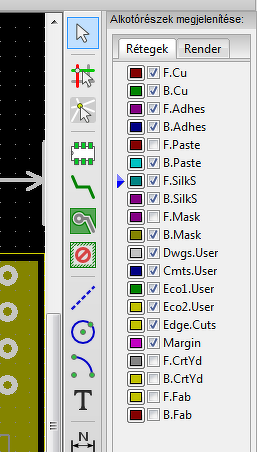

Bár nem értem akkor a jobb oldali rétegválasztó sávban ha kikapcsolom miért hatástalan.

Azért szükséges, mert csak a hátsó oldal lesz forrasztva, az alkatrészoldal nem.
Viszont így inkább legyen lakkozva, mint csupaszon hagyva.

Amit jobb oldalt kikapcsolsz, az csak nem látszik, de ott van...

Üdv!

A pirossal aláhúzott szövegekre van valami értelmes magyar fordításotok?
És mit is jelentenek pontosan?

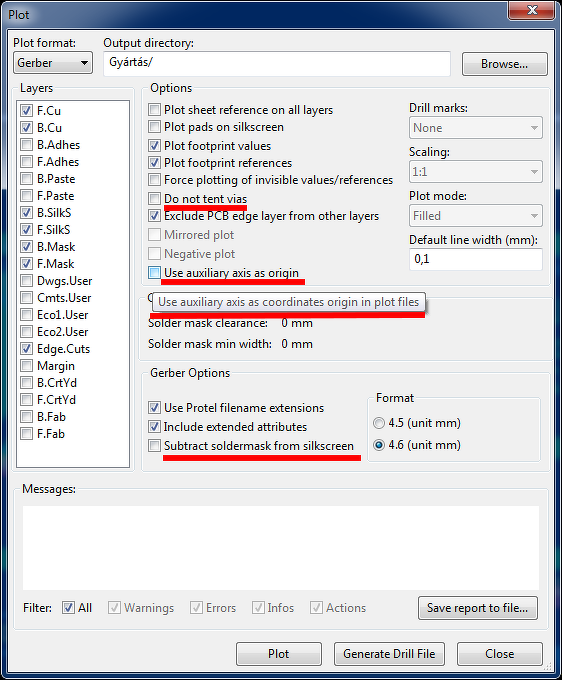

Az első: Ne lakozza a viákat (a viák felületére nem kerül forrasztásgátló lakk, hasznos lehet prototípusoknál, mert könnyebben lehet a viákhoz forrasztani átkötéseket, vagy méréseket elvégezni).

A második: A segéd/kiegészítő tengelyek origóként használata (le lehet rakni egy másodlagos origót, pl. a nyákod bal alsó sarkába, a program pedig ezt használhatja a gerber és drill fájlok elkészítésekor, én mindig használom)

A harmadik: A forrasztásgátló lakk maszk kivonása a pozíciónyomatból (ez arra jó, hogy ne akarjon pozíciórajzot tenni a forrpontokra, némi trükközéssel arra is jó, hogy ki lehessen vonni a nyákon kívülre eső rajzolatokat a kimeneti fájlból [vannak gyártók, aki ezt nagyon nem szeretik, pedig sok csatlakozónál előfordulnak]).

Ok, kösz, majd implementálom...

Közérdekű információ!

Belefogtam a 4.0.7 -es verzió fordításába, ha használható állapotba kerül, közzéteszem itt.
De még biztos eltart jópár napig...

Addig is a 4.0.2 verzióhoz készült fordításom is használható hozzá...

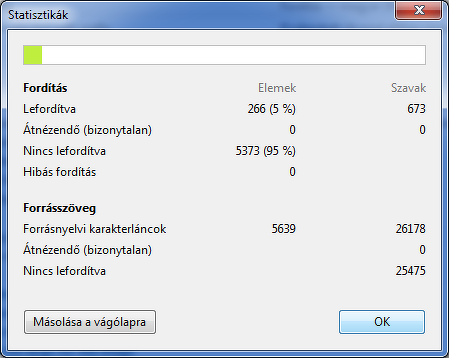

Nagyjából kész a fordítás, de sajnos még sok olyan szöveg van, ami még a forráskódban sem szerepel karakterláncként, ezért még mindig csak angolul jelennek meg. Közben ha van valami használható értelmes fordításotok erre a néhány szövegre, megköszönném...

Az alábbiak az ERC hibaüzenetei, de most nem mellékelek képeket egyelőre.
(A %s %b csak változónevek.)

"Pin connected to some others pins but no pin to drive it"
"Pin (%s) (%s) of component %s is not driven (Net %d)."

Helló!

Nem tudom mennyire vagytok járatosak a githubon, de gondoltam megkérdem, hátha van tippetek.

Szóval elvileg a linkelt oldalon vannak közzétéve a program nyelvi fordításai. Meg tudja valaki mondani, hogy tudom oda feltölteni a magyar fordítást? Mert én nem igazán értem ezt a githubos fórumot, vagy nem is tudom mi is ez valójában...

Egyébként a 4.0.7 -es verzióhoz elkészült a fordítás, jelenleg tesztelés alatt van.
Pár napon belül közzéteszem...

Szia!
Github-on csak néha járok, ha a Google oda vezet, így nem vagyok jártas benne, de talán tudok segíteni. Ha a linkeden megnyitod a magyar mappát (hu) akkor abban már van egy 8 évvel ezelőtti fordítás. A jobb oldalon felül nekem van egy inaktív "Create new file" gomb. Ha belépsz a Github-ra, szerintem aktívvá válik a gomb és fel tudod tölteni.

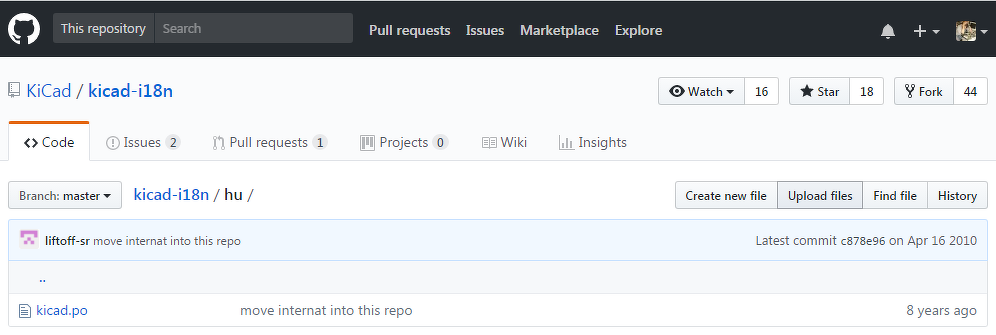

Igazából van ott egy [Upload files] gomb is (1kép), azzal próbálkoztam.
Arra azt mondja, hogy valami engedély kellene hozzá (2kép).

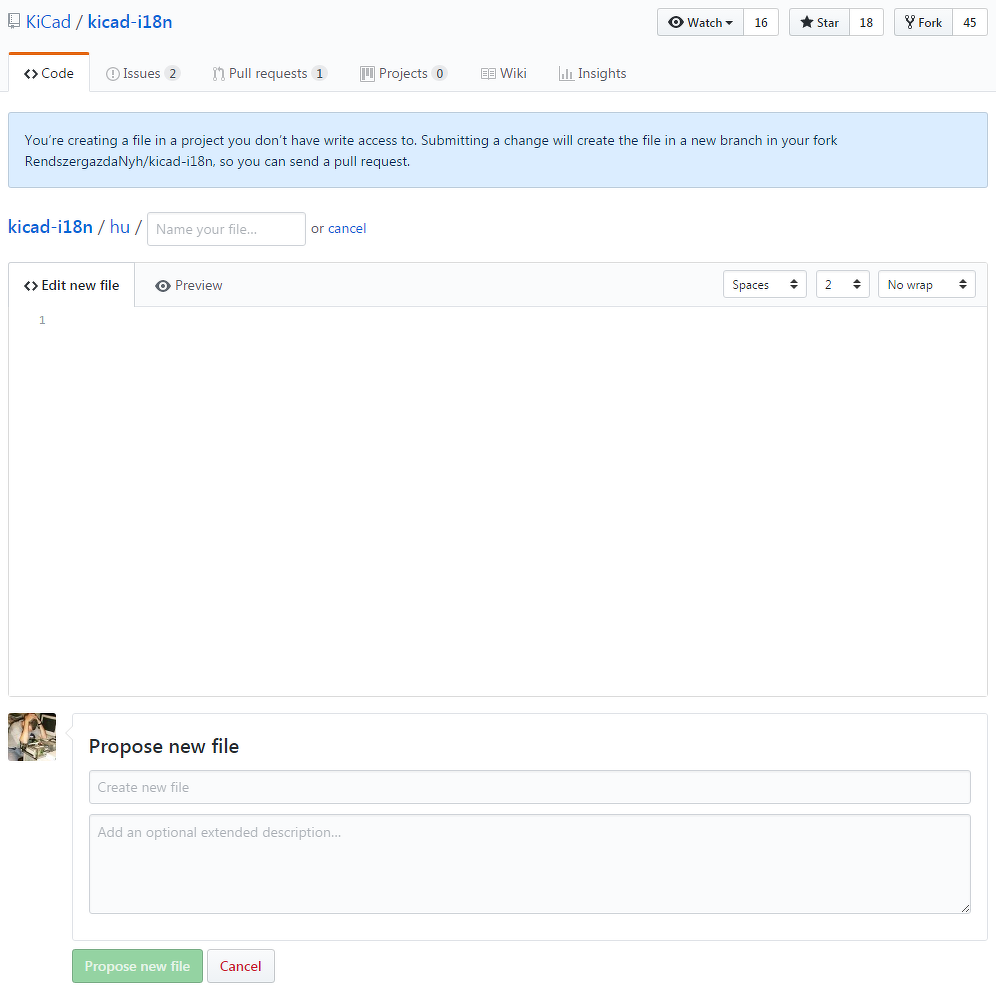

Ha a [Create new file] gombra nyomok, akkor meg egy szövegszerkesztő jön be...

Ha nem érkezik itt válasz másoktól, kérdezd meg az Arduino topicban, hátha onnan ismeri valaki a Github működését. Esetleg írj a KiCAD-nek egy email-t, vagy a github-on keresztül, ha van ilyen lehetőség, hogy szeretnéd feltölteni, és segítsenek benne. Szerintem biztos segítenek.
