Nem tudom, ez zavar rajta a leginkább, mert bekapcsolt állapotban valoban >3 V van rajta, de ha kikapcsolom a készüléket, akkor, csak 1,2 V van rajta, ami 1 cellának felel meg.
Meg az zavar, hogy a fém házba sincs más gravirozva mint Varta meg a + jel.

Az óra most is megy még, ha nincs meg a hálózat?

Ha a motherboardban van, akkor az ora megy akkor is ha ki van kapcsolva ( a motherboardon van az akku.)
Ha az orát kiveszem a motherboardbol és berakom az én készülékembe, ahol csak 15 Voltos tápot kap, akkor ha megszünik a táp megáll, söt resetel az ora és mindig 20:00-ról indul.
Egyelöre még nem akartam kivenni az akkut a motherboardbol. Van egy hasonlo akkum, holnap majd megprobálom azzal.
Ezért érdekelne az ora 9-10 polusu stekkerének a leirása, vagy a motherboard idevágo kapcsolása.

Közben már kiokoskodtam valamit. Találtam otthon egy 30 éves, de soha nem használt V11R Varta akkut. Érdekes modon ez is kb 2,4 V-t tart, ha feltöltödik. Kb 2 mA-rel töltöm és ugy néz ki jol müködik, de nem találok hozza adatlapot, igy nem tudom milyen árammal kellene tölteni. Lehet, hogy a 2 mA talán sok is ilyen alkalmazásra.

Sziasztok! Harley Benton HB-40R gitárkombó rajzát keresem. A google nem a barátom. A hangszóró védelem vacakol. Köszönöm!

V11R
Eszerint 3 cellás Nimh akku, azaz 3,6V. Kapacitást nem ír.
Közben találtam 4 cellást is belőle, 4/V11R jelöléssel. 15 mAh-nak írja.
Meg lehet látni rajta, hány cellás?

Üdvözlöm a tisztelt fórumozókat. Egy elemes hajnyíró készülék kapcsolási rajzát keresem. Az erősen integrált és mütyűr kivitelezése miatt talán elvetemült ötletnek tűnik a javítására gondolni, de a kíváncsiság okán is érdekelne. A készüléken a gyártóra, gyártmányra utalóan a követkő olvasható. DongGuan KeLi, Model:T9, Hairdressing tools. Az elektronika paneljén pedig ez olvasható - KLMF-PBK-004. Az internetes keresés nem segített. A készüléket nem lehet bekapcsolni sem (nyomógombos), mert a bekapcsolást jelző LED azonnal ki is kapcsol. Ha motort kiveszem, akkor bekapcsolható (LED folyamatosan világít) és egy kisebb teljesítményű motorral működik is. Viszont a saját motorját direktbe kötve az elemre az működik rendesen és nem is terheli le nagyon. Kb. 0,15V-t esik csak az elem feszültsége. A motor ellenállása 1,3 Ohm, ami az egyéb ezzel kapcsolatos információk alapján kb. rendben is van. Úgy néz ki, mintha az elektronika nem bírná ezt a terhelést.

Magad adtad meg a választ. A motor a kelleténél jobban terheli az elemet ( amit szintén nem tudjuk milyen). Egy 1,5 V-s ceruzaelemen 0,15 V feszültségesés terhelés nélküli motornal sok.ilyen kis feszültségü szerkezetekben a vezérlés nagyon érzékeny., hiszen nagyon kis tartományban kell dolgoznia és döntenie. Kapcsolási rajz aliga lesz, mert valoszinü céláramkörröl van szo.
Ha jol merted akkor az 1,3 ohmos motor 1,5 Vos elemböl 1 Ampert fogyasztana. A motor a hunyo.

Köszönöm a segítőkész választ. Bogarat tettél a fülembe a "ha jól mérted"-el, mert a hozzáférés nehézkessége miatt a műszer csatlakoztatása bizonytalan volt. Újra mértem mindent. A telep típusjelölés nélküli tölthető 4,14V van üresben rajta. Gondolom valamilyen lítiumos lehet, a hossza 60mm és 18mm az átmérője. A mérete alapján minimum 2000mAh teljesítményre tippelek. A motort direktbe rákötve 4,1V-ra esik le a kapocsfeszültség. A motor ellenállása 1,1Ohm. Ezek az adatok most már pontosnak tekinthetők, mert többször is megismételtem. Mindezzel együtt a "kelleténél" nagyobb terhelésben is lehet igazság.

Sziasztok!
ARISTON Velis bojler kapcsolási rajzát nem lelem, tud valaki segíteni?

Minek rajz, a tápicnek van adatlapja mintakapcsolással, azt tudod javítani, bármi más meg vagy átlátható vagy firmware tartalmú chip úgyis.

Hááát, lehet hogy ez, de nem biztos...

Köszi, ez biztos hogy nem az...ez attól sokkal bonyolultabb szerkezet

Keresem HAUSER Yellow Chef (Toaster T-2210 tipus TR-605-ös modell) kenyérpirító szerkezet elektronikájának bármiféle kapcsolási rajzát /vagy fotóját/.

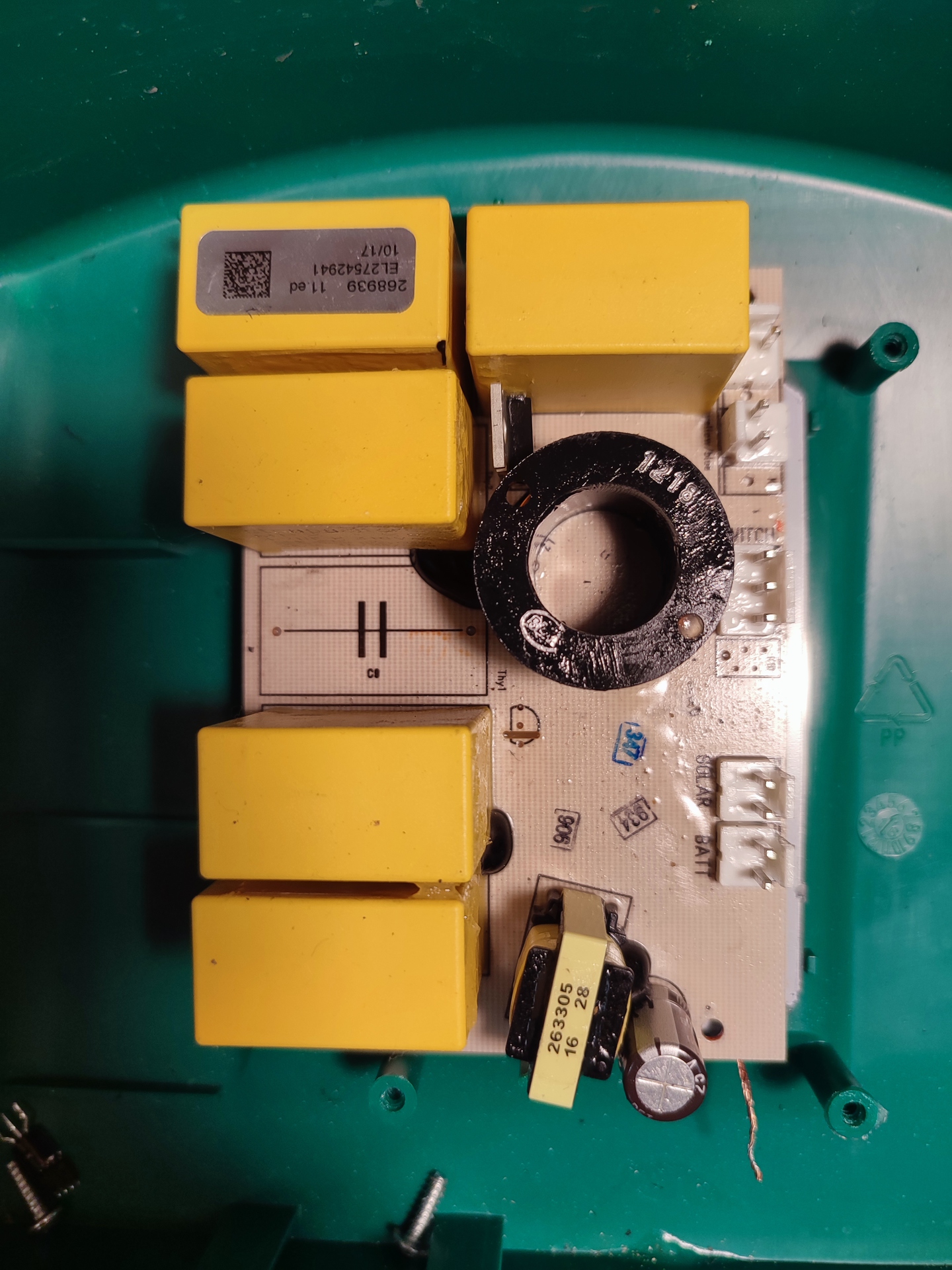

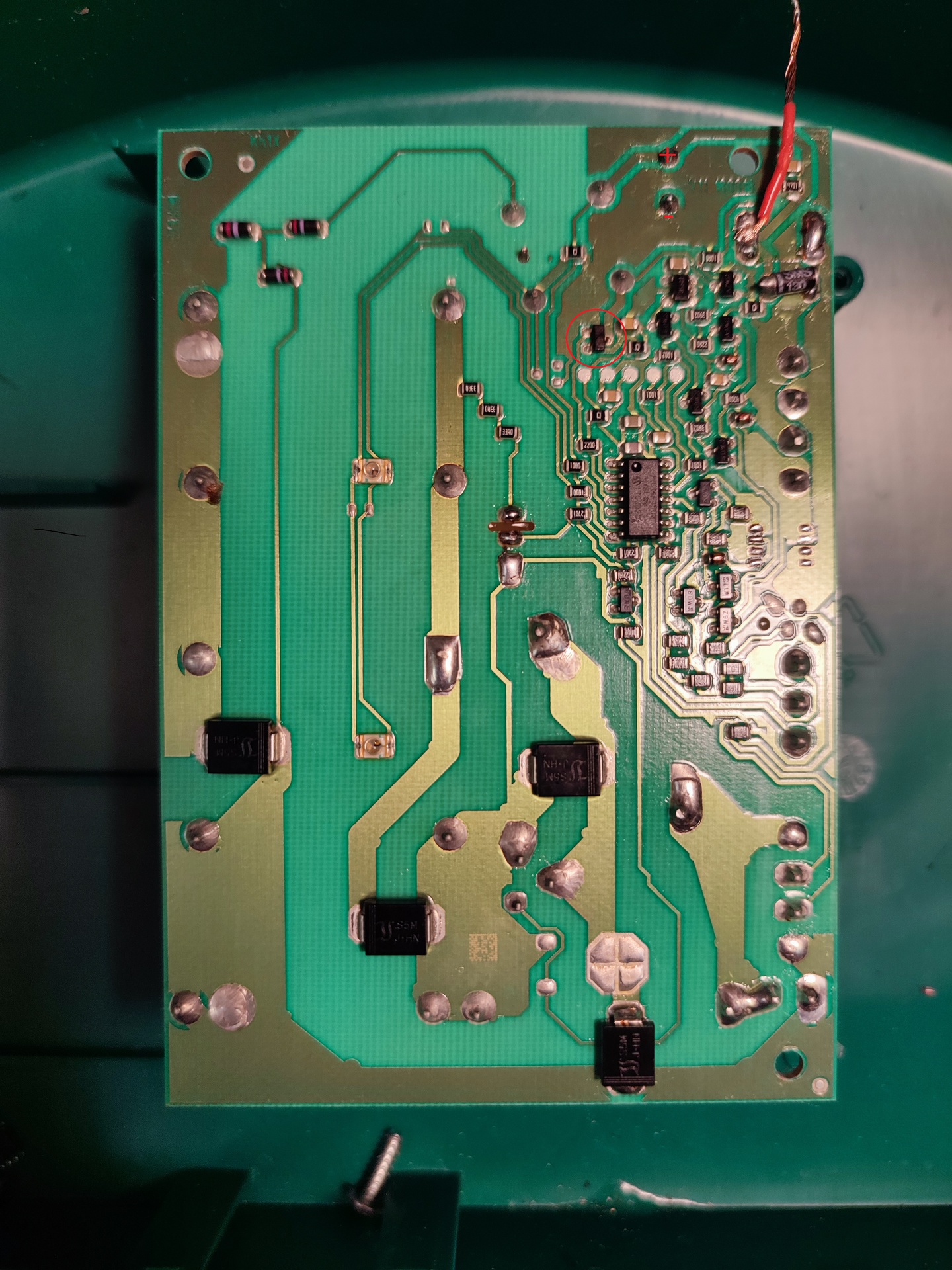

Gyakorlatilag két panel van benne, s rajtuk 3-3 tranzisztor.

Sziasztok. Mobil power AN 3100 villanypásztor kapcsolási rajzát keresném. Sajnos nem találom sehol. Elszállt egy alkatrész, s a felirat nem látható rajta.

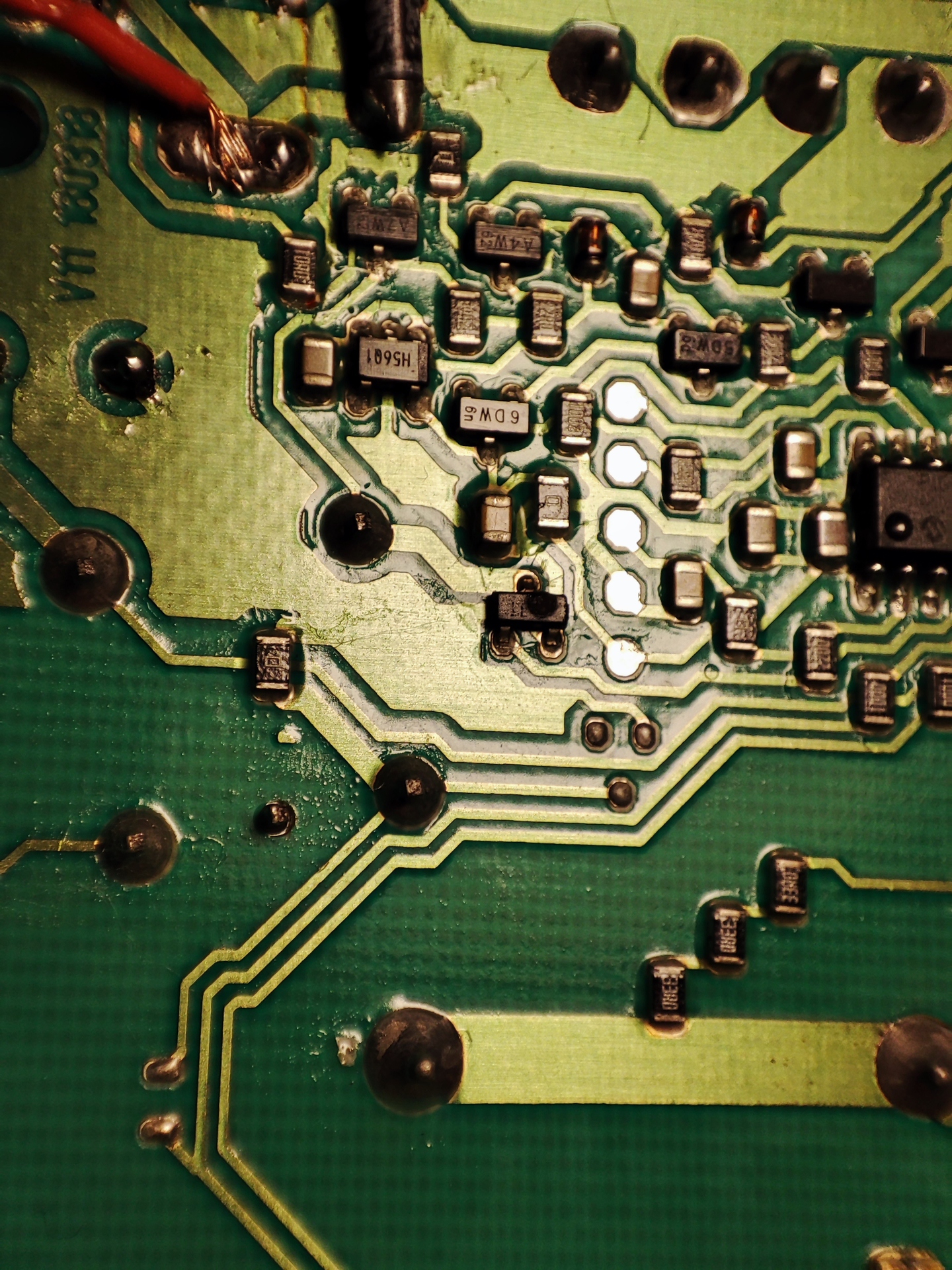

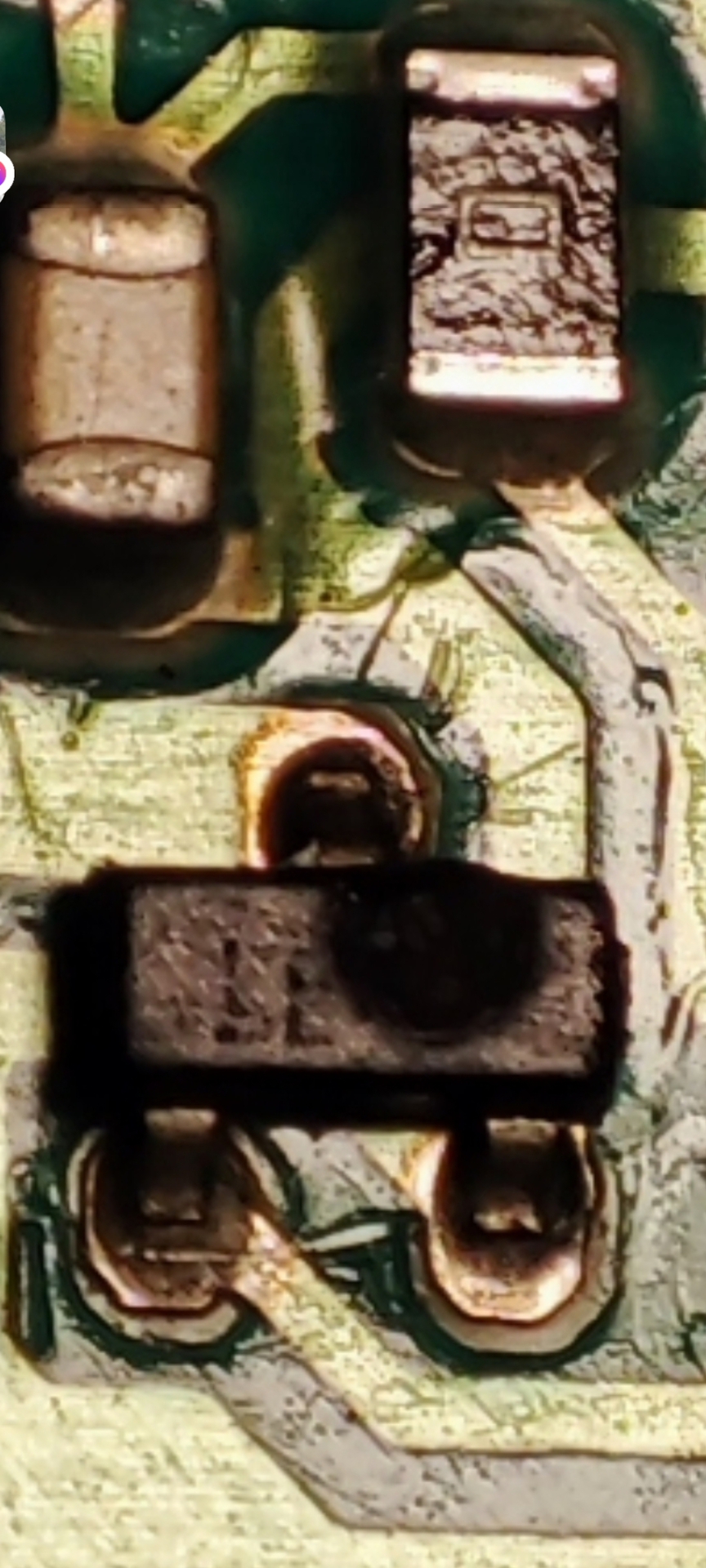

Tudnátok segíteni egy alkatrész beazonosításában. Sajnos olvashatatlan. Eggyik lába a minuszra megy, másik 220 ellenáláson keresztul a PIC 2. lábára, harmadik láb A7W bázisára talán.

A többi alkatrész között nincs ugyanilyen? Tokozás pontos alakja, felülete, gyári kód a szélén?
Ha nagyon kevés hővezető pasztát beledolgozol a feliratba, akkor olvasható lesz az eleje.

Vannak olyasmik de eggyikre sem hasonlít a felirat.

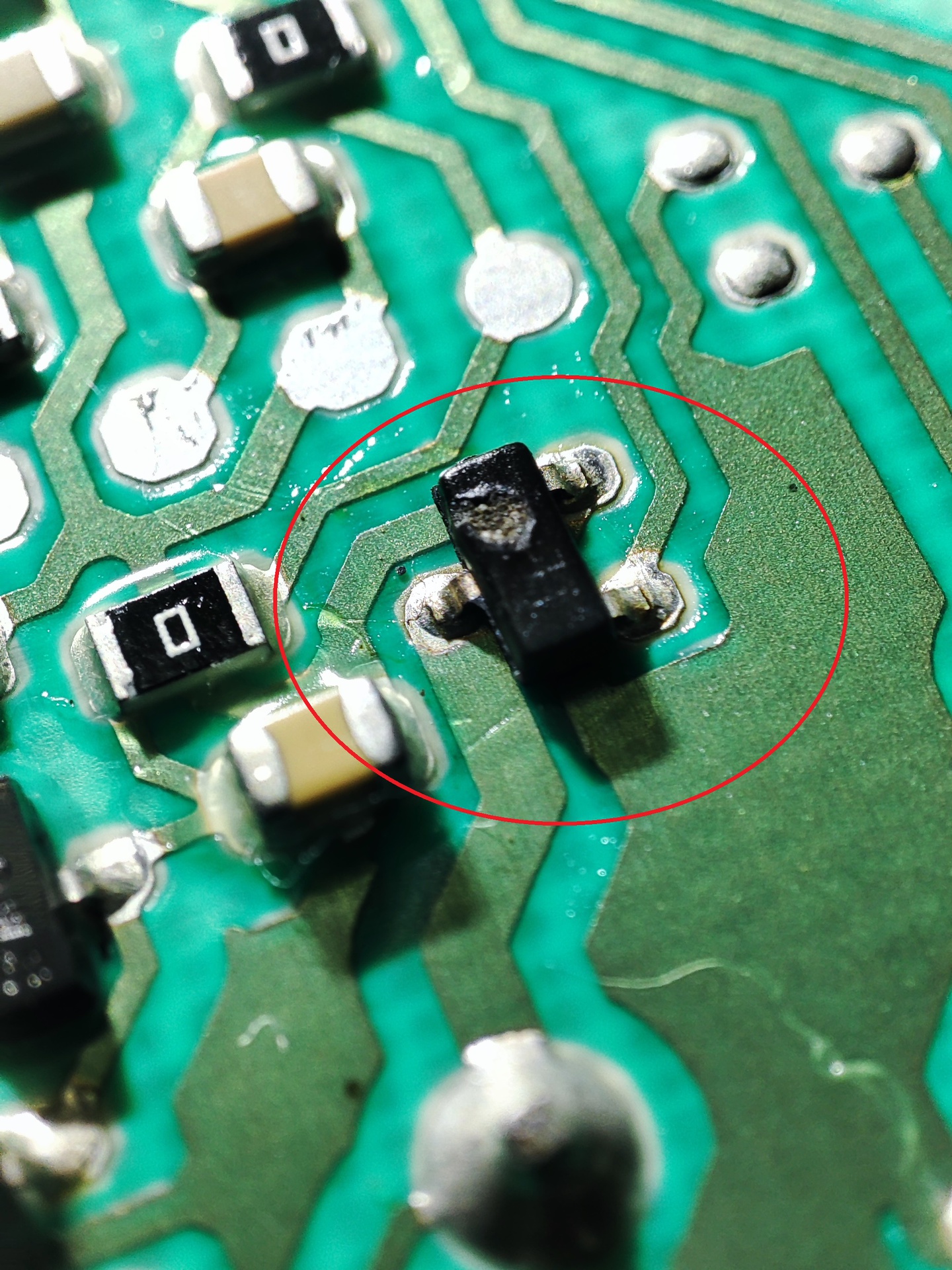

A kép alapján (három lábú) mindenképpen tranzisztor.

Igen NPN tranzisztor, azt már másik topicban megfejtettük. Működik, csak nem úgy ahogy kellene.

Szervusztok! KLARFIT Pacemaker X1 futópad dokuját keresem. Bekapcsoláskor E14 hibakódot jelez, ha indítom rövid ideig megy a szalag, rálépéskor rögtön leáll. A táp+vezérlőpanelen látványos hibajelenség nincs, 5 és 12 V tápfeszültség van. Neten-Tanyán nem találtam róla semmit, e-bayon komplett panel 30 eFt...nem kapkodom el. Előre is köszi! István.

Sziasztok!

Keresem a Heathkit AJ-13 FM rádió teljes szerelési utasítását. Rajzot azt találtam, de kellene a hangolási és építési utasítás is. Előre is köszi, Attila

Sziasztok!

Nagy szükségem lenne egy "iWELD HD 200 LT DIGITAL" kapcsolási rajzra.
Köszönöm a segítséget!

Probáld ki a motirt valami külsö táppal. Az továbbra is gyanus, hogy 1 Ohmos, mert az a 18650-s akkubol 4 Ampert huzna, azt meg az akku védelme nem engedi.

Üdv mindenkinek!
Egy kérdésem van ha valaki segítene, ugyan is érdekelne hogy az alábbi táp-invertert milyen készülékeknél használhatták?
LIEN CHANG
AIP-0160
PCB REV: D
06/14/2007-1

Sziasztok, keresek Panasonic WV-F500HE kamerához kapcsolási rajzot, hátha akad itt valakinél. Köszönöm előre is! F565-öthöz találtam, de eléggé eltér már sok minden köztük belső ügyileg.

Szevasztok!
Keresem a következő rajzot.
Philips 90RL292
Vagy keresnék olyan személyt, aki a rádiómúzeum oldaláról le tudná tölteni nekem.
Link.
Köszönöm a segítséget.
Üdv. M.

Vendégként letölthető 3 oldal naponta.

Sziasztok!
Keresem Tomman T.amp s150-mk2 kapcsolási rajzát.

Tomman T.amp S150
