Ez a téma ha úgy tetszik a mi "kiállítótermünk", nem pedig a ki mit csinált volna másképpen, mások helyett, és legfőképpen nem javítós téma.
Minden készüléknek van saját témája, ott kell kitárgyalni a részleteket!
FONTOS! A kapcsolási rajzok keresésére is van saját téma, ott keressetek rajzokat!
Nyákfóliázat közti átvezetések kizárása, esetleges változó értékű külső eredetű zavarjel hatástalanitása (vagy ezt már tartalmazza a kapcsolástechnika?).
Nem tudom milyen kapacitásokat használsz, de érdemes az elkókat formázni, "öregbiteni" a hosszú idejű stabilitás végett. Proli mester csak annyit akart mondani ( szerintem), hogy hiába van egzakt számolási módszer az eredő pontosság ezt nem mindig igazolja. Másképp fogalmazva: "látott Ő már karón varnyút", valamint itt is érvényes a Murphy törvények közül az idevágó passzus. Vagyis minden tűrés rossz irányba adódik össze.  Üdv Idézet: „Vagyis minden tűrés rossz irányba adódik össze.” Természetesen a számítás során mindig a végeredmény szempontjából legrosszabb irányú eltérésekkel és értékekkel számolok. Idézet: „Nyákfóliázat közti átvezetések kizárása, esetleges változó értékű külső eredetű zavarjel hatástalanitása” A nyák teljesen kétoldalas, agyon van árnyékolva rajta az analóg rész amennyire csak lehetséges. Mivel ez a műszer áramot mér, azért a mérendő (hasznos) jel kis impedanciás, emiatt nem annyira zavarérzékeny. Idézet: „Nem tudom milyen kapacitásokat használsz, de érdemes az elkókat formázni, "öregbiteni" a hosszú idejű stabilitás végett.” Jó minőségű fóliakondi van csak benne az analóg részeknél. Elkó csak a tápjánál van puffernak. Üdv.!
Urak!
Bár a téma tényleg izgalmas, nem lehetne folytatni a tápegységes topicban, mert itt elég OFF?
Sziasztok!
Készítettem egy NI-mh ceruza töltőt ezt szeretném megosztani veletek. Bővebben: Link Tettem képet is
Hello!
Felújítottam egy régi tápegységet mert rossz volt a szabályzója így 16V-jött ki belőle.
Szép kis antik darab. Milyen kapcsolás lett beleépítve szabályozónak ?
Egy 7812 egy tip3055-s tranzisztorral kiegészítve. Ha érdekel a konkrét kapcsolás akkor lerajzolom csak szólj. Ez a tápom volt itthon nem akartam még 20000ft-ért tápot venni a töltőhöz.
Nincs egy kicsit túlméretezve a trafó, egyenirányítás a 12V-hoz
 ?
Szeretem a ha a dolgok jól meg vannak méretezve. Szóval viccet félretéve ez volt benne nem én tettem bele.Én csak a szabályzó részt építettem bele.
Üdv ez a rajz ennyire egyszerű táp kapcs..???
Hány volt mehet be és gondolom a 7812-ből hogy 12-v jön ki és milyen terhelhetősége van több mint 1 A??
Hello ez ennyire egyszerű. be mehet 20V-25V is csak akkor a 7812 nagyon fűt jelenleg ez 15A-es tranzisztor de ha több tranyót teszel vagy nagyobbat akkor nogyobb terhelhetőség is elérhető vele. Ha a 7812 helyett más stab IC-t teszel be akkor olyan fesz fog kijönni amilyen stab IC van benne. A bemenő fesz min 2-3V-al legyen nagyobb a kijövőnél.Ha a stab IC helyére LM 317-et teszel be akkor szabályozjható is lesz a kimenő fesz.

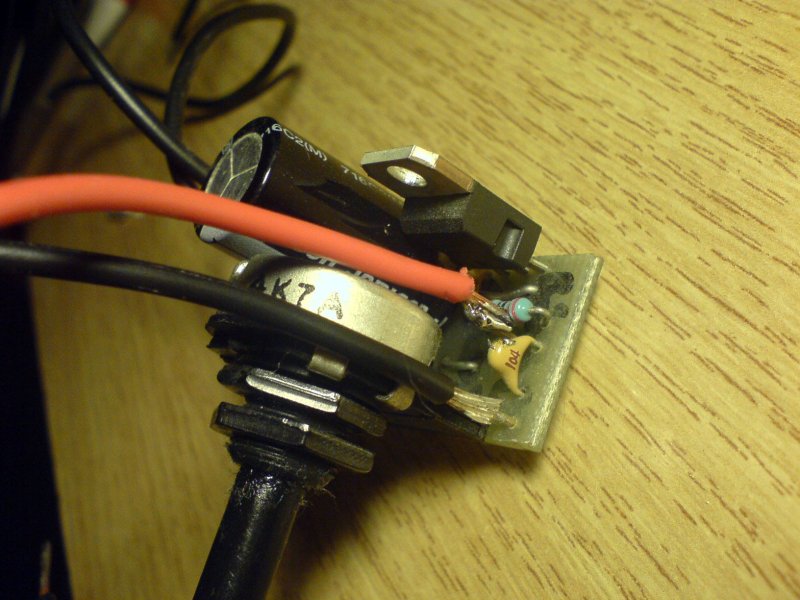

Összedobtam ma egy kis tápegységet lm317-tel. Jól jön kisebb dolgokat feléleszteni.
Elég minire sikeredett, de nekem tetszik uli
Elég jó lett, nekem is tetszenek ezek a 'mini' dolgok. Régebben nekem ilyen kis tápok voltak a gyakorlóáramköreim. Többek között ilyen tápegységnek csináltam az első vasalt nyákomat is!
Én régen teljesítménynövelés céljából tranyót is raktam bele!

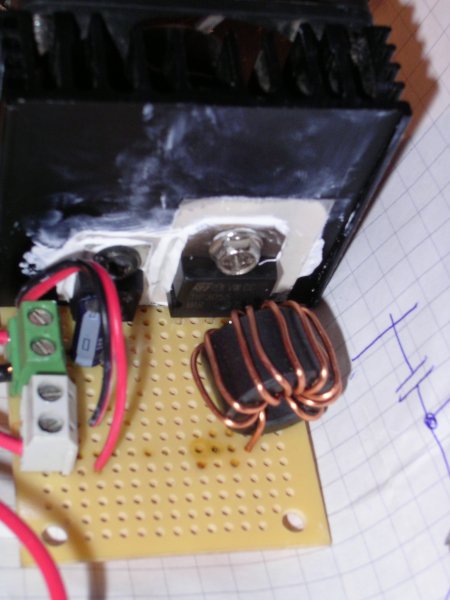

Szia! Régebben én is összehoztam egy hasonlót, bár én lm350-et használtam.
Pár kép róla:
Nagyon szép és igényes szerelés!
Köszönöm!

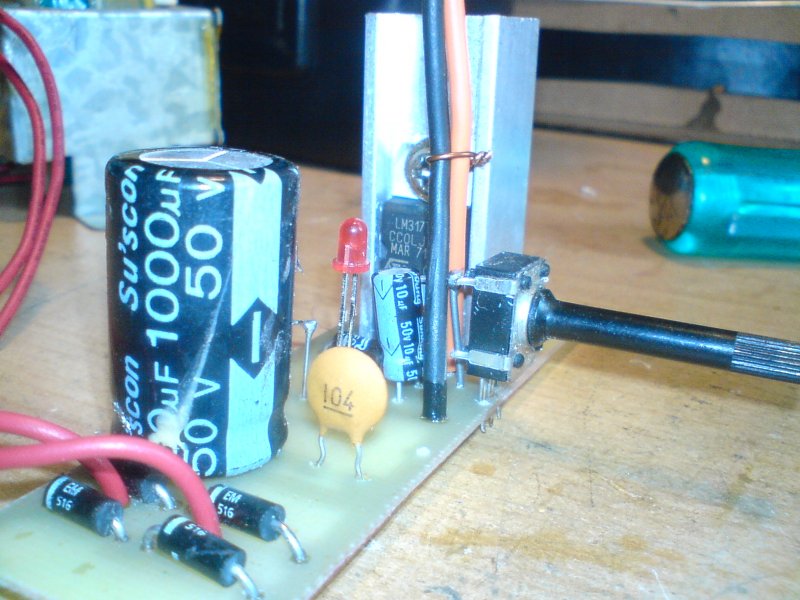

Én 2éve csináltam... Ezzel kezdődött az elektromos "pályafutásom"
Azóta szubminiatűr paneleket gyártasz már?
A dobozolással mindig is gondjaim voltak, és lesznek is. Azt valahogy sosem tudom esztétikusan megcsinálni. De most megpróbálom. Kössz
aderka: Ez tök jól néz ki! DE mi az a kis IC a panelon? A V/A mérő miatt van rajta? Esetleg publikus a rajz? banyaiakos: Nafene, ez még kisebb mint az enyém... Mindkettőtök alkotása szép lett. (amúgy van egy rendes tápegységem is, LM 324essle épített, feszültséget és áramot is szabályoz. Azért nem azt használom, mert probléma akadt a bedobozolásnál, bepipultam, és elcsomagoltam inkább az egészet. Talán majd egyszer előveszem, és megcsinálom rendesen) uli
Az a kis IC szerintem az áramkorlát miatt van bent.
Az a része az áramkörnek, egy szimetrizáló rész.. A Rákapcsolt feszültséget felezi, és létrehoz egy GND pontot amihez képest tudod mérni (+)-ban ill.( - ) ban a feszültséget. EGyszerű müv erősítő és egy komplementer tranzisztor pár. Nálam ezek BD 441-442-esek.
üdv: Dávid
Helló! Látom a táppal egy akkut töltesz.Hol lehet ilyen akkut kapni. Gondolom valamilyen modellező oldalon. Nekem a fémkeresőmhöz kellene egy 12volt 1-2 Amper.
kösz a választ. nagy hoho
Szia! Ilyen akksi van most , de 1,5 kg! Ezt hurcolni egész nap amikor 50 mA a fogyasztás. Nekem elég lenne 1000 mA-es is, az is 20 órát bír.
Helló! Sajnos nem jó , minimum 12 volt kell a 11,1 voltos Li-po sem jó.
Vagy a kisebb zselés akksi.Ez 12V 1.2A.
Köszönöm ez kiváló, bár a súlyát nem írják de egy övtáskában bőven elfér.
|
