Köszi a választ. Gondolom a Kandós könyv is csak elméletben tárgyalja és felületesen. Van egy könyvem Spectrum Analysis Brüel & Kjaer 320old. Még talán ez a legjobb. Igazán ebbe sincs példa. A nem periódikus jelet periódikusnak kell tekinteni és ehhez kellenek az ablakozó fv-ek. Még csak halványan sejtem ez mit jelenthet.
Köszi ! Itt már valami számítást is látni.
 Még free Delphi FFT komponens is van.
Hát ez csak komponens. Nem nyitott forrású.
hm.. Mi ez a fft? olvasgattam de nemtudom, egyébként googlbe beírod h fft meg delphi akkor kiad néhány letölthető dolgot is pl: [link=http://www.simdesign.nl/fft.html]http://www.simdesign.nl/fft.html[/link]
A szkóp időfüggvényét ezzel lehet frekvenciafüggvénnyé konvertálni. Szóval ezért érdekel ennyire.
pl. erősítő bemérésnél nagyon hasznos. Ha zajgenerátort kötsz az erősítőre, akkor megtudod nézni a kimenetén a frekvencia átvitelét. Ha tiszta szinuszos jelet kötsz be rá, akkor a kimenetén 1 vonalat kell látni. Ha oldaljelek vannak az a harmonikus torzításra utal. Még ki is lehet belőle számolni a százalékos értéket.
Mivel ZH-n példa volt nem hiszem, hogy olyan nagyon elméleti lenne csak
Majd holnap megpróbálom, de elvileg az AD konverter kimenete rögtön a 74HC541 bemenetére megy, elvileg sehonnan se kéne H-t kapnia.
Kiforrasztani szerintem nem annyira gáz. A múltkor egy ónpaca miatt elégett egy max477 , körbeónoztam, és lehullott a panelról
Nem használsz kiforrasztó harisnyát? Azzal nem égetnéd szét.
Nem a forrasztás miatt égett el, hanem üzemközben a kimenetére hullott egy ónpaca, és emiatt füstölt el
ja az egésszen más tészta
Hi!
Van itt egy hangkártyára íródott szkóp program, amiből én is lenéztem pár dolgot. Delphiben van, van benne spektrum analizátor is, és van forráskód. ITT VAN! Ki kell bogarászni, de legalább egy példa. Szólj ha tudtad használni.
Ezek szerint akkor mégis csak lehet valami abban a Kandós könyvben.
Nem Bp-i vagyok , de az interneten utána nézek. Lehetséges hogy már valaki beszkenelte.
Nem bírtam ki hogy a futtatható file-jét ki ne próbáljam. Jó kis progi. Délután letesztelem tiszta jelformákkal (szinusz, négyszög). Ez lesz a vizsgája.
Nem ehhez a témához kapcsolódik, de lehet venni az MSC budapest KFT-nél 320*240-es LCD kijelzőket, valami akcióban 9400+ÁFA áron. Jóval olcsóbb mint a chipcades és nagyobb is. Csak nem néztem még milyen vezérlője van, ha az a t69 akármi akkor lehet hogy beszerzek egyet. Jó lesz gyakorolni.
Az nem T6963C-s sajnos. Valami KS0086 a vezérlője. 2db van a kijelzőn, amiből 1 a vizszinetes a másik megy függőlegest vezérli ha jól értelmeztem az LCD adatlapját. Hasonlóképpen működik mint az én 386-os laptopomból kibányászott 640*480-as LCD-m. (Bár még nem tudtam életre kelteni). A kijelzőt ha minden igaz folyamatosan frissiteni kell...

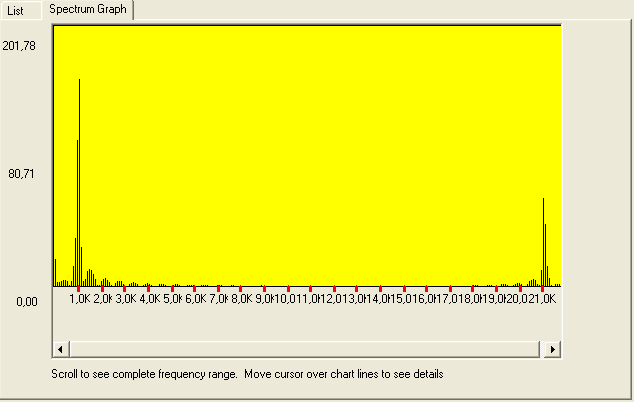

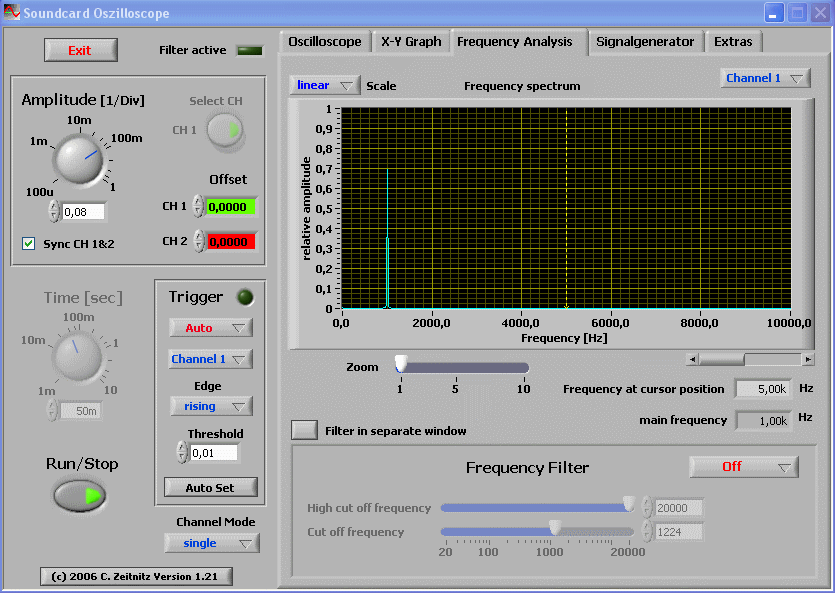

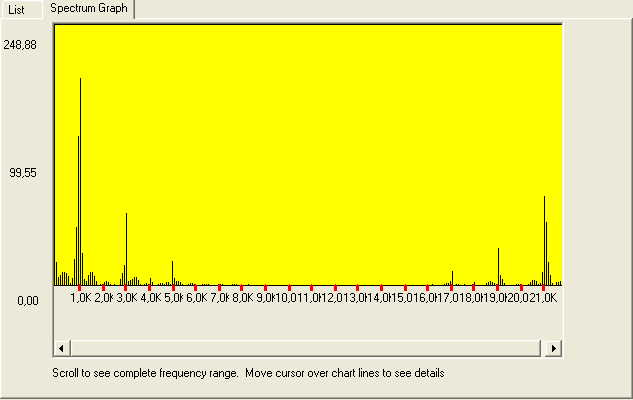

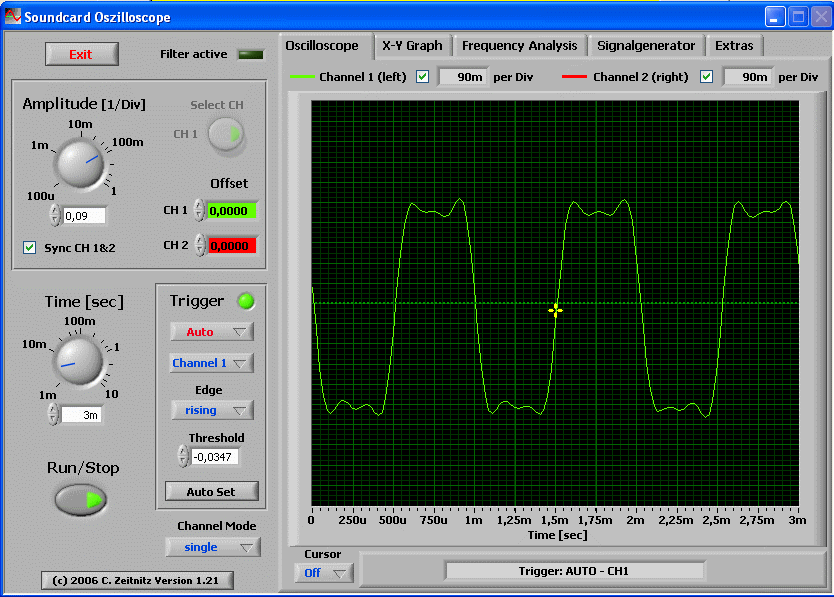

Kicsit vizsgálgattam az a programot amit belinkeltél. Korrekt. Csatoltam néhány képet. A négyszögjelnél látszik a harmonikusok megjelenése.
Akkor már csak meg kell érteni hogy működik benne az FFT. Amúgy ha jól emlékszem én is tanultam FFT algoritmust számítani néhány félévvel ezelőtt. Majd előtúrom a füzetemet. Nem volt olyan nagyon bonyolult.
bekeményítek
: rendeltem maximtól MAX1198 -et, dual 100MIPSes 8bites ADC. ha elküldik abból csinálok szkópot találtam, ramot is ami bírja a tempót, mit szenvedjek 1MHz-cel, neeem???  már csak gyors binary counter ic kellene, tudtok javasolni egyet-kettőt? ha nem akkor 74HC93 lesz (ha lesz)
Nem tudom honnan rendeled a Maxim IC-ket, én találtam egy HT-Eurep nevű céget a Kárpát utca 48 (XIII) , az áraik jobbak mintha megrendeled a gyártótól.
Én 74HC4040-est használok, ez csak 12bit ig számol. Érdemes átnézni az MK3-mas, és a Bitscope rajzot hogy abban milyen számlálók vannak De ajánlom hogy valami CPLD-vel csináld meg a digitális részt nehogy úgy járj mint én, vagyis hogy egy benne van 20 IC. (Még nem tudom mi sül ki belőle). A chipcadnél lehet olcsón CPLD-t kapni (XC9500-as széria) Most várok amig megjön az új AD konverter, mert el van égve valamiért a 6.bit amit kiad. Addig tanulgatom winAVRben a C-t, ma este sikerült összehoznom grafikus kijelző vezérlést.
Ja, és ajánlatos többször is átgondolni az időzitéseket, jel terjedési időket, főleg nagyobb frekvenciákon gáz lehet belőle. Milyen órajelforrást fogsz használni? Én LTC6903-mat használok. De ha CPLD-vel csináltam volna, akkor valami kvarcvezérlésű oszcillátorral próbálkoztam volna. [link=http://www.bitscope.com/]http://www.bitscope.com/[/link] MK3 miniDS
köszi, a 4040-es "csak" 90MHzet bír...
a linkek nagyon hasznosak (lesznek) kössz! CPLD ről csak annyit tudok, h minek a rövidítése (mozaikaszava  )LTC6903-at én is néztem, de lassú.... (68MHz) Kvarccal meg freki osztóval oldanám meg sztem. Az egészbe még nem nagyon gondoltam bele, mert ha maxim nem küldi akkor nem lesz belőle semmi.  Dudus: Köszi a céget, de én maximtól free samplesként rendeltem, azért CSAK reménykedem, h elküldik. Egyébként honnan tudod, h jobbak az áraik, mert én árlistát nem találtam az oldalukon.
Rajzol róla valami nekünk egy kapcsolási rajzot?
Meg lenne oldva minden. Masterfoxx: Az ADC-d működik negatív feszültségre is? A referenciákat hova kötötted? Vagy csak én nem találtam kapcsolási rajzot? (Nyáktervet már láttam) Ma voltam egy kongresszuson Bécsben (Wiener Messe f. Technik u. Automatisation) és többek között láttam szétszedve "egyszerűbb" DSO-kat, majdnem vettem is egyet. 8*4*2cm volt össz-vissz, egy POWER gomb, és 4 + 1 (ext. trig) csatlakozó. USB-s, profi szoftverrel, és mindent a programból tudsz állítani. Természetesen autorange (elmagyaráztattam, hogyan működik, ha valakit érdekel, leírom), és a számos beépített funkciója is elkápráztatott. f, T mérés, spektrum-analizálás! Nagyon állatin nézett ki, kipróbáltuk meg minden... Mondjuk "csak" 100MHz-ig van hitelesítve. És "csak" hétszer 100 Euro. (182e Ft körül) Jó programozást, szép napot, mi egyebet...
Érdekel a RAM tipusa, ami bírja a 100Mhz-t. Megosztod velem?
Ettől a HT-Eurep-től rendeltél már? Magánszemélyeket is kiszolgál?
|
