Ez a téma ha úgy tetszik a mi "kiállítótermünk", nem pedig a ki mit csinált volna másképpen, mások helyett, és legfőképpen nem javítós téma.
Minden készüléknek van saját témája, ott kell kitárgyalni a részleteket!
FONTOS! A kapcsolási rajzok keresésére is van saját téma, ott keressetek rajzokat!
Egy kép a Skori által leírt "műszer független táplálása" jobb értéséhez.

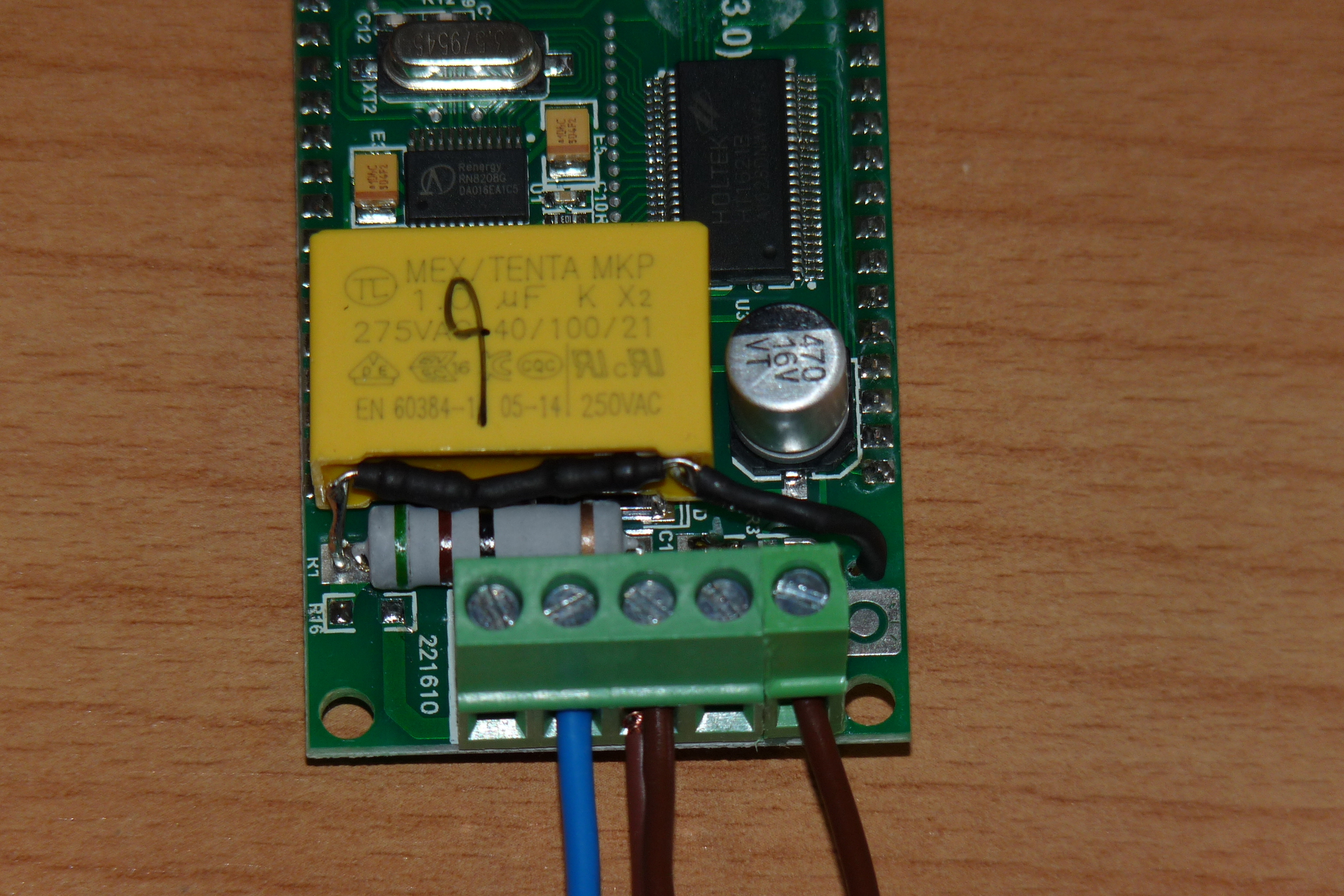

Pirossal berajzolva az általam kiszedett alkatrészek. Én a puffer kondit támadtam be kívűlről kb 10V DC-vel. A hozzászólás módosítva: Aug 25, 2024
Nekem olyan mérőm van, mint amit Alkotó képén is látszik. Én meghagytam a kondit belül, de beépítettem a sorkapocsnak egy ötödik tagot, amin keresztül a szabályozható toroid előttről kap fázist.
Ehhez a kondi egyik lábát kellet kivenni a NYÁK-ból és egy külön furaton keresztül a sorkapocshoz vezetni és a kondival párhuzamos R16-ot a NYÁK-ról eltávolítani és helyettesíteni közvetlen a kondira kötve.
Annyival egészíteném ki, hogy az eredeti 1µF elegendő áramot biztosít már 80VAC-ról is, ebből kiindulva pedig feleslegesen nagy áram folyik 230VAC-ról. Ez végülis nem okoz gondot, de lehet kisebb kapacitású kondit is használni, vagy a hosszabb élettartam érdekében egy további külső kondit is sorbakötni. Így kisebb feszültség jut egy-egy előtétkondira, és a kisebb áram miatt sem haragszanak meg
A gyakorlatban 330nF már éppen elegendő, 470nF-al pedig biztosra lehet menni, és elegendő tartalék is marad.A sorkapcsot én megspóroltam, és csak egy apró lyukat fúrtam egy vékony vezeték számára. Az eredeti kondit kivettem, és az új 470nF-os X2 kondit a műszer házán kívül helyeztem el.
Igen, normál esetben lehet kisebb kondit is használni, nálam viszont a leválasztó trafó a toroid előtt van, és van egy kisebb feszültségű/nagyobb áramú kimenete is, ezért nálam maradt ez az érték.
Magán levelezésben szóba került ennek az AC tápegységnek a felépítése. Mivel másokat is érdekelhet, összedobtam, egy skiccet (egyszerűsített kapcsolási rajzot) és itt is megosztom az általam készített megoldás rajzát.

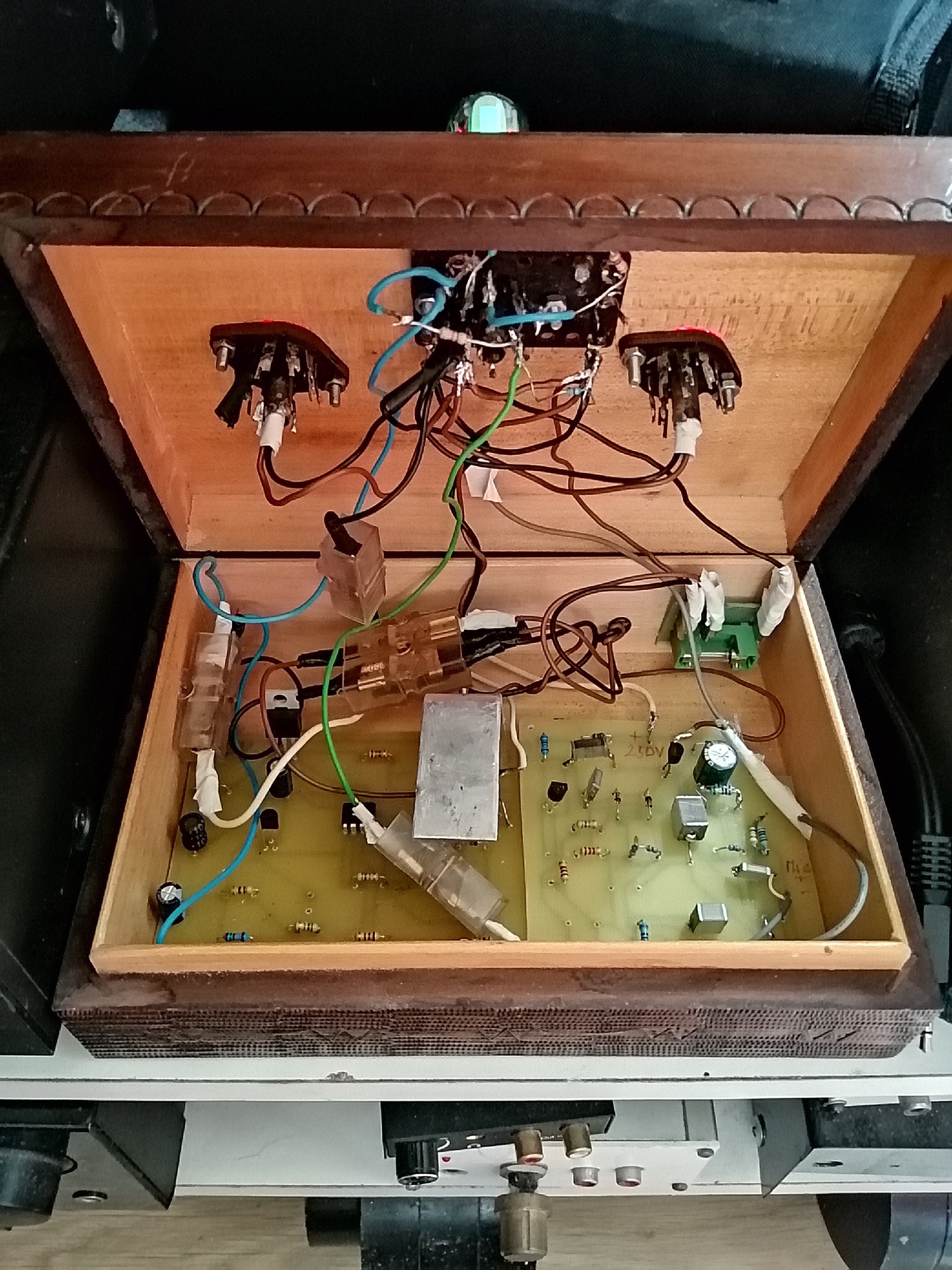

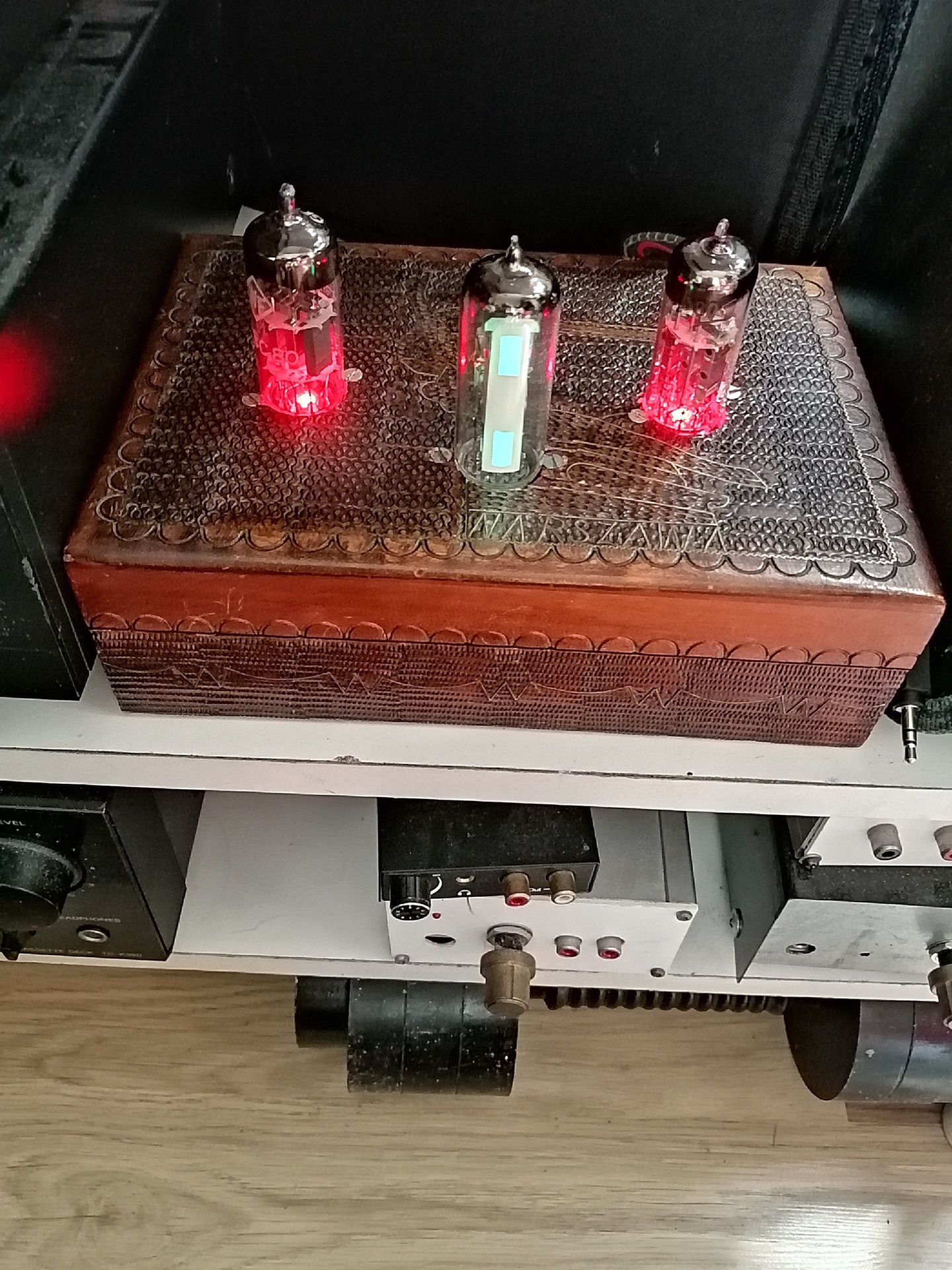

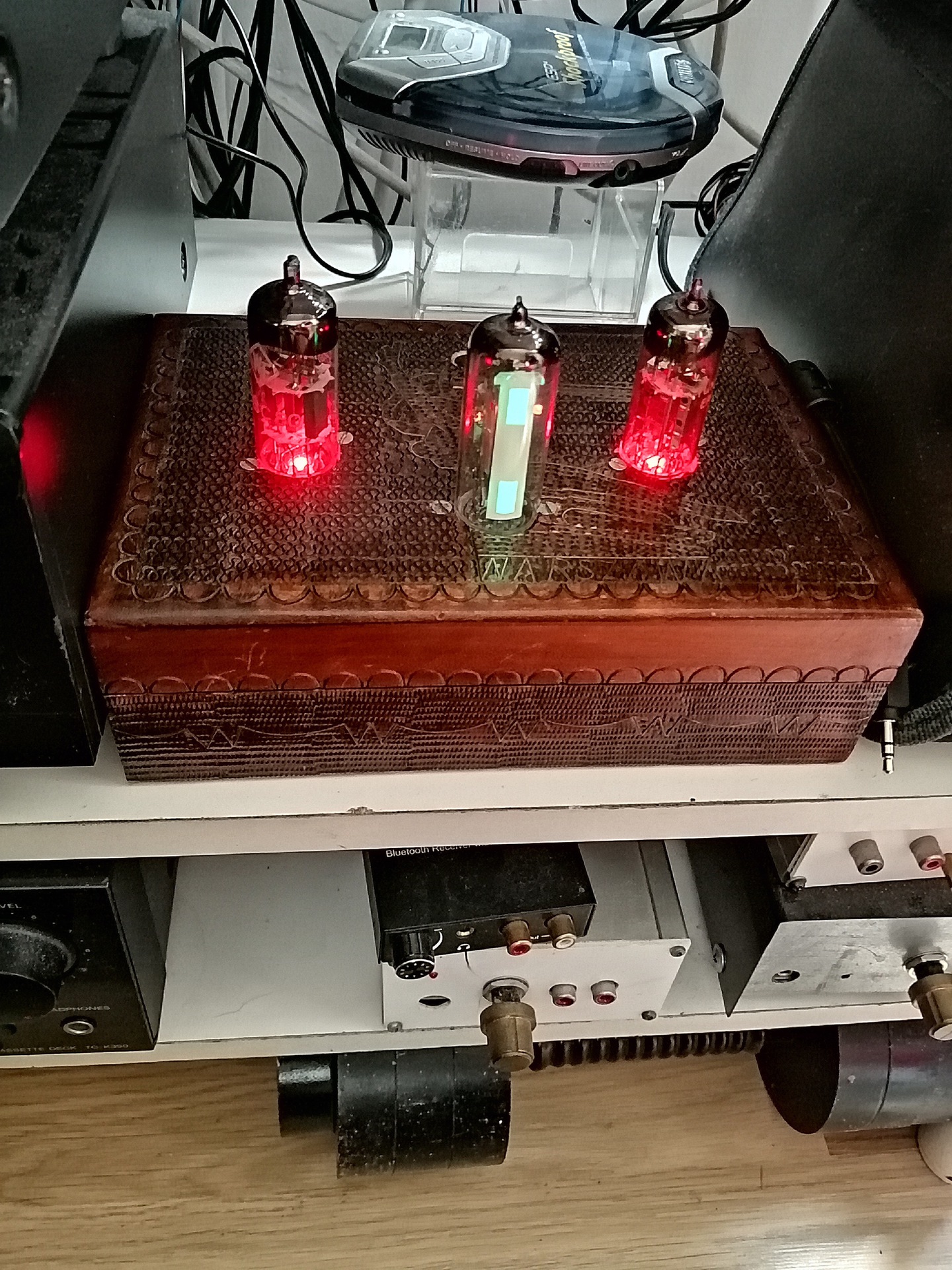

Mikrofonos kivezérlésjelző em84 csővel, kapcsolóüzemű táppal, bolhapiaci fa díszdobozba épitve. A plusz 2 cső csak dísznek van.
Házba költöztettem ezt az ESP A osztályú fejhallgató erősítőt.

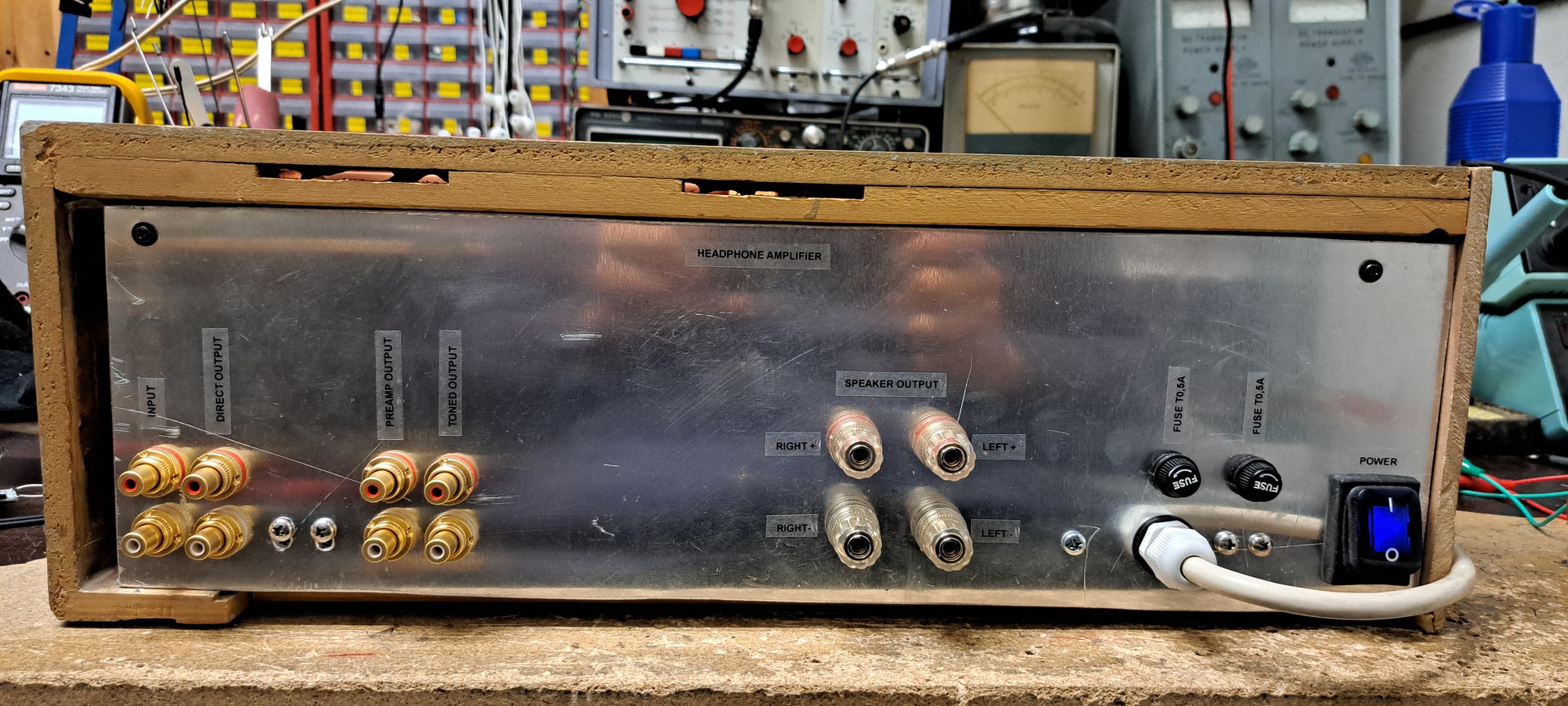

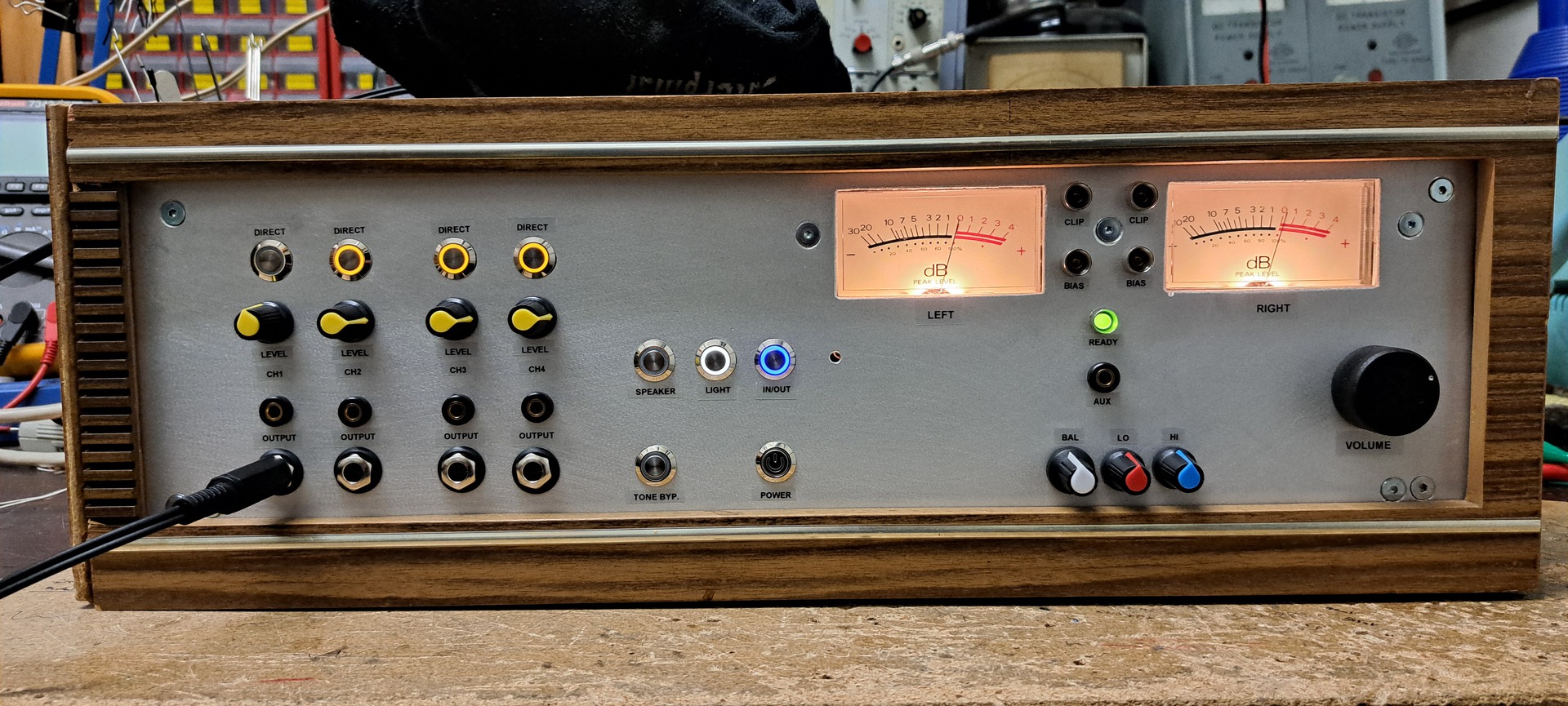

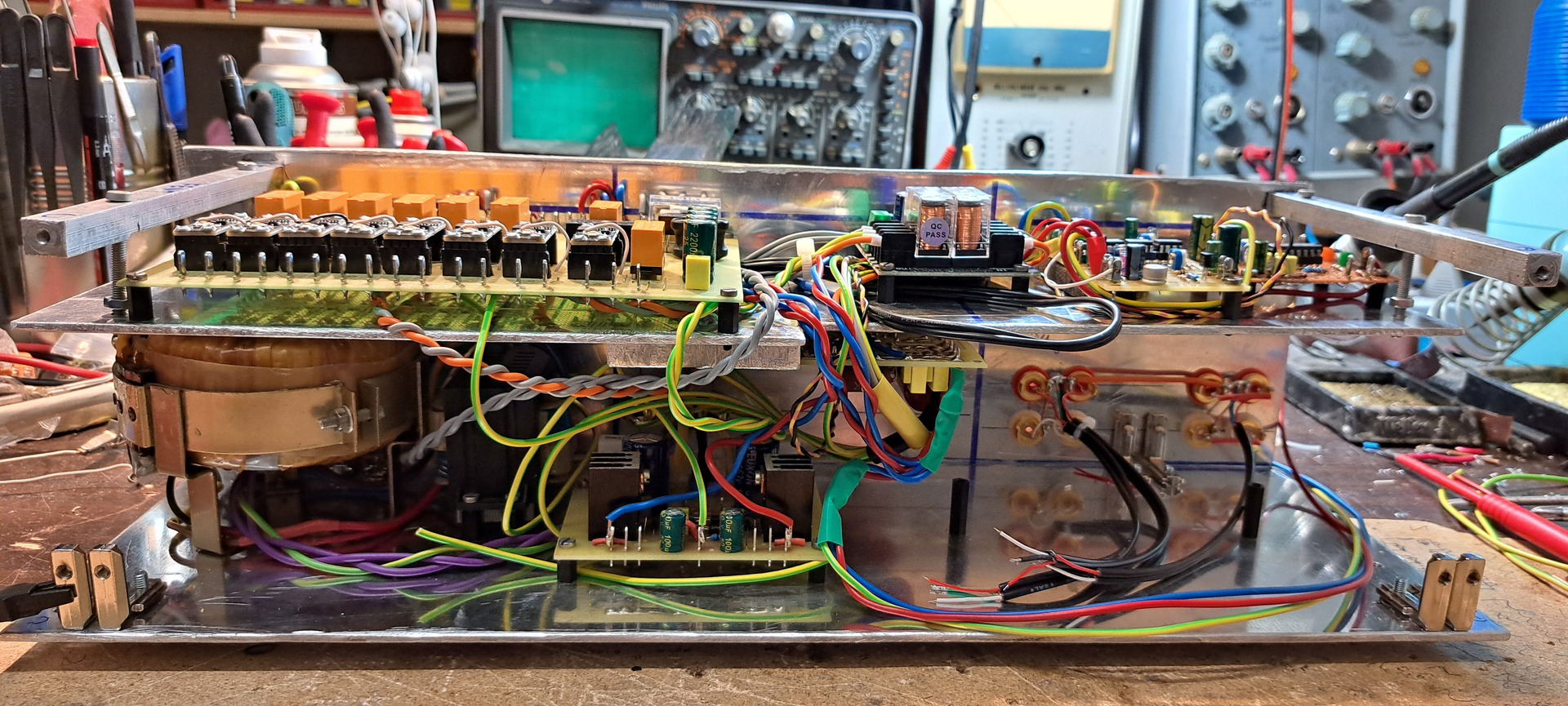

Egy Videoton RA rádió burkolatát használtam fel a retrós megjelenéshez, a fő trafót gondolom sokan felismeritek Beag AET453-ból származik, a segédtrafó pedig egy összetört burkolatú asztali lámpáé volt. Előlapot, hátlapot, szerelőlapot 3mm Al lemezből készítettem. Feliratok "black-on-transparent" szalagra nyomtatással készültek. A műszerek egy régi deck-ből valók még régebben bontottam menthetetlen mechanikájú készülékből. Előfok egy sima baxandall, előlapi gombbal választhatóan a jelút kikerüli. AD827 műveleti erősítő az eleje, ennek a típusával kísérleteztem, több típust is belepróbáltam, és ezzel szólt a legszebben. A hátulja ronda és igénytelen. Én voltam, vállalom.

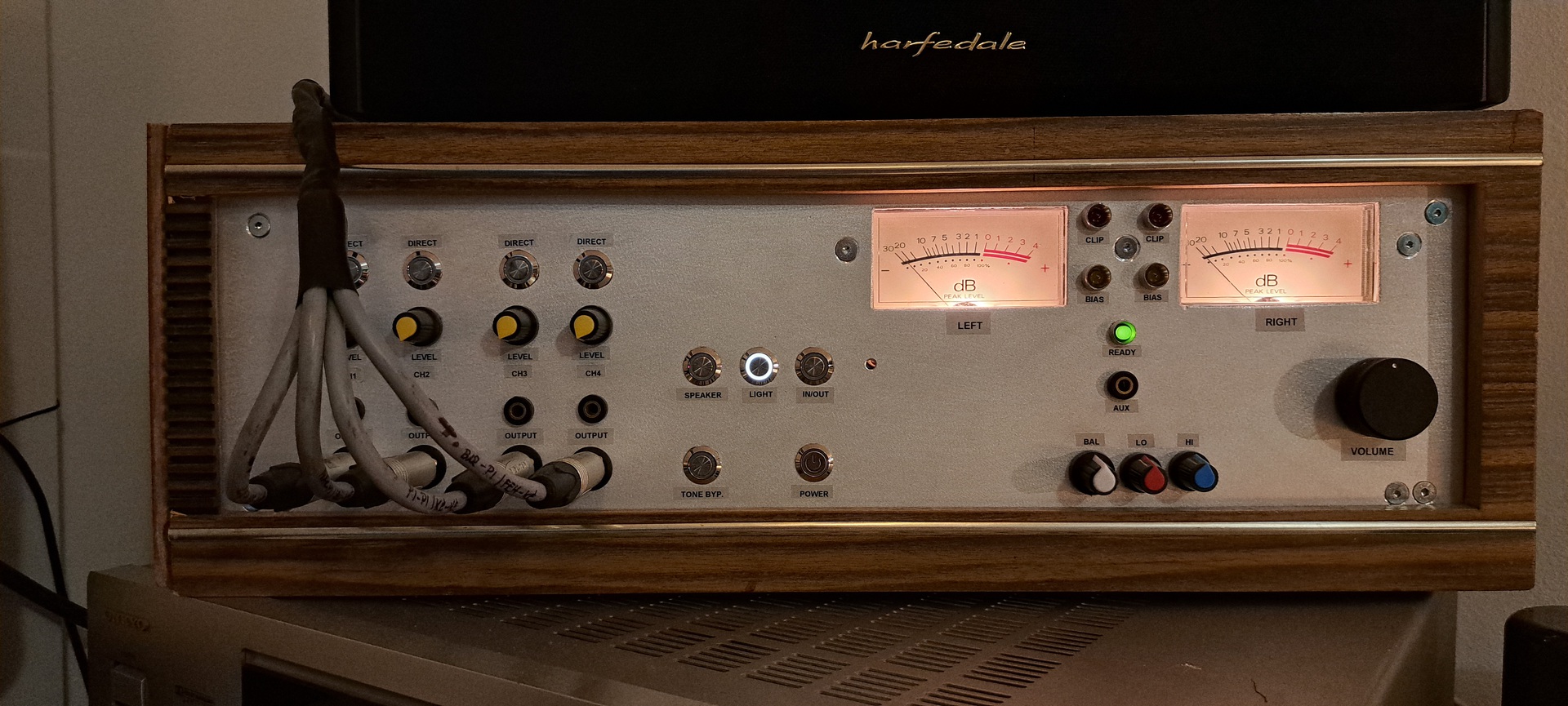

Mutatós lett (bár én a balansz és a hangszín gombokat kicsit jobban elosztottam volna, ha már ott a műszerek alatt pont akad nekik némi üres hely). Egy kicsit mesélsz arról, hogy ez a sok ki-bemenet az előlapon mit tud és mi célt szolgál?
Sziasztok.

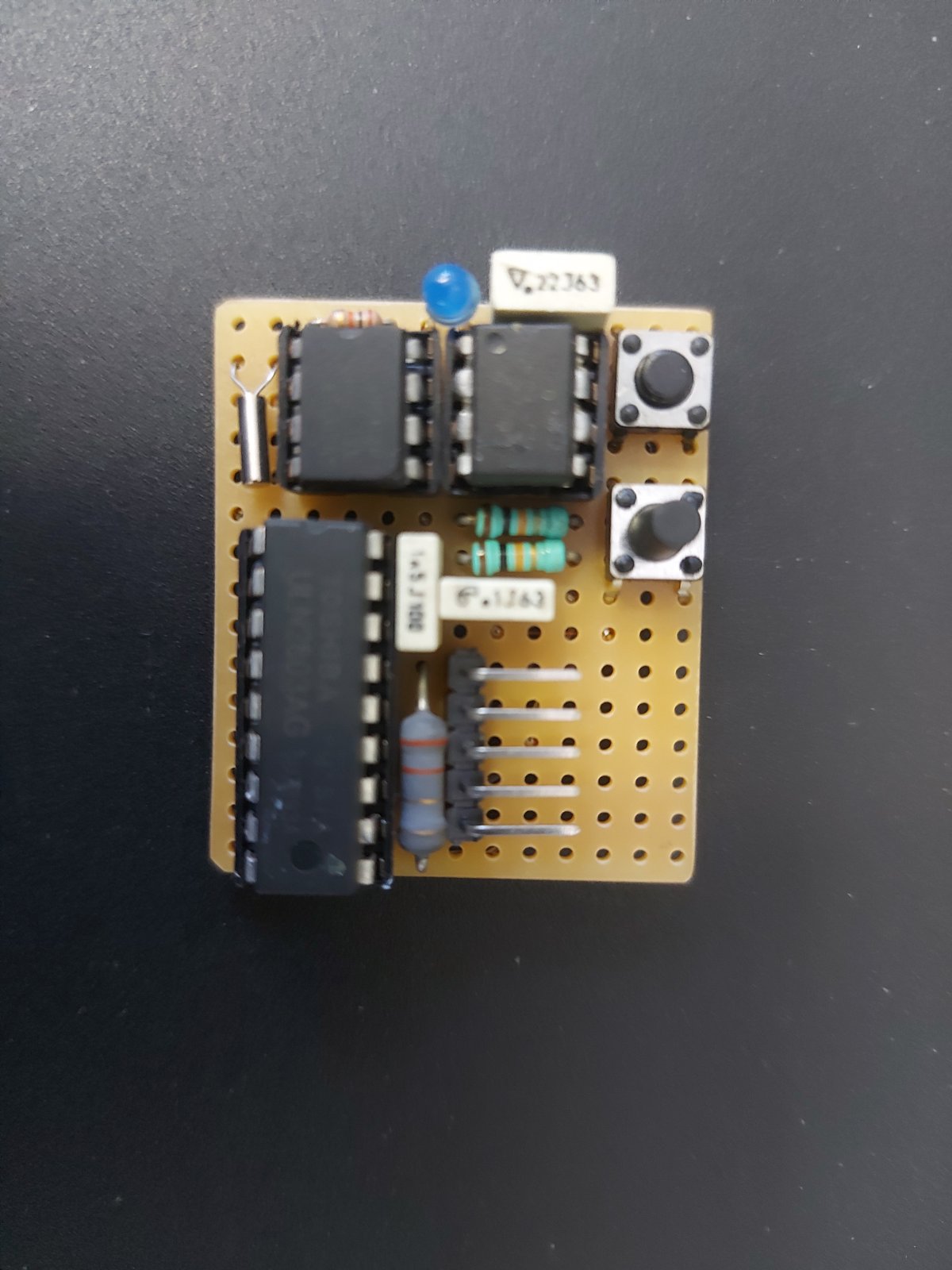

Kb. egy éve láttam meg ezt az órát valahol a neten. Mondanom sem kell hogy csinálnom kellett egyet. Az eredeti arduinóval vezérelt, de nekem nagyon fontos hogy egy óra nagyon pontos legyen. Tapasztalatból írom hogy a PIC vagy arduinó órajel nem igazán jó egy órához. Ezek a munkáim a fiókban, vagy a polc hátulyán porosodnak. Mutogatni jók, de a gyakorlatban problémás. Ezért a vezérlést magam terveztem meg. A vezérlő áramkör egy Pic12F629 egy aprócska programmal. Az órajelet egy EEPROM óra 1Hz kimenetéről kapja. Terveztem hozzá két gombot. Egyik előre 1 perc, a másik vissza 15 másodperc. Azért kevesebb hogy a mutatót rá lehessen állítani jegyzésekre. Fél éve csináltam meg. 32.768 KHz quartz kristályal és 10p Trimmerrel sikerült belőni az 1Hz frekvenciát. Azóta pontos. Ezen az oldalon Meg lehet nézni az eredeti cikket. Motor tipusa: 28byj-48 5v Telefon töltővel működik. Pici lithium polimer akksit raktam bele az áramszünetek vagy hurcolászás miatt. 2 napig megy vele. Csatolom hozzá a programot is ha valakit érdekel. Üdv mindenkinek.

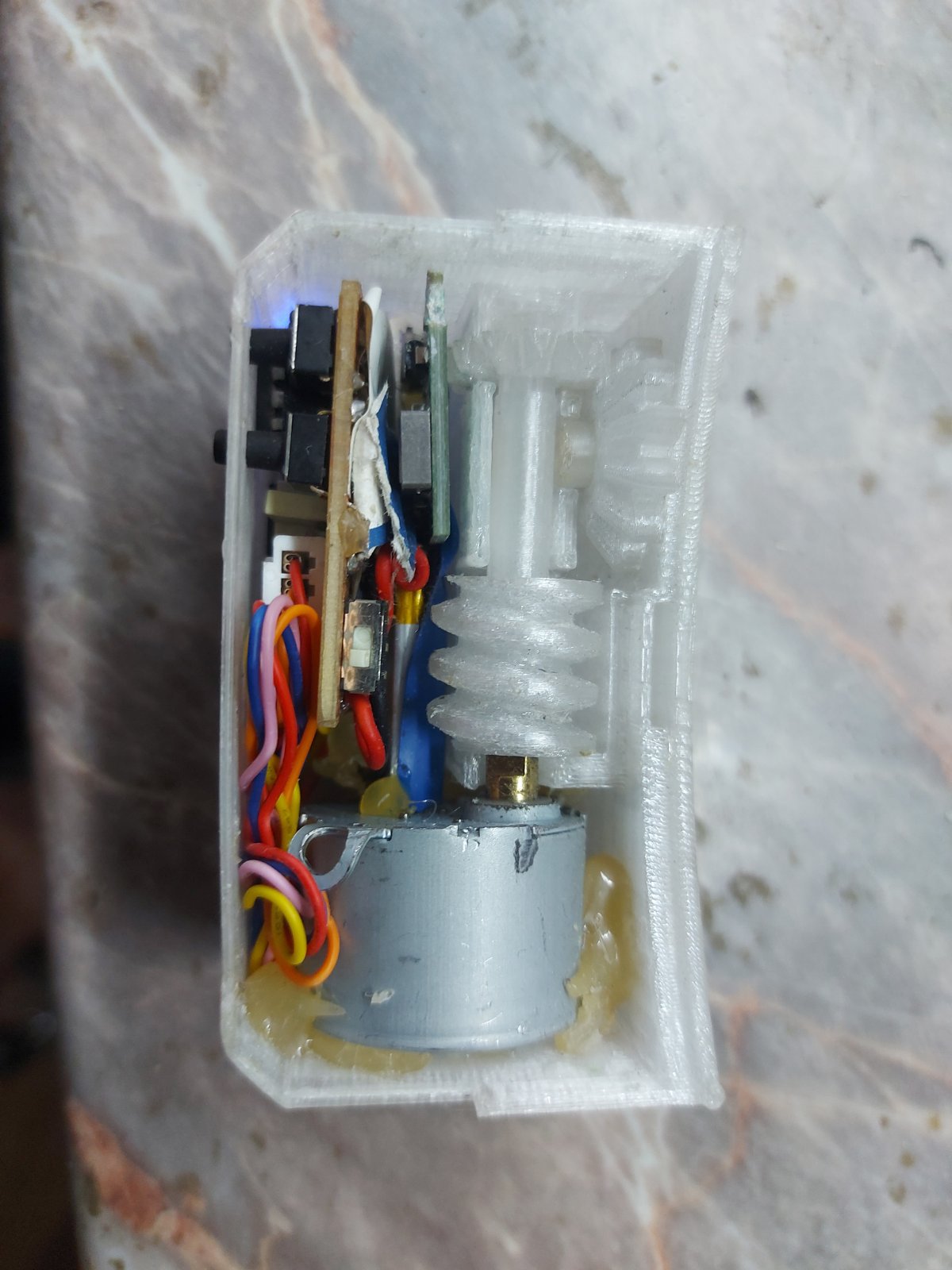

Jól néz ki. A belső felépítéséről is készítesz fotót?
Nincs nagy látvány. Be van sűrítve, de ez ilyen.
"Nincs nagy látvány." Gondolom a mutatókat szoktad nézni, nem a belsejét...
Végre egy óra, amit én is szívesen megcsinálnék!
Szia!
Milyen nyomtatási technológiával készítetted a fogaskerekeket_
Legkommerszebb FDM (szálhúzós) nyomtatással, ránézésre.
Nagyon ötletes konstrukció ez a vekker!
3D nyomtató, 0,25 dűzni, pet filament (ez volt éppen kéznél
). Ez az egyszerűbb része. Letöltöd, kinyomtatod. A dobozt módosítottam egy kicsit a gomb és töltő lyukakkal, meg a csavarokat is átraktam mert útban voltak.
Szia!

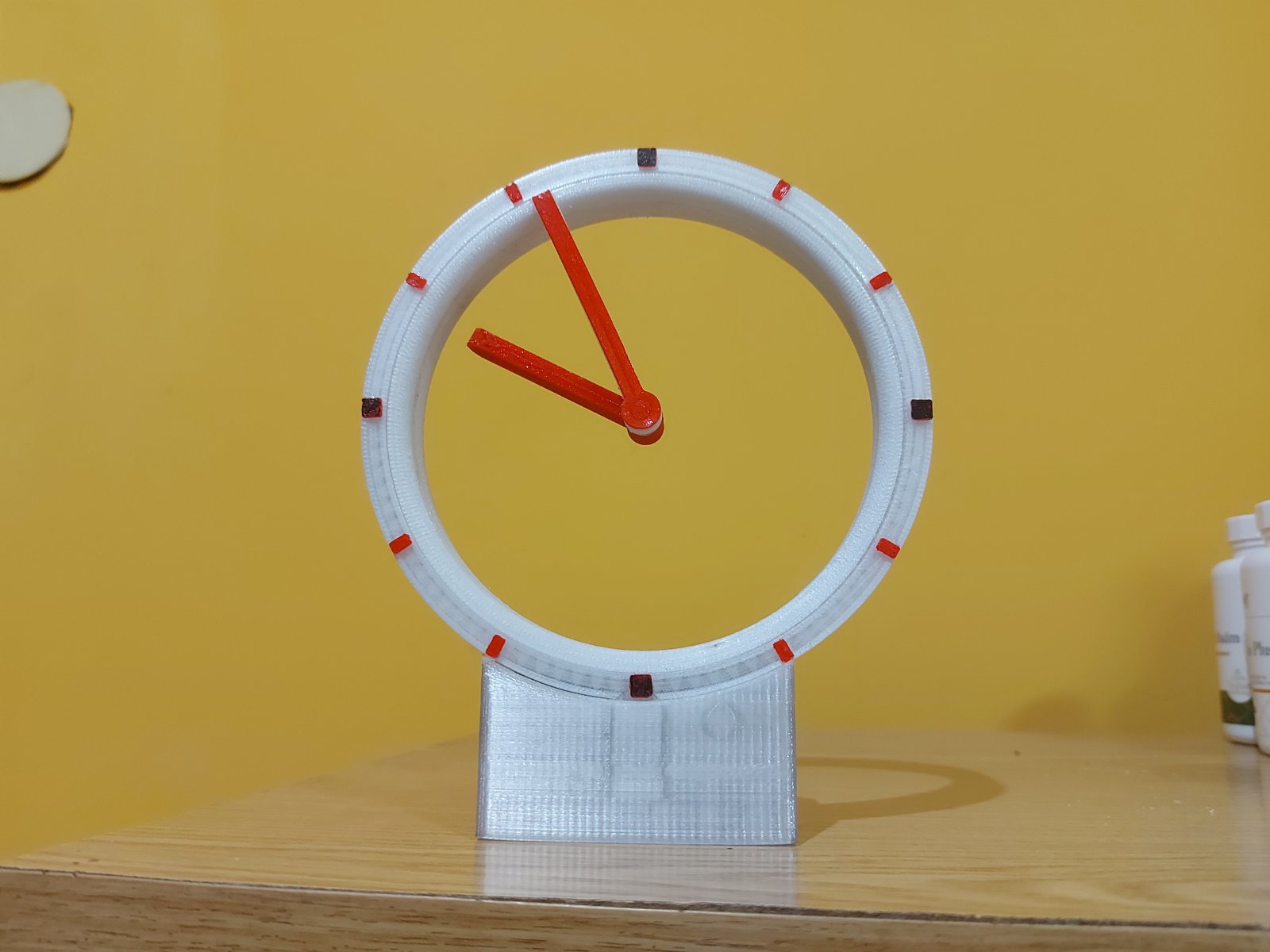

Nagyon látványos, hogy a mutatók csak a levegőben lógnak. Én pontosan nem tudnám leolvasni róla az időt mivel nincs meg minden beosztás, azaz csak meg tippelni lehet. De ha már a pontosság jött szóba , az arduinót önmagába nem szokták használni időmérésre , inkább úgy szokás, hogy hozzákapcsolnak egy DS 3231 RTC-t, úgy már elég pontosnak mondható. Használok rtc-t több helyen is és elég pontosnak látom őket.
Mi a motor típusa?
Ilyen steppert még nem láttam.
Ennyi beosztással egy pillant alatt megmondom perc pontossággal hány óra. Nekem ennyi elég. Aki akar tervezhet rá számokat. A törekvésem az volt hogy fél év múlva is egy perc alatt legyen a pontatlanság. Ha akarsz nehezíteni a leolvasáson, akkor meg lehet csinálni visszafelé járó órának.
Akik közzétették ezt az órát, egyikük sem csapott hozzá RTC-t. Azért kellett nekem.
28byj-48 5v
Fogaskerék áttételű step motor. Méretéhez képest jó erős.
Kis színvonalrontás kb 15évről ezelőttről, az indokolatlanul megszépült régiszépidőkből

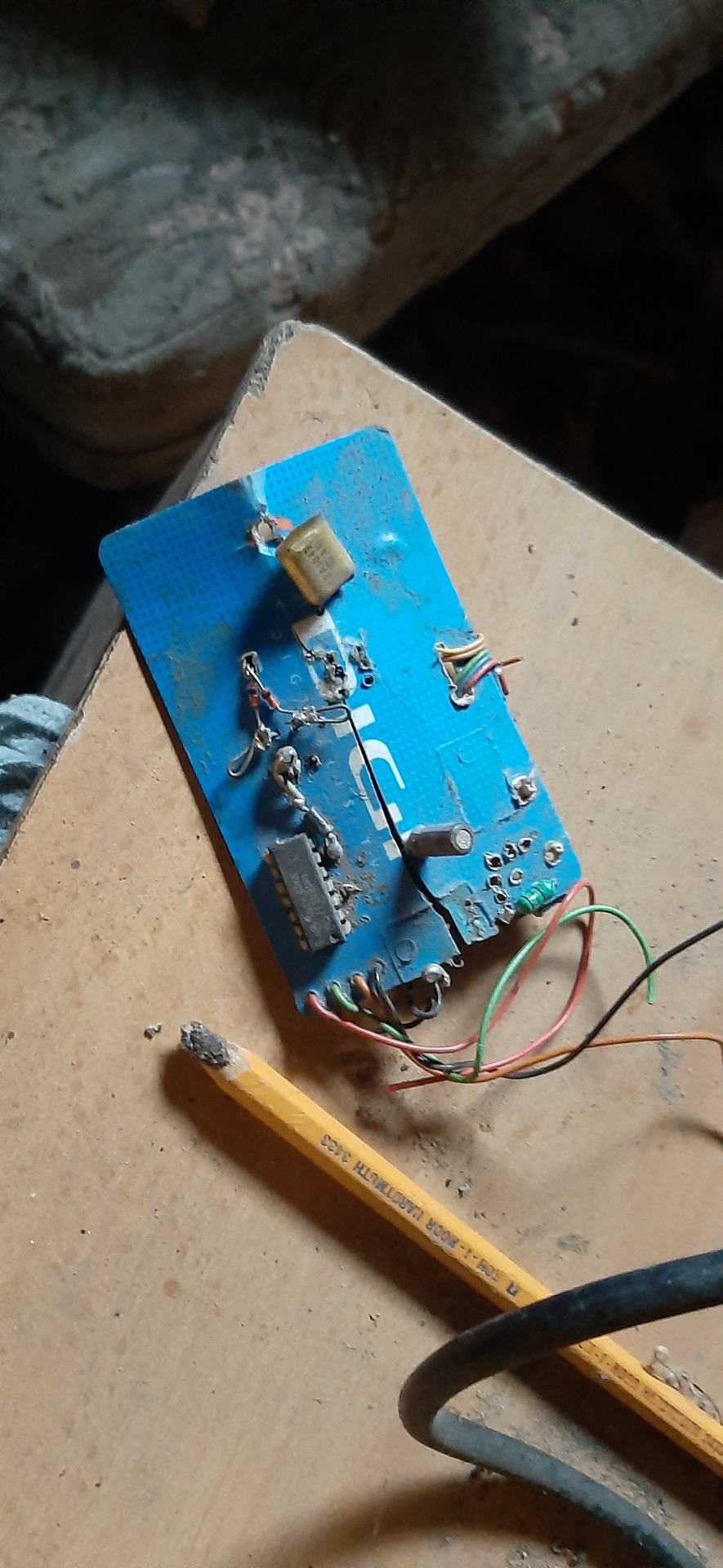

Pic programozó készült pillanatragasztó és pillanatpáka meg némi szemét felhasználásával, kicsit hiányos és törött de anno működött. Pincében leltem rá nemrég. A hozzászólás módosítva: Szept 27, 2024
hozzászólásaRossz PC tátpegység doboz forrasztási füstelszívó ventilátorral.Aktív szén szűrővel. Elől szív,oldalt fúj
Hű, ez de jó ötlet. Gondolkodtam mostanában elszívó építésében, vagy ilyen közel rakható dobozt gondoltam, vagy félig flexbilis csövet rakni rá és azzal közelíteni meg a forrasztás helyét, így talán kevésbé van útban. A komolyabb gyári megoldások is így működnek. Itt elakadtam, nem tudom, hogy hol találhatnék ilyen csövet.

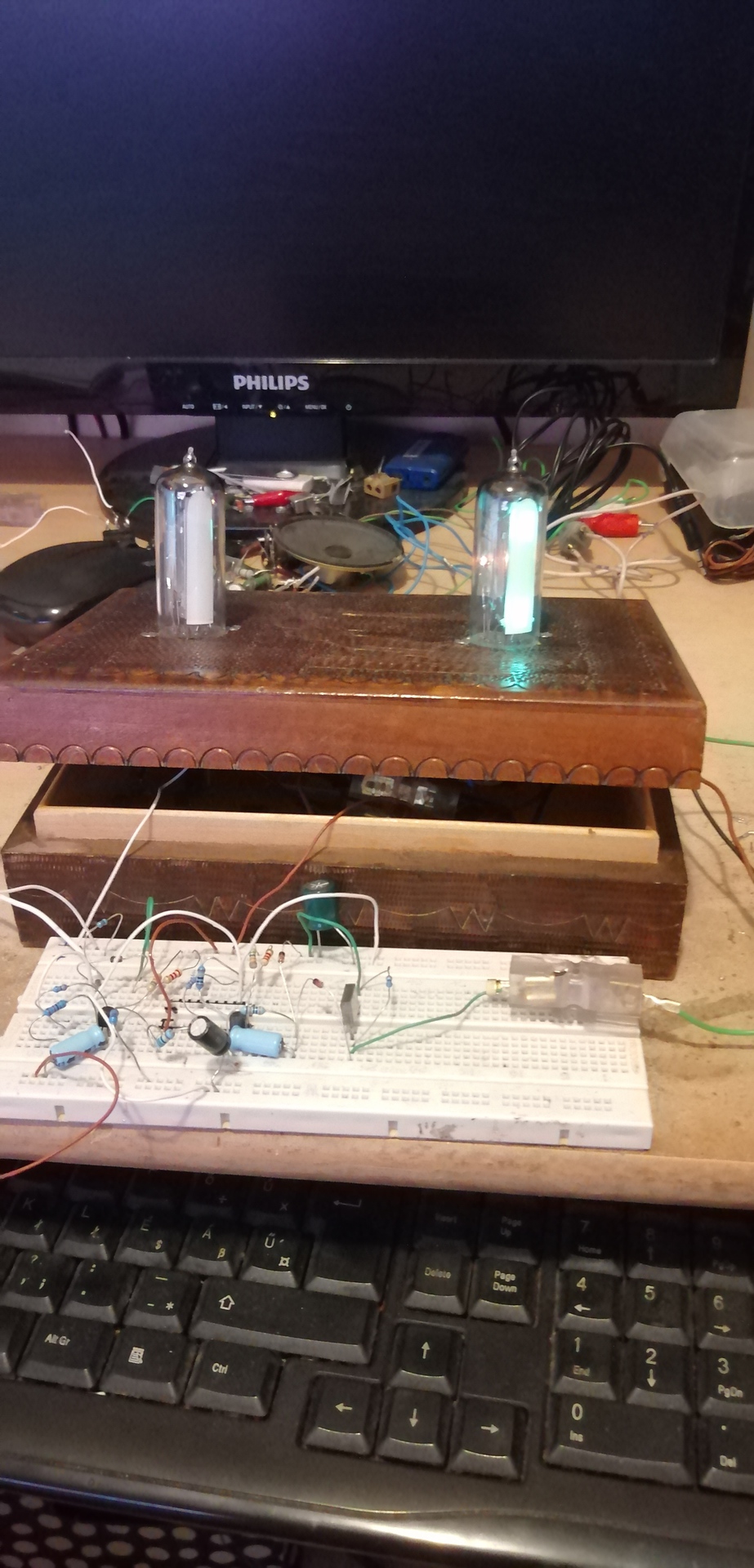

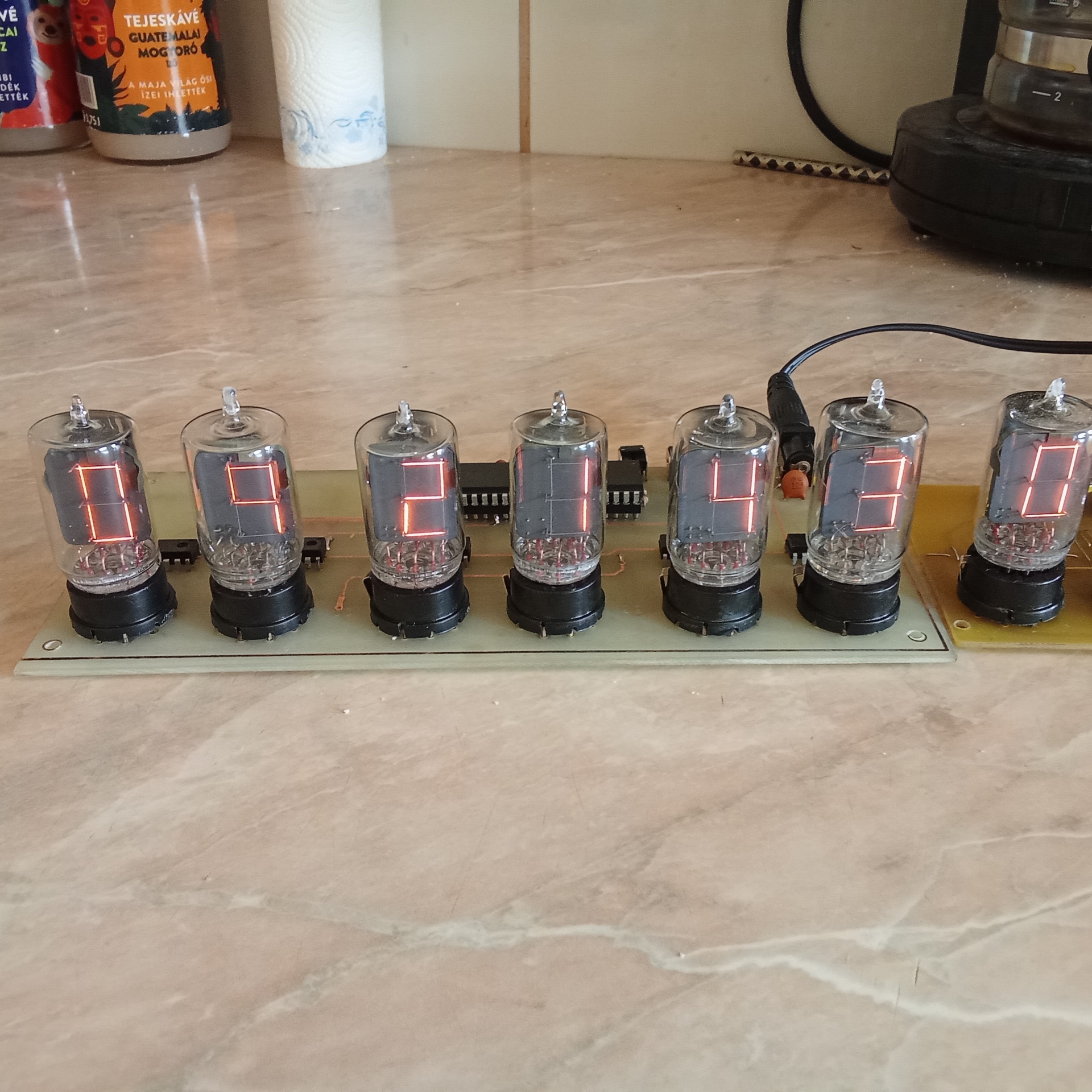

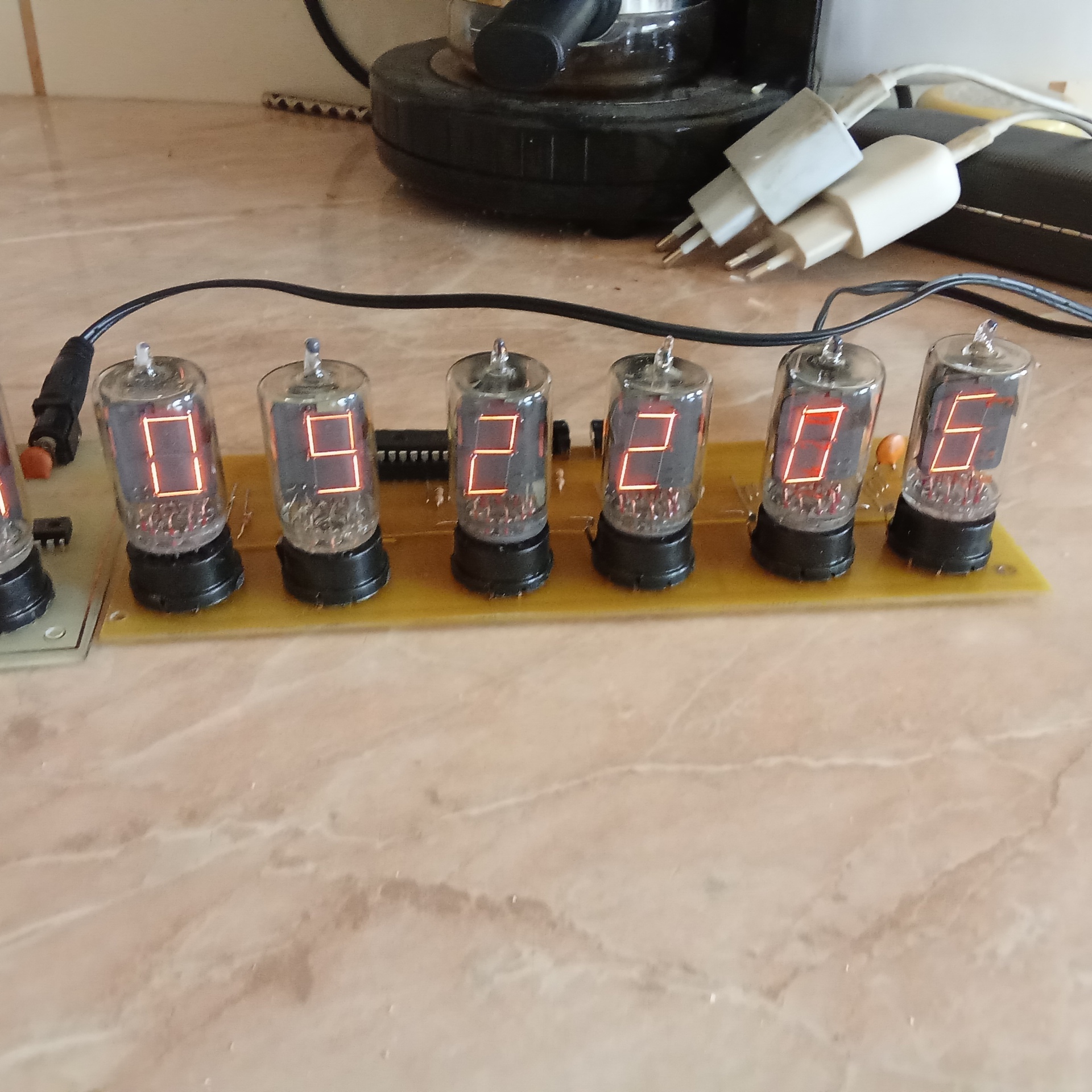

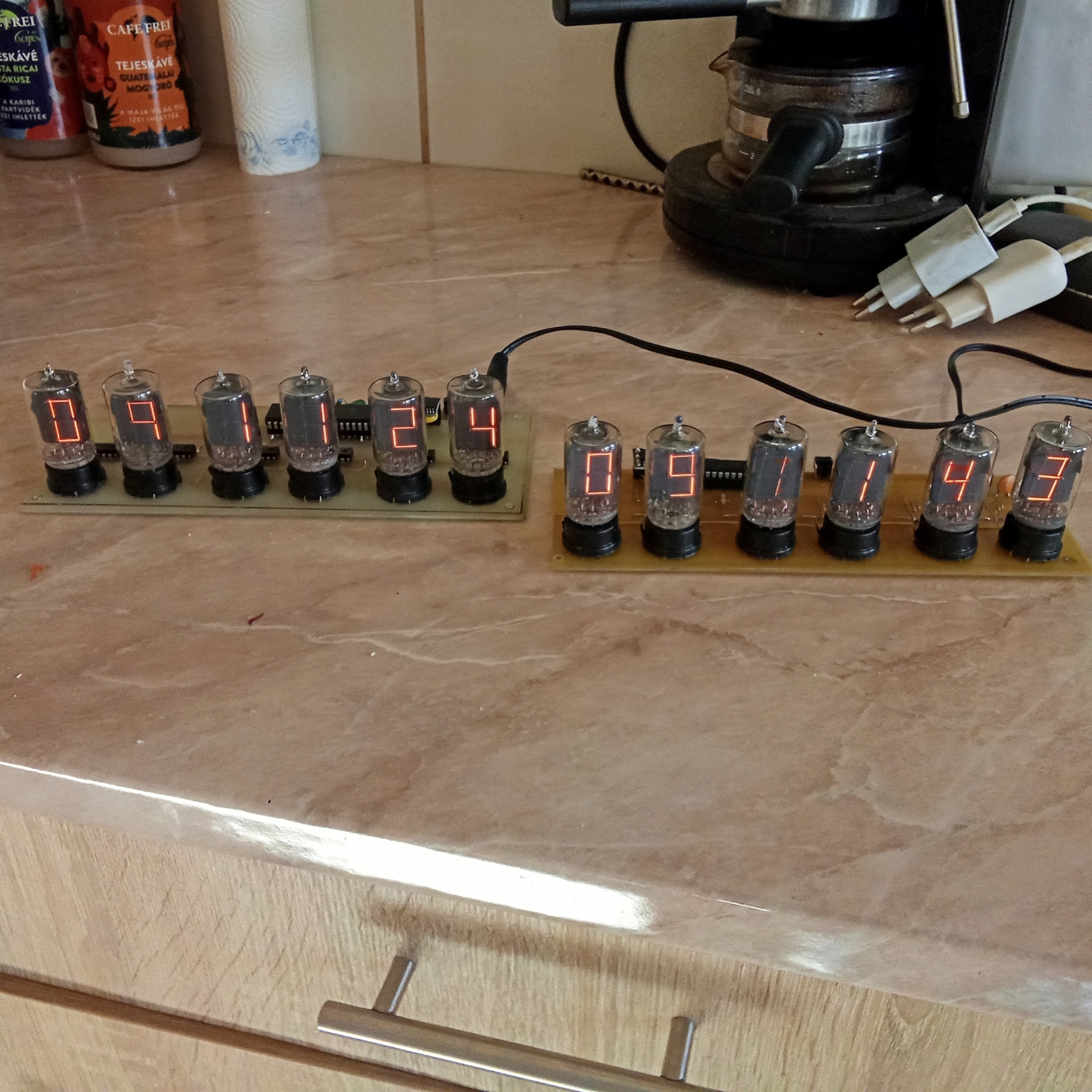

Milyen távol rakod a forrasztástól? Numitron óraVariációk egy témára. Numitron óra két verzióban. Az egyik non multiplex.a másik shift regiszteres óra Köszönöm kaqkk-nak a non multiplexes óra programját ami még fejlesztés alatt áll.És köszönöm Bácsi Zolinak a shift regiszteres óra programját és hogy nem hagyta annyiban hogy amikor tévútra jutottam .
Jól néz ki! A csövek DA-2000 vagy más típus?
Csak beindul mostmár télire a KM-team
|
