Akkor marad az áttervezés:
- Ahogy már írtam, jobbklikk az LCD-n
- Decompose
- Jobboldali ikonoknál -> Device Pins Mode -> Default
- Odailleszted a két pin-t
- jobbklikk a Pin-en -> Edit properties -> itt megadod a pin számát és nevét. Fontos!
- ezután kijelölöd az egész LCD-t, majd jobbklikk
- Make Device -> Next -> Packagings -> Add/Edit
- kiválasztod a megfelelő beültetési rajzot (amilyen a Te LCD) majd megadod a pin-ek sorrendjét (általában berakja automatikusan)
- Ezután végig next, majd ok.
És kész is.
Még annyi, hogy ez a folyamat a 7.10-en. A 8-os nem tudom, hogy így van-e.

Köszönöm szépen!

Hello!

Két kérdés.
1. Még mindíg kerese,a választ, hozzá lehet-e adni a proteushoz olyan PIV firmware-t ami nincs benne.
2. Hogyan tudok hozzárendelni egy alkatrészhez általános PCB lenyomatot. Ez alatt azt értem, hogy ne a megrajzolt sémába kelljen külön külön megadni például 10 LEd-nek LEDenként a lenyomatát, hanem a part selectorban valahogy, hogy amikor leteszem az alkatrészt már hozzá legyen rendelve.
Nem tudom érthető voltam-e.

szerk.: copy-paste működik, de jó lenne, ha ésszerűbben is lehetne.

Igazából nem egészen értem, hogy mit is akarsz, de...
1. "PIV firmware". Passz, azt sem tudom, hogy mi az a PIV...
2. Ha jól értem egyedi/saját beültetési rajzot szeretnél adni egy vagy több alkatrésznek? Ha igen, két hsz.-el lejjebb írtam meg, hogy hogy kell.
A 10 ledes példánál maradva, ARES-ben elkészíted a beültetési rajzot, elnevezed (pl. ledjózskaPCB).
A Proteusban, a 10 led egyikére nyomsz egy jobbklikket, "Edit Properties" -> és a "PCB Package:" sorhoz beírod a beültetési rajzod nevét, és "OK". Ekkor megkérdezi a Proteus, hogy "a kapcsolási rajzon az össze lednek ez legyen a beültetési rajza?". Nyomsz egy "Yes vagy ok" vagy valamit, és kész is.

1.Bocs azt elírtam. PIC akart lenni.
2.Eddig én is eljutottam, csak nem kérdezi meg a Proteus amit kellene. Megcsinálja arra és kész. A többi LED-nél el kell játszanom ugyanezt.

Próbáld meg úgy, hogy a kiválasztott ledeknek töröld a beültetési rajzát. Mentsd el, a ledet, és indítsd újra a Proteust. Ezután ha felrakod a kiválasztott ledeket, akkor nem lesz beültetési rajza egyiknek sem. Ha így van, akkor válaszd ki a beültetési rajzod és, akkor talán meg fogja kérdezni.
Nálam mindig megkérdezi. 7.10 sp1

Nekem 8-as van, bár sokan panaszkodnak rá, de amire eddig használtam jó volt. Kipróbálom amit javasolsz, köszi.
Üdv.

szerk. Kipróbáltam, nálam sajnos így sem megy.

Nincs default tokozás. Minden lerakott alkatrészhez meg kell adni. Lehet, hogy 7-est kéne inkább felraknom?

Még egy lehetőség!

- Kiválasztod a ledet, elhelyezed a kapcsolásban.
- jobbklikk a leden, "Packaging Tools", itt törlöd a beültetési rajzot, majd megadod a sajátod. ! Figyelj a lábak jelölésére! (A, C, vagy 1, 2)
- mented és mindenre ok-ot nyomsz
- a kiválasztott lednek meg fog változni a beültetési rajza!
- ezután rakod le a többi ledet, amik már az új beültetési rajzzal fognak rendelkezni.
/most próbáltam ki, és működik a 7.10-en/
Ha nem megy készítek róla fényképes útmutatót.

Király. Ez működik.
Köszönöm szépen.

Még egy kérdés.
Amikor húzom a vezetéket az ARES-ban, ha a semmiből indulok akkor ok, de ha egy PIN-től indulok akkor visszavált default vastagságra. Ezzel mit lehet kezdeni?

Tools -> Auto Trace Selection pipa ki.

Szuper. Köszi!

sziasztok! Én olyan problémába ütköztem,hogy csináltam egy áramkört amiben 1 atmega 8 as van néhány portján led meg egy 12mhz-s kristály lenne az óra.A program egyszerü ledvillogtatás .Fuse bitek beállítva,kristály beállítva, órajel beállítva az advanced alatt.A program valós áramkörreltökéletesen működik (Win AVR-be hoztam létre a hex file-t) ugyanezekkel a fusebitekkel meg minden ugyanaz.Sajna mikor elindítom a programot ugyan elindul a szimuláció,de nemtörténik semmi,a portok állapota nem változik.Régebben használtam ezt a programot PIC szimulálásra ami tökéletesen is működött,de az avr-rel megakadtam esetleg valakinek ötlet?
Előre is köszi

Nekem a kristállyal gyűlt meg a bajom. Órát szerettem volna készíteni, de a kristály nem csinált semmit sem a szimulációban. Tettem a helyére egy órajel generátort, és jó lett. Azóta sem tudom, hogy kristállyal miért nem megy proteusban.

A jelgenerátortól lefagy a progi,beállítottam belső oscillátorra( 8mhz re ) az atmega-t ,fuse bitek stb,meg átírtam a makefile-t is a winavrbe (a valóságba ezis működik) .Most viszont nem indul el a szimuláció mert a következő hibaüzenetet kapom: Invalid opcode 0xFFFF at PC =0x1802

Hányas proteust használsz? Nekem a 8.0 sp1 fagyott állandóan. A 8.0 sp0 viszont fagyás mentesen működik. Egy-két bugot találtam eddig. Egyik a nem működő órakvarc, másik a MAX232 hibás működése.

Ott a pont működik ! Ezer köszönet.A kristályos verzió továbbra se jó,de nembaj
Egyébként PROTEUS 7.9 sp1
A 8-as mivel jobb?

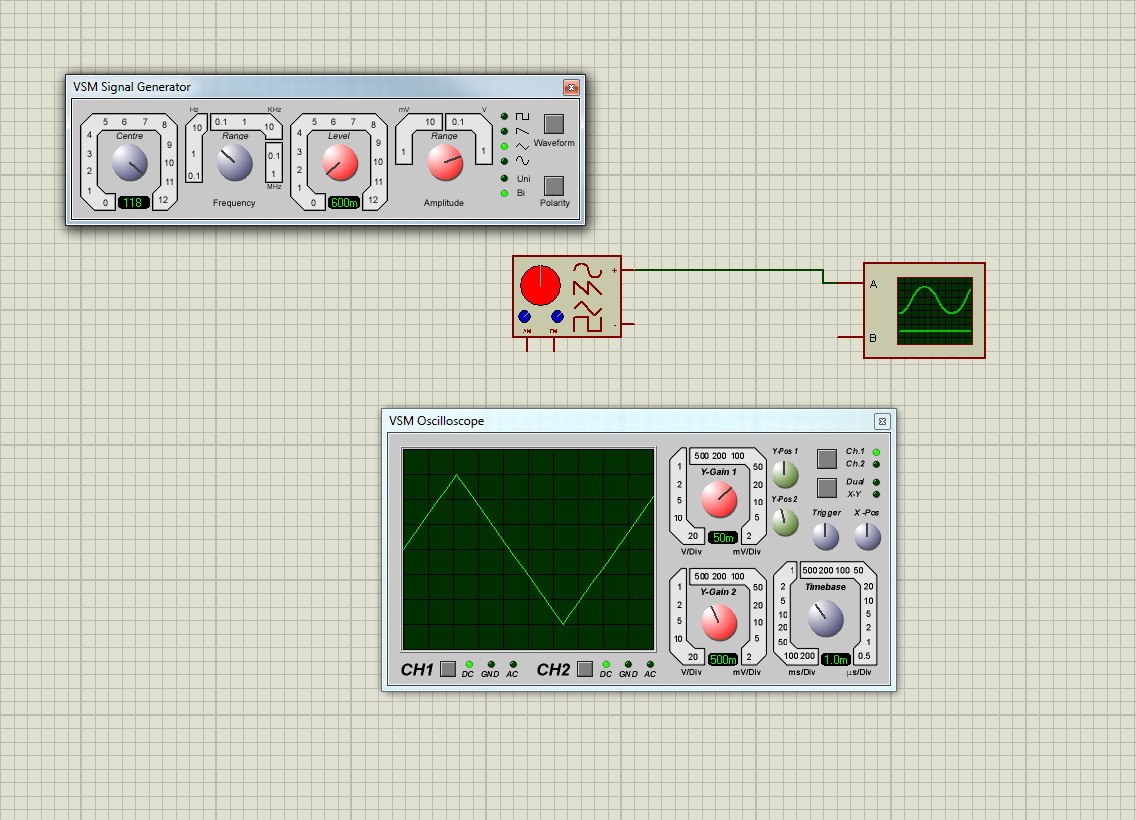

Proteus 8 alatt a signal generátor nem megy vagy csak én rontottam el valamit?
Ezt írja: VSM model SIGGEN.DLL not found...
A simulation logban meg: External model DLL "SIGGEN.DLL" not found..
Ötlet?

Ha már itt tartunk nekem se működik, a 7-es verziónál néha működött de kifagyott a program rövid babrálás után.

Nekem se működik, se itthon a 7.10-el se a melóhelyen a 8.0-val, állandóan lefagy...

7.10 SP0 Tökéletes:

Igen, önmagában nincs vele gond, de ha egy komolyabb szimulációban állítgatom, akkor hajlamos kiakadni, pedig elég hasznos cucc!

Sziasztok!
Az RX Frame error mit takar?
A valóságban működik a program, ami annyit csinál, hogy egy atmega8-ból küld 1 adatvezetéken infót egy mega48-ra, ami lcd-re ír. Szóval, ha összerakom a kapcsolást "élőben", működik. Viszont a proteusban pedig RX frame error-t kapok.

Sziasztok!
Nemrég készítettem egy DCF77 jelgenerátor alkalmazást, amivel kiválóan tesztelhető Proteusban a DCF77 vétel! Működése egyszerű, az alkalmazás által generált fájl elérési útvonalát, meg kell adni a Proteus fájl generátorának és már működik is.

Nagyon szép munka, köszönjük a fáradozásod!

Igazán nincs mit, használjátok egészséggel.

Üdv.

Továbbra is érdekelne, hogy lehet-e a proteushoz találni firmware-t az újabb PIC-ekhez?
PIC24FJ256GB206-al szeretnék ütyködni, és a proteusban nincs ilyen.

Előzőre még mindíg várom a választ, de egy újabb kérdés.
Be lehet valahol állítani, hogy a kanóc ne akarja kikerülni a szöveget és az alkatrészeket?

Már nem sikerült szerkesztenem, de még egy kérdés. Ha a drót nevét megváltoztatom megmarad a régi is. Ez ellen lehet valamit tenni?
