Kész példányokat biztos nem építek senkinek. Kit-et esetleg készíthetnék, de új nyákra volna szükség mivel az alkatrészlistát is módosítanom kellene. A DC/DC konverter IC - amit használtam - itthon nem olyan könnyen beszerezhető (TPS56428DDAR).
Időm pedig a közeljövőben nem igazán lesz semmire (a naptáram eléggé tele van jövő évre).

Nagyon jó lett!

Sziasztok

Ma készültem el egy pontmátrix órával.A plexi még hiányzik az elejéről meg a beállítógombokat kell bekötnöm és teljesen kész. Az óra DS1307 a mikrovezérlő egy ATMEGA 328P.A fejlesztés és a program arduino alatt lett megírva.
Egy kis videó róla
https://youtu.be/jSW5T1xF8kc

Összeraktam és tesztelgetem a kültéri és beltéri egységet egyaránt.
Egészen szépen dolgoznak együtt, szóval nem lesz vele gond.
Készült pár kép még, hogy jelenleg hogy dolgoznak..
Egyelőre csak a kültéri egység adatait gyűjtöm..

A kültéri egység már kapott egy akkumulátort és egy töltő áramkört melyeket ideiglenesen rögzítettem is a nyákhoz. (szpojler ragasztóval)
A beltéri egység is fog rendelkezni egy akkumulátorral, de az csak a szünetmentes működés biztosítása miatt. No jöjjenek a képek..

A kiértékelő program már online működik, de persze még az sem tökéletes, szóval sok változtatás szükséges még a teljes értékű program befejezéséig. De az látható, hogy webes alapú lesz, főként azért mert a szervert is tervezek a beltéri egységre..

Szerintem maradhat minden így, nem okozna problémát ha nem itthonról ellene beszerezni az alkatrészt. Ebay / Ali.. Egy kit is szuper lenne

Ez az IC még ott sem nagyon gyakori. Másrészt nem bízok meg az Aliexpress-ben és ebay-ben, ha flash memóriáról, tranzisztorról, logikai IC-ről, műveleti erősítőről és speciálisabb IC-ről van szó, mert szinte sosem azt kapom, amit szeretnék (átfeliratozzák). Az alap alkatrészek jók, de amint egy modernebb, komolyabb alkatrészről van szó, csalnak. Múltkor is 3 alkatrészt forrasztottam be, egyik sem volt jó, így gyanút fogtam és szétszedtem egy darabot, egy darabka alumíniumlemez volt benne és aköré csináltak egy tokot. Máskor egy mosfet melegedett olyan szituban, amikor még semennyire sem lett volna szabad neki, berkatam egy másik hasonlót (ismert forrásból), érdekes módon az már a specifikációja szerint működött. Nekem erre nincs időm.

Ami a kit-et illeti, keressen meg privátban, akit érdekelne valami ilyesmi. Ha van elég jelentkező, megnézem mit tehetek, jövő karácsonyig van még úgyis rengeteg idő.

Király lett...
A kijelző honnan származik?

Szia!
Köszi,ebből van másfél összerakva
https://www.hestore.hu/prod_10037966.html

Értem. Klassz lett - de ezt már mondtam.

Ez aztán profi munka!

Köszi, most finomítgatom a programot.. Nagyon barátságos és rugalmas lesz a cucc.
Pl. lentebb látható módon lehet egy-egy részletet nézegetni.. Hőmérséklet a tegnap estéről és az akuszint változása..

Na igen, a Li-ion akku nincs oda a mínuszokért. Sajna ilyenkor töredékére esik a kivehető kapacitás.

Nagyon tetszik ez az egész projekted! Szép lett a kivitelezés is. Mennyire lesz ez a végén publikus? Ha az lesz engem érdekelne!

Sokat használ!

Én úgy látom, hogy ezt tudja maga az IC is az adatlap szerint. Én nem foglalkoztam ilyen funkcióval. Vagy rosszul látom?

Egyébként szép munka! A sok LED nem zabálja le az akkut? Nekem az egész sleep-ben állapotban 1mA körüli áramot fogyaszt egy Li-Poly cellából, adáskor 18-22mA.

Illetve hogy sikerült az akkut 4,7V-ra feltölteni? Szerintem nem lesz sok gond az aksival télen, amekkora áramot fogyasztanak ezek, illetve ne ijedj meg hogy hirtelen lecsökkent a fesz, ugye nem lineárisan merül, beállt szépen adott feszültségre.
Én azt számoltam, hogy nekem az egy cellámról egy évet lezán el kell működnie.

Igazad lehet, ezzel a témával még nem foglalkoztam. Majd ha kicsit hidegebb lesz kint..

Köszi, nekem is régi tervem volt ezt megvalósítani.. Igazából egy egyszerű kapcsolás az egész, csak a hőszenzorok adatait fogadom és írom ki SD kártyára. A többi már HTML, CSS és JS.
Készülni fog egy összetettebb dokumentáció a projektről, esetleg majd érdeklődj..

Úgy értettem, hogy a begyűjtött adatokat, amelyeket küldök vezeték nélkül.
Sajnos volt már rá eset még a fejlesztés elején, hogy kaptam hibás csomagot.
Erre írtam egy kis ellenőrzést, és ha nem stimmel valami, akkor újra küldi a csomagot.

A sok LED a kültéri egységen csak a fejlesztést könnyíti, a végleges éles verzión nem lesz LED, maximum csak 1db. Amúgy 820Ohm-os ellenállásokkal csökkentettem az áramfogyasztást.
Sleep üzemmódban dolgozik külső kvarcról mért időzítéssel. 15mp-enként ébred és ellenőrzi az időt, majd ismét aludni megy. 15percenként van csak adás, ami elég gyorsan lezajlik.
Mértem a fogyasztást, így mindennel együtt 30mA környékén van a fogyasztás, adásonként meg kb. 50mA. Ha a LED-eket leveszem és az RS232-őt és minden felesleges fogyasztót, akkor ez lejjebb fog esni kicsit.
Tegnap esti adatokról lökök pár képet.

Aksi feszkó hibás, ezt nem rég vettem észre, valamit nem jól számolok, vagy nem jól állítottam be az ellenállásosztót. Bár lehet nem is fog kelleni max egy védődióda.

A NYÁK készítéssel kapcsolatos beszélgetés a A NYÁK-lap készítés... topicba áthelyezve.
Kérem, hogy a tématartásra nagyobb figyelmet fordítsatok!
Köszönöm.

Jó az ha van mérve. Nekem %-ban jelzi ki, de ugye nem lineáris, úgy állítottam be, hogy 3,3V 0% és 4,2V 100%, 10%-nál pedig küld egy e-mailt hogy töltsem fel.

Mos kísérletezem ki, hogy mit és hogy bír az aksi, ha fel van teljesen töltve..
Nekem az aksi teljesen feltöltve 3.5v-ot mutat, terhelve 3.3v stabilan, majd innen merül.
Valami stabilabb referenciára lesz szükségem, mert most a VCC a referencia ami meg merülésnél változik.. De ezúttal most végre a jó adatokat sikerült rögzítenem.
Külön tettem fel az aksiról is.

Az időintervallumok 15perces közzel látszanak.

Ez túl gyorsan merül.
Mivel töltöd? A kínai USB-s töltővel?
Ha jó a töltőd és az aksid is, akkor li ion esetében 4.1V poly esetében 4.2V teljesen feltöltve, nekem napokig így is maradt.

Használj 1V-os referencia feszt, tápfeszt sosem használunk referenciának.

Sziasztok.

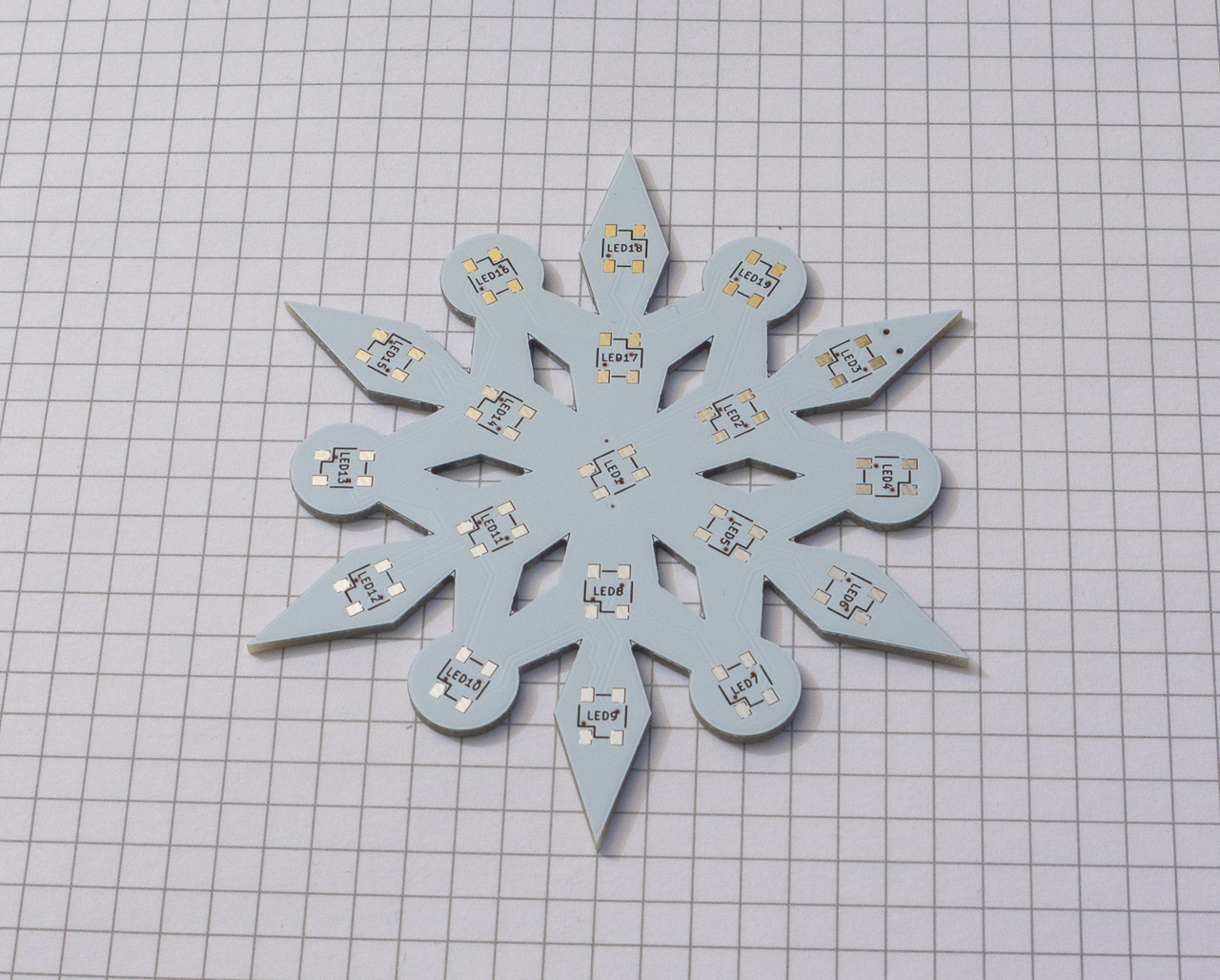

Egy Karácsonyfát építettem két darab NYÁK-ból. A NYÁK-ot CNC géppel rajzoltam, és vágtam ki. Rajta 244 darab WS2812 "okos" LED-del.
Videó
Sajnos a videó nem adja olyan szépen vissza mint a valóságban kinéz.

Szia!

A ledeket mivel vezéreled?

Szia. PIC16F1509 -es PIC-kel vezérlem a LED-eket.

Saját program?
Mekkora órajel?

Nagyon szép munka! Cikket belőle!!!

Ez igen.. Ötletes és szép munka..

Szia. A programot a barátom írta. Az én érdemem a karácsonyfa megtervezése, és a CNC gépemmel a legyártása volt. Beszéltem a barátommal, nagyon szívesen megosztjuk veletek PIC programot.. Nem tudom, hogy kell cikket írni ide. Nem kell nagy kapcsolásra gondolni, egy nyomigomb a PIC bemenetére, ezzel lehet 11 féle effekt közül választani. Egyik kimenetre pedig "sorban" felfűzve a LED-ek, és ennyi. A PIC-k 27 % ig van tele, szóval még fér bele többféle effekt.

A cikkírás nem egy nagy "kunszt", nem sokkal bonyolultabb, mint Word-ben megírni egy dokumentumot. Ha kell, szívesen segítünk.
