Bónusz pont a Douglas Adams idézetért. Tetszik, hogy használsz DC/DC konvertert is. A legtöbben itt inkább csak hagyományos lineáris regulátorokat használnak (tipp: találsz sokkal kisebb helyen megépíthető típusokat is manapság).

Köszi!

Douglas Adams nagy kedvenc

A megfontolás az volt, hogy a DC/DC konverter a 24V-ból (ez kell a 4-20mA-es távadónak) állít elő 5V-ot. Így ez a fokozat kevésbé melegszik még nagyobb áramfelvétel mellett sem az 5V-os oldalon. Tervezéskor fontolgattam egyébként más típusokat is.
Ebből az 5V-ból állítok elő 3,3V-ot két külön helyen. Magának az ESP-nek és egy másikat az egyéb külső szenzoroknak.

Köszi, hogy megosztottad velünk, jól tetted!
Tulajdonképpen mi volt a célja a projectnek?
Mi volt a diplomamunka valójában? Csak az ESP alkalmazása, vagy konkrét feladat megoldása?
Jó lenne, ha a rengeteg belefektetett munka nem "vészne" el, esetleg egy jó rendszer alakulna ki, ami másoknak is elérhető lenne....!

Szívesen!

A projekt célja kettős volt. Egyfelől kerestem egy megfelelő témát a szakdolgozathoz. De nem akartam a szokásos sablonos dolgokat. Valami érdekes, elméleti és gyakorlati dolgokat is tartalmazó, komplex dolgot szerettem volna.

A diplomamunka egy olyan megoldás bemutatása volt, mely képes hőmérsékleteket mérni és azokat egy szerverre küldeni. Valamint a szerveren futó webes alkalmazás legyen képes a küldött adatokat megjeleníteni. Végül legyen lehetőség egy kimenet távoli kapcsolására. Tulajdonképpen egy "otthoni okos megoldás" alapjait mutatta be, teljesen egyedi felépítéssel. Annyi volt még a csavar (és jó adag szenvedés), hogy az ESP8266 olyan routerhez kapcsolódott, amely maga volt a webszerver is, ez is része volt a diplomamunkának (Asus WL-500g Premium v2 + OpenWrt + csomagok).

Igen, gondoltam már rá, hogy összeszedett formában egy kis (de inkább nagyobb) cikket írok ide, a Hobbielektronikára. Érdekes lenne, mert a hardverépítéstől, a programozáson át minden lenne benne. Persze nem a legújabb verziót, több okból sem. Még mindig van rajta mit módosítani, és a terjedelme is nagy lenne, ha komplexen akarnám bemutatni (márpedig úgy lenne igazán érdekes).

Sziasztok!
A napokban befejeztem az első USB teszterem ami valós időben méri a pillanatnyi fogyasztást, feszültséget, kiszámolja a teljesítményt és megméri a töltésmennyiséget. A töltésmennyiség kerekített értéke elmentésre kerül az EEPROMba így például egy külső akkumulátor lemerülése után vissza olvasható a mért adat. Amíg a mért fogyasztás nulla addig az elmentett érték olvasható, ha elkezdünk újra tölteni vele nullázódik. Az egész áramkör minimalista: három ellenállás, két kerámia kondi, egy arduino promini és egy OLED kijelző alkotja a szükséges konnektorokkal .

Cikk lehetne belőle !

Aki szeretné megépíteni szívesen megosztom a kapcsolási rajzot és a programot de szerintem a cikk írás nem az én erősségem

Írd meg, van lektor, nem tudod elrontani.

Szia.Már kétszer letöltöttem,de nem találom a kapcsi.rajzot.
Lehet,hogy nincs?

Szia!
Nem készült kapcsolási rajz,csak NYÁK terv.

Köszi

üÜdv!

mMutatnék egy helyet, ahol már 250 forint tól ezt a készterméket meg lehet vásárolni:
https://www.ebay.com/itm/USB-Charger-Doctor-Voltage-Current-Meter-C...4:pf:0
eElgondolkodtató, hogy már minden -_szinte minden_-_ki van találva.

Sok mindent meg lehetne vasarolni amit bemutatnak! Ennek mas a celja!

1000.-ft az !!!

1000ft-ért elkészited ? eEbben a kinézetében ?

Nem "free shipping", mitől 1000 Ft?

Válaszd ki, hogy mit szeretnél vásárolni, és megtudod!

Hali.

Én EEPROM programozót építek, ezt is feltalálták már és van is már egy kínai megvásárolt csoda a fiókomban. Mégis beleölök több ezer forintot és sok órányi szoftverírogatást egy saját elkészítésébe. Hogy miért?
- Mert miért ne!?
- Örömet okoz.
- Tanulok belőle.
- Ha én írom a programot, akkor tudom mit csinál.
- Munka utáni kikapcsolódásnak tökéletes, ha nem lehet kimenni a szabadba az időjárás miatt.
- A kínai csoda adatbázisa nem bővíthető (illetve nem jöttem rá mivel lehetne belenyúlni).
- Hardverileg nem tudja amit én szeretnék.
És még biztosan sorolhatnám.

Az építés alatt szerzett tapasztalat, érték. Egyesek képesek vagyunk kikapcsolódni az építgetés közben, sikerélményt ad. Ezt a hobbi !!! A legtöbben megépítünk valamit azután szétszedjük és valami újat rakunk össze. Mindezt a sikerélményért tesszük !

Én bizony semmit, csak ránéztem a h.sz.-ra. Ennek az ára kisebb, mint az az új vám-sújtás határ.

Ezért ne hagyjuk, hogy az olcsó áruk elvegyék az építés örömét!!!

Szia,

ennek a teszternek nem az volt a célja, hogy olcsóbban legyen egy ilyenem, igen van nekem is ebayes, ami fele annyira se megbízható mint amilyennek látszik. ( asztali digitális multiméterrel teszteltem). Elkészítése során tanulod meg igazán mi zajlik a háttérben, hogyan is működik, hogyan mérsz wattórát és hogyan alakítod át a kívánt mértékegységre, személyre szabod ahogy neked tetszik. Sok apró dologgal rengeteget lehet tanulni, hasznát vesszük a legközelebbi építés során.

Nem kell magyarázni, ez hobbielektronika. Sok olyan van, amit már kitaláltak, mégis megcsinálja magának az ember kicsit máskép, kicsit mást tudóra, csak azért, mert ez a hobbija.
A minap olvastam valami hasonló kütyüről talán a hackaday oldalon, ott megint más volt a cél, ebben meg, ahogy olvasom gondoltál arra, ha elfogy az energia alóla. Részemről ment a mancs az alkotásodra.

Köszönjük mindenkinek az értékes véleményét, de ha lehet, térjünk vissza a témához!
Köszönjük.

Jó napot mindenkinek.

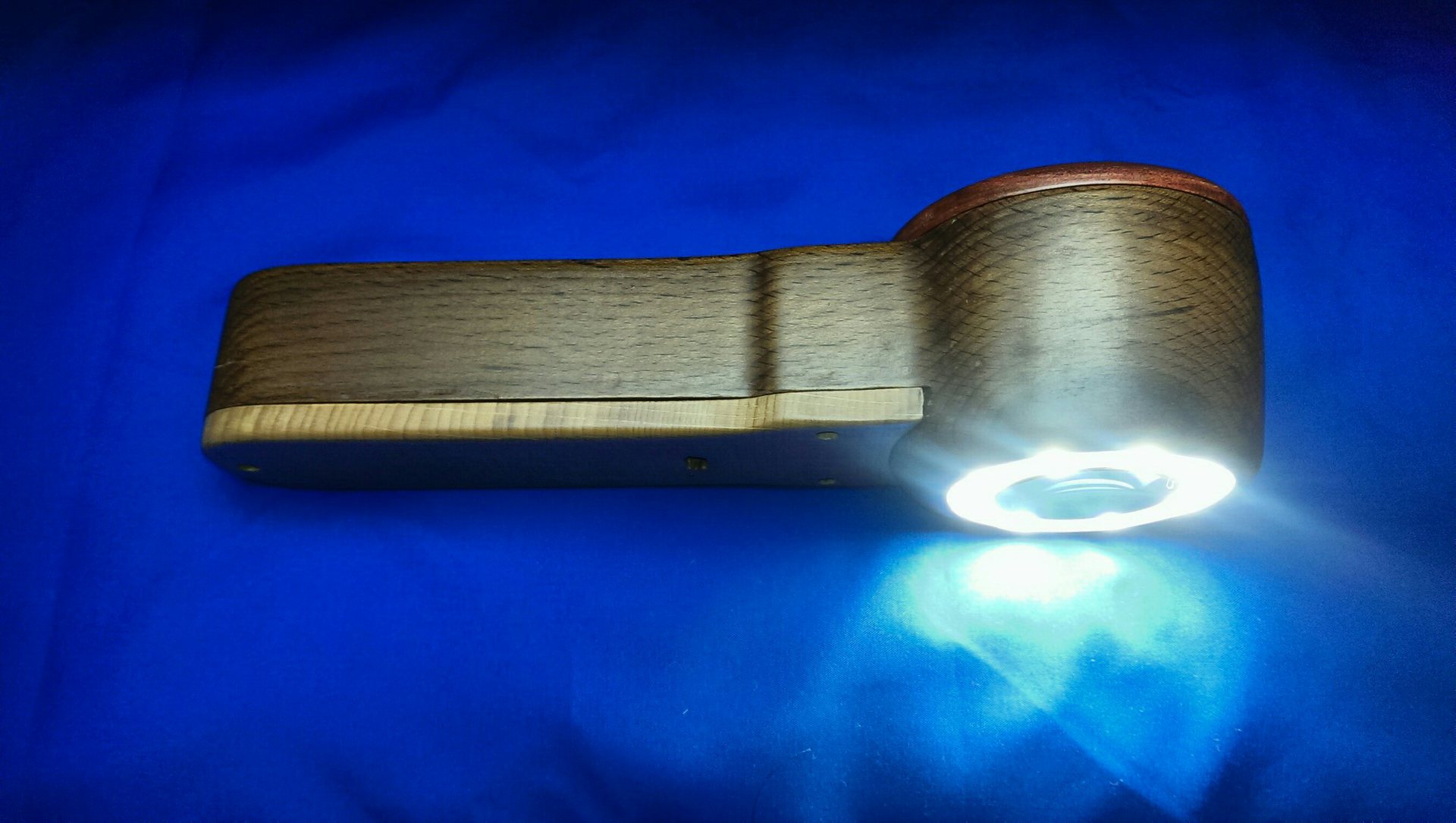

Tavaly októberben készítettem magamnak egy Ledes nagyítót,
Az elektronika nem nagy szám, nyolc darab CRI80-as smd led párhuzamosan kötve egy korlátozó ellenállással, a tápfeszültséget pedig egy bontott 18650-es laptop akku szolgáltatja.

A dobozolás viszont szerintem nagyon szépre sikerült, de lehet elfogult vagyok, ki-ki döntse el magának hogy tetszik-e avagy sem.
A lencsék egy régi JVC kamerából lettek kitermelve, egy Bikonvex és egy Konkáv konvex, a faanyag pedig un. Vörös szív fa (Red Heart).

Ennek a lámpának van egy kistestvére, amit számítógép szervizes barátomnak készítettem, abba került egy Mini USB-s töltő modul is, róla is fogok feltenni képeket amint megtalálom hova mentettem.

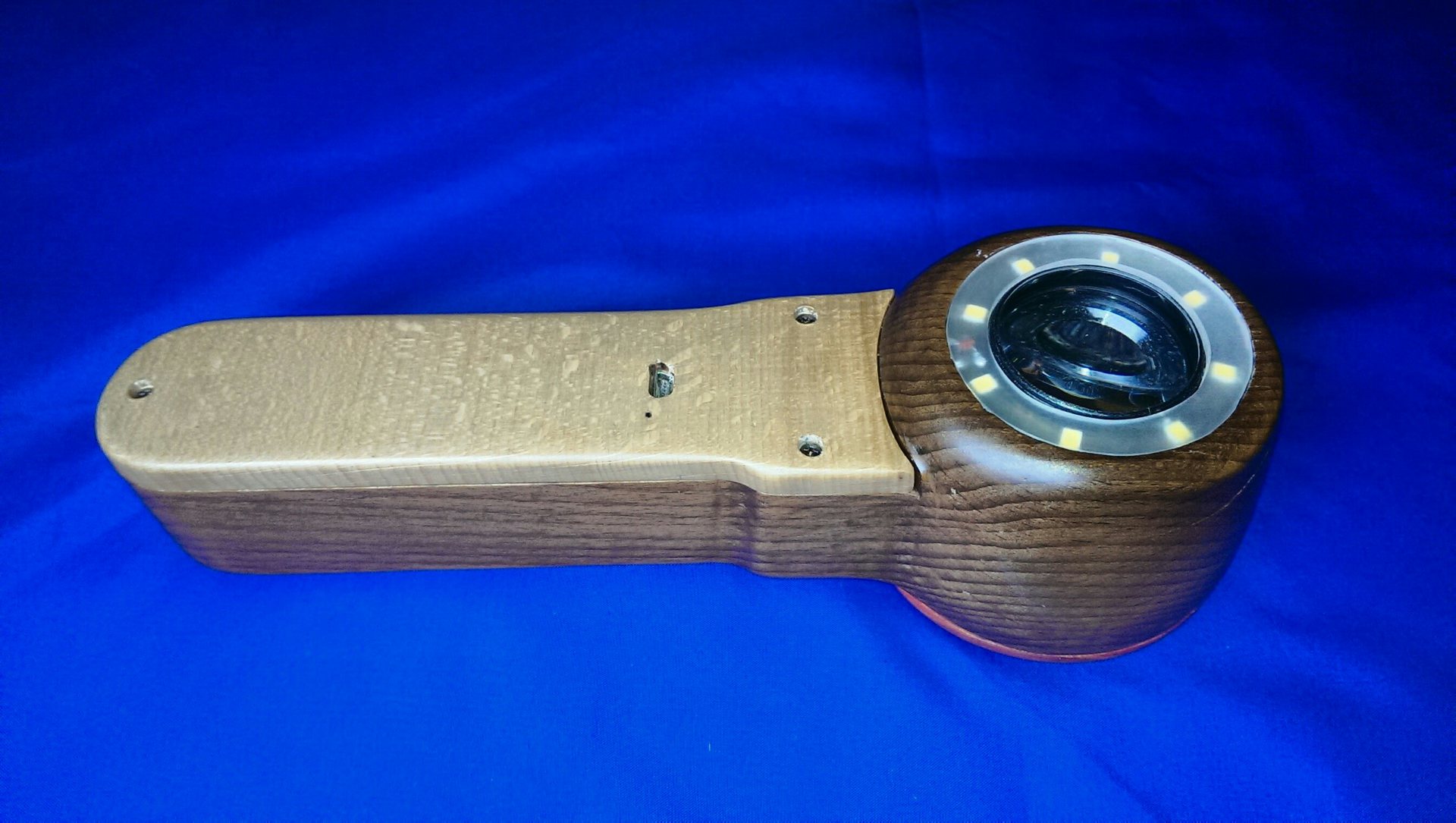

Még néhány kép.

A faanyagból egy kicsit nagyobb mennyiséget hol lehet beszerezni?

Üdv.

Én a ZATIK-ban vettem a faanyagot, van ott sokféle, az egzóták drágák, viszont sok esetben szebbek mint az európai fajok.

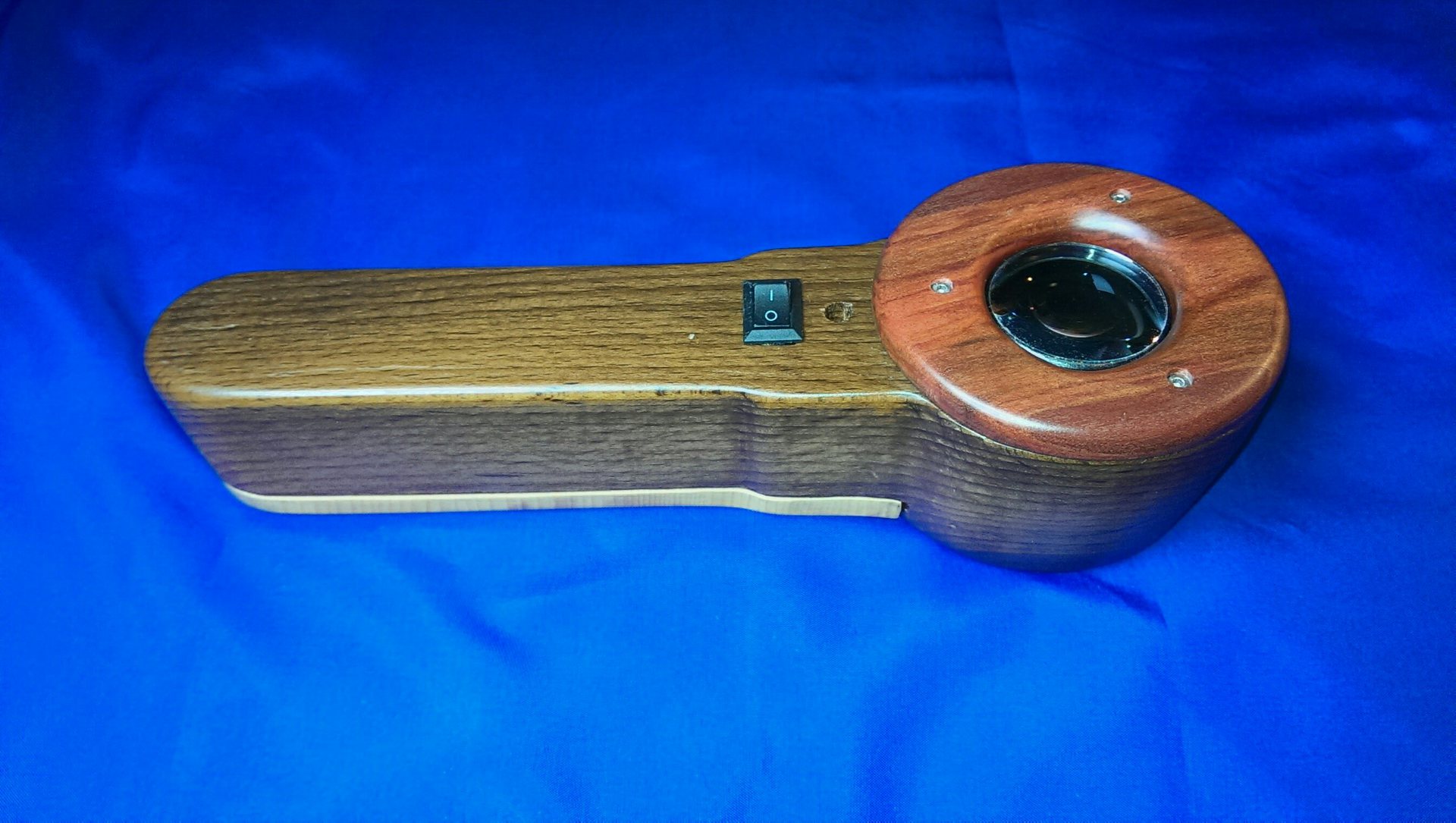

Meglettek a másik nagyító képei.

Ennek a lencséi egy rossz 3DLP-s Hitachi projektorból származnak, kivettem a három zoom lencsét azt építettem bele.
A három lencsével igen nagy lett a nagyítás (kérem senki ne kérdezze mekkora, nem vagyok szakember, 10x-nél jóval nagyobb az biztos ) viszont kicsi lett a fókusztávolság, ezt a középső lencse eltávolításával meg is oldottam, nagyobb fókusztáv viszont kisebb nagyítás.

A faanyag ezúttal vegyes, hőkezelt bükk, 6mm-es gőzölt bükk svartni és Red Heart.

Az akkurekesz fedelébe egy Mini USB csatlakozóval durván megegyező formájú lyukat fúrtam, ellenkező oldalról pedig egy a töltő nyáklapjának megfelelő méretű bemarást ejtettem, amiben csak annyira mélyen ül a PCB hogy a töltőkábel szigetelése éppen hogy hozzáér a fához.
A fedélbe fúrtam egy 1mm-es lyukat is közvetlenül a töltés visszajelző ledek fölé, amibe egy rövid optikai kábel darabot toltam.

Ebből a nagyítóból hiányzik egyenlőre a piros visszajelző led, amiben van egy C-Mos ic ami figyeli az akku feszültségét, 1,2Volt alatt pedig elkezd világítani, jelezvén hogy tölteni kell az akkut.

Személy szerint nekem a másik (amelyet elsőként tettél fel) jobban tetszik, de ez csak magánvélemény. Amúgy gratulálok mindkettőhöz, használd egészséggel őket més sokáig, és legyen bennük sok örömöd!
