IV-6 VFD csöves óra
Szerző: SKY, idő: Dec 4, 2012, Olvasva: 22829
Lapozás: OK   1 / 7
A mikrovezérlő nélküli órák folytatásaként ezúttal egy VFD csöves kijelzést használó példányt mutatok be.

Az IV6-os cső egy úgynevezett Vákuum Fluoreszcens Kijelző cső, amiben 8 anód (szegmens), egy rács, és a közvetlen fűtésű katód található. A szegmensek egy speciális anyaggal vannak bevonva, amely fényt bocsájt ki a becsapódó elektron hatására. A rács gyorsítja a katódból kilépő elektronokat, illetve multiplexált meghajtás esetén vezérelhető vele a cső.

A katód ellenállása hideg állapotban 6,1 Ohm körüli, izzó állapotban pedig 14-20 Ohm. A fűtőáram 50mA, amely lehet AC és DC feszültség is. A rács feszültsége megegyezik a szegmensekével, ami statikus üzemben 25-30V körüli érték, de már 15V-tól is jól látható eredményt kapunk. Multiplexált meghajtás esetén pedig 50-70V közötti feszültséget szokás alkalmazni.

A kijelzés fényereje nagymértékben függ a fűtőáramtól, de a szegmenseket meghajtó feszültségtől is.

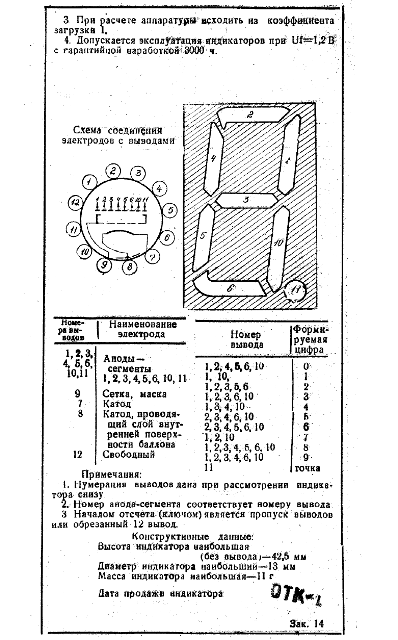

Még néhány határérték, és az orosz nyelvű adatlap a bekötéssel:

Fűtő (katód) feszültség: 0,85 - 1,15V
Rács áram (állandó): 12mA
Rács áram (impulzus): 45mA
Anód áram (állandó): 0,8mA
Anód áram (impulzus): 2mA














A cikk még nem ért véget, lapozz!
