Én is szeretnék egy LED kijelzős órát, mert van 4 db ed kijelzőm, csak én nem PIC-est.
Sziasztok! Tudnátok javasolni valami 7-szegmenses led-kijelzős óra kapcsolási (esetleg panel) rajzát? Elég ha csak óra-percet mutatja 24 órás kijelzésben (de felőlem mutathatja a másodperceket is). Tudom sokan mondják a google tele van ilyenekkel, de egyet se találtam, ami ilyen egyszerű lenne. Lehet PIC-es, nem PIC-es, bármilyen.
Előre is köszi!
Szia
megépitetted ezt a kapcsolást, müködik?
én a belinkelt kapcsolás alapján próbapanelra ugyan,de megépítettem az órát...csak régen nem foglalkoztam vele..kipróbálni csak félig meddig tutdam mivel anno összesen egy kijelzőm volt és azt kellett ide-oda beforrasztani ,attól függően hogy mikor melyik digitet akartam leellenőrizni...azóta szereztem led-kijelzőket,de nem foglalkoztam a dologgal.Arra emléxem hogy ment egyből..csakhát 1digittel nem élvezetes..
Ja meg van bene egy fotoellenállás ami a környezeti fénytől függően változtatja a kontrasztot,nahh az nekem vhogy sosem akart menni ,hiába világítottam meg erős fénnyel ill. takartam le a f.ellenállást,a digitek fényereje nem akart változni.. Nos ha már így szóba került előkotrom és befejezem,most úgyis ráérek..
A kijelzöket házilag is el lehet késziteni?
Mert a boltban elég drágán adják a nagy kijelzőket vagy én néztem rosz hejen? 7 Szegmenses kijelző 57mm K.A.sz.piros kb 1500ft Házilag olcsobban kijöne gyenge fényerejü ledekböl nem?
A 13mm-es leggyakrabban használt típus az kb 150-250Ft darabja. Nézd meg újra
El lehet készíteni, de az nem olyan mint a gyári....
Hali!
konkrétan mit csinál kiír valamit vagy semmi? ha kiír vmit akkor valószinüleg nincs órajel. itt a bekötési rajza eszerint meg lehet nézni a tápját és a bejövö órajelet.Bővebben: Link
Na igen, ez lesz a Te megoldásod, vennned kell egy bármilyen órás rádiót, (3000Ft) annak a szegmens kimeneteire némi erősítés után akármit rátehetsz. Az LM8361 adatlapja ugyan japán, de nem baj, ott a végén az alkalmazás. Szerintem egy ilyen utánépítése a legolcsóbb és leggyorsabb megoldás (és még marad egy gagyi rádiód is!
 )
sziasztok
egy nagyon egyszerű digitális órát szeretnék építeni (ha lehet akkor pic nélkül, de ha így csak olyan bonyolultan lehet megoldani mint a "digitális óra pic nélkül" topicban akkor inkább legyen PIC-s) a lényege hogy 7szegmenses ledes kijelzőt szeretnék rá, és elég csak az órát és a percet jeleznie. nem kell DCF és semmi más extra, csak anyi hogy egy gombal lehessen beállítani az órát, és egy másikkal a percet., és végül a kijelzőre kiírja az időt. vagyis a lehető legegyszerűbb PIC-es vagy PIC nélküli megoldást szeretném megvalósítani. ehhez kérek segítséget, kapcsolási rajzot, ilyeneket (PIC esetében jó lenne a megírt program is, vagy valaki aki segít a programírásban, mert még eddig nem nagyon foglalkoztam picekkel. a válaszokat előre is köszönöm
Kimész a kínaira, 500ft. És még rádió is van benne...
 ...ezért új topic?
http://bsselektronika.hu/ itt van egy hát nem a leg egyszerűbb a versenyre akarod???
Nézd meg az LM8560 -as IC adatlapját, ott van kapcsolási rajz is hozzá.
Itt van egy pl, még én is össze tudtam rakni, lcd-s, de óra.Bővebben: Link
Bővebben: Link Külön topic minek kellett?
de megnézheted a TMS 3450-et is, ennél egyszerübb nincs...
ez nem valami pontos szerkezet... az órajelet a hálózati 50 Hz (vagy máshol 60 Hz)-ről veszi, ami köztudottad nem atomóra pontosságú, és nagyon sokat fog késni sietni az óra...
szerintem pakoljon rá, pár számlálót, LED dekóder IC-t + egy pontos kvarcot, aminek leosztja a számláló frekijét... (32.7xx KHz - 2 hatvány az a lényeg, és a számláló N.-ik bitje az 1mp-es időalapot szolgáltat) A számlálók resetjét úgy állítod hogy 24 óránál meg 60 percnél (esetleg 60 másodpercnél már 0-t adjon). A beállítás meg elvégezhető úgy, hogy manuálisan lépteted fel-le a számlálókat, és addig esetleg leválasztod az órajelet róla + ha nincsen másodperc kijelzés, akkor az óra/perc állításnál resetelődik a másodperceket tároló regiszter.
Egyszerüt kért nem atom órát. Tény, hogy nem a pontosságáról hires dehát valamit valamiért. Egyszerü és olcsó ez alényeg neki.
enyém sem bonyolult... ez még egyszerűnek számít.
Ha másodperc is kell, ott a nixie órám kapcsolása, a 74141 IC-t 7447-re cseréled, a PIC kapcsoló kimenetei egy NPN tranyón keresztül kapcsolják a tápot a kijelző közös anódjára, és máris kész...
igen ezt néztem (mert lehet hogy nem hiszitek, de elötte körbenéztem az oldalon/fórumon, és mivel nem volt olyan amire én gondoltam ezért merészeltem új témát nyitni)
de akkor sztem megépítem ezt, mert nem igen van jobb
Sziasztok!
Tudna valaki segíteni LM8560-nal olyan kapcsolást készíteni, amelyik nem hálózati tápot használ? Elég nehezen értelmezem az adatlapját, valaki legyen szíves, mutassa meg, hogy használjam! (Autóba kellene). Találtam egy rádiós órát, amiben ez az IC van, és van neki 9V-s elemnek hely. Próbálom felfogni a nyákot, de még életre sem tudtam kelteni... Köszönöm a segítséget, zimpee

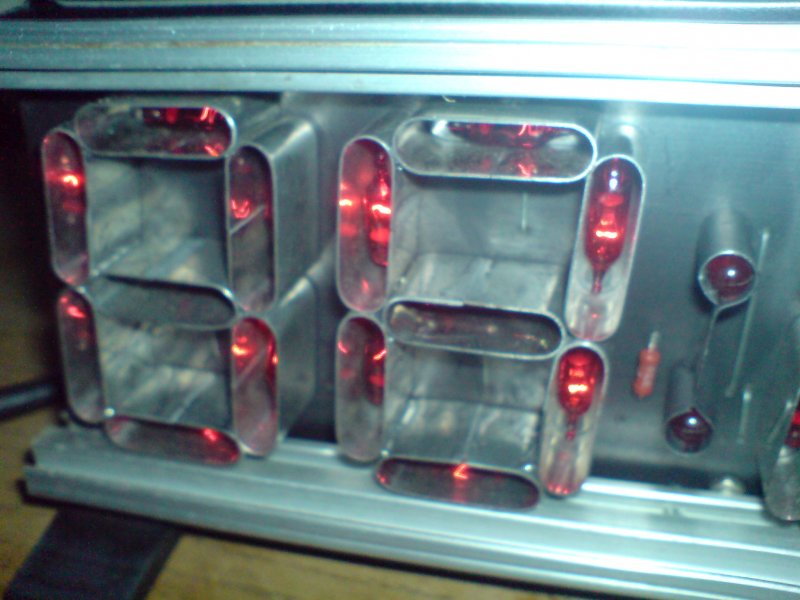

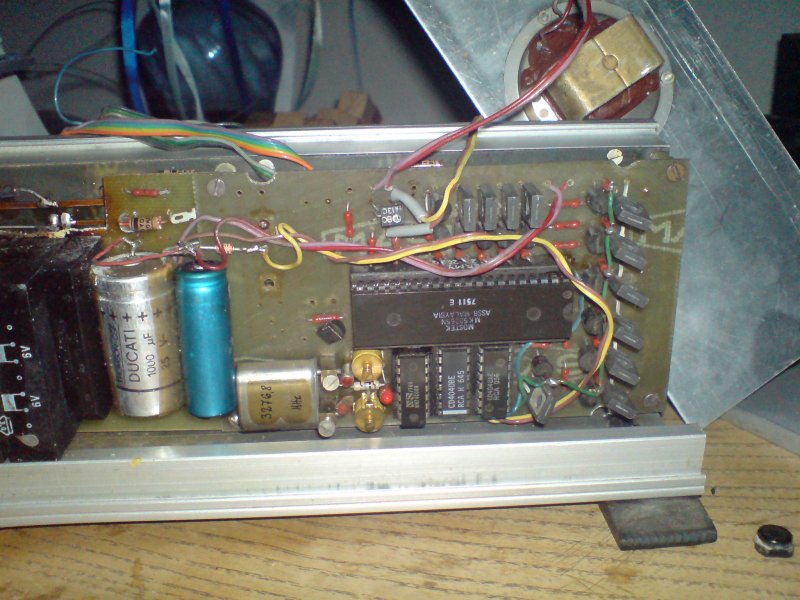

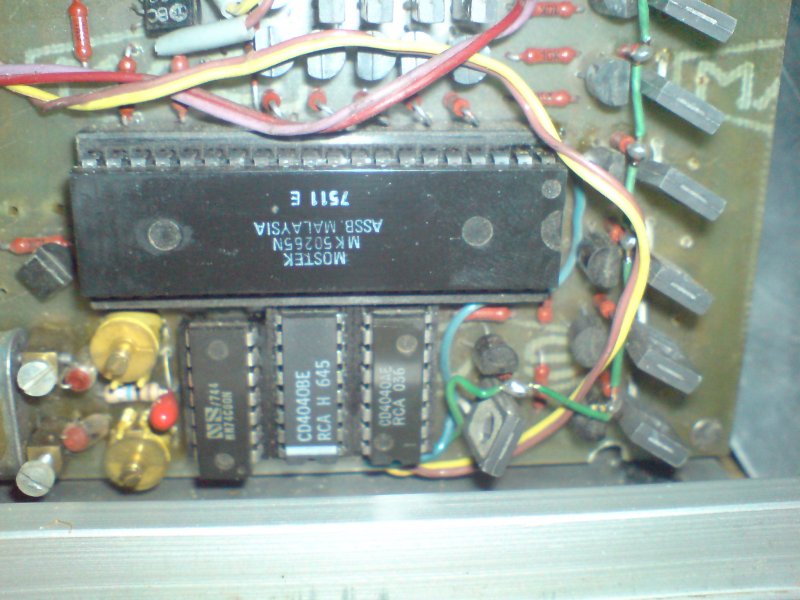

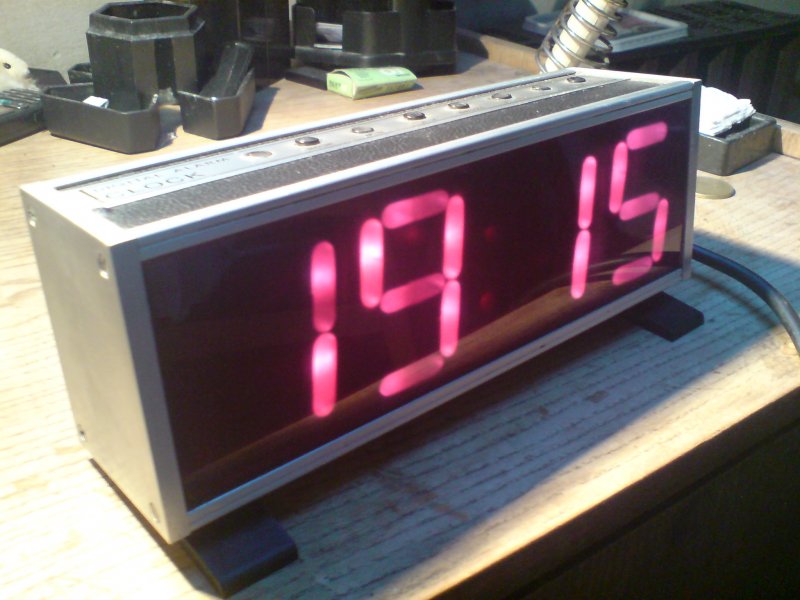

Sziasztok! Felteszek néhány képet egy digitális óráról, amit édesapám készített a 80 évek elején. Kérdésem lenne, hogy nincs-e meg valakinek a meghajtó IC Mostek MK50265N leírása, vagy legalább a lábkiosztása. Érdekesség, hogy a szegmenseket izzólámpák alkotják.
Sziasztok!

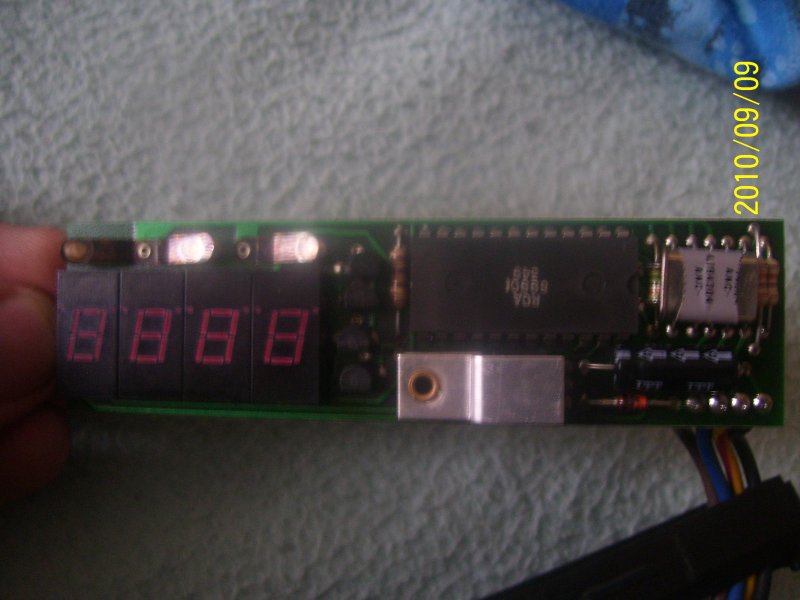

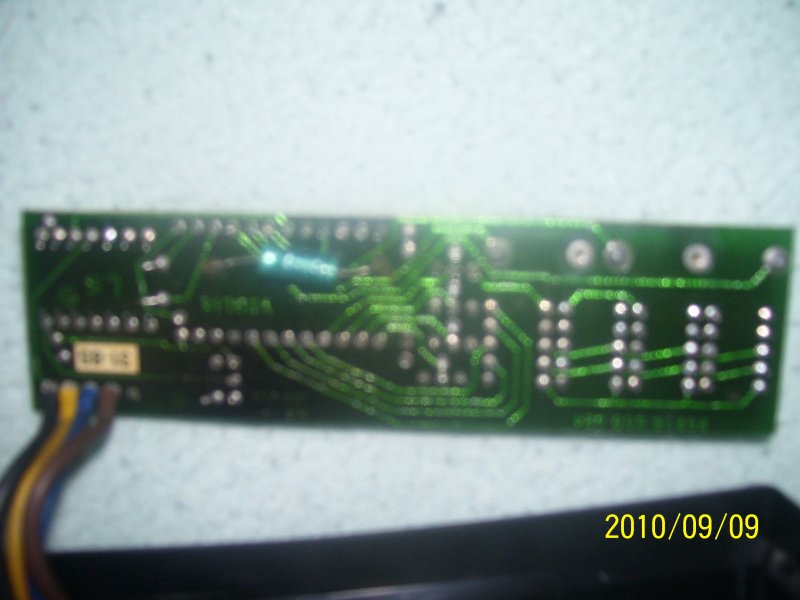

Van 1 Vegliaflash márkájú digitális órám az autóba. A problémája hogy csak 000-át villog és be állítani se lehet az időt, egyszer magához tért 1 év alatt de leálltam a kocsival és elfelejtette magát. Mi lehet a hibája?
Valószínű elromlott
 Ez egy olyan öreg óra, hogy csak na. Szerintem nem megy az ic oszcillátora, mert ez olyan fajtának tűnik amit eleve óraic-vel gyártottak (mint amit az előző h.sz-ban is mutattam) és így a kezdeti 0 értéken áll az óra, nem jár. Lehet az is, hogy addig nem indul csak el, amíg az órát be nem állítod, de ha nyomógomboki működnek, akkor megint csak az ic-ben lesz a hiba. Azt a nagy quartzot azért nézd meg az ic-mellett, ha az nem érintkezik, akkor is lehet,hogy leáll az óra, kocsiban kirázódhat/elrepedhet a forrasztás a nagy tömege miatt. (Milyen autó? fiat, alfa ?)
Fiat Uno 85ös
tetszik ez az óra remélem működésre lehet bírni Pont néztem az órákról a képet amit felraktál nagyon tetszik holnap szétszedem megint át forrasztgatom a dolgokat amik gyanúsnak néznek ki
hmm nem bírom szerkeszteni az utolsó hozzászólásom így újat írok. Műűűködik
bár nem csak a quatz-ot kellett mert csak a másodperc indult el utána 5 másodpercig és kezdte újból a 000át meg piszkáltam mindent és utána már állítani is tudtam
Hello!

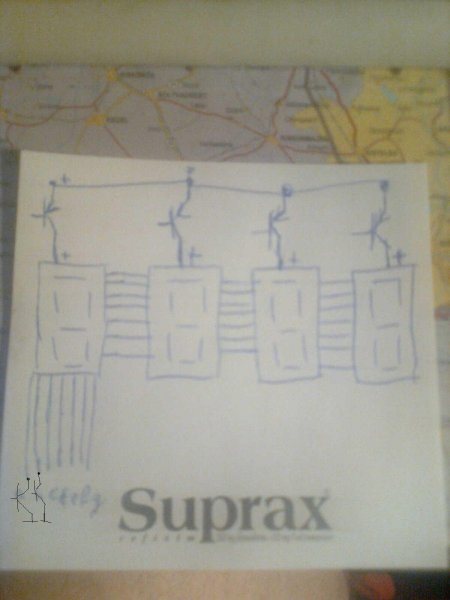

Az lenen a kérdésem hogy épitgetek egy órát vagyis egy gyári óra csak a kijelzöket akarom nagyobbra cserélni és ezért szeretném meg tranyózni az ic t hogy ne öljem meg. Valaki tudna abban segíteni hogyan kössem be a tranyókat hogy a szegmens vezérlésekhez 0 tudjon kapcsilni?? Milyen tranyót tegyek oda npn vagy pnp? az a gond vele hogy multiplexelve van és a közös anódnak van egy tranyója az jo de a katódokat kellene meg tranyóznom csak az a gond vele hogy majdnem táp feszen van kikapcsol állapotban a katód és mikor világit akkor lecsökken addig a katódon a fesz és ugyebár mikor a led nyitófeszültsége és világit. Ha nem volt érthető valami akkor kérdezzetek. Amiken a betűk vannak azok a katodok. Elég sokféle képen ki próbáltam de nem jött össze. Előre is köszi a segítséget!! |
