Sziasztok! Kicsit megint foglalkoztam a Rotel RX850-el, de nem az igazi a dolog. Röviden: kiváltó tranyókkal kellett dolgoznom, de nem tudtam levinni a nyugalmi áramot eléggé (eredeti hozzászólásom: https://www.hobbielektronika.hu/forum/topic_post_2514982.html#2514982). Suba 53 javaslatára csökkentettem R621 értékét, így már működött a nyugalmi áram beállítás, de az a probléma, hogy szép lassan, 10-15 perc alatt elmászik, folyamatosan növekszik. A javított oldalon a hűtőborda is egyértelműen melegebb mint a gyári oldalon. A hőmegfutás elleni védelemért a Q607 (2SB605L) felelne elvileg, ez gyári tranyó maradt, kimértem, működni látszott, majd hővezető ragasztóval visszaragasztottam a bordára (nem furatos tok, gyárilag is ragasztva volt). Melóból elhoztam a hőkamerát, semmi nem melegszik túlzottan, szép lassan az egész javított oldali végfoknak emelkedik a hőmérséklete honogénen (legalábbis a borda miatt is tűnhet így gondolom, de egyéb gyanús dolgot nem látok). Mi lehet ennek az oka? Mégis rossz lehet a Q607? Köszi előre is!

Szia!
A működési leírás korrekt, és igen, a VR601 trimmerrel lehet a nyugalmi áramot belőni. Nincs sajnos pontos értékem, a SM nem tér ki rá, szóval marad a szkóp. Egyébként van rá kivezetve külön mérőpont csak az a kapcsoláson nem látszik. Szóval, R621. Nekem is eszembe jutott, csak nem tudtam jó ötlet-e abba a körbe belenyúlni. De kipróbálom, köszi!

Sziasztok!

Adott egy Rotel RX850-es jószág. Az egyik oldalon rövidre zárták a kimenetet, végfokban sok minden elszállt. Addig jutottam, hogy mindent kicseréltem ami szétment (szinte minden....), sajnos kiváltó tranyókkal kellett dolgoznom, amiket még kapni is lehet. Igyekeztem párosítani amennyire tudok, hasonló hfe-vel mint a gyáriak. A helyzet az, hogy nem tudom a nyugalmi áramot eléggé lehúzni. A meghajtó áramgenerátornál ha ugyanakkorára veszem az áramot mint a jó csatornán, akkor sokkal nagyobb nyugalmi áram alakul ki a javított oldalon, ez persze normális is lehet. Az lenne a kérdés, hogy min változtassak, hogy rendesen be lehessen lőni a munkapontot? Nekem a képen pirossal jelölt R627 / R629 növelés tűnik célszerűnek (220 vagy 270R??). Vagy mi lenne ebben az esetben a jó eljárás?
Köszi a segítséget előre is!

Köszönöm a magyarázatot! Nekem is az volt az első gondolatom, hogy ki fogom próbálni mindkét verzióban, aztán meghallom milyen lesz Nem ígérem, hogy mostanság, de ha lesz fejlemény, esetleg valami kész/félkész jószág, posztolok majd!

Igen, az érthető, hogy megemeli a katódfeszültséget, és ugye relatíve stabil nyitófesszel rendelkezik, de ezt mit ad a rendszerhez? Inkább az nem tiszta, hogy miért jó ez ebben az alkalmazásban, vagy miért nem, mit ad hozzá, mi van ha nincs ott? Ilyesmire gondoltam.

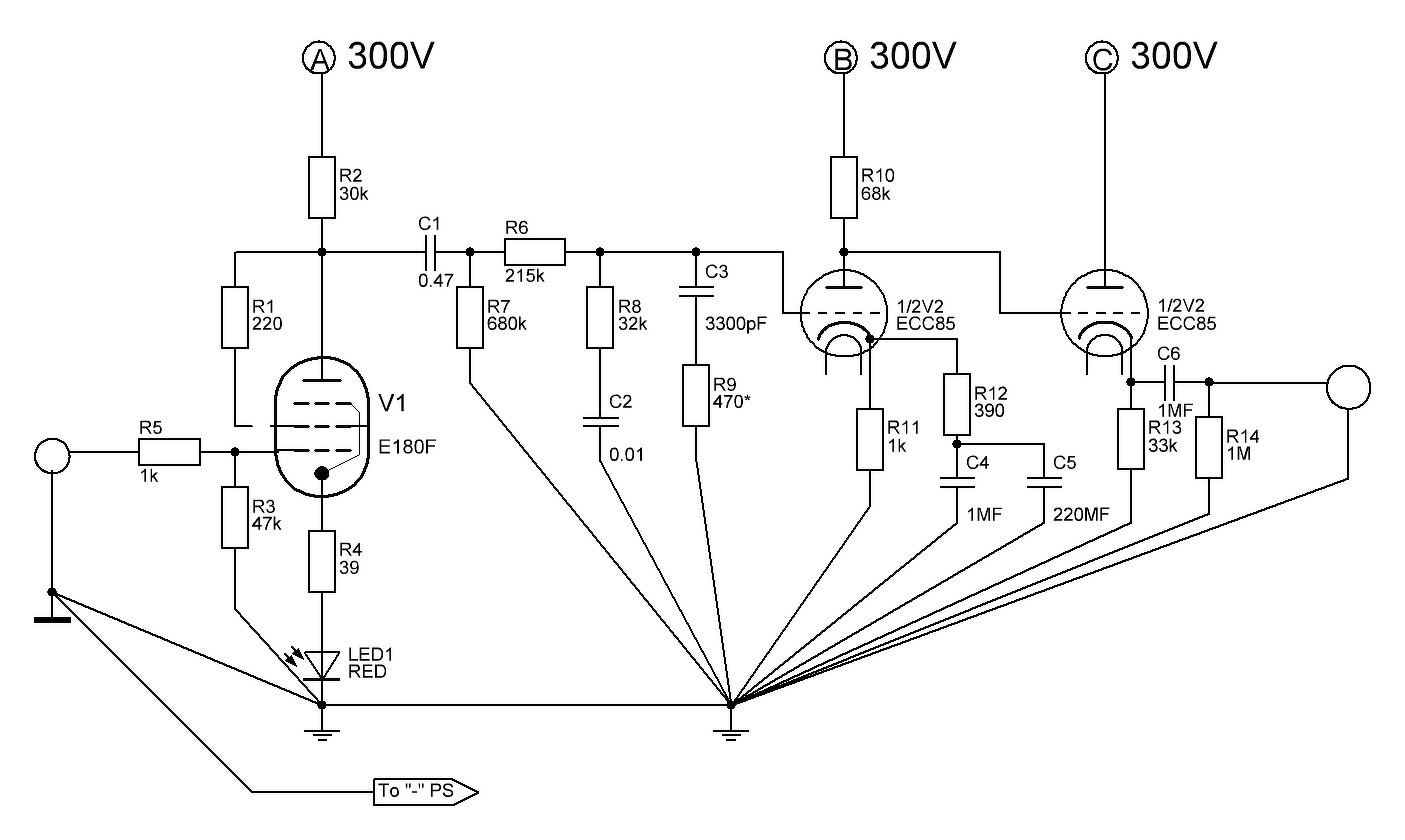

Azt tudja velaki esetleg, hogy az a LED mit keres ott a katódkörben az E180F nél?

Köszi a választ! E88CC ből van 7db, szóval azzal nem lenne gond, de ez valóban nem az a hétvégi gyors projekt kategóRIA(A) (hahaha... ). Mindenesetre elég jól néz ki... Meg gondolom még, főleg, ha ennyire ajánlod. Lehet építek egy egyszerűbbet és ezt is, aztán meghallgatom mit mondanak. A csatolt képen látható egyszerű jószágot találtam még E180F el és ECC85-el (az is akad itthon pár darab...). Gondolom a PH3 az MC-t is tud, azért kell a kis fesz JFET bemenet.

Sziasztok! Végre eljutottam oda, hogy vettem egy komolyabb lejátszót (SABA PSP 250), és kellene hozzá egy RIAA amit csövesre szeretnék (nincsenek azért nagy igények, nem tartom magam kifejezetten audiofilnek, csak nagyon szeretem a zenét ). Szóval van itthon E88CC és aranyozott lábú E180F, elsősorban ezekből építkeznék, tudtok ajánlani esetleg ezekkel a csövekkel valami kapcsolàst MM hangszedőhöz? Másik csövekkel is érdekelnének bevált, egyszerűbb felépítésű kapcsolálok. Köszi előre is!! Kellemes ünnepeket mindenkinek!

Az elképzelhető, egyenlőre nincs nálam a cuccos, csak most tervezem hozzá a PCB-t és kifogytak a lábak... Azért akartam tudni, hogy mit használ mire pontosan. De ha a PWR LED rá van kötve a tápra az a legnagyobb őrültség egyébként (elrakom DEEP SLEEP-be az ESP-t ahol fogyasztana 5uA-t erre van rajta egy LED ami megeszik kb 5mA-t ?!). Köszi!

Sziasztok!

Használt már valaki esetleg ESP-07-et? Csatoltam róla egy képet, az lenne a kérdésem, hogy a fent lévő két LED hova van kötve/melyik lábbal vezérelhető. Most tervezem hozzá a panelt, és nem tudom, tegyek-e rá pluszba LED-et, vagy tudom-e használni az ON board darabot. Annyit sikerült kiderítenem, hogy az egyik egy PWR LED a másik pedig elvileg Status semmi több info nincs róla a neten... Köszi!

Sziasztok!

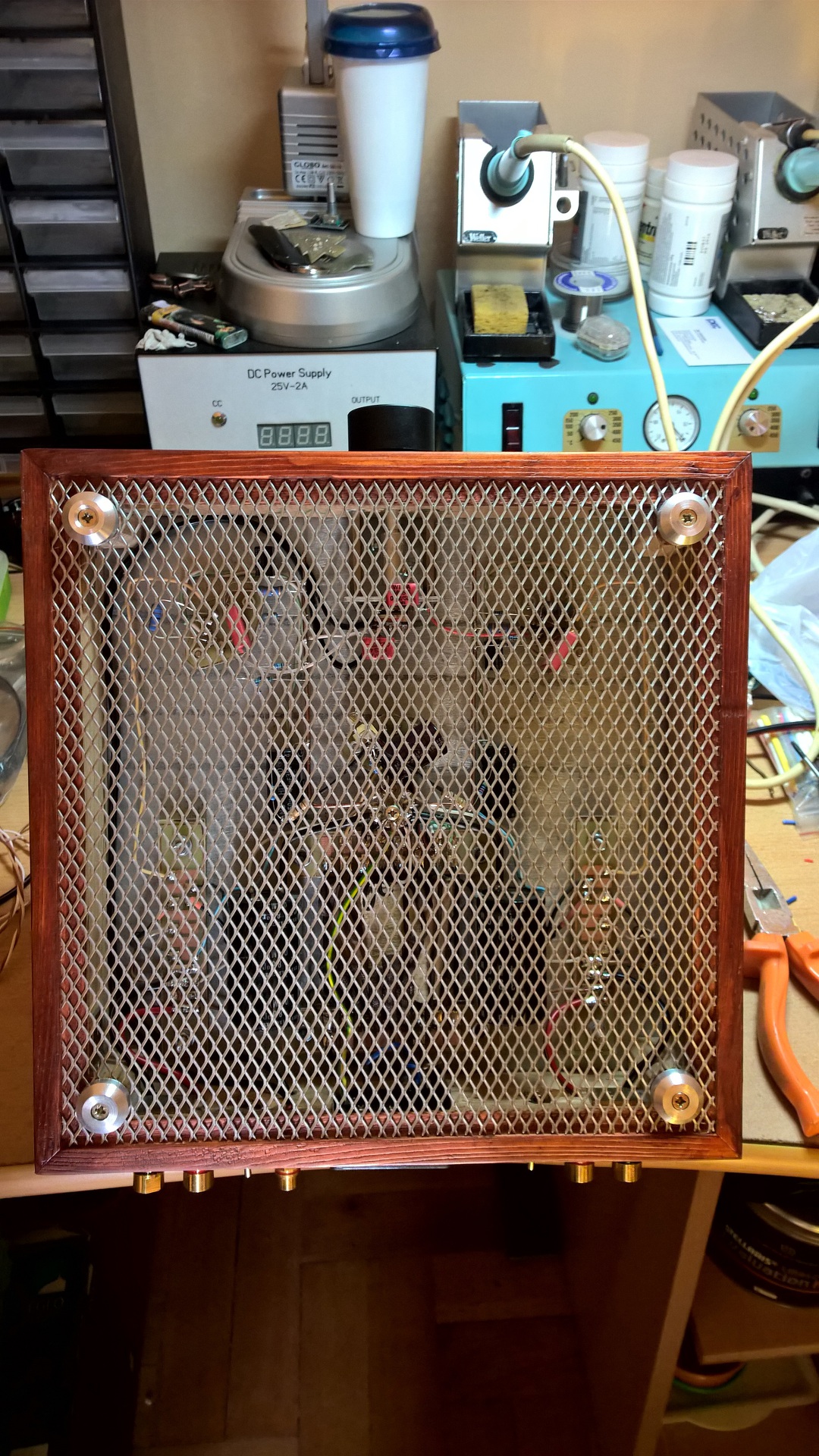

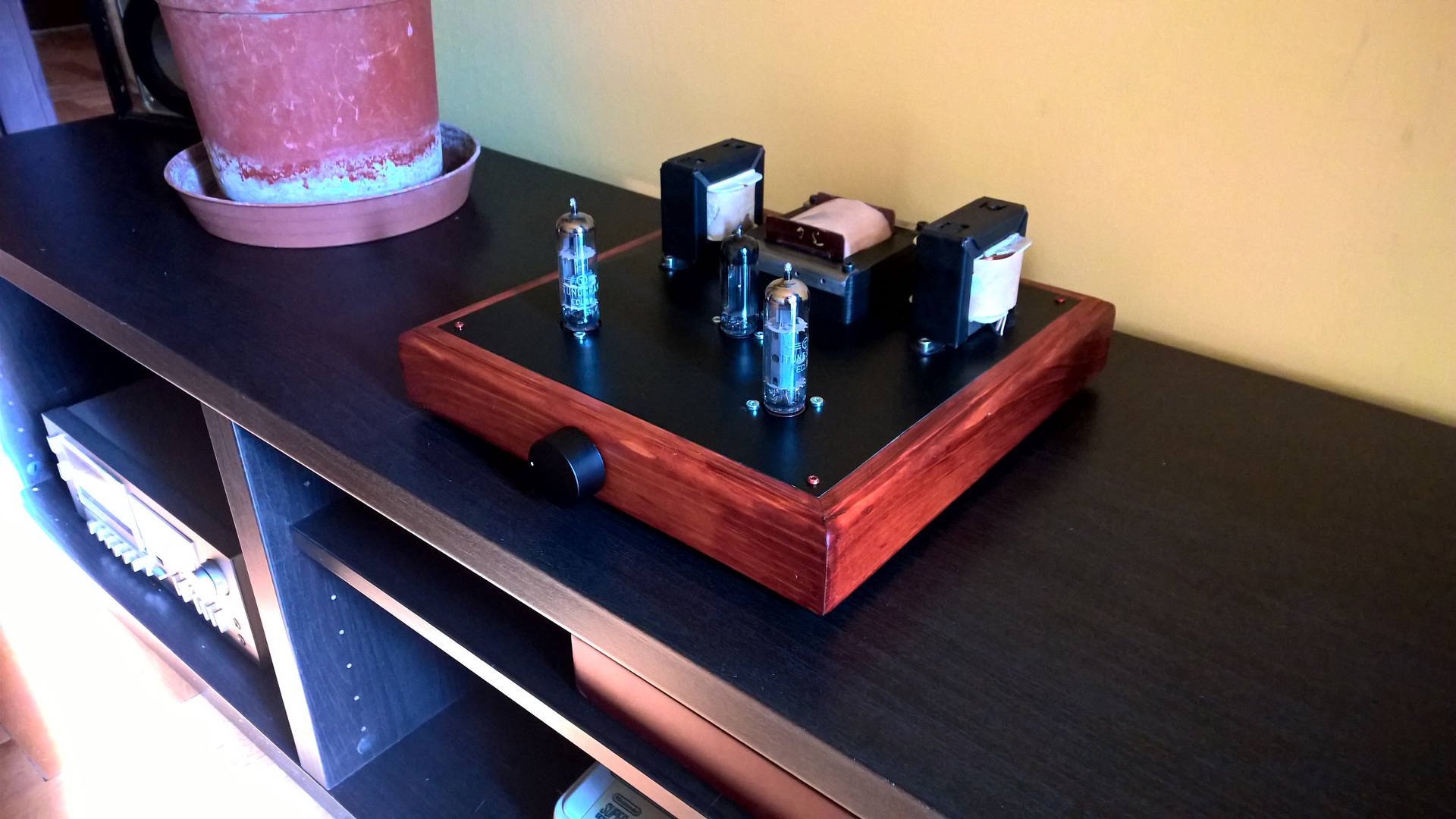

Csak egy kis építés... Valamikor egy éve kb. eszembe jutott, hogy van otthon két kisebb kimenőm amit a PL508 SE-hez csináltam, de nem lett elég, egy régi rádió trafóm, meg némi ECL86 és EZ80 csövem. Eredetileg úgy terveztem, hogy minden lemezzel és mindennel együtt az epítés max 48 órát vesz idénybe, mindenesetre azóta eltelt egy év így csak úgy hívom, hogy "nettó 48 órás erősítő", ugyanis az összes ráfordított idő ennél tényleg nem volt több (a bevásárló túrákat nem vettem bele persze...). Mindenesetre ilyen lett, ez most jó lesz egy darabig, amíg nem csinálom meg a 6P3SZE PP-t. (Igen a fa csak sima fenyő, de ez volt otthon gyorsba). A trafókra még lehet 3D nyomtatok valami burkolatot, mert a kimenők pl. a jó öreg töredezős műanyagból vannak.

A termikus kapcsolat fontosságával tisztában vagyok, valójában oda van ragasztva a bordához gyárilag, azt nem változtattam. A nyugalmi áramról köszönöm az infót, én is arra gondoltam, hogy a jó csatornával összenézem majd.

Köszönöm, el fogom olvasni mindenképp! Jelenleg addig jutottam, hogy kiforrasztottam a végtranyókat és biztosíték csere után azok nélkül megvizsgáltam a működést. Jelenleg végtranyók nélkül tökéletesen működik, áramgenerátor megy ahogy kell, mind a két meghajtó tranyó szépen kapja az AC jelet is, teljesen szimmetrikusan. Elképzelhető, hogy ügyetlen voltam, és rövidrezártam a kimenetet, azért haltak el szerencsétlen végtranyók így a finish-ben. Mindenesetre beszerzek még egy adag végtranyót és neki lehet futni újra, jelenleg úgy tűnik rendben van az áramkör többi része. A fő probléma a 150Ohm-os ellenállás szakadása lehetett a teljesítménykörben. Köszönöm a segítséget, az írást pedig tanulmányozni fogom!

Kiszedtem a tranyókat, zárlatosak voltak. Kicseréltem az R629-et, betettem új PNP-ket. Szépen ment az áramgenerátor, a kimeneten nem volt DC, látszólag minden rendben volt, majd kb 10mp alatt mid a két 6.3A-es táp biztit kicsapta, és az összes végtranyó zárlatos lett... Ez pont akkor volt, mikor a kimenetről elvettem a mérőcsúcsokat, nem láttam/éreztem, hogy rövidrezártam volna a kimenetet, mindenesetre kifogytam a tranyókból, majd folyt köv. Köszi azért a segítséget.

Vannak problémák. Megmértem így a végtranyók BE feszültségét, és a PNP oldalon 36V ot mérek... Mértem most zárlatra mind a két tranyót, és a BC között rövidzár van. Kiforrasztom és megnézem úgy is, mindenesetre gondoltam az R629 zárlatos lehet akkor, kiforrasztottam és szakadás. Szóval Lehet, hogy a két vadiúj tranyó amit beraktam PNP oldalon egyből megpuhant R629 hiányában ahogy bekapcsoltam az erősítőt. Egyenlőre nem tudom, de vizsgálgatom. Köszi mégegyszer!

Köszönöm a gyors választ! Kiszedtem Q613-at és Q615-öt, így a végtranyók nem szólnak bele a körbe (a végtranzisztorokhoz elég nehéz hozzáférni, lecsavarni a bordáról stb.). Visszatettem a 220Ohm ot is. így ebben a helyzetben a végtranyókon kívül az összes tranzisztornak megfelelő a BE feszültsége, viszont még mindig nem jó az áramgenerátor, habár itt nem tudom így mennyire szól bele a Q611? Az R621 en kb 1V feszültség esik, ami nem függ a potméter változtatásától, az ellenállások jók, nem szakadtak, nem mászott el az értékük, a poti is jó volt látszólag, de lecseréltem a biztonság kedvéért, tehát a Q607 nyitófesze 0.6 körüli, az ellenállások jók, azon folyik kb a 10mA de az R621-en nem 10mA folyik, ami arra enged következtetni, hogy a Q609 bázisán folyik ki a maradék, de nem tudom ez miért van. Próbáltam a C607 cserét is, de nem segített. Valamint próbáltam az összes kondi nélkül is egyesével, mivel azok a DC ben sokat nem szólnak bele (C611, 613, 615, 609), hátha valamelyik átvezet. Már kezdek teljesen beleőrülni it a dologba. Ha lenne még tipped esetleg, hogy mit nézzek meg, nagyon megköszönném.

Sziasztok!
Szeretnék némi segítséget kérni. Egy Rotel RX-850-et javítok, aminek az egyik oldali végfokjában voltak hibás tranyók. Sokat szenvedtem vele, én is figyelmetlen voltam (felcseréltem véletlen egy NPN-PNP párost, aminek a hatására szétdurrantottam a még működő végtranyókat is.... ). A gyárilag használt tranyók beszerezhetetlenek, így kerestem kiváltókat, azokat beépítettem, de sajnos nem akaródzik működni. A csatolt képen látható a végfok, a bemeneti diff erősítőn kívül és a Q607-en kívül már mindent cseréltem kiváltóra (csatoltam egy képet a kiváltókról is). A probléma az, hogy nem akaródzott meghajtani a végfokot a diff erősítő, a kimeneten kb 1.5V os egyenfeszültséget mértem, szóval elkezdtem az R621-et növelni, 1k alatt semmit sem produkált. Így már meghajtja a Q613 és Q615 párost, de erősen aszimmetrikus, az egyik tranyó bázisán több mint 3Vpp van a másikon meg kb 1Vpp. Itt egy kicsit meg vagyok lőve, mit kéne változtatni, hogy szimmetrizálódjon a meghajtás? Előre is köszi a segítséget!

ronin75 kolléga linkjében, megtalálható a kapcsolás, habár a fórumon sok minden elhangzott annó, ami miatt kisebb átalakításra szorult (mármint a kapcsolás maga), ha érdekel a maradványaiból kinézem az alkatrész értékeket, amivel végül nekem jól működött. Én is szeretném egyébként egyszer újra életre kelteni, kimenőt kell hozzá csinálnom... (és mindig rakjatok biztosítékot az anódkörbe...)

Ezt hogy találtad meg? Jó lenne tudni ilyen advanced keresési technikákról a fórumban, az megint másik kérdés, hogy hogy linkelted, hogy egyből az én kommentemre ugorjon? Kicsit offtopic a kérdés mondjuk, bocsánat.

Első erősítőm egy EF80-PL508 volt, sokáig hallgattam, nagyon szépen szólt, sose volt bajom az EF80-al, mikrofóniásnak mikrofóniás volt, ha az ember megkocogtatta a csövet akkor hallani lehetett a csilingelést a hangszóróban, de ez a zenehallgatást egyáltalán nem befolyásolta. Kár, hogy egyszer összeégett a végcső egy repedés miatt, és leégett a kimenő.... Azóta is hiányolom.

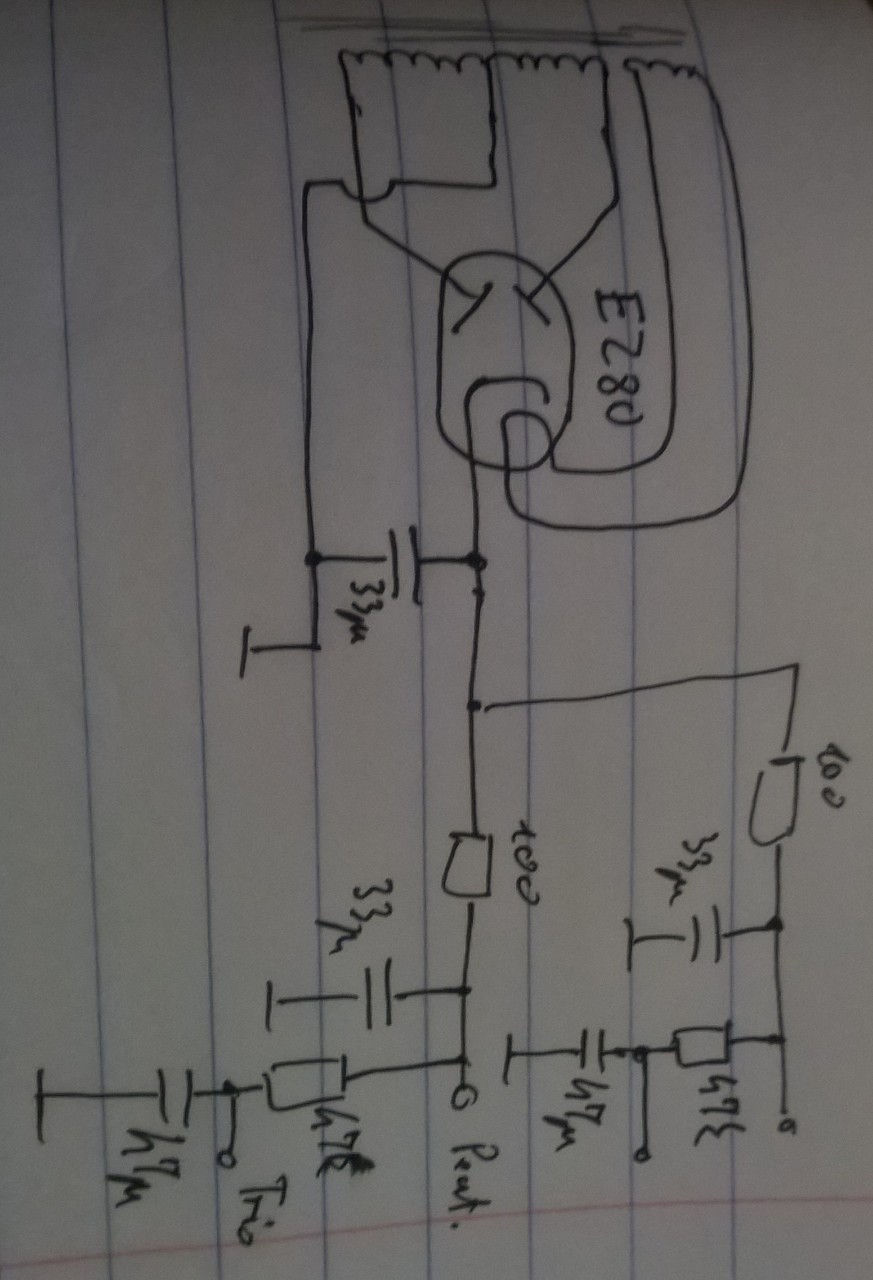

Szia! EZ80 az egyenirányító, azzal a bekötéssel, amit az előző kommentembe felcsatoltam. Igen, azt néztem, hogy 50u-nál nem szabad nagyobbat tenni puffernek a cső után, viszont ezek szerint azzal nem hajtom szét, ha a szűrő kondik nagyobbak. Találtam még 330u-t, megpróbálom azzal is, hátha elég lesz. Meg majd rakok fel képet, csinosnak ígérkezik egyenlőre . Köszi!

Sziasztok! Múltkor szétnéztem otthon és rájöttem, hogy van egy rádióból bontott trafóm, két kinenôm ultra lieár megcsapolással (még a PL508 SE-hez tekertem, de kicsi lett a vas), EZ80 és ECL86 is akadt, szóval nem volt több kérdés. Az elektroncso.hu n talâltam is egy jó kis kapcsolást, csak graetz egyenirányítóval, így hasraütésre a csatolt tápot rajzoltam meg. Már össze is raktam nagyjából a cuccost, ma volt a teszt bekapcsolás de sajnos elég nagy a brumm. Ha a két 33µF os táp kondit kicserélem 470µF ra akkor megszûnik (ekkora van most itthon, kipróbáltam, de félek ezzel eléggé izzasztom az EZ80at, még ha az ellenállás után is van...). Mekkora kondit javasolnátok? Vagy miként módosítsam a tápot, hogy kisebb legyen a brumm? (kb. 40mVpp 100Hz van a kimeneten az eredeti felállásban). Elôre is köszi!

Köszi, ezt még nem hallottam, de még máskor is jól jöhet. Megnézem németbe is hátha van hasonló, viszont jelenleg megoldódni látszik a dolog, szóval még gondolkodom, hogy rámenjek-e arra az ebay-esre is tartaléknak.

Azta... Meglepetésként ért a dolog Ha esetleg eladnád akkor már van is rá vevő... Milyen állomáshoz van ez a páka (ha jól látom be van kötve egy pákába...)? Egyébként megkértem a német ebay-en egy eladót aki 2402199 állomást árul, hogy nézze meg nekem milyen termosztát van benne, küldött képet és abban is ilyen van, szóval vannak alternatíváim.

Ebben látszólag nem értünk egyet. Nem mondanám, hogy nem könnyű eladni a wellereket, két hete volt fent 50ezerért egy WECP-20 állomás pákával, na azt teljesen irreális árnak gondoltam, már nincs fent... Mindig Wellert használtam, kínai állomást soha sem vennék, nem azért mert nem jó, ez sajnos már így alakult ki, és aki próbálta mind a kettőt az érezte is a különbséget valószínűleg (ha ezt eladnám valószínűleg Metcal-t vennék). Egyébként ha külföldi ismerőssel sikerülne megvennem a német ebay-en lévő termisztort, akkor 15ezerért lenne egy milliószor jobb pákám mint amit kínaiba valaha is kapsz, de ha ez nem sikerül, és kiderül, hogy van olyan állomás aminek a pákájába olyan termisztor van mint ami nekem kell, akkor is szívesebben költök 25ezret a DS100-asomra mint valamivel kevesebbet egy kínai csodára. Arról nem is beszélve, hogy ez kiforrasztó állomás is, így ha mindkettőt akarom, akkor az lenne mint ami most van, van egy kattogós ami labortápról jár, és ott a szippantós ami a dupla állomásról, gazdaságtalan a helykihasználás. És otthon van az asztalomon, szóval csak megcsinálnám.

Ezt nem értem... Amit én keresek az gyári Weller termisztor, a fűtőbetétbe való, abba tervezték 40 évvel ezelőtt. De ha megnézed a Linket amit Johnyy0004 küldött, ott láthatod, hogy hogy néz ki (pont ugyan úgy mint a kattogós betét, vagy az LR21 termisztor). És mivel ilyet nem lehet nagyon kapni, gondoltam veszek egy olyan Weller pákát amibe ilyen van, kimentem és kész. Egyébként ez a DS100-as állomás annyira ritka, hogy nem akarom módosítani, egyszer netán eladnám így sokkal többet ér.

Szia! Melyik Weller topikra gondolsz (többet is találtam)?Lehet bemásolom oda is akkor, csak láttam, hogy kevésbé megy az aktivitás. Amit küldtél, azt én is megtaláltam, de mivel nem postázza Magyarországra, ezért az ebay nem engedi megvenni... kiírja, hogy nem postázható Magyarországra, így semmit nem enged, próbáltam írni az eladónak is, megkérni, hogy küldje már el, de azt sem engedi. Egyébként meg olyan, mintha nem élne a hirdetés, mert ha rákeresek a német ebay-en, nem találja meg... De köszi!

Sziasztok! Csak azért ide írok, mert látom, hogy ez a topic eléggé él még. A helyzet az, hogy kis segítségre lenne szükségem a következőben: Van otthon egy Weller DS100-as állomásom, ez egy dupla kombi állomás, két szabályozható elektronika van benne és egy kompresszor, így egy forrasztó-kiforrasztó állomás, meglehetősen ritka darab, neten azért hébe hóba találni róla képet. Ezt én annó úgy szereztem, hogy csak a kiforrasztó páka volt meg hozzá, azóta is többször próbáltam hozzá szabályozható forrasztópákát szerezni, most szereztem is egy LR21-et (csati 5pin DIN), és mit ad Isten, nem jó hozzá... Mint kiderült teljesen más termisztor van a kettőben, az LR21 az 22Ohm PTC az enyém pedig 1MOhm NTC (nagyobb a range, valószínű ez valami iparibb kivitel, gondolom pontosabban szabályozható, mondjuk ugye full logaritmikus). Szóval ami nekem kellene az a Weller 24410 termisztor... És természetesen beszerezhetetlen, Welleréknek is írtam már múlt héten, de semmi válasz (persze nem várom el, hogy egy 40 éves terméket supportáljanak, csak hátha). Viszont amibe még ilyen páka lehet, az talán a 2402199-es állomás, az lenne a kérésem, hogy ha valakinek netán lenne ilyen, szedje szét és mérje meg benne a termisztort, vagy ha feliratozva van akkor vagy 24410 vagy 52441099 kellene ráírva legyen. Ha esetleg jó, akkor meg veszek egy ilyen állomást és kibontom a pákát... Nagy segítség lenne... Bocs a regényért, köszi a fáradozásokat!

Rendben köszi, megpróbálom majd, esetleg megmérem az áramot, vagy ha felizzik az anód, akkor kicserélem EZ81-re, annak el kéne vinnie (csak az nincs otthon... :/ ).

Sziasztok!
Egy EZ80 elég lehet egy PCL86/ECL86 SE-hez? Előre is köszi!
