Végülis akksit kérdezett...
Ahogy nézem, egy 3 kW-os inverter is 300-400 ezer ft.

Igen, a veszteségek nélkül jön ki 6000 Ah. Az első találatom 100 Ah munka akkumulátorra 43 ezer ft, ezt szorozva hatvannal az 2.580.000 ft. A hatásfok sosem 100%, úgyhogy erre nyugodtan rá lehet dobni +50% tartalékot, ami 3.870.000 ft akkumulátorra. Ehhez képest egy ilyen teljesítményű inverter már nem is lesz drága.

3000W x 24h = 72000 Wh
Egy darab 12V-os 100 Ah-s akkumulátorban elvileg 1200 Wh energia tárolható. Ebből az jön ki, hogy 72000 Wh energia 60 darab 100 Ah-s akkumulátorban tárolható. Elvileg... Gyakorlatilag az akkuk hatásfoka miatt (függ a kisütőáramtól), és az inverter hatásfoka miatt simán kétszer-háromszor annyi akku kellene...
Szerintem inkább valami olajkályha, benzinkályha a járható út.

Sziasztok.

Mekkora akkumulátor és milyen inverter kell ahhoz, hogy 2 db egyenként 1500W-os hősugárzót 24 órán keresztül üzemeltetni tudjak?

Köszönöm!

Akkor hogy stílusosak legyünk, két 555-öt is használhatsz. Egyik astabil, a másik inverter üzemmódban, és a két kimenet közé kötöd a Led-eket. Az 555 az 5V-ból "lecsal majd 1V-ot, de az is elég lesz. 100mA-ig tudod használni.

Üdv Urak. Van inverteres mig,és awi gépem is. Érezhetően valótlan az LCD A kijelzése,igy próbáltam dc lakatfogóval mérni. mma-nál kb 50%-al mér kevesebet a lakatfogóm a kijelzett értétől. Mig módnál ez 25% körül van. Kérdésem,hogy a Voltcraft AC-DC 400A lakatfogó alkalmas e inverter mérésre. Ha nem,kérnék egy műszer nevet,amivel pontosabb mérést lehetne végezni.
Bár............ez csak az én képzelgésem,igy leirom: Elképzelhető,hogy hagyományos lakatfogóval is mérhető az inverter,csak %-os átszámitást igényel ? Bocs...............én csak egy lakatos vagyok.
Ez egy rövid fim róla : https://www.youtube.com/watch?v=dMvtBUeU6X4 A durva eltérés csökkent,de nem az igazi. Van egy Mastroweld gépem is,ez esetben 155A LCD állásnál kb 110A jöhet ki belőle valójában.

"Medium-Frequency inverter DC Welding Machine" kulcsszó alatt angol nyelvű leírásokat lehet találni a neten.

Nem tudom milyen fesz tűrésűek. A rajzot nem én linkeltem be. A sajátunkat meg nem tudom merre van, hogy belenézzek.
A helyzet az, hogy simán lehet kompresszor hiba. LG kültérivel jártunk úgy, hogy inverter hűtőborda magas hőmérséklet hibával nem indult. Természetesen a borda hideg volt. Már majdnem elkönyveltem panel hibának, mikor jött a gondolat, hogy a mellette lévő kültérivel cseréljük meg. A panel a másik kültériben hibátlan volt, annak a panelja pedig ugyanazt a hibát produkálta. A kompresszor meg volt szorulva. 2 vagy 3 éves alig használt gép. Sajna előfordul. Ha a led-es teszt jó, akkor a kompresszoron kívül lehet még a már említett visszacsatolással gond. Így nem tudja merre jár a forgórész. Ezt is az IPM modul figyeli. Sajna ez esetben is inkább a panel cseréje lehet a megoldás. A fontos a kompresszor hibájának kizárása lenne. A többi jó eséllyel gazdaságosan javítható…

Nem fog a forgórész megmozdulni (pláne terhelés alatt) ha sima frekvenciaváltóról hajtod. Hülye nyekergő hangot fogsz hallani és zabálni fogja az ampert.

Még egy banális kérdés, a legtöbb (nem mind) kompresszoron ki van vezetve a csillagpont is. 3 vagy 4 csatlakozója van a kompresszornak? Nem lehet, hogy el lett kötve, akár a fázissorrend akár a csillagpont, itt nagyon fontos hogy az inverter UVW és a kompresszor UVW pontjai stimmeljenek? Magyarázná a fura induktivitásokat.

Szia!

Próbáld már meg megnézni kompresszor nélkül az inverter kimenetét. Erre a legegyszerűbb megoldás 6 db led 6 db ellenállás meg kondi. Bővebben: Link ez is egy ilyen kütyü. A miénk most nem tudom hol van, hogy értékeket mondjak…
Mikor feszültség alá helyezed alaphelyzetbe állítja az adagolót (zörgés majd kattogás az egyik irányba és ugyanez fordítva), mondjuk csak akkor, ha nem kapcsöves.

Sziasztok! Megtudná mondani valaki, rádiózásban kezdő szinten, hogy kell használni az ilyet : Bővebben: Link szóval hova milyen illesztéssel mit kössünk? Az ilyen videókból nem nagyon okosodom : Bővebben: Link A cél az lenne, hogy a 130-174 Mhz vevővel más amatőr sávot is figyelhessünk.

Az egy más kategória. Pláne ha inverter. A saját készítésű inverteremben ha jól emlékszem 10A/mm² az áramsűrűség a trafóban, de lehet hogy 12 már nem emlékszem, és vígan nyomta a 120A-t is. A kimenőtrafó az meg egy harmadik kategória, oda meg nem az áram hanem a jó hangzás miatt kell a brutális menetszám meg a nagy primer induktivitás. Amiket most tekertem épp abba is elég lett volna akár 1000 menet primer is, mégis 2400 lett.

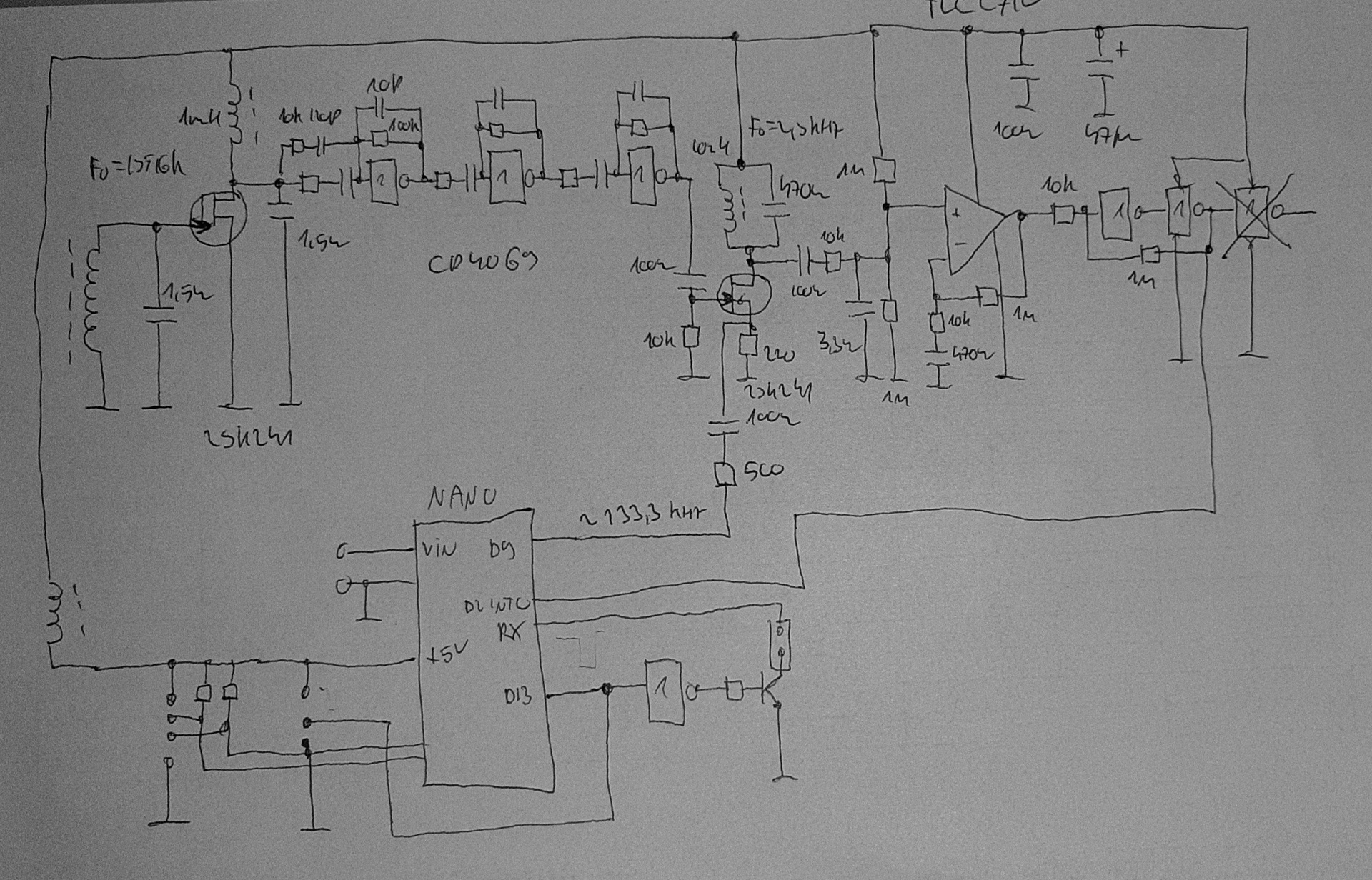

Már majdnem műkodik a hga22 vevő, a keverő JFET-es lett mondössze -6db veszteséggel. A keverő utáni fokozat egy lassú CMOS műveleti erősítő mert a szokásos CD4069 folozat a keverési melléktermékeket jobban erősítette mint a hasznos jelet, a komparátor már CMOS inverter mert a műveleti erősítőt ha a két fokozatot egymás után kötök torz jel jött ki.
Ami nem működik az a dekódolás, a saját FSK demeodulátor programom az 1 bitet nem veszi észre, azaz a realterm soros monitor mely tudja a 200 baudot a start bit a 0x68 helyett 0x60. azaz 01101000 helytt 01100000.
Illetve 60km re vagyok egy 100kW-os adótól de zajmentes jelet nem igazán kapok csak ha az adóval merőleges a ferrit antenna, pedig az össz erősítésem kb 10x20x10x10x0,5x200 = 2millió 126dB, plusz a komparátor amely négyszögesít kb 10x es

Mivel a fet biztosnságosan nyit 5V-ról is (logic level fet, 2,5V gate treshold), egyszerűen el lehet hagyni az inverter fetet. A gate-et földre kell húzni, hogy ne lebegjen, ha az arduino éppen reset-ben van.

Tehát ha jól értem, ezek feszültségjelek a szkópon. Így az inverter kimenőjele szinkronban van a hálózattal (a nullátmenet megegyezik,csak modulálva van?)
Köszönöm a választ.

Az oszcillószkóp képei. Látható, hogy elég torz a szinusz. Arról az inverter nem tehet, csak követni tudja.

Az inverter kimenőjele a hálózat szinuszával megegyező formájú (ha az torz, ez is. ). A teljesítményt "amplitúdómodulációval" adja ki. Legalábbis ehhez az ismert fogalomhoz áll közel. A hálózati 50 Hz-nél magasabb frekvencián impulzusokat rak rá a szinuszhullámra az előre meghatározott paraméterek szerint. Pl. 3%-ot nem haladhat meg a torzítás... Nem is tudná másképp, hiszen ha el akarna térni a hálózati alapjeltől, akkora áramokat kellene kiadnia, hogy belerokkanna. Valamikor lerajzoltam, később szkópról le is fényképeztem. Ha kell, megkeresem.
Tehát teljesen mindegy, milyen formájú a trafó, 50 Hz szinuszra kell méretezni.

Az a kérdésem,hogy az inverter által küldött 253V-os feszültség(amely négyszögjel),csak toroiddal transzformálható-e? Vagy jó az E-I lemezelt vasmag? Van egy 70cm2-es vasam és gondolkodom, hogy autótrafóként megtekerve tudnám-e használni?

Kifelé akarja nyomni az áramot. 253 V-nál lekapcsol az inverter. Hogy ne kapcsoljon le az inverter, alacsonyabb feszültségen dolgozzon, a hálózat felé kell emelnie a feszültséget. Ehhez jó a bekötés. Ha a trafón belül van a belső fogyasztás, annak is jó. A szomszéd meg kap 260 V-ot.

Hirtelen beugrott, az biztos jó. De aztán hiába gondolkodom rajta mire. Ha a nagyobb feszültségű ágra kötöm, a hálózat a kisebb ág, akkor magas hálózati feszültség miatt még hamarabb leáll az inverter, ha az invertert kötöm az alacsonyabb ágra, a hálózatot a magasabbra, akkor a hálózatra kötött dolgaimat vihetem a kukába. Így is 256V környékén kapcsol le, ezt hova emeljem még? ( a log szerint volt már pillanatnyi 259V is. ) ahhoz hogy az autotrafó érjen is valamit, a hálózati feszültséget fel kellene küldenem 265-270V ra. Legtöbb berendezés tápja 275V os soros ,vagy 400V-os (280V egyenirányítva ) elektrolit kondenzátort tartalmaz. Mint tudjuk a mai világban a névleg az szinte a maximum érték. Így inkább maradok a terhelésvezérlésnél. A legtöbb berendezés tápjára is úgy rémlik a 252V maximum van írva.
A másik alternatíva lenne a szolgáltató csesztetése. Miattunk nem fog vezetéket cserélni az utcán végig az tuti, a feszültség csökkentés ellen meg az szól, télen este 210V alá esne a hálózat, az miatt meg más reklamálna. ( bár ez saccolt érték, téli estét még nem logoltam. Ami késik nem múlik)

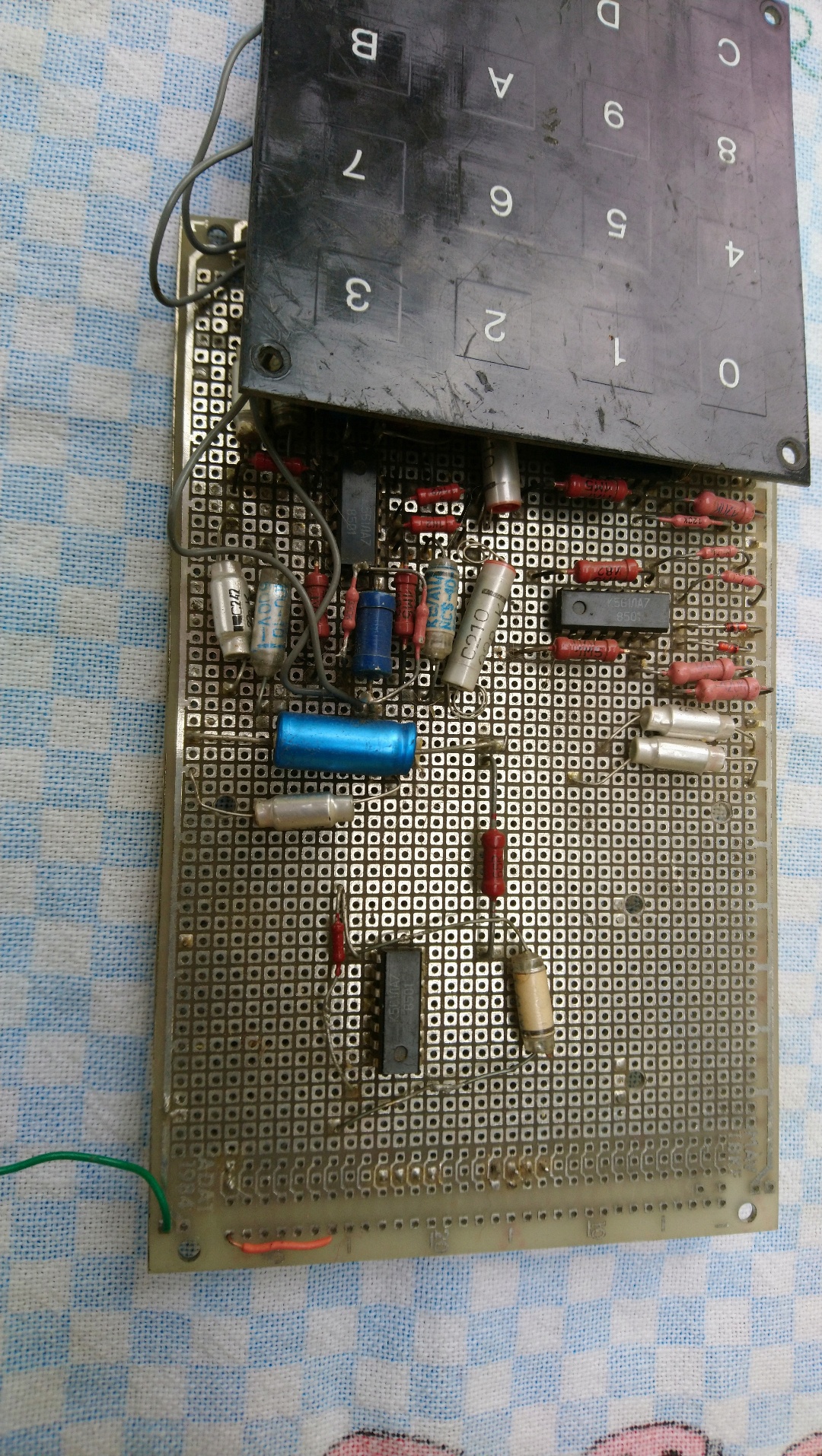

Ez egy fiatalkori kisérlet volt a "sör és vizelet álló" billentzűzetre.
CMOS IC-vel, ámbár K561LA7 (ami lánykori nevén CD4011).
Működött.

Ha nem audifül alkalmazás, akkor igenis jól használható CMOS inverter, még NAND kapu is, analóg célra.

A napelemes rendszereket nem kell bemutatnod. Nálunk felraktak egyet, azóta a hálózatot folyamatosan monitorozom, a bojlert (1,5kW), és egy hősugárzót (1kW) vezérelve a hálózati feszültség függvényében, de még így is előfordul hogy az inverter túlfeszültséggel (25XV) leáll teljesen 5-6 percre. Vezérelt terhelés nélkül napsütéses tavaszi, nyári napon 4-5 órát szinte csak ki be kapcsolgatna ( 1 perc üzem 5 perc szünet) Nem tudom az inverteren van e lehetőség a leadott teljesítmény csökkentésére, ha a hálózat nem képes fogadni, nem pedig leállni, mindenesetre a telepítőknek ezt a problémát nem sikerült megoldani.

Analóg erősitőnek szerintem (is) jobb a 4069:

4069
4049

Tetője válogatja, meg nem tudni hogy az konkrétan mit takar, de az úgy 3-10 millió kapásból. Az mit jelent hogy nem fértek bele? Az utólag fog kiderülni hogy belefértetek-e vagy sem. Én beadtam az eon-hoz is a dolgot, csak napokig nem írtak vissza azért adtam be máshova is.
Aztán írt az eon is, kitöltöttem a kérdőívüket, ahol értelem szerűen kellett kipipálni az adott választ, így azt is, hogy palás a tetőnk. Erre jött is automatikusan a végén a válasz, hogy akkor mi nem vagyunk jogosultak a 100%-os támogatásra csak az 50%-osra? Miért, mi köze van a dolognak ehhez? Utána persze hívtak, hogy nincs cserepes melléképület amire fel tudják tenni? De van. De hogy ezeket a marhaságokat ki és hogyan találja ki nem tudom, amikor feketén fehéren le vannak írva a feltételek, meg hogy milyen szerelési munkák számolhatók el a támogatás keretein belül és melyek nem.
A többi része ugyanilyen homály, először még fronius inverter volt az ajánlatukban, legutóbb meg már valami nevesincs kínai.

Ajánlat már van, kettő is, ami igazából négy. Először küldtek egyet amin volt 3 variáció (eltérő gyártójú panelek, inverter stb.) és most küldtek egyet ami megint teljesen más, mintha nem tudná a jobb kéz mit csinál a bal.
Ott tartunk hogy lassan össze kéne szedni a papírokat és elküldeni nekik a pályázat íráshoz, de írtak pár érdekességet ami mellett nem tudtam elmenni szó nélkül. A keret ugye elvileg 2,9MFt/projekt, az ajánlat 1,9MFt, meg fizessünk még e mellé valami 70 ezret önerőből de hogy mire vagy minek arról nem írtak. Nem fér bele a 2,9-be? Most erre várom a választ. Meg mondtam nekik telefonon legalább jöjjön ki valaki körbenézni mert itt 50 éves szerelések vannak, alu mindenhol, nehogy előálljon egy olyan eset, hogy repkednek a százezrek amit szintén önerőből kéne finanszírozni mert esetleg nem számolható el a támogatás keretén belül (mérőhely szabványosítás pl. nem számolható el, az se 2Ft stb). Erre az volt a válasz, hogy egy helyszíni szemle az majd ráér akkor amikor már megnyerődött a pályázat.
És csak 20 km-ről kéne nekik kijönni nem 200-ról.

Szia!
Inkább egy ilyet kellene ? esetleg 12-24V /230V inverter még pluszban ....

Nincs agyonhasználva a gép, mert van mellette egy 200 A-es AWI-elektródás inverter, csak az 10 kiló és nehéz magasra cipelni. Ez a kicsi csak 5 kiló. Az 5-ös elektródát is vitte szépen. Amíg megjönnek az eredetik, /rendeltem 10-et../ addig kéne valami. Ha bírja marad, ha nem akkor megy bele az eredeti kínai. A Hestore-n van FGA 1693 Ft + küldés. Az Aliexpress-en 10 db. eredeti 7824 Ft. Küldéssel. Ha szerinted jó helyette, akkor megrendelem. Köszi a segítséget.
Üdv: Tom.

Ha benned felmerült a kérdés, akkor valószínűleg másban is, úgyhogy azt hiszem ez lesz a következő egyperces cikknek a témája. Próbálom ezért akkor itt nagyon röviden leírni.

A prociban az oszcillátor belül egy CMOS inverter, ami 180°-os fázisfordítást hoz létre. A kristály egy soros RLC és párhuzamos C tagból áll valójában, és a CMOS inverterre kapcsolt másik hálózat feladata a további 180°-os fázisfordítás. Ahhoz hogy az oszcilláció stabilan üzemeljen a körben meg kell lennie a 360° fázistolásnak. A föld és a kristály kivezetései közé helyezett kondenzátorok beszabályozzák a külső kört. A kristály nem valósít meg 180°-os fázisfordítást. Mondjuk példának csak 160°-ot. A maradék 20° fázistolást úgy kell létrehozni, hogy egy kvázi RC tagot képzel a procin belül lévő CMOS kapu kimeneti impedanciája (pl. 10 Ohm), és a föld felé kötött kondenzátorra (erre a pontra kapcsolódik a kristály egyik lába is).

Majd a jövőbeni cikkbe készítek egy szemléltető ábrát. Lényegét tekintve tehát a procin belül lévő CMOS inverter létrehoz egy 180°-os fázisfordítást, és neked a feladatod kívül megoldani a maradék 180° fázisfordítást, ezt pedig a kristály és a CMOS ki/bemenetek helyes impedancia illesztésével (fázis finomhangolással) teszed meg.
Pontosan ki lehet számolni a szükséges kapacitásokat (erről akkor majd később), egy gyakorlati értéket írtam fentebb, ami az "átlagos" kristály karakterisztika és az "átlagos" CMOS inverter paraméterei alapján egy kiindulópont / sok esetben gyakorlati oldalról elégséges.

P=U*I. Ha csak az áram ismert, abból a feszültségre nem tudsz következtetni, csak azonos fogyasztók mellett, így a korrekció bukik. A hálózati feszültség, legalábbis nálunk 10-15 voltot is változik terheléstől, napszaktól függően.
Én egy PZEM-004 modult vettem, ez egy ESP-vel összekötve logolta a napelemes inverter teljesítményét. Ez mindent tud, pillanatnyi áram feszültség, teljesítmény, meg van valami teljesítmény összegző része is, de azt nem használom. Igaz nincs kijelzője, de teljesen korrekt kis szerkezet.

Mondjuk az "Elektronikában kezdők kérdései" topikban jobb helye lett volna.
Ha van agregátor, akkor semmi másra nincs szükséged.
Ha zavar az aggregátor hangja, akkor az aggregátor - akkutöltő -akkumlátor (- inverter) összeállítás lehet jó.
Az akkumlátor töltő állandó feszültségű hálózatból állítja elő az akkumlátor töltéséhez szüksége jellemzőjű áramot.
Az MPPT töltő a változó feszültségű napelemből optimalizálja az akkumlátor töltéséhez szükséges jellemzőjű áramot.
Egy savas ólomakksi akkor lesz hosszúéletű, ha feltöltött állapotban tárolod lehetőleg szobahőmérsékleten.
Tehát, mielőtt hazaindulsz fel kell töltened az akkumlátort az aggregátorról. Nehezíti a megoldást, hogy az akkumlátor feltöltése több órát vesz igénybe, a lemerítés függvényében.
Magyarul, tovább tart feltölteni, mint lemeríteni.
Ennek fényében dönthetsz, milyen eljárást, összeállítást választasz.
Mindenesetre az MPTT töltő nem segít rajtad.
