Még nincs mert csak a mult héten jelent meg ( ma töltöttem le). A könyvtár meg elég hiányos ( vagy nem tudom használni ). Még a kézikönyv sincs kész, de nagyon dolgoznak rajta.

A project 2013-ban indult hobbi projektként, de az első stabil verzió 2018-ban jelent meg, gyakorlatilag egy 1 személyes open source project, akinek a megalkója most főállásban ezen dolgozik. Van még néhány contributor, de az oroszlán részét egy svájci fejlesző egyedül csinálta/csinálja.
Kiváncsiságból én is ki fogom próbálni mert a honlapon lévő infók alapján már most is sok minden tud.

Én még a 0.1.4-es verziónál próbáltam ki, de akkor még nagyon gyerekcipőben járt. Az alkatrészkönyvtára akkor még nagyon szűk volt, s emlékszem, hogy első dolgom lett volna egy CD4093-as IC létrehozása, ami nem volt egyszerű mutatvány. Ennek örömére meg is kérdeztem a hivatalos helyen (librepcb discourse), s el is magyaráztam mi hiányzott akkor még a leírásból. Végül bekerült a tutorialba hogyan is lehet ezt megtenni A hozzáállásal tehát egyáltalán nincs baj, csak szokni kell, s ennek a programnak is van tanulógörbéje.

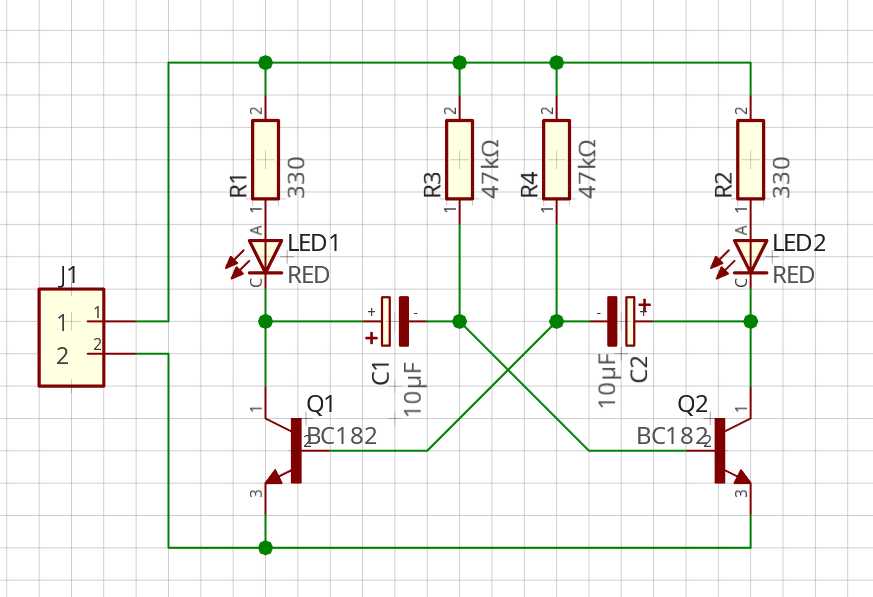

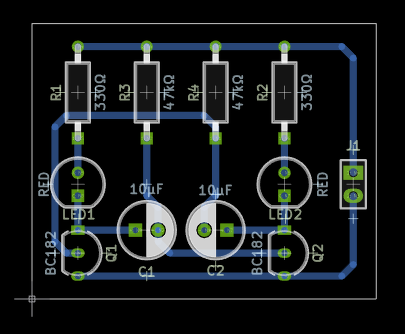

Na sikerült kicsit játszanom vele. Leirást nem használtam, próbáltam kitalálni mi hogyan működik. A mellékelt áramkört sikerült összecsapnom.

Sok jó ötlet és megvalósítás van benne, de sok elsőre nem tűnik logikusnak. A libek még szegényesek, pl. 0 db NPN tranzisztor van, de van NPN tranzisztor rajzjel, meg van footprint is, csak össze kell rendelni és adni neki egy nevet. Ehhez library szerkesztés kell, ami szokatlan, de ra lehet jönni a logikára. Viszont minden induláskor, lib módosításkor scanneli a libeket, ami borzasztóan erőforrás igényes és lassú. A másik idegesítő dolog a pcb szerkesztés. Jobb egér klikkre alapból a két utoljára használt tool között vált, ami akár valakinek jó is lehet, de én erre inkább a helyi menüt hoznám elő, de azt csak úgy lehet, ha az alkatrészt előtte kijelölöm. Illetve bármi műveletet forgatást mozgatást is csak így lehet. Van ERC és DRC, ami a beépített TO-92 tokra is hibát jelez. Illetve egy pad-en áthuzva a vezetősávot azt automatikusan nem tekinti összekötöttnek. Néha mentéskor ki is lépett. A grid-ből sincs külön látható és olyan amire igazít. Egy fajta van, és arra is csak hotkey megnyomásra igazít.
Az elején megadtam, hogy mil legyen az egység, de mégis minden mm-ben jelent meg amig a grid-et át nem állítottam mm-ről mil-re.

Szóval összeségében szerintem viszonylag könnyen megtanulható, de egyáltalán nem a legjobban kezelhető. Alkatrész könyvtárak még fejlesztésre szorulnak, bár ez más programoknál is sokszor saját alkatrészeket kell gyártani.

Úgy olvastam a mostani verzió már tud Eagle libeket importálni. Ez kifejezetten hasznos funkció, ha éppen működik

Nyák-tervező Linuxra

Milyen nyák-tervezőt ajánlanátok Linuxra?
- Eddig a Protel 99 SE-t használtam. Abban vannak kész dolgaim, igen nagy előny lenne, ha azokat mind át tudnám vinni az újrakészítés helyett...
- Linux - valószínűleg Ubuntu lesz... (ha valamelyik Linuxra van nyáktervező, akkor az nagy eséllyel a többi disztribúcióra is van... de nem ragaszkodom az Ubuntuhoz)
- Fontos funkciók, amiket tudjon:
1. áramkör megrajzolása (természetes, de azért leírom... )
2. nyák terv megrajzolása (természetes, de azért leírom... )
3. minél bőségesebb lib-ek az előző kettőhöz
4. saját lib-ek készítésének lehetősége az első kettőhöz
5. nyomtatás saját nyák fotózással történő elkészítéséhez
6. mentés megfelelő formátumban, amit általánosan elfogadnak a nyák-gyártók (itthon és Kínában)
7. ingyenes
8. be tudja olvasni a Protel-el korábban készített terveket
9. legyen elérhető hozzá szöveges segítség (ami nem videó...), amivel megtanulhatom a kezelését (ha nagyon eltér a Protel 99-től és nyilván el fog térni...)
10. ERC és DRC (leginkább figyelmetlenség ellen... )

Amire nincs szükségem (lehet benne, de nem fogom használni... akkor meg minek):
11. tökéletes autorouter (ha 50%-os eredményt ad, az már jó - úgyis áttervezem...)
12. 3D-s ábra (nem a tervvel akarok villogni, hanem a kész munkával)
13. szimulátor (eddig sem használtam...)
14. kétoldalasnál összetettebb (több rétegű) tervezés

Közeleg az ősz, és a MS azt akarja, hogy váltsak Win10-ről... De nem a Win11-re fogok, hanem Linuxra, és nem szeretném az utolsó pillanatra hagyni a váltást. Ha lehet, kerülném a Linux alatti Windows emulátoron futattott Protel-t.

Szia!

Amit én ismerek és használtam kickad nekem nem jött be, de az easyeda online használható, van a gépre letölthető verziója is. Több platform is importálható. Easyeda.com

Én sok éve az EAGLE-t használom Ubuntu alatt, jelenleg a 7.1.0 verziót. Vannak újabbak is, de nekem elég ez is (csak hobbi). Elég sokat kínlódtam, amikor áttértem 64 bit-es UBI-ra, de megoldható.

Levilágításhoz

Sziasztok!
Én a PCB Wizard-ot használtam. Most szeretném fóliára kinyomtatni,(de ha jól tudom itt mivel nem a vasalásos dolog lesz ) a negatívot kell nyomtatni?
Nem találom ezt a funkciót a programban a nyomatásnál.
Ha valaki tudja azt megköszönöm!

Köszi a választ! Meg fogom nézni.
(Lehet, hogy mégis Win11 lesz... egyelőre fel tudtam tenni a gépre. Az Ubuntuval meg még küzdök.)

Köszi a választ! Meg fogom nézni.
(Lehet, hogy mégis Win11 lesz... egyelőre fel tudtam tenni a gépre. Az Ubuntuval meg még küzdök.)

Eagle, vagy más?

Sziasztok!
Talán a fórumon páran láttak már tőlem posztokat, a különféle itthoni mini projektjeim kapcsán. Általában pici projektek ezek, de azért hívom őket projektnek, mert a tudás hátteremet tekintve, nagyobb feladatok számomra, mint a hozzáértők számára. Pont erről szólnak ezek, hogy közben mindenfélét megtanulhatok. Hogy ne szaporítsam túlságosan a szót:
Lenne egy áramkör, amit szeretnék újra rajzolni. A chipet szeretném kicserélni (LR3441), de a gyári sokkal kisebb volt, mint az új. Nyilván ezt tudtam is, de megoldás kell.
Letöltöttem az Eagle nyáktervező programot, amit elkezdtem tanulgatni. Jól is indult a dolog, mert egy oktató videóval párhuzamosan sikerült nekem is ugyanazt megrajzolni, ami a videóban készült. Gondoltam akkor meg kellene próbálni a saját áramkörömet is. Igen ám, de a következő projeknél már az alkatrész listában nem találtam alkatrészt. Mondom, biztos megnyomtam valamit, vagy rákattintottam olyasmire, amire nem kellett volna. De szerintem nem. Nem tudom hova lett az alkatrész készlet. Letöröltem az egész programot, gondoltam talán alapról indul és megint lesz alkatrész. Nem lett. Letöröltem mindent a gépről, ami az Eagle-vel kapcsolatos. Utána sem lett jobb a helyzet. Most viszont nem találom már, hogy honnan tölthetném újra le és azt sem tudom, mitől fog megjavulni az Eagle. Esetleg ennyi volt a próba verzió?
Lenne más magyarnyelvű program, amivel ezt az egy áramkört meg tudnám rajzolni és közben nem kukkan meg? Hát...Olyan kellene, amiről lenne érthető videó is és tényleg meg is tudom vele csinálni, amit akarok. pl. a végén le is tudom menteni abban a R... nem tudom milyen formátumban és el tudom küldeni gyártónak, hogy csinálja meg nekem.
Köszönöm az erdemleges válaszokat!

Szia!
A Sprint Layout-ot javaslom. Én egészen mostanáig a Tango DOS-os verziójával rajzolgatom a nyákjaimat, de annak a régi RS-274D formátumú gerber rajzait, amik még nem tartalmazzák az apertúra információkat, az olcsó kínai nyák gyártók nem tudják fogadni, így rá kellett szoknom a Sprint Layoutra is, aminek a "megtanulása" használható szinten maximum pár nap ráfordítást igényel.

A Sprint már az új, RS-274X formátumú, az apertúrákat is tartalmazó szabványos gerbert használja, és találtam egy GerbView nevű programot, amivel a Tango rajzaimat át tudom konvertálni Sprint kompatibilis .lay6 rajzokká, ami szerkeszthető, és nyák gyártásra alkalmas.
És nem utolsó sorban Windows alapú, szépen fut Win11 alatt is.

A Sprint Layout ugyan angol nyelvű, de Alkotó készített egy nagyon jó magyar nyelvű komplett útmutatót a használatához, képernyő ábrákkal, magyarázatokkal, amivel angol tudás nélkül is elsajátítható a használata.
Ugyanúgy lehet vele "szabadkézi" nyák rajzokat is csinálni definiált alkatrész könyvtár nélkül is, mint a Tango-ban, de egy nagyon bőséges és folyamatosan frissülő alkatrész könyvtára is van.

Köszönöm a válaszod! Megfontolom ezt a programot.
De ezzel az Eagle-vel nem lehet mit kezdeni? Vagy el kell engedni?

Szia!
Én elengedném az Eagle-t (csak a nyűg van/lenne vele..), és ahogy Suba53 is említette, kipróbálnám a Sprint Layout-ot.
Anno sokat használtam én is (mármint a Sprint Layout-ot), és tényleg nagyon egyszerű, gyorsan lehet benne rajzolni. Aztán pedig lehet belőle nyomtatni is, akár otthoni vasaláshoz/levilágításhoz, vagy gerbert készíteni gyártatáshoz.
Van neki is külön topikja, ha elakadnál/kérdésed lenne: Sprint-Layout NYÁK-tervező.

Köszönöm! Lehet megpróbálom akkor hétvégén. Most még 22 óráig dolgozom, de holnap már nem. De lehet h este is belevágok. Aztán majd lesz valami. Valójában nem egy bonyolult áralkörről van szó, amit nekem kell kitalálni, hanem valamellyest másolás.

Szia!
Ha kész áramkört másolnál, van a Sprintnek egy kellemes funkciója: A másolandó áramkör fotóját háttérként beillesztheted (jpg, bmp) méretre adjusztálhatod, és mehet a rajzolás. Bele lehet szeretni.

A programmal semmi gond, csak bezártad és nem tudod megnyitni a mappát.
Ha csak ennyit szeretnél rajzolni mint amit csatoltál, ahhoz elég egy fapados sprint layout is.

Én viszonylag sokat használtam az Eagle-t és szerettem is benne dolgozni, mert egyszerű volt. Aztán megvette az Autodesk és bár sokat fejlesztettek benne, a licencelés elment a nekem nem tetsző irányba így elengedtem a kezét. Sok nyűgöm nem volt vele, a Dropbox-szal összepárosítva meg aztán szuper volt a hordozhatóság is (saját alkatrészek, projektek szinkronizálódtak a gépeim között).
Alternatívát keresgélve megnéztem a LibrePCB programot, mint láthatod itt a topikban. Ezt is elengedtem, mert még nem volt elég fejlett akkor. Fejlettségben, alkatrészválasztékban, kiegészítőkben, használhatóságban nálam jelenleg a KiCAD viszi a prímet. Cserébe át kell szokni rá és pár apróságot meg kell tanulni ahhoz, hogy használni tudd. Utána viszont tényleg jó.
Ha az angol nem gond, akkor tanfolyam is van hozzá: coursera
De rengeteg tutorialt is találni a neten.

Az nem lehet, hogy csak becsuktad a könyvtárakat? Ezek nem törlődnek le. Beállítod a helyet, ahol megtalálja őket a program, és máris látod őket.
Azt nem tudom a mostani feladathoz milyen programigényed van, de abban egészen biztos vagyok, hogy az Eagle és a SprintLayout nem azonos kategória. A maga nemében a SprintLayout is remek darab, de nem lehet hasonlítgatni őket egymáshoz, mert két különböző szintet képviselnek.

Lehet hogy bezártam, de nem tudom kinyitni.

Nem hiszem, hogy nagy program igenyem lenne. Max. ha a magyarnyelvre nem gondolok. Az mondjuk nagyon jó lenne. Egy óra panelt fogok rajzolni a regi alapján úgy, hogy a más típusú cshipet rá lehessen forrasztani. Ennyi. Van a chiphez kiosztási rajzom és van a Boomboxhoz is kapcsolási rajzom, amibe az óra készülni fog. A nagyobb feladat ezeknek a kihámozasa lesz szerintem.

Töltsd le a KiCAD-t ingyenes és van fent itt a fórumon magyarítás is hozzá.

Újra az Eagle

Sziasztok!
Még egy próbát tettem tegnap az Eagle programmal. Hát úgy alakult, hogy sikerült megnyitni a könyvtárat, ami bezáródott. Hát mondom, akkor ma van időm, álljunk neki, mert úgysem elsőre fog sikerülni.
Az igazság az, hogy már az első alkatrésszel bajba kerültem. Az LR3441 típusú chip egy 10x10mm-es tokban van és 0,75mm-es láb távolsággal, 0,4mm-es hézagokkal bír. A problémám az lett, hogy a QFP48-as tokozású chipek a könyvtárakban 7x7mm-esek és vékonyabb, sűrűbb lábkiosztással vannak csinálva. És nem is találok sehol 10x10-es QFP48-as chip-re photoprint fájlt. Próbáltam rajzolni, de nem jól sikerült valami, mert nem mentette le a könyvtárat. Ma már nam, de esetleg holnap újra rajzolom, csak nem tudom, sikerül-e?
Esetleg nem tudna valaki küldeni nekem egy 10x10-es chipre photoprint fájlt?
Köszönöm!

Itt lehet hogy megtalálod

Nagyon sok alkatrészt meg lehet találni készen, de a lerajzolás esetenként haladósabb mint a keresgélésre fordított idő.
A rajzolás történhet a nulláról, de egy meglévő hasonlót is át lehet alakítani, amivel megint lehet nyerni némi időt. De kockázata is van a dolognak, mert el is lehet hibázni a makrót.

Nem találtam adatlapot róla ami tartalmazza a fizikai méreteket.
10x10-es QFP48-as chip ez igy kevés infó.
Vagy mondj egy másik alkatrészt ami azonos tokban van.
