(#) Bari- válasza elektrorudi hozzászólására (») Ápr 8, 2012 /

Szia

Egy hd6790-es 1gb-os pcie-s kártyám van (jelenleg msi, de előtte sapphire volt csak gariban cserélték msi-re) és eyefiniti-vel használom a monitorokat, az elsődleges kijelző a display portra van kötve egy aktív displayport/dvi átalakítóval, a második monitor hdmi/dvi kábellel csatlakozik, a harmadik pedig a dualdvi portra csatlakozik dvi kábellel, mind három monitor alapból dvi portos (samsung 970p). Korábban egy agp-s nvidia 6600gt-vel használtam két monitort. Ha a jelenlegi kártyádnak nincs két kimenete akkor keresni kell használtan két kimenetes kártyát, szerintem már fillérekért megkapható, ha nem játékra kell elég nagy a választék ilyen téren.

Bari
(#) gerry hozzászólása Ápr 10, 2012 /

Tiszteletem!

Érdeklődnék, hogy a eagle autoroutere tud e olyan huzalozást, ami egy oldalas és a be nem kötött huzalokat átkötésekkel oldja meg. Végül is ha úgy tetszik akkor két oldalas, mert beletervezi a másik oldalba a be nem kötött huzalozást, csak azokat derótokkal forrasztanám be.
Találkozhatunk ilyen megoldásokkal videókban televíziók nyáklapjain. Találkoztatok már ilyes fajta autorouterrel?

Köszönöm

gerry
(#) elektrocad válasza gerry hozzászólására (») Ápr 10, 2012 /

Az egyoldalas huzalozást be tudod állítani, de az átkötéseket neked kell megadni, hova szeretnéd. Sajnos ezek a programok még nem tudnak a felhasználó fejével gondolkodni.
(#) gerry válasza elektrocad hozzászólására (») Ápr 10, 2012 /

Igen, gondoltam! A minap sikerült feltenni a gépre az Electrát és hogy mondjam sokkal szebben huzaloz mint az eagle. Amit az eagle ki hagyott azokat az electra simán behúzta szebben esztétikusabban. Most hogy már rájöttem hogyan lehet vastagabb huzalozást csinálni automatikusan eagle-ben, egy két nyákomat át is terveztem.
(#) thomas3 válasza gerry hozzászólására (») Ápr 10, 2012 /

Személy szerint nagyon nem szeretem az autoroutert. 1x max 2x használtam de akkor is csak azért mert az volt a feladat. A nyáktervezés nem itt kezdődik véleményem szerint. Arról nem is beszélve, hogy nagyon sokszor iszonyat ronda panelt lehet kapni.
(#) gerry válasza thomas3 hozzászólására (») Ápr 10, 2012 /

Elismerem, igazad van. Amikor én kezdtem a hobbinyáklap készítést akkor még kézzel rajzolgattam a nyáklapokat. Először papírra majd tussal, meg lakkfilcel nyáklapra szépen felpontozva az alkatrészeket a könnyebb fúrás miatt. Majd mikor már tudtam a Corellal bánni akkor abban folytattam a rajzolását. Ezután jött az eagle, de sokáig az autorouter készítette nyákrajzot is kézzel finomítottam, hogy "szép" legyen.
(#) thomas3 válasza gerry hozzászólására (») Ápr 10, 2012 /

Persze sok esetben gyorsabb ráküldeni az autoroutert azonban rettentően sok butaságot, felesleges kerülőket teszt.
(#) elektrocad válasza gerry hozzászólására (») Ápr 10, 2012 /

Hát igen, az Eagle nem az autorouteréről híres. Az Electra valóban jobb, gyorsabb és precízebb.
Az autoroutert meg csak indokolt esetben, és a kézi routolással vegyesen kell használni. A nyák panelnek meg nem szépnek, hanem jónak kell lenni. Meg kell felelnie a tervezési szabályoknak, az egyes huzalok megfelelő impedanciáinak, egymásra való való hatásukról nem beszélve, stb. Ezeket az autorouterek nem ismerik, a tervezőnek kell megoldania.
(#) nnmini hozzászólása Ápr 10, 2012 /

Sziasztok!

A ezen ((#1197599)elektrocad válasza nnmini hozzászólására (#1197422)) hasznos válaszban szereplő paletta színeit vajon hová menti a progi?

Előre is köszönöm.....
(#) elektrorudi válasza Bari- hozzászólására (») Ápr 10, 2012 /

Köszönöm a válaszod. Úgy gondolom az Eagle-hoz egy (leg)olcsóbb megoldás is megteszi majd ,nem kell olyan komoly vas, mint a tiéd. Talán egy régi PCI kártya... Bocs az O.T. ért
(#) frecsko hozzászólása Ápr 12, 2012 /

***

A hozzászólás jogsértő tartalma miatt eltávolításra került!
(#) W.A.Lacky hozzászólása Ápr 12, 2012 /

Elnézést, ha lerágott csont, én is tudtam, de elfelejtettem. Most pedig nem találom a megoldást. Mit kell beállítani, hogy a nyomtatásban látszszanak a furatközepek?
Előre is köszönöm a választ.
(#) karaszbandi válasza W.A.Lacky hozzászólására (») Ápr 12, 2012 /

drill-aid.ulp esetleg?
(#) Bari- válasza W.A.Lacky hozzászólására (») Ápr 12, 2012 /

A nyáktervező ablakban opciók/beállítások,
látható mód: nincs furat/valós furatok

Bari
(#) W.A.Lacky válasza Bari- hozzászólására (») Ápr 12, 2012 /

ÁÁÁÁÁÁÁÁ Köszi szépen!
W. A.
(#) W.A.Lacky válasza karaszbandi hozzászólására (») Ápr 12, 2012 /

Neked is köszönöm a választ, de az egyszerű setre gondoltam, amit Bari volt szíves megválaszoni.
W. A.
(#) kameleon2 hozzászólása Ápr 13, 2012 /

Sziasztok! Chipcadnél lehetett venni a Multi-Inno MIO350CT-3 érintőképernyős displayt - occón. Van esetleg valakinek már kész, megrajzolt lib-je Eagle alá ehhez a kijelzőhöz?
(#) kameleon2 hozzászólása Ápr 13, 2012 /

Még egy kérdés Eagle PCBCNC ULP-t hogy célszerű telepíteni? Mert nekem nem igazán került minden a helyére, így a default beállításon kívül nem ment el semmit, a CNC, meg nem jó ha inchben megy, mert könnyen törnek a gravírtűk..... Főleg az érdekelne, pontosan melyik könyvtárnak hol kellene lennie az Eagle path-hez képest....
(#) sany hozzászólása Ápr 13, 2012 /

A gumivonalakat valahogy kilehet kapcsolni?
(#) thomas3 válasza sany hozzászólására (») Ápr 14, 2012 /

Ahol ki és be tudod kapcsolni a rétegeket ott kitudod jelölni a gumivonal "rétegét" is.
(#) Sendi hozzászólása Ápr 14, 2012 /

Egy banális kérdés. Letettem egy alkatrészt a kapcsolási rajzra. Az értékét kitöröltem a rajzról. Ha újra látni szeretném? Mit tegyek?
(#) niedziela válasza Sendi hozzászólására (») Ápr 14, 2012 /

jobb gomb az alkatrészen VALUE
vagy baloldalt ikonok, ott value ....stb
(#) thomas3 válasza Sendi hozzászólására (») Ápr 14, 2012 /

Ha netán úgy törölted ki, hogy előtte Smash be volt kapcsolva (ilyenkor el lehet húzni az értékeket az alkatrésztől) akkor jobb gomb tulajdonságok és vedd ki a pipás a Smashed négyzetéből.
(#) sany hozzászólása Ápr 14, 2012 /

Ha egy PCB -re SMD alkatrészt és sima 2,54 mm lábtávolságú DIL tokot is szeretnék rakni , akkor hogyan állítsam be a háló méretét, hogy össze tudjam kötni a lábakat?
(#) thomas3 válasza sany hozzászólására (») Ápr 14, 2012 /

Bal felső sarok, open fül alatt van egy sok kis pöttyözött icon. Grid a neve. Ott betudod állítani a raszter méretet valamint a vonalazást is, hogy látszódjon vagy sem.
(#) Sendi válasza thomas3 hozzászólására (») Ápr 14, 2012 /

Helló Thomas3.
Működik, köszönöm.
(#) thomas3 válasza Sendi hozzászólására (») Ápr 14, 2012 /

Nagyon szívesen!
(#) sany hozzászólása Ápr 14, 2012 /

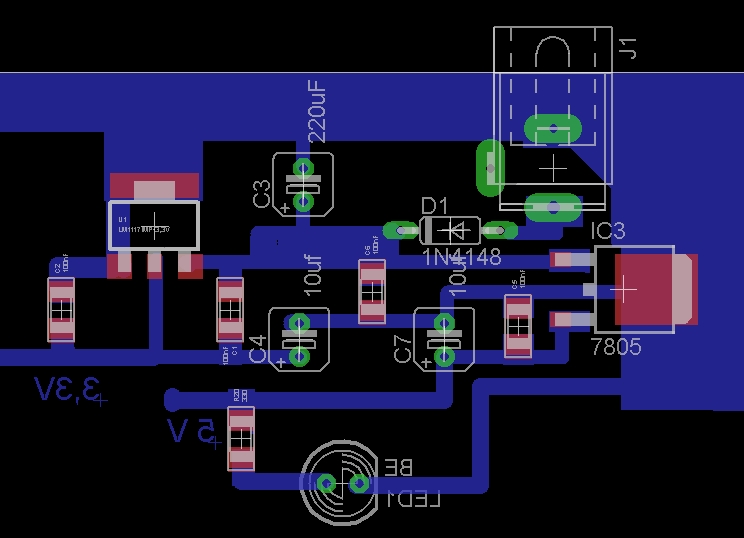

Még lenne egy kérdésem.
Csatoltam egy PCB részletet. A SMD alakrészeket a PCB forrasztási oldalára szeretném rakni , akkor tükröznöm kell őket?


(#) thomas3 válasza sany hozzászólására (») Ápr 14, 2012 /

Igen. Gyors lépés gyanánt a görgő benyomását ajánlom. Vagy pedig a mirror.
(#) elektrorudi válasza sany hozzászólására (») Ápr 14, 2012 /

De, jó lett volna az alkatrészek elhelyezése előtt megcsinálni, mert az ellenállásoknak ugyan mindegy, de a tranyók kivezetési is tükröződnek, azaz: új lesz a NYÁK rajzolata...
