GND, föld, test vagy ahogy tetszik Ha asszimetrikus táplálásod vagy az az csak egy + meg egy - (pl autóakksi) akkor a GND-t a negatív tápágba kell kötni az összeset(!)vagyis a rajzon az összes pontot amiket bekarikáztál. a szimmetrikus tápnál más a helyzet de abba ne menjünk bele így már világosabb?

Szia!
Az, hogy a GND hová van kötve, azt a táplálás fajtája dönti el. Szimmetrikus táplálásnál ehhez képest alakul ki a + és - tápfeszültség. Aszimmetrikus táplálásnál, ahol csak két vezeték jön a tápegység felől a negatív ág szokott a GND lenni. És igen, a GND-ket össze kell kötni.

A kapcsolási rajzokon nem szokták a tápvezetékeket megrajzolni, spórolás, és az átláthatóság miatt. Nem minden esetben a GND a negatív tápcsatlakozás, viszont munden esetben jelölve van. Ezeket a jelöléseket mindenütt láthatod nyilak, és a hozzájuk rendelelt felirat formájában. A GND az áramkörök leghidegebb pontja, ezért ennek speciális rajzjelei is vannak. (keverik is rendesen) Ezt az alap pontot szokták föld pontnak hívni, ha ténylegesen össze van kötve a környezet 0 potenciáljával, szokták test pontnak (nem keverendő a teszt ponttal, angolul az is test) mivel az áramkörök közös pontja, pl. nyákon a másik oldal telefóliája, aztán ezt ténylegesen földponthoz kötöd vagy nem, az derül ki az alkalmazott rajzjelből.
Egyszóval, minden feszültséget ehhez a ponthoz mérünk, ehhez képest lehet pozitív, és negatív tápfeszültség is, akár többféle.

Kezdem kapizsgálni, ezekszerint a betáplálás hatátozza meg. Most már van minek utánna néznem. Tanulmányoznom kell mi a különbség a szimmetrikus és az aszimmetrikus páp között.

[OFF]nem ide tartozik deha valakinek van szabályozható szimmetrikus tápegység kapcsolása közzé tehetné a 'szabályozható asszimetrikus tápegység' topikba köszii

Hello!
Van 74154 is, ami 4/16 vonalas.
De a PIC port bitjeinek bővítésére egyéb számtalan lehetőség van. Attól függ mi a célod vele. Mert egy dekódernek, egy időben csak egy kimenete lehet aktív. Viszont vannak tárolós kimenetűek is. Pld. a 4099-es, melynek 8db. tárolt kimenete van és szintén bővíthető.
A 4051-el is oda-vissza (kimenet-bemenet) sok lehetőség van. A 74138 is bővíthető, mert vannak hozzá tartozó engedélyező lábak is, ami szerepelhet úgy is mint 4. bit.
De a 4094 shift regiszterrel is bővíthető a port, és ez kaszkádozható (felfűzhető) is.
üdv! proli007

Én valami egyszerű de nagyszerűre gondoltam

Nem tudok róla. Akkor kell keresni valamilyen NPN-t, ami a külső eszköz áramát bírja. Az, hogy mi a külső eszköz, neked kell tudni. Például [url]http://www.hestore.hu/kat_76.html?parA[]=5[/url]

Szia!
Köszi a választ, szerintem a Tip122 lessz a megfelelő, de még utána nézek,
KÖszi a segítséget
üdv szabi

Sziasztok!
Azt szeretném tudni, hogy mi a külömbség a 1N4003 és a 1N4004 közt?

Üdv!

Szeretnék segítséget kérni áramkörtervezésből.
Suliban kell tervezni szinkron sorrendi hálózatot Tinában J-K flip-flop-okkal 3bitest.
6állapotból áll + 2hiányzó állapotot kapcsolókkal kell tudni beírni ha onnan akarom indítani.A kérdésem az lenne hogy a kapcsolók hiányzó állapotba állitása után miért nem forog be rendesen és folytatja a sort a program?Nemtudom mennyire volt ez így érthető,a mellékelt dokumentumban leirtam részletesen a tervezést.Segítségeteket előre is köszönöm!

Sziasztok! Épp a Bode-ábrázolást tanulom, az egyik feladatnál a képen látható dolog jött ki, ami a nevezőben van azt értem, ha értékekkel kiszámolom akkor két valós gyök szorzata lesz, de a számlálóba, hogy így négyzetes tag van azzal mit kell csinálni, vagy azt hogy kéne ábrázolni, esetleg +40dB/D-os vonallal?

Vagy csak az oldal felső fejlécében található menüjében is rámehetne ha már a datasheet-eket nem is ismeri

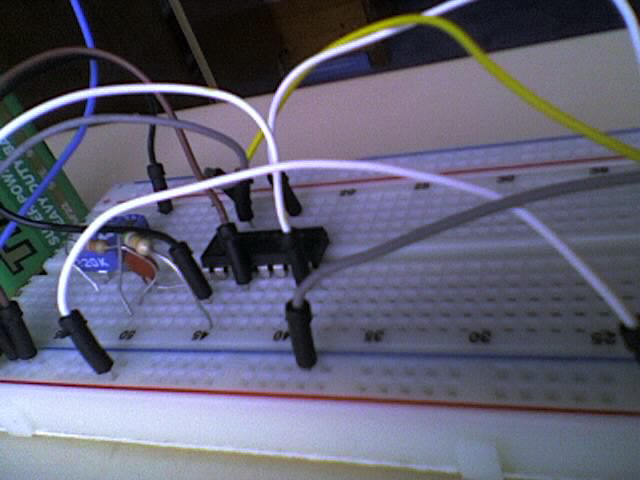

Amennyire látom, -bár alig látok valamit a képeidből,- te összekötöttél mindent mindennel. Nem az elvi rajz szerint csináltad a NYÁKodat ! Az elvi rajzon, az egymást keresztező vonalak NINCSENEK összekötve ! Kötés csak ott van, ahol pötty is van a keresztező vonalakon! Nálad a NYÁKodon összeér minden, ezért nem működik.

Üdv mindenkinek, épp nemrég sikerült beszereznem egy olcsó taya lemezlejátszót amiben egy akai pc-100 hangszedő van ,tű sajnos nincs hozzá . A kérdésem a következő : vegyek hozzá egy új tűt (3900 ft) , vagy vegyek egy olcsóbb új hangszedőt tűvel ? Eddig ezt a kettőt szemeltem ki : Bővebben: Link és Bővebben: Link vajon melyik lehet a jobb? , a tapasztalaitokra is kivancsi lenék. Előre is köszönöm a válaszaitokat, és elnézést kérek ha esetleg rossz topicba írtam.
Üdv

Azt ugye tudod, hogy az AKAI minőségibb mint az a másik kettő. Amúgy, ha jól tudom már ez a picup sem az eredetije.

Igen, nem az eredeti pickup-ja a tayanak, arról viszont halvány lila gőzöm sincs hogy melyik szól jobban és hogy melyik a minőségibb mert egyiket sem halottam még szólni.Sok pénzt nem szeretnek ebbe aldozni a plafon az a 4000 ft...

helló
lenne egy kérdésem felétek adott egy feladat és annak a kapcsolási rajzát kéne megoldani.
tehát van egy 3emeletes épület és én a földszintről szeretnék külön-külön csengetni valamLYeik emeletre, majd az adott emeletről ameLYikhez csöngettem az visszatudjon nekem csengetni és egyben az elektromos ajtót is nyissa a visszacsengetéssel. és ez működjön mind a három emelet esetén.
válaszotokat rajzotokat előre is köszönöm.

Elromlott a billentyűzeted, mert nem tudsz LY-t írni, és a nagybetű-váltó sem működik? Vagy csak ennyire lusta vagy?!
Frankye

Szia!
Én legegyszerűbb, konyhai megoldásnak azt találom, hogy minden emeletre tőled megy 3 szál, egyik a test, masikot te kapcsolgatod lentről a haramdikot meg más kapcsolja és pl. egy aktiv buzzer csengőnek. Nyitásnál meg a te csengődre (buzzeredre) még kerülne egy relé és az felelne a nyitásért, persze azt nem mondtad az ajtó, hogyan kéne nyíljon, mert ha valaki fenn megnyomja 1s-re akkor lehet azalatt az ajtót valaki nem nyitja ki, és akkor kellhet egy monostabil áramkör is ami pl. gombnyomás után is x ideig a relét meghúzva tartja.

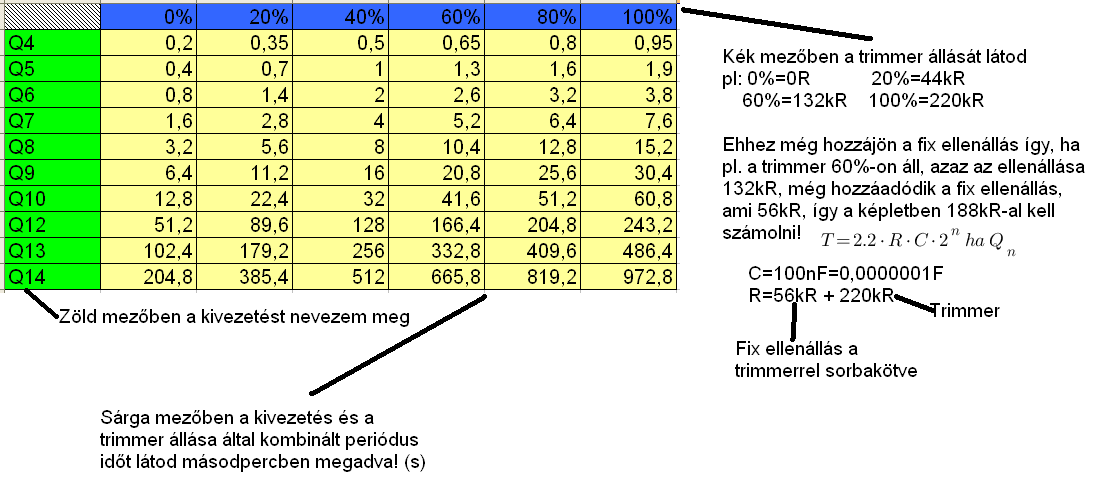

Szia! Nah megküzdöttem a kapcsolással és jól működik, de hibás volt a rajz, amit adtam. A 10-es és a 11-es lábra kötött cuccokat cseréld meg, ja és a bázisellenállásnak 10K-sat tettem, mert az volt itthon. A többivel nincs gond. Én is először úgy kötöttem be, ahogy lerajzoltam, de villogott, csak gyanús volt, hogy a trimmer tekerésével nem változik semmi. Kicsit nézd át, mert ha kijavítod a hibát, amit most írtam, akkor jónak kell lennie, ha mindent úgy kötöttél, ahogy... A táblázatot ne felejtsd! Üdv:Zoli! Ha gondolod tehetek videót is, de arra várnod kell egy keveset. Pár nap. BOCS!

helló
valamieLYen rajzot tudnál esetleg adni?
az ajtónyitó mindegy meddig megy nekem csak egy kapcsolási rajz kellene erről a kapcsolásról(iskolába kellene)

Sziasztok!

Dugasztápot hogyan lehet szétszedni? A nyakánál eltört a vezeték, bent kellene újraforrasztanom. Össze van ragasztva, mit szoktatok ilyenkor csinálni?

Igazad van, közben ma találkoztam egy ismerőssel aki jobban ért hozzá és ő is ugyanezt mondta. Köszönöm a segítségeteket!
Annyit szeretnék még megkérdezni, hogy a BC182-es tranzisztornak ez a bekötési rajza helyes?
http://www.stalkerfan.ucoz.com/images/bc182.jpg

Csak mert egy oldalon láttam olyan rajzot ahol az emitter és a kollektor fordítva volt, tehát a bal oldalon volt a kollektor és jobb oldalon az emitter feliratozva és elbizonytalanodtam.

Időnként előfordulnak olyan gyártók-gyártmányok, ahol cserélgetik. Ha bizonytalan vagy, meg kell nézni az adott gyártó katalógusát.

Berakni a melyhutobe 2-3 orara majd utana a ragasztasnal ovatosan korbeverni kalapaccsal. A megfagyott ragaszto eltorik, es utana konnyen szetjon.

Oké, valahogy utána nézek. De általában a képen látható lábkiosztás szokot lenni ezeknél a tranzisztoroknál?

Ha az egeret a bc182 felirat fölé teszed, láthatod, hogy link. Rákattintasz és ott ezt találod:
BC182
Ott pedig látsz egy katalógus kinket:
BC182-184.pdf
Ott meg tudod nézni a szokásos kiosztást

Szia!

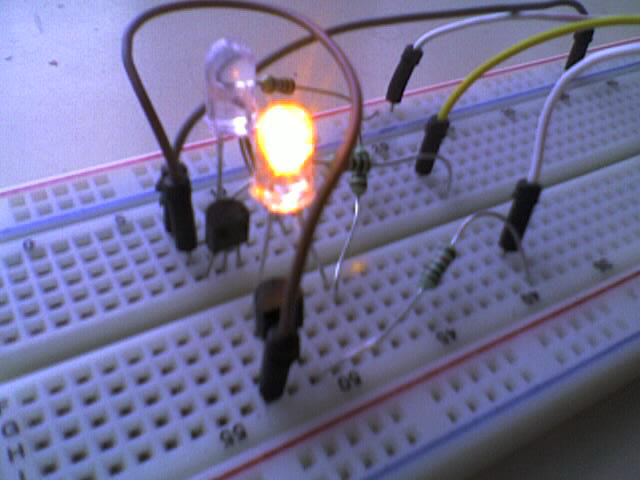

Holnap megcsinálom amit irtál, viszont nem tudom hogy az normális-e, hogy kb 1 perc után a tranzisztorok nagyon nagyon melegek. Nem is nagy a tápfesz. mert 9 voltot adok neki. Az se gond ha hűtést, ventillátort kell neki építeni. Nem tudom hogy azóta mióta megépítettem, vagy csak most kezdett el. Működik is rendesen csak melegek a tranyók.

Előre is kösz!

Szia! Nem szabad, hogy melegedjen! Szerintem a tranyókkal lehet a baj, nézd át, és írj! A bázisellenállást cseréld ki 10K-s ra! A BC639-nek el kell bírnia 1A-t és 80V-ot, de elvileg te csak 200mA-t adsz neki kb. Üdv!

Köszi, pont valami ilyen "okosságra" gondoltam. Hétvégén nekiesek, aztán vagy a táp, vagy én ...
