Na, akkor ahhoz képest számolj.

Azt mondtad, 2,5V a kivezetés. 2,3+1,4 az megiscsak 3,7V...

Mindenesetre1,4V/128Ω az kb 11mA. Így szamolj tovább

Előtét ellenállásnak 470 -1k ajánlok és természetesen a soros diódát.

Új trafó a helyén,led sikeresen bekötve,búgás megszűnt.Köszönöm mindenkinek a segítséget

GoldStar FA-675

Sziasztok!
Egy munkatársam hetek óta nyaggat hogy van egy rossz erősítője, nézzem már meg.
Tegnap hazahoztam, belenéztem az összes bizti "patkolt" égésnyom, púpos kondi stb. nem látszik.
Egy kedves elektrotechnika tanárom mondása alapján ("Gyerekeim megjavítani csak azt tudjátok aminek ismeritek a működését.") most próbálok adatokat gyűjteni a kütyüről.
A címben írt típus alapján kapcsolási rajzot nem találtam, a végfok IC (STK4191V) adatlapja megvan
ez alapján el tudok indulni hogy a tápfesz max. +- 35.5V lehet. A táp panelen 1,25A-es, az alaplapon
800mA-es biztik vannak ezeket pótolom. Mielőtt azonban a tényleges javításba belefognék jó lenne ha
találnék kapcsolási rajzot. Sasszin levő 6870S-10DAA 910614-5 szám alapján sem találtam semmit.
Ha valakinek ezzel az erősítővel kapcsolatban vannak javítási tapasztalatai, legyen olyan kedves és ossza meg velem!
Köszönettel : Laci

Szia! Lefotózod a belsejét, soros izzón keresztül bekapcsolod és leírod mit tapasztalsz. Ebből tudunk kiindulni.

Szia reloop!
Talán a hétvégén lesz időm ténylegesen foglalkozni vele, addig is hátha sikerül még rajzot szerezni.
Majd akkor visszajövök egy kis segítségért.
Szép Napot: Laci

Sziasztok.Mi a véleményetek a mellékelt A osztályú erösitöröl esetleg megépitette már valaki?

Kell előerősítő?

Üdv mindenkinek! Eme quad klón 606,707 panelekhez szükséges előerősítés? quad 606,quad 707

A panelen van egy opa,,az lenne az előerősítő rész esetleg?

Szia! A műveleti erősítő ebben a kapcsolásban a kimeneti egyenfeszültséget szabályozza.
Ha a klónt az eredeti visszacsatoló hálózattal látták el, akkor a bementi érzékenysége 500 mV.

Szia. Szerintem megmaradt az eredeti visszacsatoló hálózat. Sajnos nem találok kapcsolási rajzot a panelról. Itt egy illető teszteli mit tud a panel 1kHz-en. A 800mV "Mean" az a bemeneti feszültsége lenne?

A "Mean" jelentése átlag, esetünkben a váltakozó feszültség középértéke, mondhatnánk egyenfeszültség eltolódása. A pozitív és a negatív feszültségcsúcsok (maximum, minimum) aszimmetriájából is erre következtetésre juthatunk.
Ez az érték elég aggasztó, 200 mV-nál nagyobb DC hibát nem szoktunk megengedni.
Gyanítom az erősítőben, vagy a mérésben valami nem volt jó.
Javaslom, folytassuk az aktuális topicban!

Figyelj arra is, hogy a színusz tetején már látszik a vágás. Igaz eléggé rossz a felbontás, de az is okozhatja a nullpont eltolódását.

Műveleti erősítős DC-szervó van benne.

Igen, annak ki kellene húzni a középértéket 0-ra. De ahhoz azért idő is kell neki, no meg nem emlékszem mekkora a szabályozási tartomány.

JBL aktví sub zajos

Sziasztok,
Van egy JBL Balboa SUB/230 aktiv láda. Egyik állandó jelenség, hogy ha le van véve a hangerő minimumra, akkor is hallani freki vágás nélküli halk zenét. A másik, hogy kis idő után hangerő független FM rádió alapzajhoz hasonló hangja lesz. Ha feltekerem a hangerőt, akkor szól a zene, de rajt az alapzaj változatlan hangerővel. A panelokat már átnéztem, nem találtam forrasztás hibát.
Valaki esetleg találkozott ilyen hibával? Köszi!

Vetítő erősítő

Sziasztok!

Hozzám került egy Meopta Meoclub 16 mm filmvetítő. Működik, (bár ékszíjat kell cserélni) de a hangpanellel gond van. Torzan szólt, majd miután kicseréltem az elkókat, elkezdett gerjedni, és a biztosíték ki is olvad.
Már elengedtem, hogy eredeti panellel szóljon, így inkább építek bele egy NE5532 előerősítőt, meg kap egy vonalszintű kimenetet amire tetszőleges erősítőt tudok kötni.

Tipikusan hány mV-os, és milyen impedanciájú szokott lenni a 16mm vetítők fényeleme?

(A film szélén lévő hangsávot egy izzó megvilágítja, majd a fényelemen keletkező feszültség lesz a jel. Meglepően jó hang volt a mozikban a "vége fele", mármint a digitális korszak beköszönte előtt ezzel a megoldással is.)

Szia!
Csatolom a kapcsolási rajzát. Próbáld meg a hangerő potiról kihozni a jelet.

Köszi az ötletet!
Kivezetem, illetve a végfok tápját megszakítom valahol.

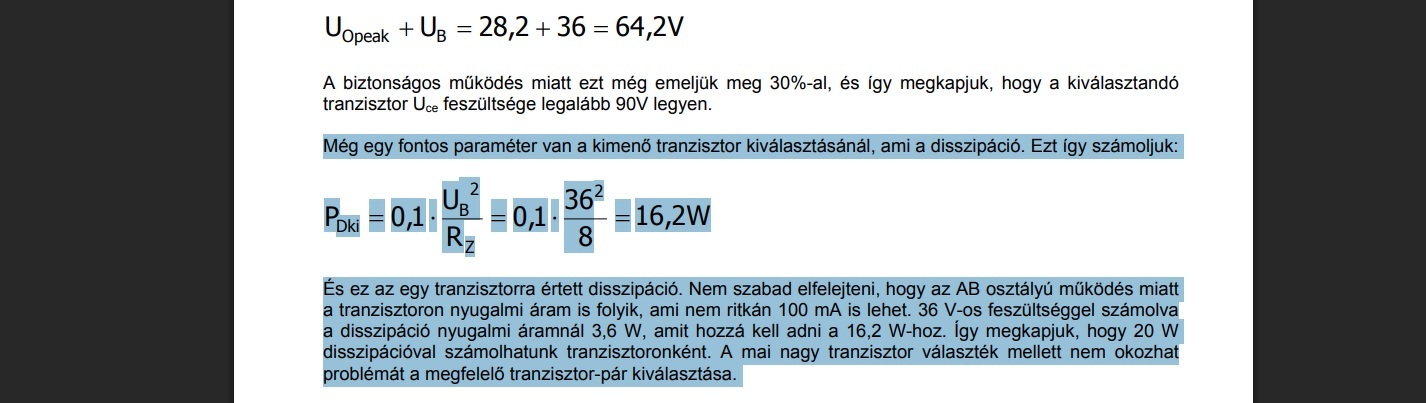

Kérdésem lenne hogy olvasgattunk fiammal és egyvalamit nem értünk.

Miért 0,1-el szorozza meg?

A példa kedvéért legyen ±40 V táp, 8 Ω terhelés, 100 W kimeneti teljesítmény, egy pár végtranzisztor.
A kimenő áram (100/8)^1/2=3,54 A, ebből 3,54/2=1,77 A esik egy tápoldalra.
A felvett teljesítmény egy tápoldalon 1,77 A*40 V=70,7 W. A hasznos pedig a 100 W (U_t²/8Zh) fele, azaz 50 W. A 70,7 és az 50 különbözete adja az egy tápoldalra eső disszipációt.
A fenti számítás egyszerűsítése után kapjuk a 0,1-es, elég jól közelítő szorzót.

Az előbbi számítást végezd el 20 V_eff kimeneti feszültségre (25 W disszipáció) és 20 V pillanatnyi feszültségre (50 W disszipáció).
Most kell elővenni a tranzisztor adatlapján a SOA (biztonságos üzemi tartomány) és a deratáció grafikonokat. Ezek alapján bírálható el a teljesítménytranzisztor megfelelősége.

Köszönöm ! Továbbítom neki remélem segít a szakdolgozatához.
Én nem mélyedtem bele ennyire a számításokba. Én inkább gyakorlatis és építős vagyok.

Földelési kérdések

Üdv mindenkinek! Erősítő készítésénél ajánlott bevezetni a földelést? Ezt bevezetve a csillagpontba?
De a fő kérdésem az lenne.:
VU métert szeretnék bekötni a kimenetre. A VU méter leírás kitér arra,hogy a tápegységének földvezetékét és jelföldvezetékét össze kell kötni.
Tehát itt a trafó +-42V-os GND találkozik a trafó kisfeszültségű GND-vel (12v),és a bemeneti GND-el. ez jelenthet problémát?
VU Méter

A földelésnél, az első mondatodnál a 230V-os hálózat földelésére gondoltál?

Igen.

Sziasztok.Meg szeretném épiteni ezt a kapcsolást kiprobálás céljából.Csak az lenne a kérdésem hogy irfp240/9240 párossal müködne e mert azom van itthon.Válaszokat elöre is köszönöm.

Az említett párossal biztos nem. Mivel kvázi komplementer végfok.

Erröl az oldalról származik a rajz és én úgy veszem ki a szövegböl hogy P meg N csatornás fetek kellenek hozzá.

Ezen igen, de amire hivatkozott a kérdésed, ott nem. A kapcsolás működőképességéről sajnos nem tudok érdemben nyilatkozni, azt a nálam szakavatottabbak majd meg mondják.
