Igyekeztem pontosan fogalmazni, gondoltam "a régi csengőt az új trafójaként" - megjelölve a típust - megfogalmazás nem lesz félreérthető
 De a lényeg az igenlő válasz, melyet köszönök!
Köszönöm a választ...ez a holnapi program.
Ha mindkettő azonos feszültségű, és a régi trafó képes az új számára szükséges áramot leadni, akkor igen, használhatod.
Működik a párosítás, igaz, csak 8 voltos csengő volt (pontosabban 8-24V), de remekül "viszi" a régi trafó. És ebben sincs érintkező, nincs szikra, mint a régiben.
Önmagában az áram veszélyessége nem értékelhető, ha elolvastad a cikkeket akkor ezt tudod.
Az 5 sec vs. 10 sec dolog pedig szőrszálhasogatás, mindkettő túl szép szám ahhoz, hogy ne csak egy szép becslés legyen egy "általános" esetre.
Sziasztok!

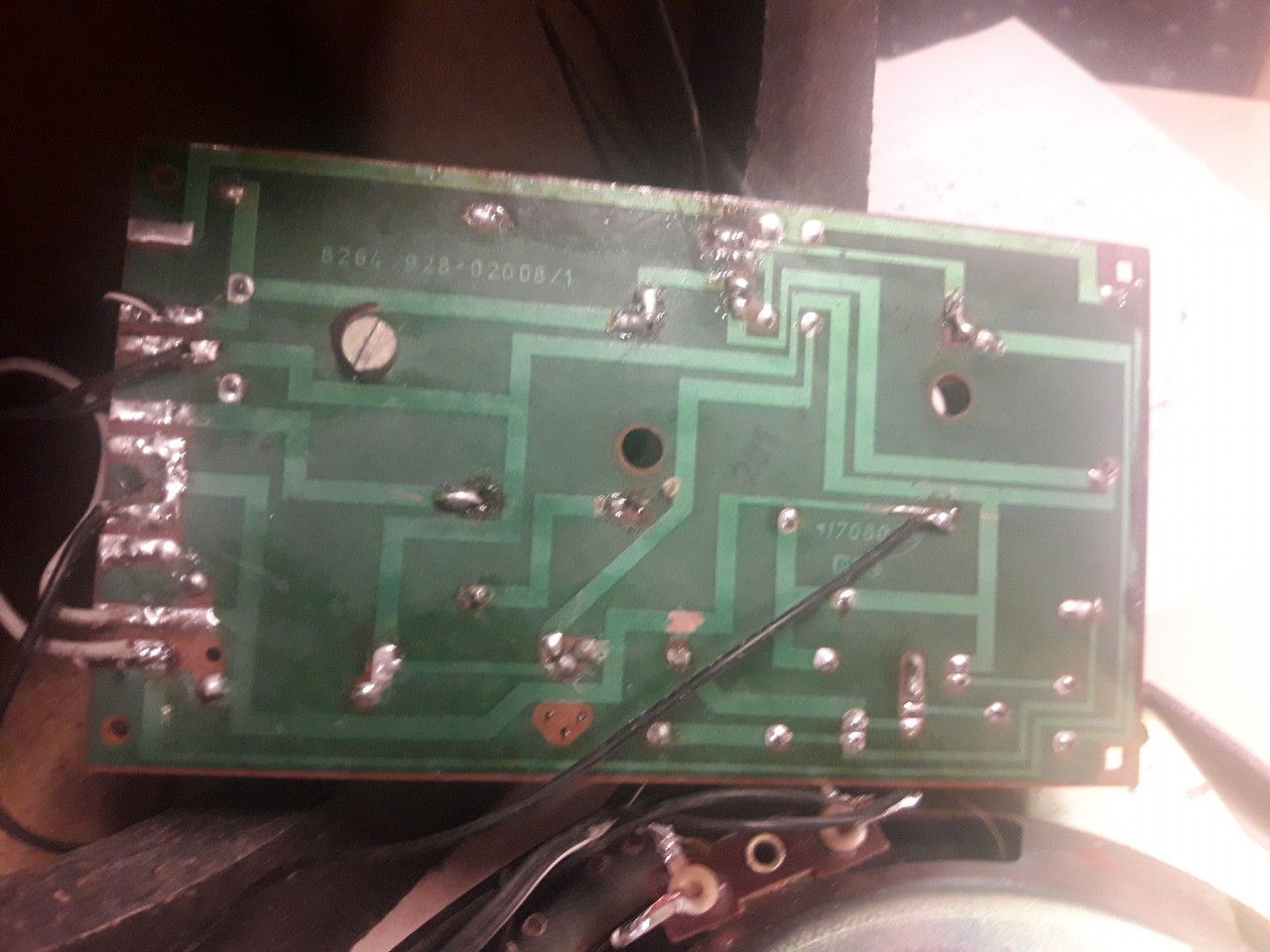

Ez a jószág egy nem mai darab, 2 utas hangsugárzóban van, ami elég rokoni alapon került hozzám, és nem tudok róla szinte semmit. A mély(közép) hangszóró 8 Ohm és 17cm átmérőjű, annyi fix, és egy aiwa nsx-v70 Hi-Fi hajtja őket, de nem ezek az eredeti hangfalai. Bonyolultabbnak tűnik, mint egy sima crossover. Van rajta egy relé is, gondolom túlterhelés ellen védhet. Mi ez a panel tulajdon képpen?
Ez egy eredetileg háromutas hangváltó. A hangszóró csatlakozások jelölései: T=tief, mély, M=mittel, közép, H=hoch, magas. Keletnémet gyártmányú, Tesla és magyar MM elkókkal megspékelve.
És a relé?
Leold, amikor túl nagy vezérlő jel érkezik a panelre, hogy megvédje a hangszórókat?
Nézd meg, hogy hová, mire van bekötve az a relé.
Valószínű, van ott mellette egy diódának látszó valami
Sziasztok!
Azt szeretném megkérdezni, hogy mi a különbség a 74HC és 74LS széria között? Megnéztem pár adatlapot is, az LS-nél pl. a texasos ns-es kapcsolási időket ír, a kimenet magas szint esetén 0.4mA-rel terhelhető alacsony szint esetén 16mA ugyanez lejjebb már 1mA és 20mA ennél. Bár a Fairchild félé esetén már csak 0,4mA és 8mA a javasolt. A HC/HCT-nél +-25mA a kimenet terhelhetősége, sebességbelei értékei pedig kb. megegyeznek az LS-sel vagy minimálisan gyorsabb. A HC CMOS a HCT is, de TTL jelszintekkel az LS pedig TTL. Nekem kb. csak ennyi tűnt fel. Van még valami különbség? A hozzászólás módosítva: Jún 20, 2018
Az LS az kis teljesítményű TTL (bipoláris tranzisztorokkal) a HC az CMOS, (FET -ekkel) a HCT az CMOS, de TTL kompatibilis szintekkel.
Ez az alapvető különbség, ennek minden következményével.
Az adatlap alapján sebességbeli eltérést nem nagyon láttam a kis teljesítményű TTL is elvileg 16mA-ig terhelhető. Ezzel szemben bár az adatlapban nem találtam meg, de olyasmit olvastam, hogy a HC/HCT szériában kisebb értékű felhúzó ellenállások vannak, így jóval nagyobb a fogyasztása is.
Egyébként mik ezek a következmények a jelszint és a kimenet terhelhetőségét leszámítva? Gondolom a mos zavarérzékenyebb. A hozzászólás módosítva: Jún 21, 2018
Üdv!

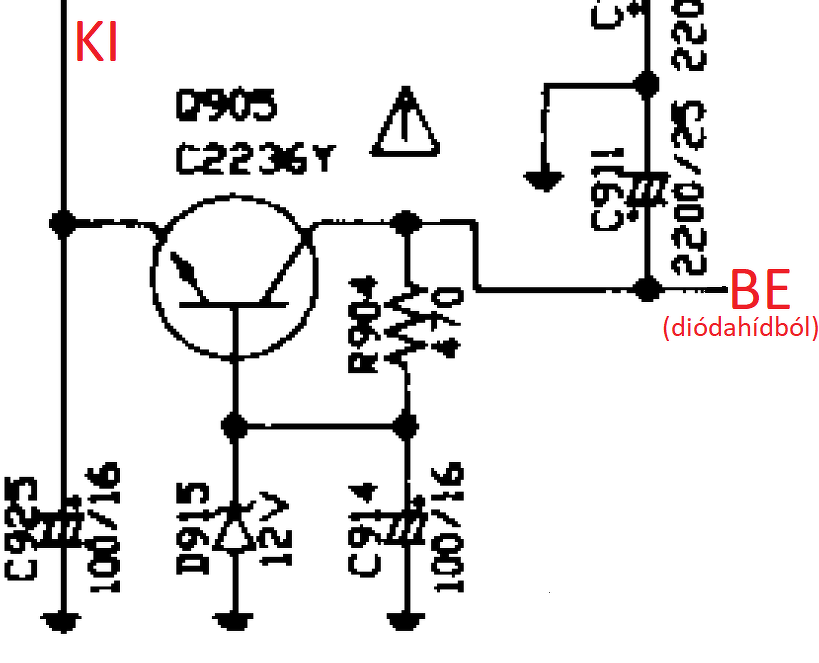

Mit csinál ez a kapcsolás? Egy diódahíd után van kötve egy Daewoo AMI-310 "AMP + DECK" egységében. Szabályoz 12V-ra? Azért nem csak simán a zenerrel csinálják, mert úgy nagy áramot kéne levezetnie, így viszont csak a tranzisztor bázisáramát?
Egyszerű áteresztőtranzisztoros stabilizátor. Kb. 11,4V feszültséget ad ki.
Igen, persze, azt akartam írni, mindkettő csak becslés.
Az LS37 buffer, a földre húzó kimenet 24 mA -t képes elnyelni, míg az LS00 8 mA -t, viszont valamivel gyorsabb.
Igen ezt láttam, plusz valamennyivel többet is fogyaszt a 37-es, de igazából az sem számottevő, a sebesség különbség is kb. 20-30ns. Egyébként mi ez a buffer? Nem csak egy sima 4x NAND ic?
Ez a 8mA kevés lenne egy 6n136-hoz? Gondolom, hogy kicsit szegényes lenne. A hozzászólás módosítva: Jún 21, 2018
Egy PC hangkártyának hány Ohm a kimeneti impedanciája?
Nem találok róla adatot, pedig biztosan rögzítve van valamelyik szabványban.
Sziasztok!
Szeretnék építeni egy kapcsolóüzemű kis teljesítményű leválasztó tápot trafó tekerés nélkül. Arra gondoltam, hogy egy közös módusú szűrőt használnék transzformátorként. Járható lehet ez az út, vagy ezek alkalmatlanok transzformátorként való üzemelésre?
Mivel fülhallgatót/fejhallgatót is hajthat, ezért 16/32ohm nagyságrendben található általános esetben. Ha ennél nagyobb lenne, akkor károsodhatna a kimenet, mikor a fülest rádugod.
A "buffer" szó szerint ütközőt jelent, amolyan energia elnyelőt. A 20 - 30 ns esetenként lehet jelentős eltérés is lehet.
Az optó adatlapján meghajtásként max 25 mA szerepel, a 8 mA még lehet elégséges meghajtás is az adatlap szerint.
Sziasztok,
Egy 7805-tel táplált egyszerű áramkört tervezek (1 dual opamp, 1 attiny85, 1x3 digit LED kijelzős feszültségmérő modul, és pár passzív). A fesz.stab. megkapja a javasolt kondikat (elé 330n, utána 100n), és 100n kondik vannak az opamp és a uC táp és föld lába között. Érdemes-e, szükséges-e itt valamilyen pufferkondit használni a 7805 után? Tamás
Szia! A stab és az uC közé 10-100 µF elkót szoktam rakni.
4,7 - 10 µF elég, a nagyobb kondi beéengetheti az IC-t, kikapcsoláskor károsíthatja.
Kösz, én 10 µF elkót és 100n kerámiát terveztem, de akkor 100 µF+100n lesz.
|
