Szia!
A zölden megjelölt részen nem látni egyértelműen a fóliát, mert eltakarja a pozíció rajz.
Ez a PIC létezik DIP tokban is ?
Köszi

Létezik DIP tokban is. Például:
1.
2.

Helló! Az R2 miért kell?

Szia!
A PWM kitöltését lehet vele maximalizálni.
Jelen érték mellett kB. 90% a maximum

Jogos!
A képernyőn jobban látszott.
Készítek egy kapcsolási rajzot és feltöltöm.

Ha úgyis írsz a trafó és a táp részleteit is add meg legyél szíves.
A szál nem fog meglazulni a hő miatt ?

Szia!

A tápot a huzal hossza és ellenállása határozza meg.
Nekem jelenleg egy 12V 5A-es tápról megy. Az áramfelvétele 1,3A a jelenlegi beállításokkal.
Maga a vezérlő 6-24V-ig tud működni.
Nem induktív terhelés esetén a STPS340V jelű dióda akár el is hagyható, de célszerű akkor is egy kisebb 0,5A 50V körüli schottky diódát berakni helyette. Ennek az a szerepe, hogy kioltja a kikapcsoláskori feszültségtüskéket, ezzel gyorsítva a FET kapcsolását, ami által a FET szinte egyáltalán nem melegszik.
Ha megnézed az eszközről feltöltött képeket, láthatod, hogy a szár, ami a huzalt tartja íves. Ha a huzal nincs benne, akkor pedig egyenes lesz. Azaz a szár rugalmas, így a szál feszítését folyamatosan biztosítja.
Mellékelem a kapcsolási rajzot.

Sziasztok!
BASETECH BT-153 labortápegység rajzát keresem.
Ha valakinek megvan,megköszönném ha megosztaná velem.

Oké, értem.
Ezek vannak nekem (PDF).
Melyik lenne jó hozzá ?
Ezt a típust nem találom sehol amit megadtál. STPS340V
Nem lehet hogy ez az ? STPS340U

Szerintem túlkomplikálod.. Bármilyen mosfet jó aminek a paraméterei jók neked.. 12V-ot szerintem 99%-ban mind tud de az 5A se túl komoly, és az általad linkelt fetek bőven többet tudnak. Dióda.. Ide is felesleges variálni, mivel ide is szinte bármi jó, még el is hagyható, mivel a fűtőszálnak minimális induktív értéke van. Tegyél bele olyat ami bírja a tápfeszt és kész.

Keresd így: IRLFL24

Még két kérdés.
A PDF-ekben be van integrálva egy dióda.
Ha ez schottky akkor miért kell még egy kívülről ?
Igaz, ez máshogy van kötve.
Van itthon IRFZ44 az is jó ?

A kapcsolási rajzon elírtam, de a nyákrajzon jól van megadva a dióda.
Természetesen bármilyen logic FET jó, ami bírja. Illetve, ahogy korábban is írtam, ide elég egy 0,5A-es schottky is. Csak mint a legtöbb amatőr, én is abból dolgozok, ami van épp itthon.
A fet belső diódája nem helyettesíti ki a külső diódát. Pontosan azért nem, mert másképp van bekötve. Az IRFZ44 nem logic FET. Az 5V vezérlőfesz nem nyitja ki eléggé.

Ezzel
én is így vagyok.
Ezért kérdezősködök.
Amit itt feljebb feltettem 2 db. PDF-et az egyik sem jó ?
És van még IRL530 is itthon.
Bocsi hogy abajgatlak.

De jó!

Ami logic FET az mind jó.
Ahol az adatlapon azt látod, hogy a nyitófeszültség 5V (mellékelt kép) és elegendő áramot illetve feszültséget tud, az mind jó.

Nagyon szépen köszönöm, értek mindent.

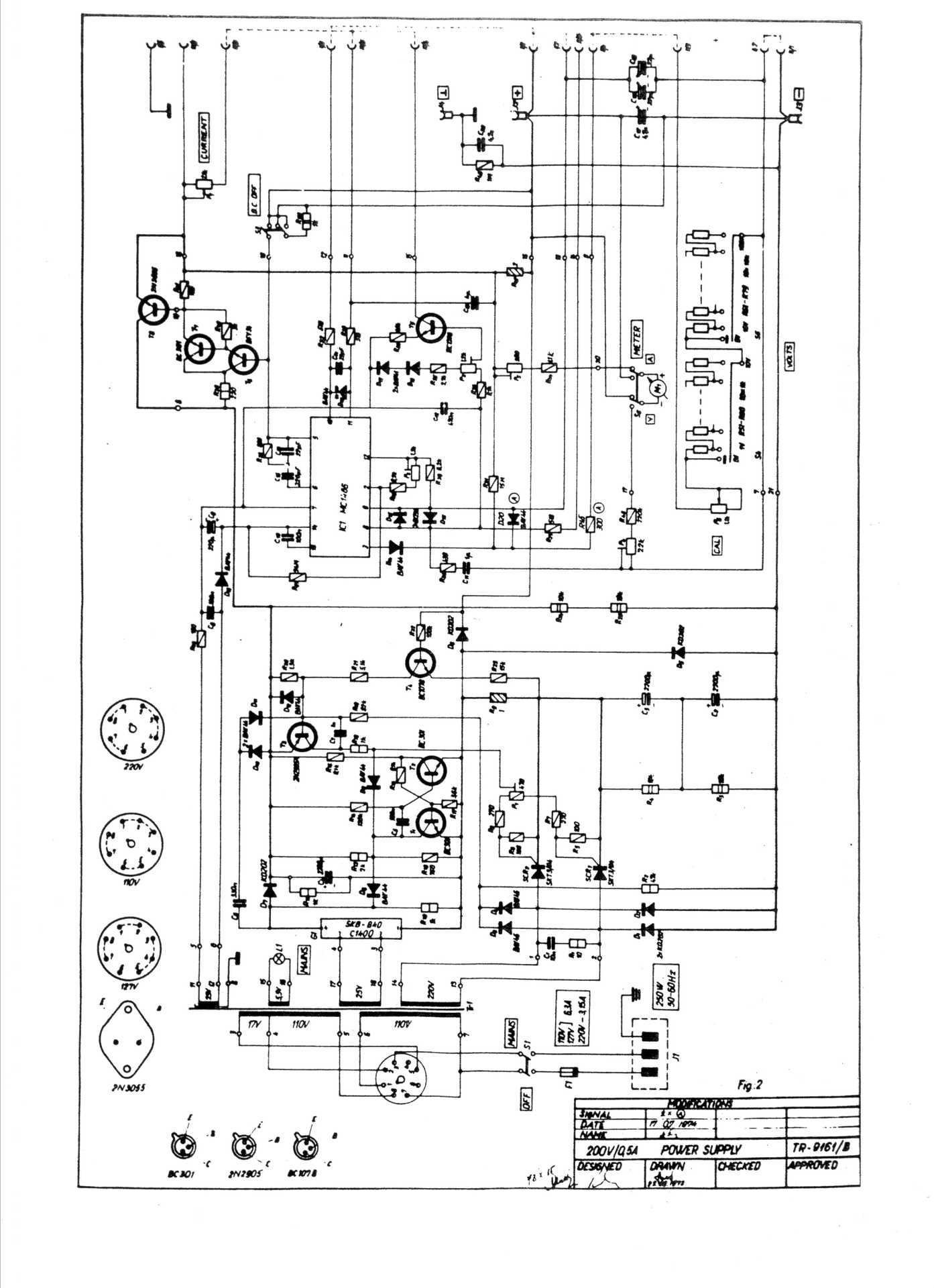

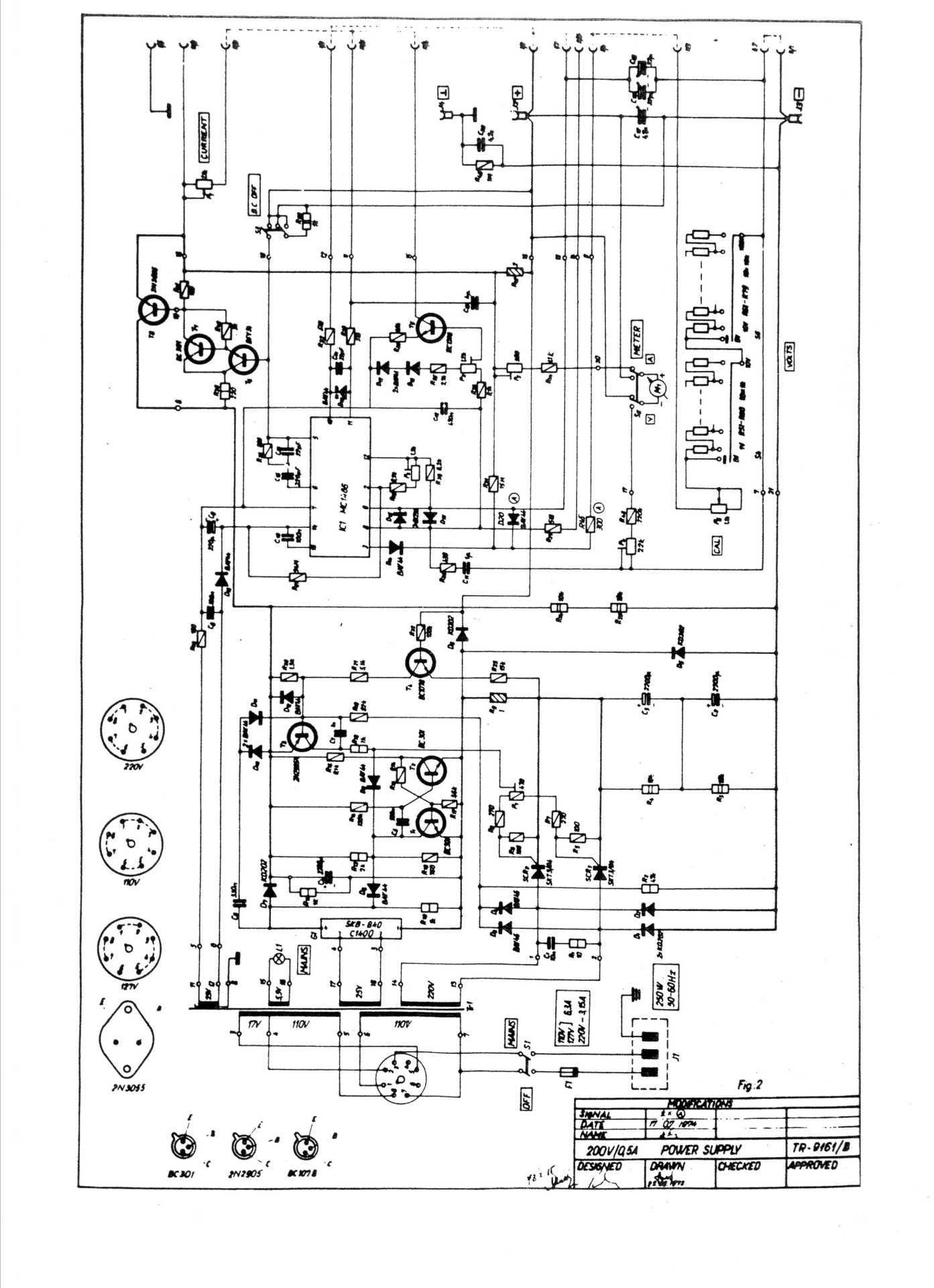

Keresek két laborműszerhez kapcsolási rajzot. Magyar gyártmányok. típusszámok "TR 9160/B", és "TR 9161/B". Megköszönném, ha tudna valaki küldeni.

Ezeket találtam.

Köszönöm. A második még nem volt meg. Sajnos kicsi a felbontása, de azért hasznos lesz!

Ezeket találtam:

Sziasztok. Samsung W-290 rádiós magnó vagy ahogy ujabban hívják, boombox-hoz keresek kapcsolási rajzot. A rádió részével gondok vannak, most jól jönne egy manuál.

Sziasztok.HOHNER BKV120-hoz keresek kapcsolási rajzot.

Egy több km-es hatótávú, kevés alkatrészből álló, könnyű, kicsi, és hosszú üzemidejű több hetes, hónapos jeladó kéne, és egy vevő, amivel nagyjából megállapítható az iránya, és a távolsága az erősségből, mondjuk kivezérlésjelzővel. Mondjuk tudjam, hogy 10m-en belül, 100m-en belül, 500m-en belül, aztán +500m-enként jelezné egy LED. Kéne kettő úgy, hogy ne zavarják egymást.

Sziasztok!
Kapcsolási rajzot keresek egy Philips 70FR150 Rádiós erősítőhöz.
Hibajelensége az hogy bekapcsolom semmi, kikapcsoláskor megszólal 2 másodpercig.

Bővebben: Link

Köszi

Szép jó estét kívánok ! Van egy Maudio Bx8 studió monitorom ,van valakinek ehhez kapcsolási rajza? Köszönöm szépen .

Talán ez
1.lépés Nem vagyok robot
2.lépés download
3. lépés vársz egy kicsit, majd letöltöd.
De én megcsináltam (PDF)

Igen ez az , nagyon szépen köszönöm.

Szívesen, ezért vagyunk itt.
