(#) Skori válasza Ge Lee hozzászólására (») Feb 6, 2025
Mert az SMS küldés fillérekbe kerül, és vannak kész rendszerek rá (hiszen az összes bank használja 2. faktorként), a szoftverfejlesztésre meg 100milliós (vagy akár milliárdos) nagyságrendben lehet költeni... Azt meg ugye tudjuk miért jó...
(#) sector99 válasza B0nsh44 hozzászólására (») Feb 1, 2025
Ezt megcsináltam, ugyanúgy hibát jelez. De mást:
Idézet:
„In file included from C:\Users\secto\Documents\Arduino\JBC_C245_Test\JBC_C245_Test.ino:3:0:
C:\Users\secto\Documents\Arduino\libraries\PID_v1_bc/PID_v1_bc.h:5:7: error: redefinition of 'class PID'
class PID
^~~
In file included from C:\Users\secto\Documents\Arduino\JBC_C245_Test\JBC_C245_Test.ino:1:0:
C:\Users\secto\Documents\Arduino\libraries\Arduino-PID-Library-master/PID_v1.h:5:7: note: previous definition of 'class PID'
class PID
^~~
exit status 1
”
A hozzászólás módosítva: Feb 1, 2025
(#) petrQ hozzászólása Jan 28, 2025

Imi villanymotor

Sziasztok, tudná valaki, hogy mik az IMI HZ 21/4 motor paraméterei? A címke nem olvasható. Előre is köszönöm Péter

Hi, would anyone know what the parameters of the IMI HZ 21/4 engine are, please? The label is not readable. Thank you in advance Petr

(#) vladcepes válasza vladcepes hozzászólására (») Jan 26, 2025
Teljesen jól működik a 2K-val. Nappal is meg szobai fénynél is. Most egy 5V teló töltővel próbálgattam.
A kérdésem az lenne , mivel(milyen akksival) lenne célszerű üzemeltetni ha hordozhatóra is csinálnám?(persze azért legalább egy éjszakát(napot) ki bírjon. A Power bank az nem jó az állandóan kikapcsol. Két sorba kötött 18650-es akku-egy 7805- el +hozzávalók ? Valami ami minél kisebb helyen elférne majd a dobozba.
Válaszokat köszönöm!
(#) PEXESO válasza Bakman hozzászólására (») Jan 26, 2025
Van az u-center programon alul egy listán a köv:NTRIP client not connected,és a másik:
MQTT client not connected.Ezeket nem tudom,hogy mik és,hogy kapcsolódni kellene-e nekik.
Mára befejezem,köszi a válaszaidat,holnap ha sikerül felteszem a programot a notebookra mert a vevő csak az ablakpárkányon működik(villog),a PC meg messze van az ablaktól.Biztosan lesz még kérdésem.
(#) Ge Lee válasza segítő hozzászólására (») Jan 26, 2025

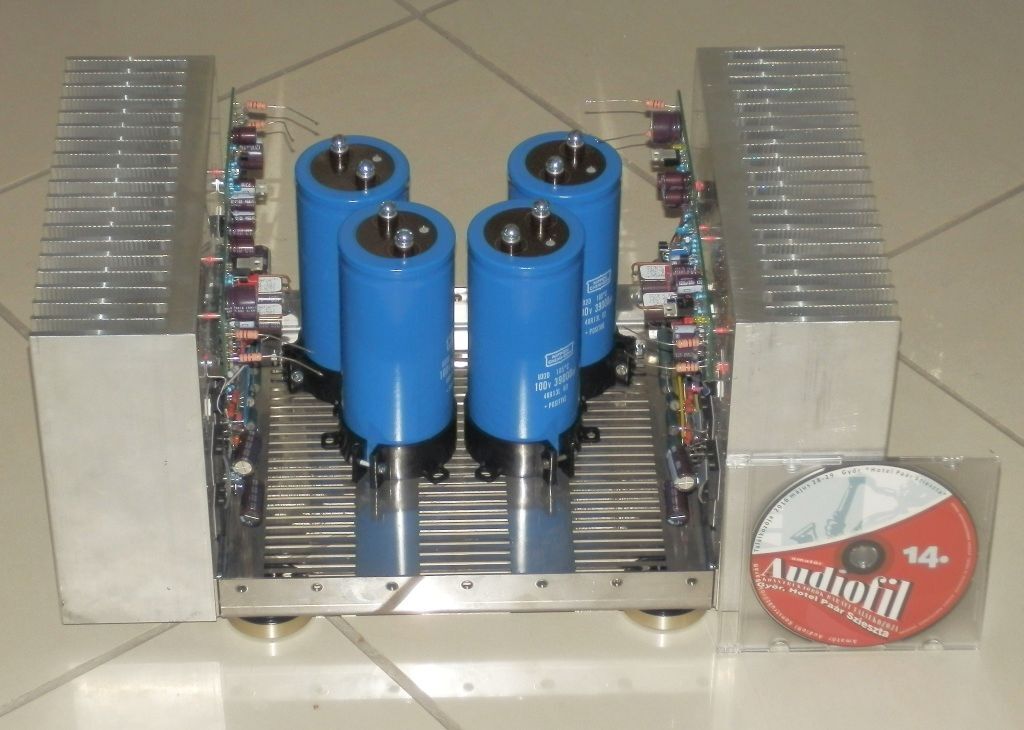

Nem a legjobb szó rá, de nincs jobb, meg műszakilag is kilóg a lóláb de ettől még létező jelenség. Azért lóg ki, mert lehetett venni 1db ellenállást 55 fillérért is (1206-os SMD a Kontelnél) ami általános felhasználásra lett gyártva, meg lehetett venni 1db ellenállást 46 font (több mint húszezer forint) körül is (2W-os Audio note Silver Niobium Angliából) ami kifejezetten audió felhasználásra lett fejlesztve.
Hogy műszakilag mit és hogyan lehetne vagy lenne érdemes mérni ezeken azt meg nem mondom, meg inkább ugye meghallgatni lenne értelme, de azon elgondolás szerint azt diktálná a logika (sznobságot és egyebeket félretéve), hogy ha utóbbiból építjük meg ugyanazt a kapcsolást, akkor annak sokkal jobban kéne viselkedni, vagy legalábbis sokkal jobban kéne szólni. Hasonlóan mint ahogy egy Lamborghini jobban megy a Trabantnál.
Az szinergia szó meg itt valami olyasmit jelent, hogy összepakolsz egy nyákra egy kupacba egy halom alkatrészt és azok hogyan fognak együttműködni egymással, mert nem törvényszerű hogy úgy ahogy gondolnánk. Silver Niobium ellenállást még sosem vettem, szerintem nem is fogok, de olyat már nem egy esetben tapasztaltam, hogy ugyanaz az áramkör jobban szólt az 1Ft-os szénréteg ellenállással mint a 8Ft-os Yageo-val, illetve néha nem mindegy hogy melyik pozícióba melyik van betéve, és nem is mindig feltétlenül a jelútról van szó, és igaz ez félvezetőkre, kondikra meg hatványozottan.
Természetesen, hemzseg a net az olyan beírásoktól, hogy valaki kicserél 1db alkatrészt, és az addig mindennél (is) jobb végfok tucatáruvá válik, vagy fordítva, na az ilyen irományokat kellő fenntartással kell kezelni, néha utána kell járni, és akkor kiderül hogy valóban úgy van-e vagy csak az illető fantáziája kapott szárnyra. Voltak itt a fórumon is hasonló történetekre bizonyítékok de ezek maradjanak inkább örökre rejtve.
(#) Régi motoros hozzászólása Dec 26, 2024

youtube-dl error

Üdv, egy kis fejtörő így estére...
Találtam a youtube-dl -hez egy GUI-t és azzal próbálkozom.
Az működik is, de a youtube-dl -nek valami baja van. Ott kezdődött, hogy hiányzik neki az MSCore100.dll szóval telepítettem a Visual C++ runtime -ot, ez megoldotta.
Aztán hiányolta az api-ms-win-core-path-l1-1-0.dll fájlt.
Letöltöttem netről, betettem a System32 mappába, és úgy tűnik, hogy már ez is jó.

Viszont mikor indulna a letöltés, nem tudja betölteni a python310.dll -t úgy néz ki.
Ez már kész agyrém.
Most komolyan még phytont is telepíteni kell ennek a hulladéknak?

Idézet:
„Beginning download, this box will output progress
Using yt-dlp as the download provider.
yt-dlp has been found and set
Generating output directory structure
The output was generated and will be used
The quality and format has been set
Arguments have been generated
Arguments have been generated and are readonly in the textbox
Creating download thread
Created download thread, starting...
Error: [PYI-9252:ERROR] Failed to load Python DLL 'C:\Windows\Temp\_MEI87122\python310.dll'.
Error: LoadLibrary: <FormatMessageW failed.>
An error occured
THIS IS A YOUTUBE-DL ERROR, not A ERROR WITH THIS PROGRAM!”

Egyébként Win7 64 bit. A python310.dll fájlt is levadásztam, betettem a program mappába is, meg a System32 mappába is, de ezt már nem eszi meg, még mindig hiányolja. Mondjuk azt se értem,
a Temp mappában a _MEI87122 mappát honnan veszi, mivel nincs ilyen mappa benne.
A hozzászólás módosítva: Dec 26, 2024

youtube-dl e...png
(#) majkimester válasza pajty hozzászólására (») Dec 22, 2024
Amit az adatlapok az első sorban nagy betűkkel feltüntetnek áram adat, azt normál körülmények között sosem lehet elérni. 100 Fokos tokhőmérsékletre is van egy második adat, de még azt sem.

Ajánlom figyelmedbe az IRF AN-1140 Application note-ját, ahol ezt hosszasan elemzik.

A 8-as szekcióban a gyakorlatias példánál az IRFS3006-os FET-et veszi példának, aminek a Id max 270A (100 fokon 191A), ami a félvezető határadata, de a D2PAK tokozásra, is van egy határadat, ami 195A. Ezek a gyakorlatban soha el nem érhető inert folyadék hűtéssel (forráshővel) elvont hő esetére megadott határadatok.

A méretezésnél a maximális láb hőmérsékletből indul ki, amit a példában a NYÁK hordozó FR4 anyaga korlátoz olyan 150 fok körül, erre a méretezés után 45A-es maximális áram adódott az egyébként 270A-re specifikált FET-nél, és a gyakorlatban szerintem ezt sem érdemes megközelíteni. Reálisan 20...30A átlagáram felé nem biztos, hogy érdemes menni.


Érdekes még, például a tokra megadott 195A-es határadat, ami a tokon belül a láb és a szilícium összekötéséhez használt alumínium bond wire határadata. A 195A 3db 20 mil (kb. 0,5mm) átmérőjű párhuzamos vezeték adja. Ezek együttes keresztmetszete 0,6 mm2, az áramsűrűség pedig 325 A/mm2, de 45A-nél is még 75A/mm2-re adódik. A láb vastagított része sem sokkal nagyobb keresztmetszet ennél.
(#) Hp41C válasza pajty hozzászólására (») Dec 22, 2024
Aluminum Bonding Wire and Copper Bonding Wire szerint
Idézet:
„For the current in a leadless package, the limiting factor at the Source-connection is not the connection of the chip, but the contact surface to the PCB. For e.g. for a TOLL 40V in SFET4, IPLU300N04S4-R8: the chip itself is capable to conduct 700A, the Bonding Wire limits the current to 550A and the current density of the Source-contact limits the current to another 300A against Electromigration i.e., use of Copper Clips would probably not help us with the current rating. This is not currently the case with MOSFETs > 60V, where the Rdson*A is higher and thus the chips are less current rated.”


Máshol azt találtam, hogy az Rdson 30% a kivezetés ellenállása adja.
(#) Lengyelzolika01 hozzászólása Dec 19, 2024

Nem működik nem nyitható meg

Van egy elmentett rajzom. Sokat dolgoztam rajta. Megnyitotta mindig gond nélkül. ... aztán Egyik pillanatról a másikra ezt irja ki a program (sprint layount 6) .... is not a sprint-layout file. ujra telepítettem a programot ugyan az a hibaüzenet. Köszi ha segítesz!
(#) Gabtronic hozzászólása Dec 9, 2024

Arduino

Sziasztok,
az alábbi óra kapcsán lenne az a kérdésem, hogy eredetileg 60 Hz-es órajelről működik. 50 Hz esetén mit kell változtatni a kódban? (255, 286 sor?)
Köszönöm az ötleteket.

Bővebben: Link

  1. /*
  2. 2  ONE-TUBE NIXIE CLOCK for Arduino UNO - - - - - - - - - - - - L. Thomas -- August 2023
  3. 3  - Displays the time by repeatedly sequencing the digits each 2.5 seconds.
  4. 4  - Uses interrupt (pin 2) to detect each cycle of 60Hz AC power.  This is used to
  5. 5    count seconds, and time the sequencing of each digit.
  6. 6  - Has leading zero blanking.
  7. 7  - Jumper (pin 6) can be cut to run the clock in 24-hour format.
  8. 8  - A short blink between digits separates them. This is needed for the eye to catch
  9. 9    double digits such as 11 or 22.
  10. 10  - Nixie digits 0-9 are displayed according to the hex value of pins 8-11.
  11. 11  - A hexadecimal value greater than 9 will cause none of the nixie digits to illuminate.
  12. 12  - Output pin 12 is used to turn the decimal point ON and OFF.
  13. 13  - The decimal point is turned on during display of hours digit(s).
  14. 14  - The clock is frozen at zero seconds when the RUN/SET switch is in SET position. This
  15. 15    allows the clock to start immediately at zero seconds when switched from SET to RUN.
  16. 16  - At start-up or reset, all ten digits are displayed & decimal point blinks as a test.
  17. 17  - At start-up or reset, the clock begins at 12:59 (requires setting to correct time).
  18. 18
  19. 19*/
  20. 20int ACint = 2;     // pin 2 is the interrupt from the 60Hz AC line (INT0)
  21. 21int HRSBTN = 3;    // pin 3 senses press of the Hours button (adds 1)
  22. 22int MINBTN = 4;    // pin 4 senses press of the Minutes button (adds 1)
  23. 23int RUNSET = 5;    // pin 5 senses if in the Set mode (low)
  24. 24int JUMPER = 6;    // pin 6 senses if time should be displayed in 24-hour format (HIGH)
  25. 25int hexA = 8;      // pin 8 is the LSD - used to display one of the nixie digits
  26. 26int hexB = 9;      // pin 9 - used to display one of the nixie digits
  27. 27int hexC = 10;     // pin 10 - used to display one of the nixie digits
  28. 28int hexD = 11;     // pin 11 is the MSD - used to display one of the nixie digits
  29. 29int Dpoint = 12;   // pin 12 turns the nixie decimal point on and off
  30. 30int TestPt = 13;   // pin 13 has an on-board LED and is used as a visual test indicator
  31. 31//
  32. 32int timeH = 12;    // Stores the HOURS value
  33. 33int timeM = 59;    // Stores the MINUTES value
  34. 34int SUBsec = 0;    // Accumulates AC cycles for each second
  35. 35int Seconds = 0;   // Accumulate seconds up to 60
  36. 36int Dcounter = 0;  // Runs from 0 to 149 to organize nixie display sequence timing
  37. 37int Flag = 0;      // Set to 1 when interrupt occurs
  38. 38int Temp1 = 0;     // Temporary register 1
  39. 39int Temp2 = 0;     // Temporary register 2
  40. 40int INstatus = LOW;  // Used to capture status of a digital input - HIGH or LOW
  41. 41int LASTs3 = HIGH;   // Used to debounce Hours setting button
  42. 42int LASTs2 = HIGH;   // Used to debounce Minutes setting button
  43. 43int Dstatus = 5;     // Defines the current status (case number) for nixie display
  44. 44//
  45. 45// The setup routine runs once during start-up or when RESET is pressed.
  46. 46void setup()
  47. 47{ pinMode(HRSBTN, INPUT);  // 3
  48. 48  pinMode(MINBTN, INPUT);  // 4
  49. 49  pinMode(RUNSET, INPUT);  // 5
  50. 50  pinMode(JUMPER, INPUT);  // 6
  51. 51  pinMode(hexA, OUTPUT);   // 8
  52. 52  pinMode(hexB, OUTPUT);   // 9
  53. 53  pinMode(hexC, OUTPUT);   // 10
  54. 54  pinMode(hexD, OUTPUT);   // 11
  55. 55  pinMode(Dpoint, OUTPUT); // 12
  56. 56  pinMode(TestPt, OUTPUT); // 13 (LED)
  57. 57// **** Display all ten digits and flash the decimal point ****
  58. 58  digitalWrite(hexA, LOW);
  59. 59  digitalWrite(hexB, LOW);
  60. 60  digitalWrite(hexC, LOW);
  61. 61  digitalWrite(hexD, LOW);     // This will display "0"
  62. 62  digitalWrite(Dpoint, HIGH);  // Decimal point ON
  63. 63  delay(400);                  // Show each digit for 800ms
