Egyelőre még csak kísérletezgetek a kapcsolásokkal, de a távoli cél egy nagy hatásfokú tiszta szinuszos HF inverter megalkotása. A dc-dc átalakítást általában egyszerű kimeneti tekercs nélküli push-pull konverterrel szokták megoldani, de az nem ad konstans kimeneti feszültséget a bemeneti feszültség függvényében, ezért a dc-ac híd vezérlő bonyolultabb, hogy szabályozni tudja a kimeneti ac feszültséget (EG8010, EG8020 és társai). Viszont ha a dc-dc konverter konstans feszültséget állít elő, akkor egyszerűbbé és hatékonyabbá válik a dc-ac átalakítás is, viszont a dc-dc konverter sokkal bonyolultabb (és drágább) lesz. Ezért első körben kipróbáltam a hagyományos (kimeneti tekerccsel rendelkező) push-pull-t, de nem eléggé meggyőző, ezért később megpróbálom a full-bridge vagy PSFB topológiát. Erre LM5045 vagy LM5046-ot fogok alkalmazni. Az új prototípuson szeretném a PWM vezérlő áramkörét egy külön kis modulon megvalósítani, ugyan így a szekunder oldali hibaerősítőt és társait is, így kisebb lenne az egész cucc és olcsóbb is.

A középső képen szereplőDC-AC konvertert készen meg lehet venni , elég csak az 555 oszcillátort megépíteni .

Ha a hálózaton határon volt a feszültség, hogy a napelem leáll vagy nem, akkor a hősugárzó indult. Ezzel a feszültség a még elfogadható tartományba esett, az inverter nem állt le.
Hősugárzó nélkül:
inverter termelése 0W mert kiállt túlfeszültség miatt.
hősugárzóval:
inverter megy 4kW termelés, veszteség a hősugárzón 1kW, nyereség 3kW...
Természetesen csak akkor ment, ha a feszültségviszonyok indokolták.

Szerintem így a CI RI túl kicsi, pár usec alatt eléri a 30 akárhány voltot amitől a diac gyújt így a C6- alig töltődik fel. Ci 10µF 63V Ri 1Mega nagyjából 1sec időállandó, de rakhatsz 2Megát is felesleges oda trimmer. C6-nak legalább 400V egyenfeszre kell töltődnie, ha az inverter része jól működik.
inverter teszt multiméterrel:
Trafó primer oldalról lekötsz mindent, primeren mérsz AC feszültséget a trimmerrel megkeresed a legnagyobb értéket és úgyhagyod 100-150VAC felett kell lennie.

Automata mosógép program közben megáll és nem megy tovább

Sziasztok !
Van egy Electrolux Compactcare inverter tech. Type: FLU552431 automata mosógépünk, ami a program közepén megáll és nem megy tovább. Régebbi gépeknél ez lehetett szénkefe kopás miatt, de ebben nem találtam szénkefét /első látásra /, szerintem kalitkás forgórészes.Az volna a kérdésem, hogy miket kellene átvizsgálnom az esetleges javításhoz ???A centrifugálás eőtt áll le, benne marad a víz, nem szivattyúzza le.

A válaszokat előre is köszönöm, üdvözlettel gyurkoca

Talán ez lenne. Bővebben: Link

Javítás

Sziasztok ismét jött javításra az ismert készülék inverter hibával.Valaki javította jól szét is égett a kis trafó zárlat miatt.Mutatom a képet a javítás módjáról az inverter 600v ra tölti fel.

Itt van egy haveromnál kb 5 eve vásárolt ugyan azon márka annál egyértelmüen levan irva hogy két bemenet egy mppt , ami itt van az már második generációs inverter ,ennél az vagyon leirva hogy két bemenet két mppt .
/Aexpert/

A 2 db 3kw os inverterre darabonként egy -egy villanybolyler megy direktben ,illetve nobo fűtőpanelek ,direktben.
Totálisan hálozatfüggetlen !
A 8kwattos szigetüzem is totálisan hálózatfüggetlen ,kettős konverziós felépitmény .
A lakásban anno a villanyszerelés úgy lett kialakitva hogy tudatosan dupla vezetékeléssel a független használathoz is .
A két vezeték rendszer sehol nem ütközik még a földelésnél sem ,igy vannak olyan fogyasztók amik csak hálózati üzemre vannak kapcsolva s vannak a totális szigetre kapcsoltak .
A 3 db inverter kimenetei is totálisan elkülönitve függetlenül mennek !

Hova megy a 2 db 3 kW-os inverter kimenete?

Ha jól értem, akkor több azonos feszültségű, de nem egy irányba néző string van diódákkal párhuzamosítva?
Az inverter bemenetén nem okoz problémát, hogy az áram így jóval több is lehet, mint ami az inverter max árama? Vagy ilyen esetben nem használja ki a max áramot?

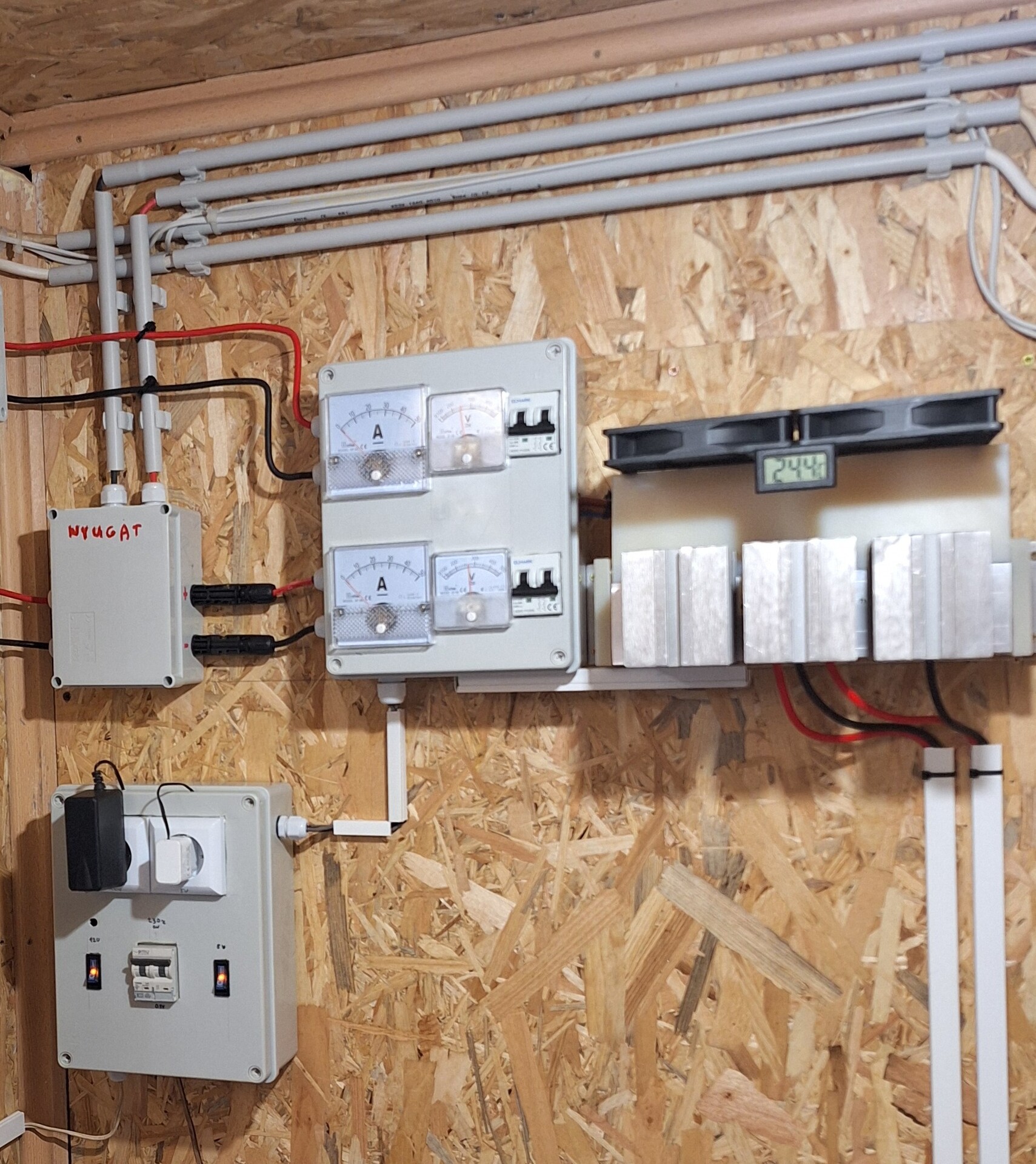

Van nálam is diódás leválasztás , egy sztring déli meg egy nyugati , azon vannak külön külön egy -egy 3000wattos inverter majd diódákkal /greatz/ leválasztva megy egy 8 kwattos inverterre ami két bemenetű,
A sztringek 13A tudnak es kettő kettő 35A greatz van betéve hűtőbordákra amit figyel kettő termosztát 55fokra állitva s azok kapcsolnak 2db 120as ventilátort .
Igy 2sztringen van három inverter .

A tápfeszültségek ellenőrzésével célszerű kezdeni.
A ks. cső áramkörében valószínű a probléma, ott nagyfeszültségek vannak erre figyelni kell, multiméter csak kb.: 700-1000V -ig jó. Rajzon nem találtam, de kb.: 2000V körüli feszültségek is vannak a két tranzisztoros inverter után.

Nálam is kacifántos , van egy full déli sztringem meg van egy totálisan nyugati string ezeken van külön külön egy -egy 3000es volt polska ,
Aztán van egy szigetüzemű 8kw os inverter ami 2mppt két bemenetű ,igy van három inverter két stringen, simán lediódázva a plusz és a minusz is , igy ok .minden.

Ez jó ötlet, de az MPPT-nek is tetszeni fog? Én is gondolkodom hasonlón, de nálam bonyolultabb a helyzet. Van egy betáplálós, és van egy szigetüzemű inverter. A betáplálós teszi a dolgát, engedélyeztetve van, de az 1 fázis miatt nem tudtam nagyobbat tenni. Napelemből viszont elfér több, így a szigetüzem is megmaradna (illetve újra beüzemelésre kerülne). Az egyik stringet át kellene kapcsolni a betáplálós inverter körére bővítésként, amikor az akkumulátor feltöltődött. Egy stringre viszont nem mehet egyszerre két inverter, érthető okokból. (Sok oka van annak...)
Ráadásul a 3 közül az egyik string novembertől márciusig félig árnyékban van, így azt teljesen ki kell iktatni. (viszont még akkut tölteni jó lenne addig is) Per pillanat ez a csatlakozók átdugdosását jelenti, (természetesen csak évente 2-szer) de szeretném automatizálni az inverter(ek) kinyírása nélkül.

Egy egyszerű töltőhöz ugye az első lépés egy 10 kW-os 3f trafó. Vagy egy 10 kW-os inverter 80 V kimenettel.
Talán más szakembert kellene keresni a javításhoz.
80 V 125 A töltő

Vannak aliról drágább cuccaim is (nem csak "filléres" limlomok), pl oszcilloszkóp (kettő is),
műszerek, napelemes inverter, és igazából nem is emlékszem, hogy volt e valamikor is problémás termékem onnan.
Talán egy 2-3 EFt -os kapcsoló üzemű táp ami elpukkant, vagy USB-SATA külső tartó,
vagy pl IDE-SATA konverter, amik eddig kihaltak, szintén 2-3 EFt -os tétel. A több száz rendelésből talán öt tétel hibásodott meg, de ez szerintem az itthon vásárolt cuccokba is benne lehet. Persze arra van garancia, általában ugye egy évig, aztán ha pont kibírja addig, hát azt is a hajára kenheti az ember.
De sok mindent, ami elektronikával kapcsolatos, itthon nem is nagyon kapni, vagy ha mégis, summás haszonnal kínálják, mert ugye keres rajta az importőr, a nagyker, a kisker, meg ki tudja még ki, arról nem is beszélve, hogy még szállítani is kell szintén + pénz.
Legutóbb pl villanybringát vettem 200.000 Ft -ért házhoz szállítva.
Na jó, speciel az pont akciós áron volt, most azt a típust is 3k -ért adják már...

Szóval lehet, csak én vagyok ilyen szerencsés (nem tudom nevezhetem e ezt annak), de azért bennem is bennem van a félsz, hogy minél többet rendelek onnan, előbb utóbb belefutok valamibe ami nem fog tetszeni. Ki tudja, lehet pont az akku lesz az.

Az újat nem szándékozom még szétszedni, a régi SMLII-öt már javítottam (véletlen PV testzárlat) és egyszer még portalanítottam. Két IGBT és 4db. MOSFET ment tönkre, de könnyen javítható, egyszerű volt az alkatrészek helyettesítése is. Ami nem tetszik benne, hogy elég sokat fogyaszt üresjáratban és a hatásfoka is lehetne jobb...
Az inverter kikapcsolt állapotában viszont működik a PV és az akkutöltő rész.

Akkor legyen:
https://www.senetic.hu/product/JAM66D45-620/LB_SFT
https://www.senetic.hu/product/LR8-66HGD-610M
Télire nagyon jól jönne a bővítés.
Vettem egy ilyet is, még nem üzemeltem be, ez két stringet tud kezelni:
https://www.easunpower.com/products/easun-11kw-off-grid-inverter-bu...rallel
Bő három évig az 5,5kW-os verziót (SMLII) használom, de most kölönböző lesz a két string feszültsége, nem ajánlatos párhuzamosítani.

Napelemes interferencia

Sziasztok, rendeltem egy zavarszűrőt nemrég az inverter napelemes bemenetére, de január közepére jelezték vissza. Azt szeretném kérdezni hogy nem tudtok-e valamilyen "gyorsabban megérkező" forrást, illetve nem tudok-e ilyen szűrőt én is építeni? ( Legalább addig amíg megérkezik) De nem találtam kapcsolási rajzot, illetve nem tudom milyen kondenzátort(tudom a kondenzátor feszültsége magasabb legyen mint az inverter 500v maximuma) használjak..

A szkópot azért érdemes lenne rátenni SOSCO lábra, mert ha azon már nincs meg a 32kHz-es jel, akkor esélyes, hogy az inverter nincs engedélyezve. Aztán lehet nyomozni, hogy ez SOSCEN nem meglétéből, vagy a chip hibájából ered-e. Érdemes az errata-t megnézni van-e erre vonatkozó bejegyzés.

Az a baj ezekkel a pakkokkal, főleg nagy áramú alkalmazásokban mint autó, vagy napelem inverter ahol 150A áram is folyhat akár, hogy ha nincsenek benne gyárilag összeválogatva a cellák (és nincsenek) akkor a világ BMS-e se lesz elég hozzá hogy kibalanszolja, meg korrektül fel tudja tölteni mindet.
Mondok egy példát, nekem bontott Hyundai Kona lion celláim vannak, ezek gyárilag alaposan válogatva vannak, hármasával párhuzamosan össze vannak hegesztve, 7s3p azaz 21db cella hajtja a 24V-os invertert most már két éve, minden nélkül! Tehát, se bms se balanszer nincs a cellákon, ennek ellenére 1 század volton belül van minden cellapakk 2 év után is, most mértem meg nemrég őket.
Van egy kisebb pakkom is, rokkantkocsiba, ott a 7 cellából 6 válogatott, 1 nem, na azzal se lehet csinálni semmit, mert 0,3V-tal eltér az az egy cella. Tettem rá próbálból balanszert de semmit nem tudott vele csinálni, marad az, hogy nem töltöm fel teljesen a pakkot.

Az akkumulátorom gyári könyvében van az ajánlott töltőnél hogy 14,6V 20-50A. Tipikusan 14,4V.
LiFePO4 Design Considerations
Mellékletben az akkum adatlapja.

De nem akarom 14,4V-ig sem tölteni, inkább egy kis kapacitásvesztés hogy benne maradjak a biztonságos sávban, az inverter 28,4V-ra van állítva tehát a négy cellás blokk 14,2V-ot kapna de így is aktiválódik a BMS.

Ma megérkezett az inverter, szépen bedobozolva, sértetlenül. Kipróbálni holnap lesz időm, de elsőre belekukkantva nagyon profinak néz ki. A trafók impregnálva, nehéz alkatrészek ragasztva, szép nagy hűtőbordán tucatjával állnak a "tranyók" amiket két ventilátor hűt egy átlátszó műanyagból készített légcsatorna közbeiktatásával. A -feltételezem- szívó oldalon az inverter két oldalán felül a légbeömlőben porszűrő is van. A tokozata pontosan illesztett fém doboz.
Szóval első ránézésre jól néz ki.
Hétfőn adták amúgy fel Németországból DHL-el, ide hozzám már a Magyar Posta (nem az MPL) hozta. Semmi VÁM ügyintézés nekem nem volt és plusz költség sem ahhoz képest amit az Alin kifizettem (186$). Szóval a megcsúszott szállítást leszámítva elsőre elégedett vagyok, a többi a tesztek folyamán kiderül.

Jahh, emiatt eleve offgriden agyalok itthonra. Kértem 2 helyről ajánlatot és az inverter az egyik helyen 750 000 körül volt (Deye 10kWh) és nem is tudom hirtelen, h nettó vagy bruttó.
Azért az nem kevés nem?

A napelemes rendszerben egyedül az akkupakk ami drága, de azt nem tudod otthon fejleszteni, azt meg kell venni. Ahogy most látszik, a nátrium ioné lesz a jövő, de ki tudja.
A napelem táblákat már lassan utánad dobják, főleg ha sokat veszel belőle, inverter van fillérekért és már nem csak Kínából, az akku az ami drága, mert hát nem csak akkor fogyasztunk amikor süt a nap. Az on grid rendszereknek meg hamarosan vége lesz, nem fognak amiatt hálózatot fejleszteni, inkább ellehetetlenítik azzal, hogy fillérekért veszik meg amit megtermelsz.

Aliexpress szállítási idő hosszabbítás

Üdv!
Hátha járt már így valaki és tud tanácsot adni. Rendeltem egy napelemes invertert Aliexpressről egy PowMr Factory EU Store nevű eladótól. Akcióban volt az inverter, gyorsan lecsaptam rá mert kéne. Jó értékelése van az eladónak és EU raktárból jönne. Kifizettem (bankkártya), másnap kaptam az eladótól (de csak most vettem észre sajnos) egy üzenetet, hogy kifogyott a raktárból (out of stock) és azt írja, hogy 30 napon belül tud szállítani. Gondolom az EU raktárból fogyott el és most hozzák Kínából. Kér hogy ha tudok várni akkor hosszabbítsam meg a szállítási időt 35 napra (még három van hátra jelenleg) vagy ha nem tudok várni akkor töröljem a rendelést és az ali visszautalja a pénzem 3-20 nap alatt.
Szerintetek mit tegyek? Várni tudok nem sürgős, inkább az érdekelne, hogy át tud-e vágni vele, vagy ha meghosszabbítom a szállítási időt és utána sem szállít akkor is vissza tudom még igényelni a pénzem?

Pedig egyszerűbb, meg pláne olcsóbb megoldás nem nagyon lesz rá, főleg ilyen V és A igénynél.
A 0-40V AC inverter az nem szabványos... Az AC-t szabályozni nehezebb mint a DC-t.

Ui.: Persze egyedileg is lehet tervezni félvezetős szinuszos invertert de az drágább lesz,
+ nem ártana érteni is hozzá kicsit.
Gyakorlatilag hálózati AC -ból DC-t kell előállítani mondjuk egy sima trafóval,
aztán DC -ből szinuszos jelet kell létrehozni PWM vezérléssel. Arduinoval elvileg megoldható.
(De ez utóbbi lépés nem az a kategória, hogy LM317 -et megfejelünk power tranyóval...)
Meg biztos van rá cél IC is, csak azt keresni kell.

Nem használok rádiót. A két inverter kb. 5 m-re van egymástól egy lépcsőházban.

Engem nem zavar, egyedül a reggeli hírek erejéig megy a konyhában a KH-n a Kossuth rádió. Nem jártam utána, de szerintem nálam maga az MT kábel szór, mert az inverter nem csatlakozik közvetlenül a hálózatra, hanem külön hálózat lett neki kiépítve és annak az MT kábelei (jobb híján) a padláson futnak végig és onnan jönnek le a falban csőben oda ahova kell.
Ezek az (olcsó) inverterek amiket mi veszünk ezek szerintem mind ilyenek. Ne 120 ezerért vegyél invertert hanem 1,5 millióért, az talán nem lesz ilyen. Valamit valamiért.
Egy mezei zavarszűrő berakása szerintem semmit nem fog javítani rajta mert a belső kapcsolásuk is más, jóval egyszerűbb ezeknek, de próbáld meg.
