(#) proli007 válasza janigel hozzászólására (») Dec 8, 2020 /

Ezen a gépen nem tudok rajzolni, de ugyan így mint itt, csak az R1-et fogja kapcsolni az IC kimente.
(#) janigel válasza proli007 hozzászólására (») Dec 8, 2020 /

Nekem "A" verzióm van.
Te pedig "D" verzióra gondoltál közvetlenül ellenállás nélkül az IC kimenetről ?
Bővebben: Link
A hozzászólás módosítva: Dec 8, 2020
(#) Sebi válasza proli007 hozzászólására (») Dec 8, 2020 /

Meg az L,Z,H nem világít együtt, mehetne egy áramgenerátorról is...
(#) vajasll hozzászólása Dec 15, 2020 /

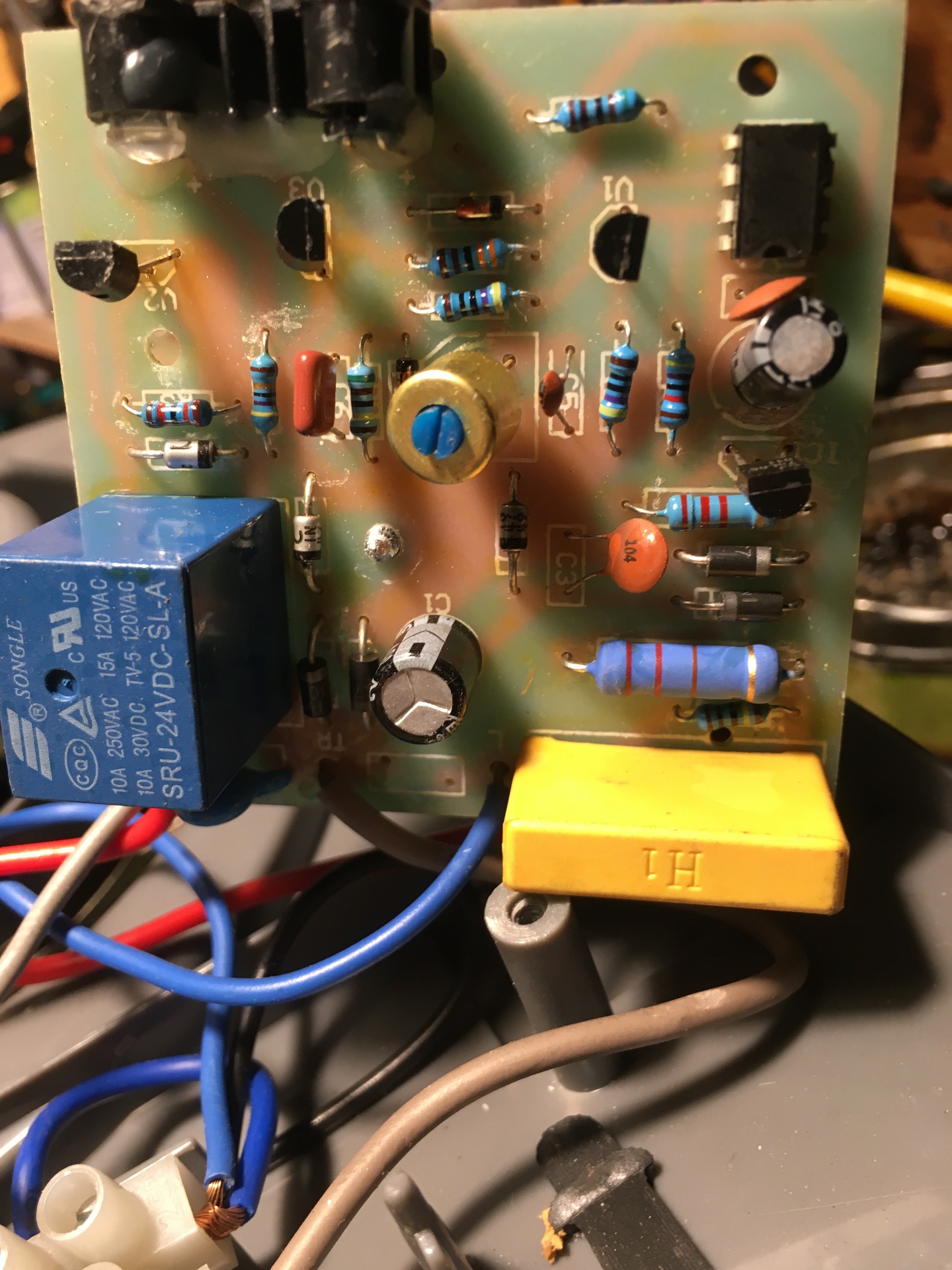

Üdv!A képen látható kézszárító elektronika rajzát keresem,illetve az Ic tipusát (lecsiszolták a feliratot). Köszönöm!
(#) erbe válasza vajasll hozzászólására (») Dec 15, 2020 / 1

Hasonlítsd össze a bekötését az NE555-tel! Az lehet.
(#) vajasll válasza erbe hozzászólására (») Dec 16, 2020 /

Egy "srófra" jár az agyunk...Én is néztem,sajnos a táp fordítva van. Köszönöm a választ!
(#) proli007 válasza vajasll hozzászólására (») Dec 16, 2020 /

Hello! Egy szem NE555-el nehezen lehetne megoldani a feladatot. Mert it ki is kell adni impulzusokat, meg detektálni is kellene azt. Egy NE567-nek már jobban állna a feladat. De a "fordított táp" inkább pld. egy PIC12F508-at takarhatna.
(#) vajasll válasza proli007 hozzászólására (») Dec 17, 2020 /

Igen, egyetértek. Köszönöm a választ!
(#) Ódenka hozzászólása Dec 19, 2020 /

Üdv!
Valamikor az RT újság 1979-1989 között jelent meg egy kis kapcsolás, ami alapján egy nagyon egyszerű komparátor a hálózati feszültséghez egy 12-24V-os trafó feszültségét hozzáadta a gyenge hálózati feszültséghez.
A trafó méretezését a védett fogyasztó 5-10%-ban lehet megállapítani.
Én ezt anno megépítettem és prímán ment. Jelenleg nálam a házban a 3 fázis 214-223-232V.
Ez eléggé állandó értéken van.
Hátha rémlik valakinek és nem kell végig nyálaznom 10 évfolyamot.
Ha nem lesz megfejtő, akkor magam uram...
A hozzászólás módosítva: Dec 19, 2020
(#) Ódenka válasza Ódenka hozzászólására (») Dec 19, 2020 / 1

Átnéztem, megtaláltam.
Feszültség stabilizátor színes TV-hez.
RT. 1982.10.476-477. oldal.
(#) satlokk hozzászólása Dec 21, 2020 /

Sziasztok!
RA 2311 Csopak rádió rajzot.
(#) granpa válasza satlokk hozzászólására (») Dec 21, 2020 /

Keresel, úgy-e?
(#) mnyugger válasza granpa hozzászólására (») Dec 21, 2020 /

A topic címe: "Kapcsolási rajzot keresek"
(#) granpa válasza mnyugger hozzászólására (») Dec 21, 2020 /

Én is úgy gondoltam.
(#) Gombszem hozzászólása Jan 1, 2021 /

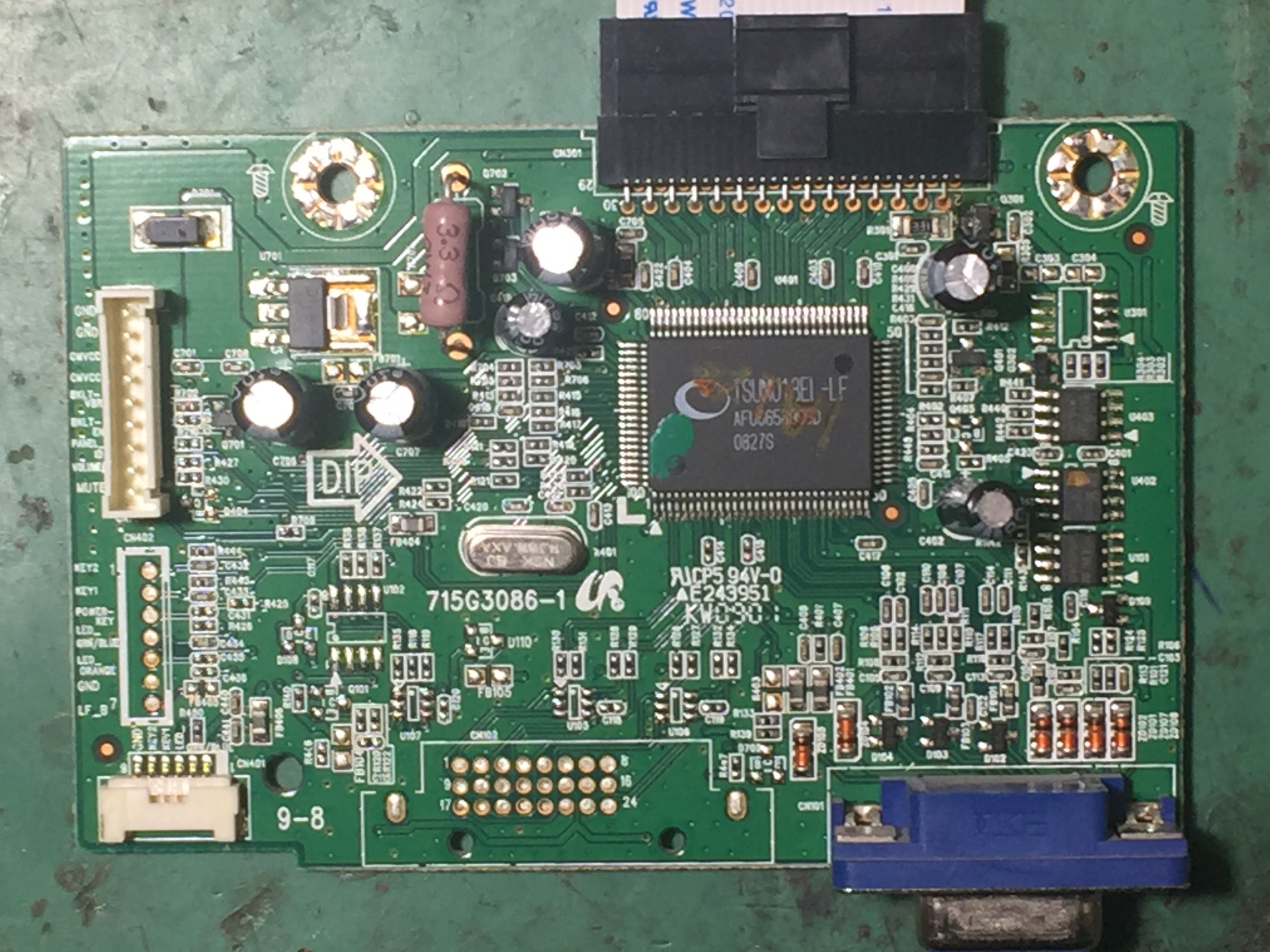

Keresem a Samsung 2243NW monitor rajzát, pontosabban a bemenő jelfeldolgozó panelét. Ezen is a Q301 típusát. A Neten semmit sem találtam, csak az Eletrotanyán, de oda nincs hozzáférésem.
Az összeégett SMD (3,6x1,6 mm) valószínűleg tranzisztor, a felirata A11V (ilyet sem találtam).

Tud valaki segíteni?


(#) Ge Lee válasza Gombszem hozzászólására (») Jan 1, 2021 / 2

Oda mindenkinek van hozzáférése napi 5 rajz erejéig: tessék. Lejjebb görgetsz, kipipálod a pipálni valót, kattintasz a go to download-ra, vársz vagy fél percet és már töltheted is le a rajzot.
(#) Gombszem válasza Ge Lee hozzászólására (») Jan 1, 2021 /

Köszi.
(#) djkoxi hozzászólása Jan 1, 2021 /

Üdv!
Keresek dB sub 05D aktív subwoferhez kapcsolási rajzot. Elektrotanyán nem találtam.
Köszönöm szépen!
(#) djkoxi válasza djkoxi hozzászólására (») Jan 3, 2021 /

Bővebben: Link
Itt találtam az eggyel nagyobb szubhoz leírást, sajnos nem tudom letölteni.
Fizetnék is a kapcsolási rajzért. Köszönöm!
A hozzászólás módosítva: Jan 3, 2021
(#) Zsarka hozzászólása Jan 9, 2021 /

Szép jó napot mindenkinek ! Adott egy Wharfedale power cube 8+ szubláda. ehhez keresnék kapcsolási rajzot . Köszönöm a segítséget . Kellemes hétvégét kívánok!
(#) bikerider69 hozzászólása Jan 10, 2021 /

Keresem a Videoton gyártmányú Disco Baby rádió kapcsolási rajzát
(#) vargaf válasza bikerider69 hozzászólására (») Jan 10, 2021 /

(#) mnyugger válasza bikerider69 hozzászólására (») Jan 10, 2021 /

Gagyi volt, de nagyon vágytam rá.
Végül egy Apolló lett.
Na az is egy nagy.....
A rádió része kiváló, de az erősítője... TBA810.
(#) jani1987 hozzászólása Jan 10, 2021 /

A 1581/S rajzát keresem ahol két EL84-es cső van. Itt van az amire gondolok de a rajz mégsem ezt mutatja.
(#) Kinka István válasza jani1987 hozzászólására (») Jan 10, 2021 / 1

Szia!
Feltettem mindkét változatot.
(#) jani1987 válasza Kinka István hozzászólására (») Jan 10, 2021 /

Köszi. Csodálkoztam is hogy ennyire nem lehet titok a rajz.
(#) Sebi válasza bikerider69 hozzászólására (») Jan 10, 2021 /

RA4312. S a Baby, G a Boy (lemezjátszós)


(#) Sebi válasza Kinka István hozzászólására (») Jan 10, 2021 /

Szép rajzok... akkoriban jobban ráértem javítgatni...
(#) Kinka István válasza Sebi hozzászólására (») Jan 10, 2021 /

Fogadd köszönetünk érte!
(#) szikorapéter hozzászólása Jan 10, 2021 /

Sziasztok.
Orion/EMG 1538/B kapcsolási rajzot keresek.
Válaszokat előre is köszönöm.
