Fórum » Ki mit épített?
Ez a téma ha úgy tetszik a mi "kiállítótermünk", nem pedig a ki mit csinált volna másképpen, mások helyett, és legfőképpen nem javítós téma.
Minden készüléknek van saját témája, ott kell kitárgyalni a részleteket!
FONTOS! A kapcsolási rajzok keresésére is van saját téma, ott keressetek rajzokat!
Tetszik!
Tippek: Valós (veszteséges) rezgőkör jósági tényező - sávszélesség számítás, valamint rezgőkör ellenállása rezonancián soros-párhuzamos kapcsolás esetén. Wien-híd és kettős T-híd számolása. Wien-híd esetén adott értékű potméter vagy forgókondi esetén a frekvencia-átfogás. Rezgőkör esetén a forgókondiból számolható frekvencia-átfogás. Kevésbé hasznos gyakorlati szempontból, de tanuláshoz vagy nagyfrekvenciás kapcsolásoknál jól jöhet: fizika méretekből kapacitás és induktivitás számítás. Induktivitás esetén a huzal Ohm-os ellenállásának számolása, ami felhasználható a rezgőkör veszteségi-ellenállásaként (L.: első tippem). (Valamikor régen oktattam elektronikát, azon belül a rezgőköröket is. Gyakorlati számoláshoz volt egy pár cm2-es, kétoldalas nyáklemezre forrasztott 3 menetes tekercs - ki kellett számolniuk a rezonancia-frekvenciát.) Ha mélyebben bele akarsz menni, akkor műveleti erősítő alapkapcsolások számolása (de ilyen elég sok van...). Csatolt kép: párhzamos -> párhuzamos
Gratulálok, jó, szép.
Ha a speciális karaktereket ki lehet másolni a vágólapra, akkor az aktuális számolást is ki lehetne. Hogy könnyebb legyen fórumba, levélbe illeszteni. Példa: ■ https://skori.hu/tablazat/ C = 100 nF L = 60 μH ► f = 64,97 kHz X_L = X_C = 24,49 Ω ■
Szép munka, kár, hogy ezeket nem lehet kapni kit-ben!

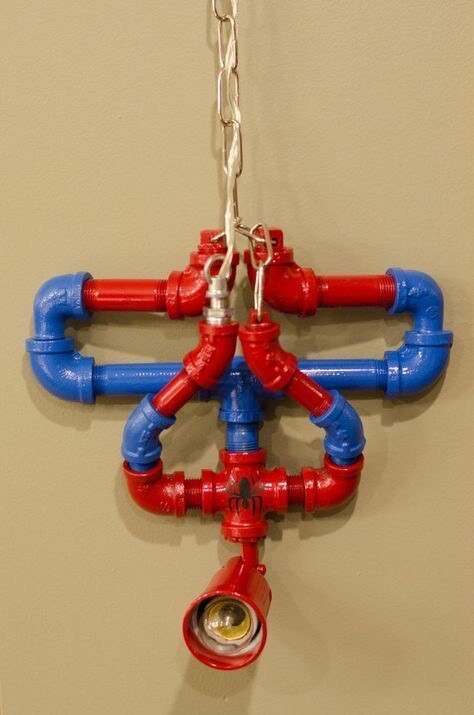

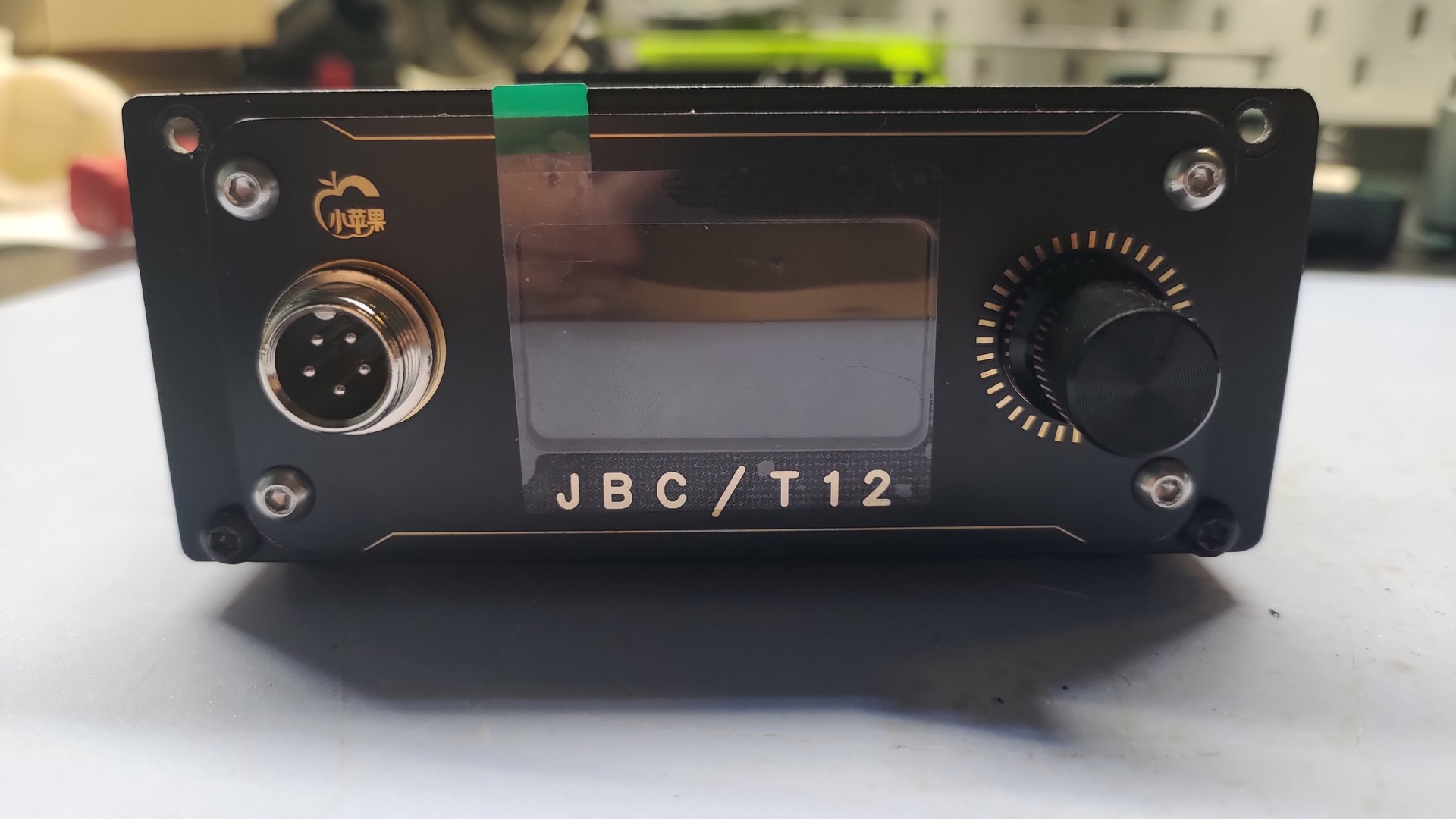

![]() Az enyémet is rendbe kellene tenni (a tuner OK, az erősítő és a deck problémás). Pókember lámpaNeten találtam.Fogalmam sincs ki építette, de elég kreatív ahhoz, hogy itt helyet kapjon. JBC forrasztó állomásElkészült a második JBC állomásom.Ez már tud belső tápról és külső tápról is működni egy XT60-as csatin keresztül.
LabortápSziasztok!Szeretném megmutatni az elkészült tápegységemet. Készen lettem egy hosszú projektel. A dobozt úgy 10 éve csinálhattam ha nem csal az emlékezetem. A régi panelek kikerültek belőle. Helyette most Alkoto féle 3A 30V panelek kerültek bele. Tudom hogy nem tökéletes és vannak hibái,viszont unaloműzésnek jó volt, és szépen teszi a dolgát. Az potméterekre még majd felkerülnek a gombok, illetve méretre vágom őket. Köszönöm a rengeteg segítséget reloop-nak. Sokat segített az élesztésnél. A hozzászólás módosítva: Júl 9, 2025
Plusz fotók még.
VFD óra hőmérővel , éjszakai kijelzőkioltássalIV 18 as csővel Óra és hőmérő egyben , páratartalmat is tudna mérni a szenzor de azt nem igényelte a "megrendelő" 5*5cm es nyák és 16F876 os pic .A hozzászólás módosítva: Júl 26, 2025
Még képek az óráról.
A hozzászólás módosítva: Júl 26, 2025
szó óra, betű óraNehezen, hosszú idő kihagyás után, elkészült a betű órám. Arduino alapon fut. Címezhető LED-el. Az előlapot lézerrel vágtam. Eleinte kérdésekkel a fejemben indultam, mert lassan 5 éve hogy nem volt komolyabb projektem elektronika terén. Illetve a gyerekek mellett csak az esti órákákban volt időm foglalkozni vele. Végül elkészült.
A kutyaugatás az udvarról jött , a karaktereket meg Tibi Barátom rajzolta ....
Ez csak szóló kijelző "karekter tervező" is készült hozzá , ennek nincs beépített meghajtója a karakterek egyedileg tömbből vannak kezelve . Van RS232 bemenetű pénztárgép kijelzős projektünk is ott a "gyári" karaktereket használtuk .Bővebben: Link
A hozzászólás módosítva: Aug 3, 2025
Ez a pénztárgép kijelzős projekt publikus valahol? Nekem is van pár ilyen, az LCD -s változatról leszedtem a soros kommunikációs panelt, úgy használtam fel, de van VFD -s is, azokat nem tudom, hogyan kellene meghajtani.
Sajnos nem publikus egyik projektünk sem .
Köszönöm a doksit, ezzel el lehet indulni, már csak az a kérdésem, a kivezérlésjelző is így van hajtva, elég gyors hozzá?
Iv18 ,óraElkészült az IV18-AS óra. Ma be is dobozoltam.
Már készül két testvére , de a design mindkettőnél más lesz ...
Igazából hazudnék, ha azt mondom minden szavát értem. Az utolsó sort főleg nem. Ez az elejére odakent „mosoly”, hogy utána bármit mondhasson, és ne lehessen szóvá tenni, mert „hiszen ő nem bántani akart"... Mintha kétségbe vonná az értelmi vagy alapvető képességemet és ezt burkolt formában, nem nyílt sértésként közli is velem.
Azok után, hogy megalkottam és több munkaórám is benne van nem igazán állja meg a helyét a kijelentése/célzása. Mindegy is, többszöri olvasásra is nehéz eldöntenem hogy részéről sértés vagy dicséret amit írt. De kíváncsi lettem, mit is akart valójában. Ha már felajánlotta "megmutatja nekem". Szerk: A reggeli kávém óta gondolkozok, hova lapozzak. Ellenben: Köszönöm az építő kritikát, ezzel már tudok valamit érdemben kezdeni. Tervbe volt egy PIR-is, de mivel a terasz nyári időben a "nappalink", így nem zavar ha napközben megy a folyamatos kijelzés. (lemaradt hogy, a teraszon kapott helyet az óra). Automatikusan kezeli a "night mode"-ot, így amikor nem vagyunk "kint" akkor kikapcsolja a LED-eket (23:00-05:00 között). Van benne elrejtve egy fényérzékelő is, ami sötétben lefelezi a fényerőt, hogy ne legyenzavaró. Illetve a DCF jelet eddig még nem sikerült elkapnom, így a "Build Time"-ból használt idővel dolgozik az RTC. (lehet a programban van a hiba ) Így a pontos idő beszerzését valószínűleg más alapokra fogom helyezni. Igazából ez a projekt csak egy szárnycsapás volt a komolyabb verzió felé. Tervben van egy ESP/WiFi alapú vezérlés is kicsit komolyabb "APP" alapú vezérléssel. Csak sajnos az időm kevés rá, de előbb-utóbb meglesz az is. A hozzászólás módosítva: Aug 14, 2025
Ha jól emlékszem az RS232 konvertert használtuk a pénztárgép kijelzőnél és ascii kódot küldtem neki a picből .
|
